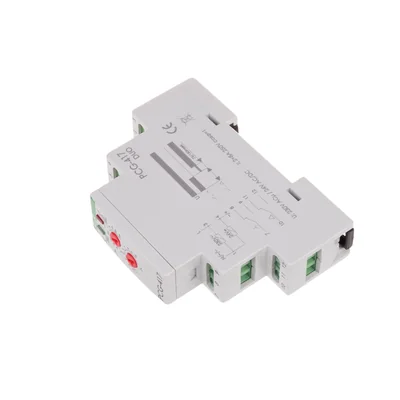

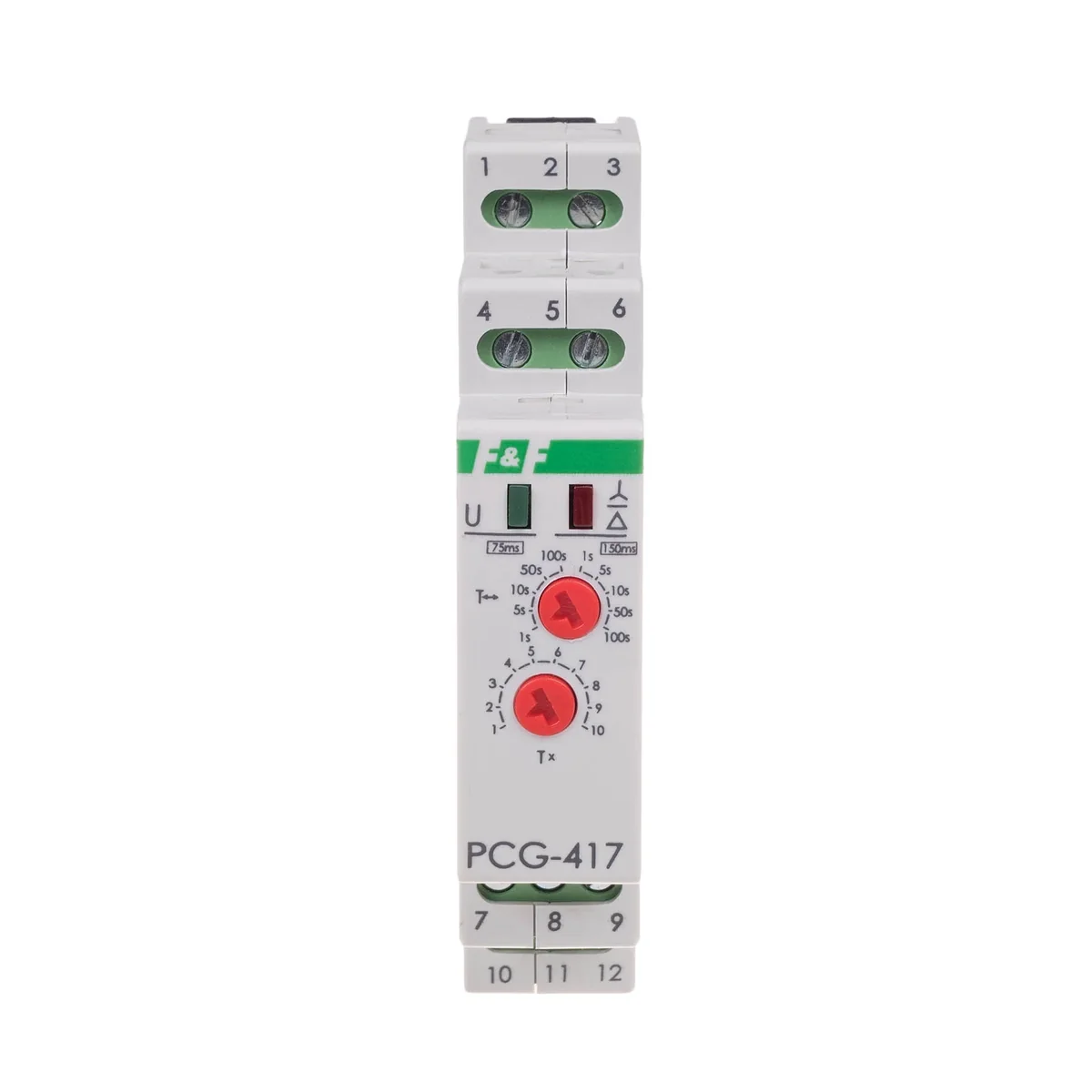

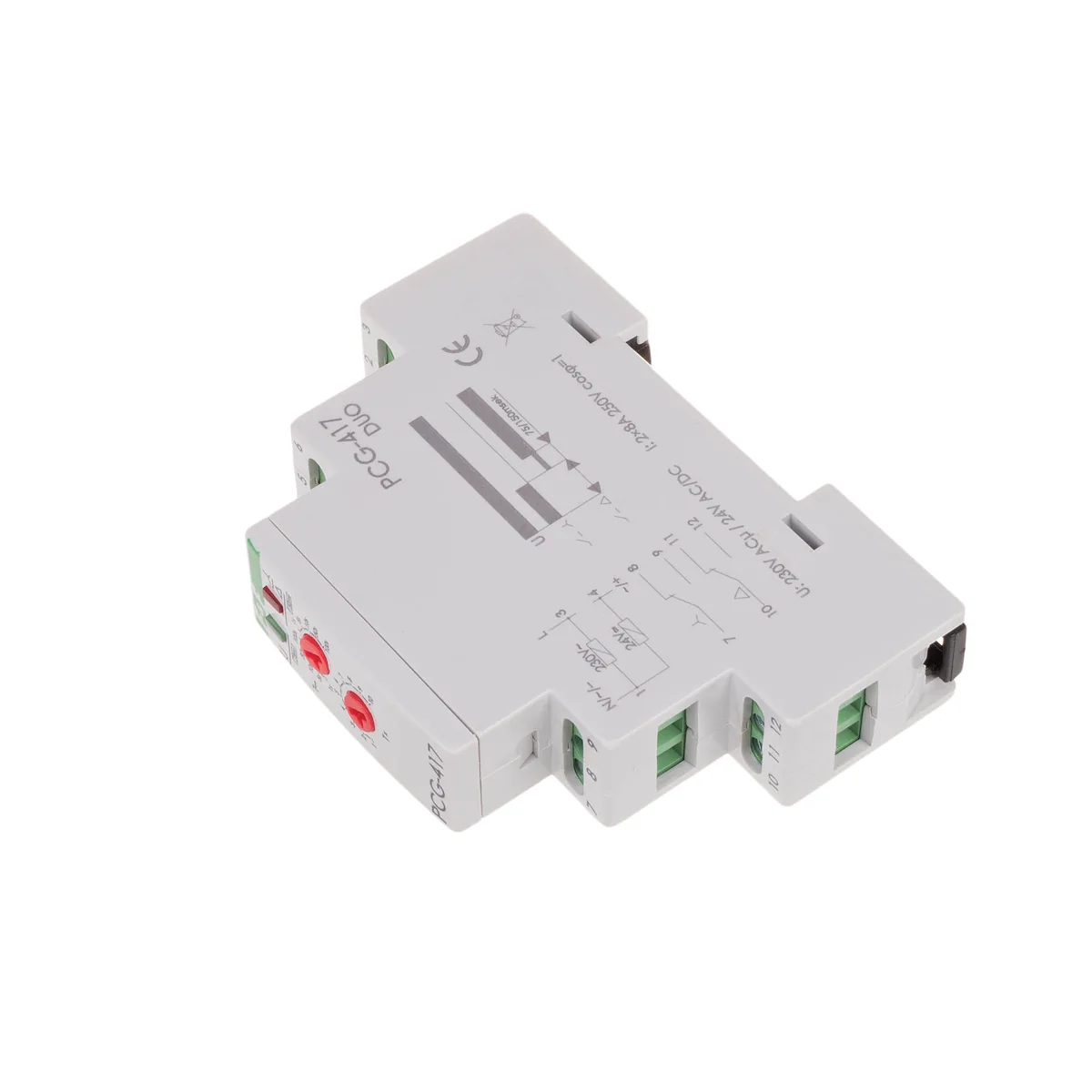

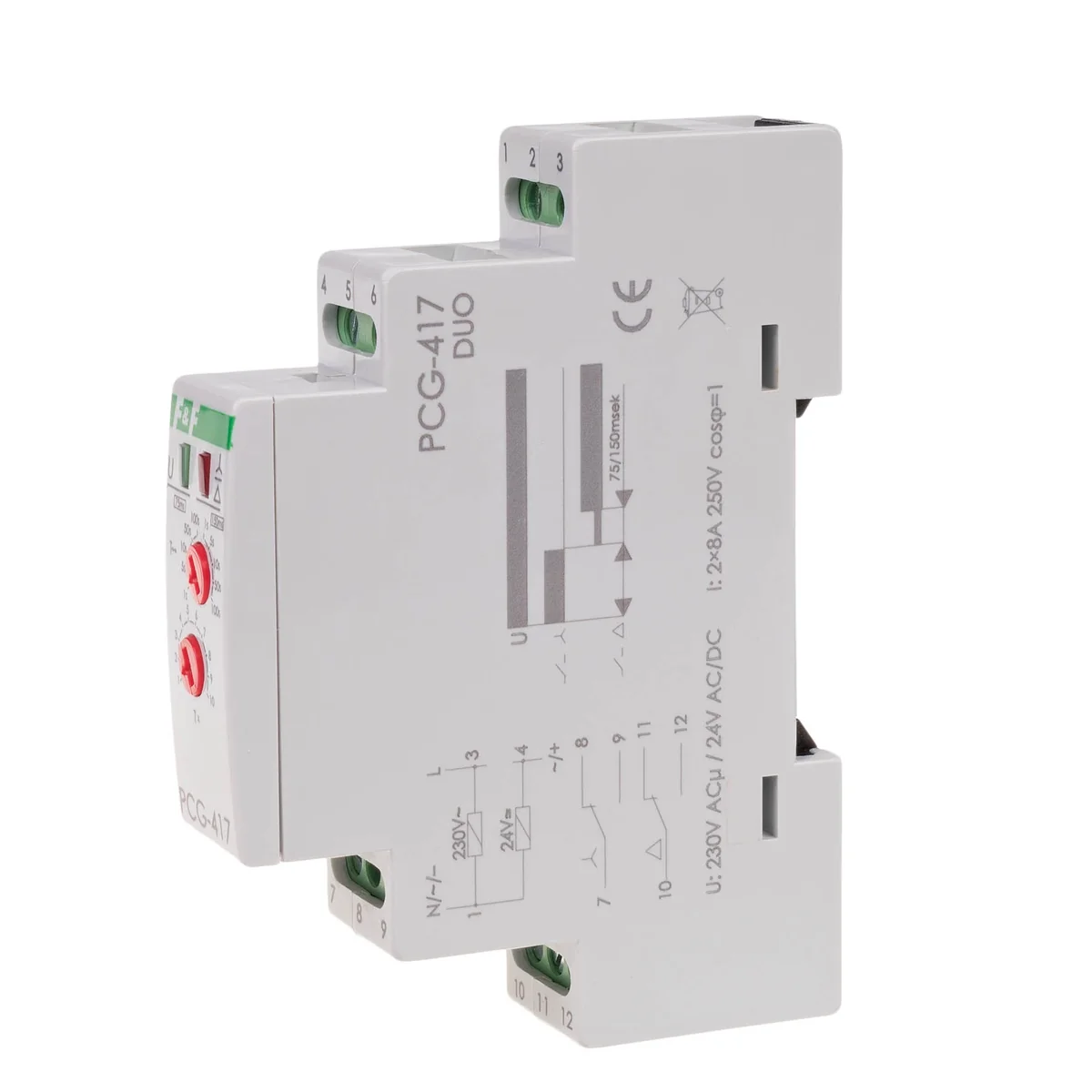

Relè temporizzato PCG-417 PCG-417DUO

Uso previsto
Per controllare il sistema di commutazione dei contattori GWIAZDA-TRÓJKĄT. Funzionamento
Il controller dispone di uno speciale sistema di due relè elettromagnetici, che elimina il rischio di accendere due contattori contemporaneamente. Ogni relè controlla il contattore appropriato. Quando si passa da STELLA a TRIP, il primo disconnette il contattore di stella, avviene una pausa forzata, quindi il secondo relè accende il contattore d'angolo. Dopo aver acceso l'alimentazione, il contatto STARS verrà commutato nella posizione 7-9 per l'orario di avvio t1 impostato. Il contatto TRIANGOLO rimane in posizione 10-11. Trascorso il tempo di accensione t1 il contatto STELLA sarà commutato nella posizione 7-8 (il contatto TRÓANGLE rimane ancora nella posizione 10-11) e l'interruzione della commutazione avverrà al tempo impostato t2. Trascorso il tempo t2 il contatto TRIPLO ANGOLO verrà commutato nella posizione 10-12 e rimarrà in questo stato finché non verrà disconnesso. tensione di alimentazione (il contatto STELLA rimane in posizione 7-8).
