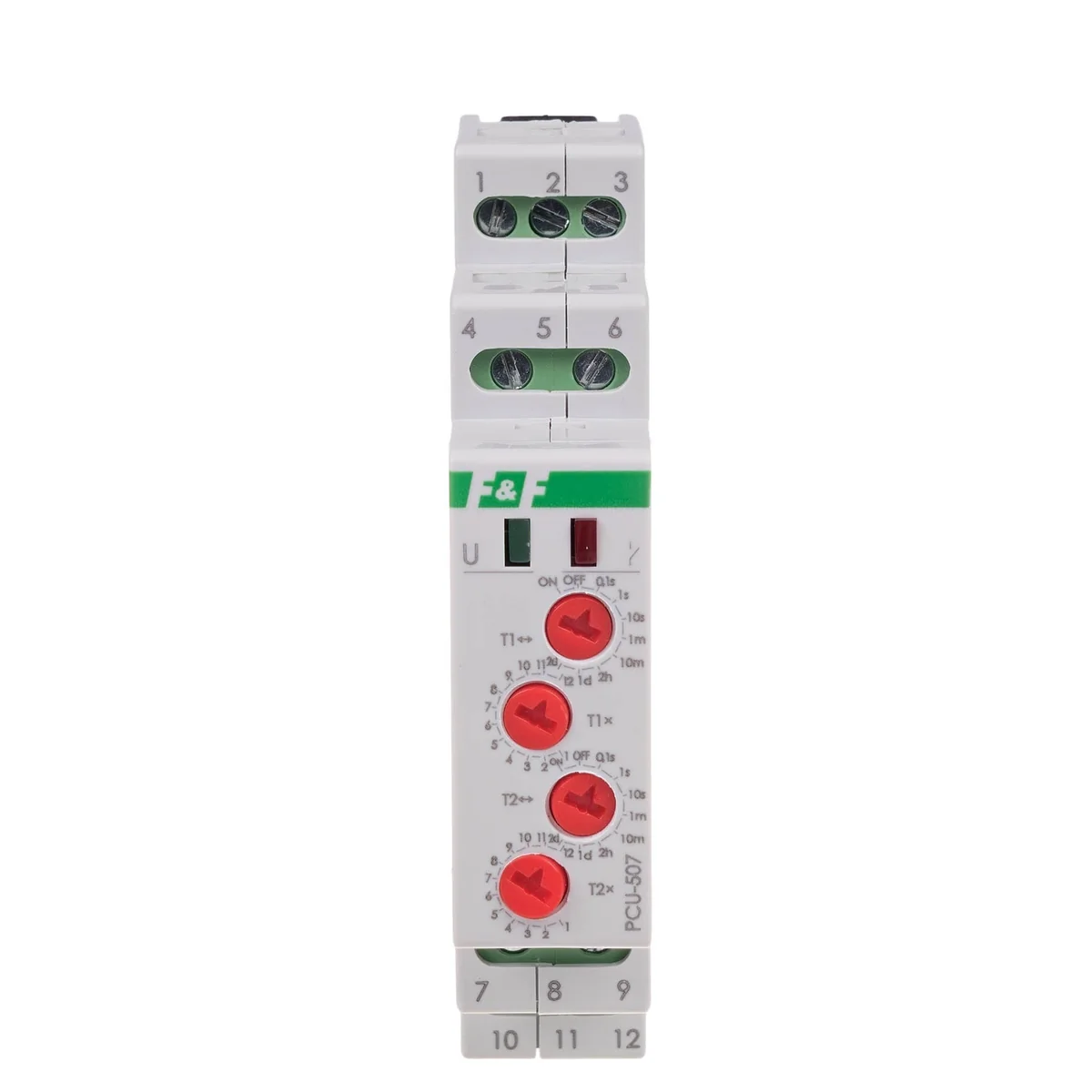

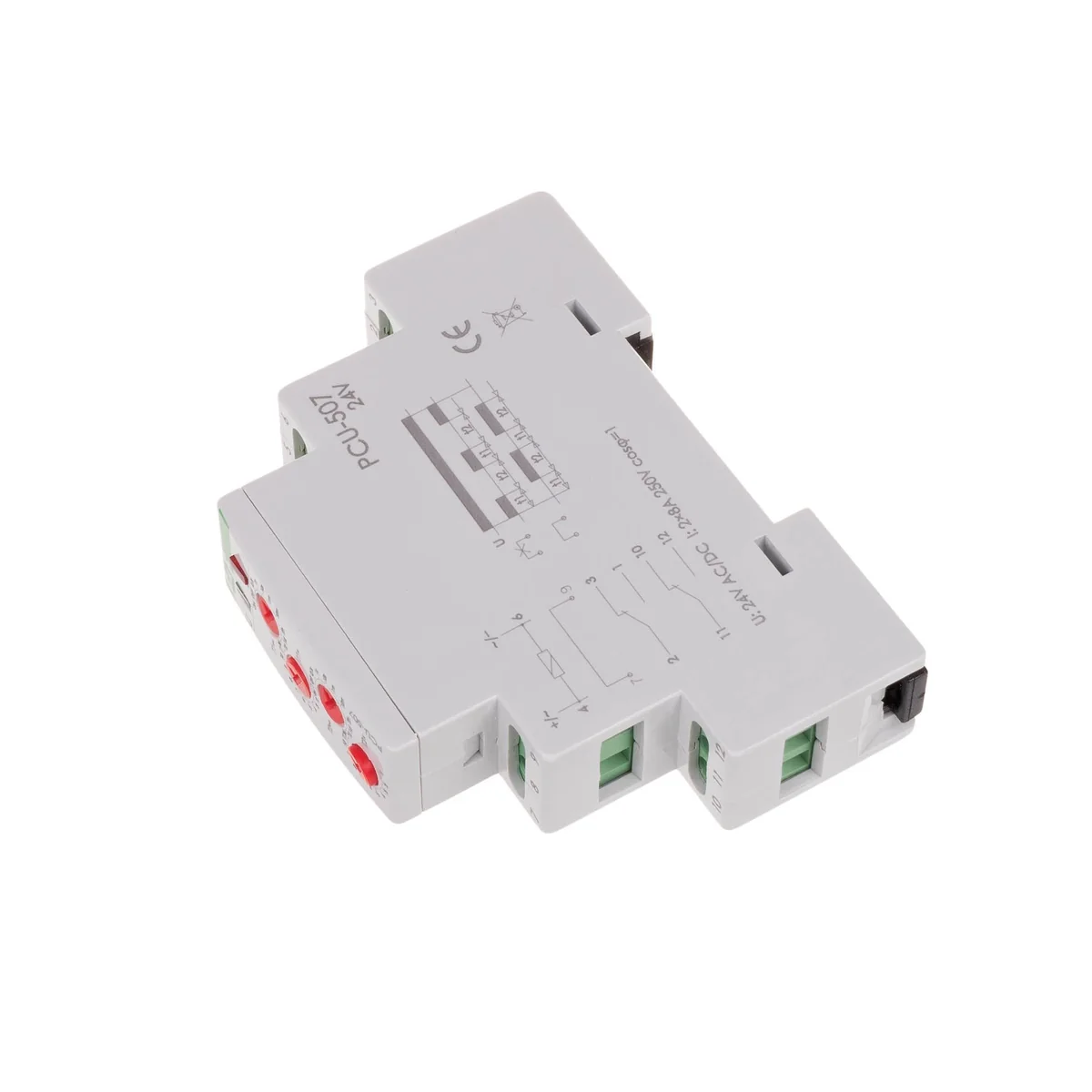

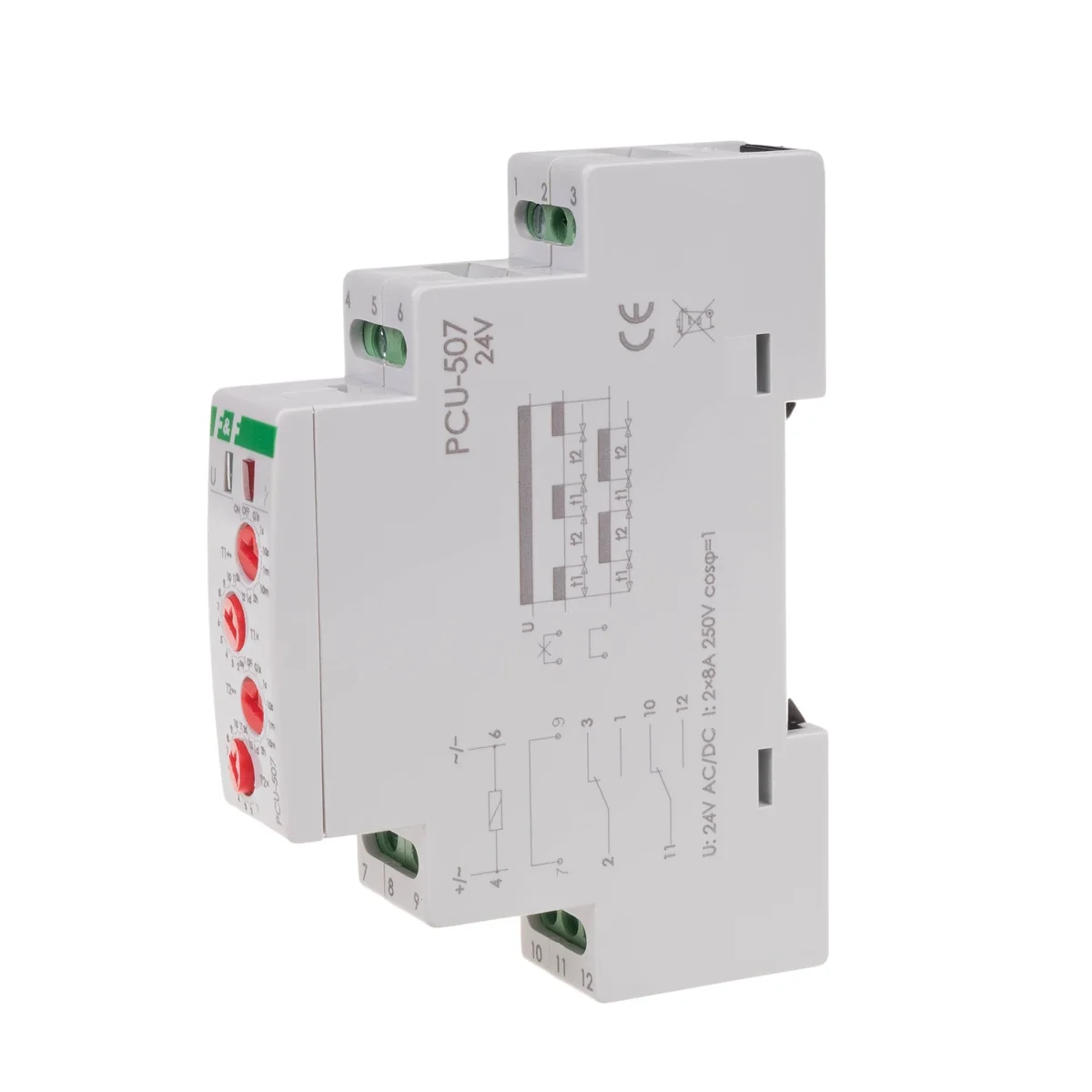

Relè temporizzato a 4 funzioni (impostazione 2 volte) T1 T3 PCU-507 24V PCU-507-24V

Scopo

I relè temporizzati vengono utilizzati per il controllo del tempo nei sistemi di automazione industriale e domestica (ad es. ventilazione, riscaldamento, illuminazione, segnalazione, ecc.) .). Funzionamento

Funzioni:

*OPÓSLOW OFF - CICLICAMENTE

Fino all'attivazione del relè, i contatti rimangono nella posizione 2-3 e 11-10. Dopo aver applicato la tensione di alimentazione, i contatti vengono commutati nelle posizioni 2-1 e 11-12 per il tempo t1. Dopo aver misurato il tempo t1, i contatti ritornano nelle posizioni 2-3 e 11-10 per il tempo t2. La sequenza di queste commutazioni avviene ciclicamente.

*OPÓACCENSIONE LENTA - CICLICAMENTE

Dopo aver applicato la tensione di alimentazione, i contatti rimangono nelle posizioni 2-3 e 11 -10 per il tempo t1. Dopo aver misurato il tempo t1, i contatti vengono commutati nelle posizioni 2-1 e 11-12 per il tempo t2. Trascorso il tempo t2 i contatti del relè ritornano nelle posizioni 2-3 e 11-10. La sequenza di questi interruttori viene eseguita ciclicamente. Nota!

* Quando il sistema è acceso, il sistema non risponde alle modifiche nelle impostazioni dell'intervallo di tempo.

* Il funzionamento con il nuovo intervallo di tempo impostato avviene dopo spegnendo e riaccendendo l'alimentazione.

* Quando l'alimentazione è accesa, entro l'intervallo di tempo impostato, è possibile una regolazione graduale dell'ora entro il valore di impostazione dell'ora.



 ON - quando l'alimentazione è accesa, provoca l'accensione permanente dei contatti nelle posizioni 11-12.

 OFF - quando l'alimentazione è accesa , accende permanentemente i contatti nelle posizioni 11-10
