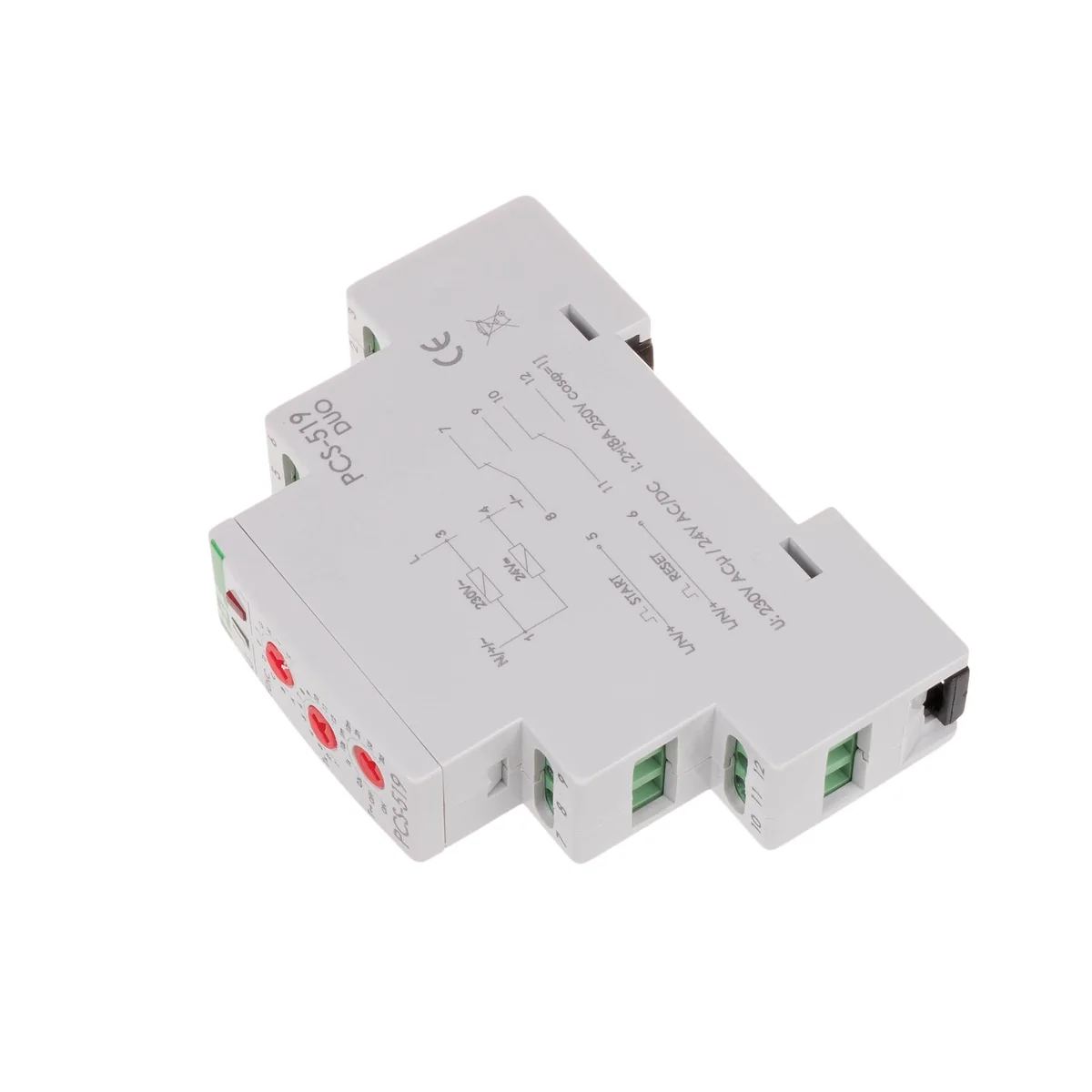

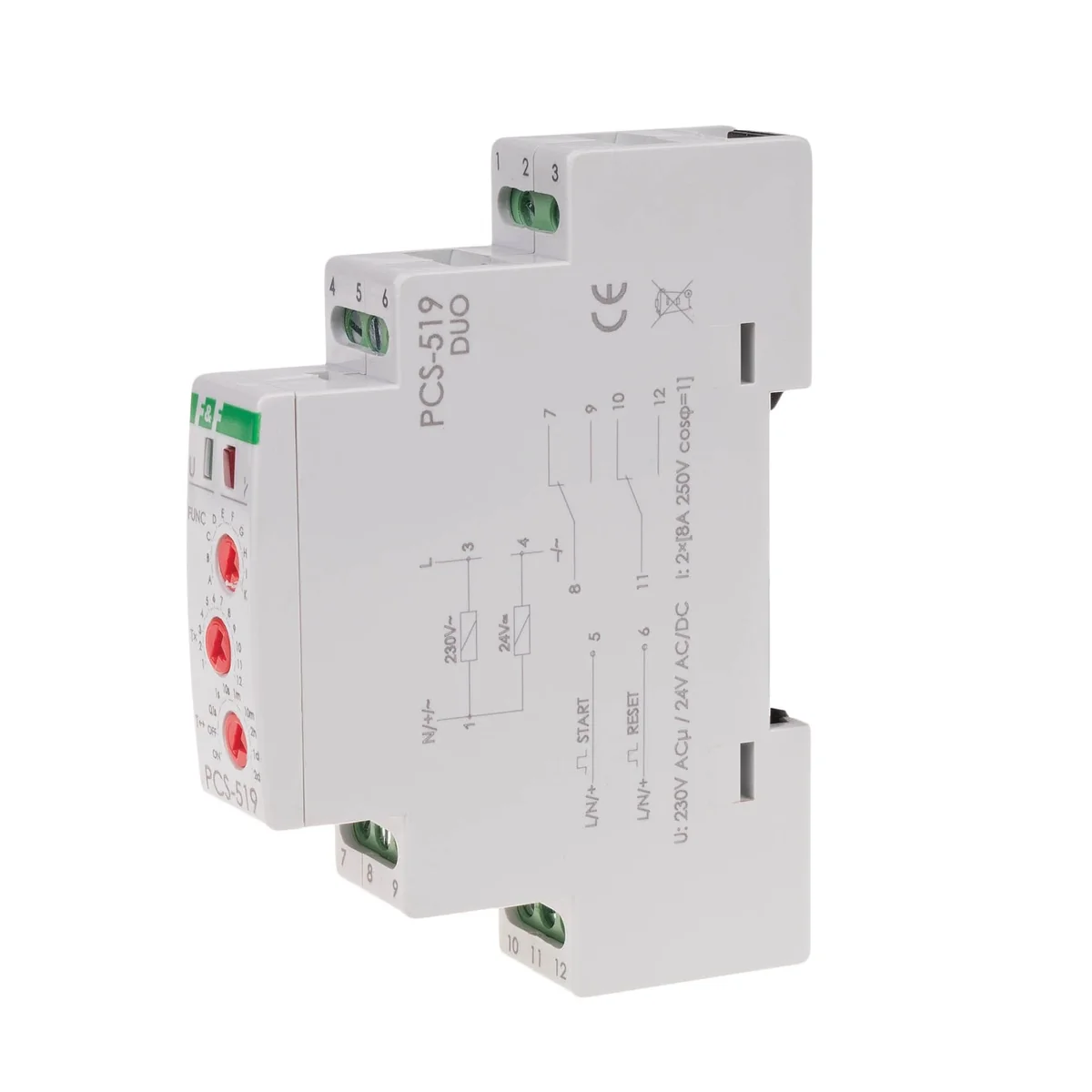

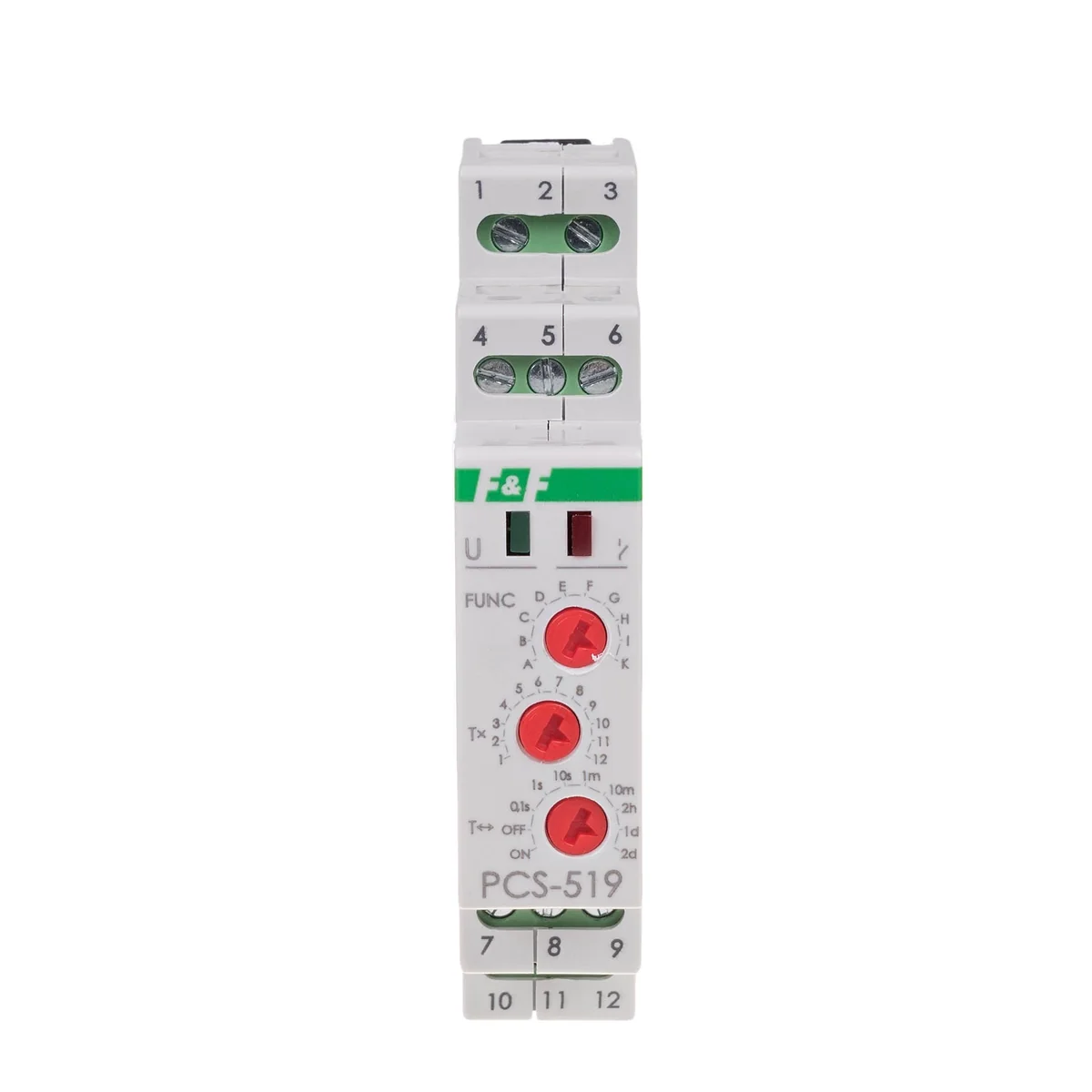

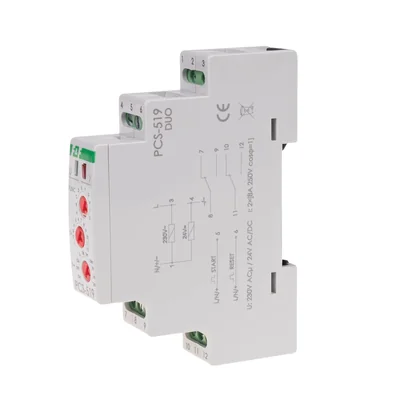

Relè temporizzato a 10 funzioni, contatti 2P Universale 24 V o 230 V PCS-519 DUO PCS-519DUO

Scopo
I relè temporizzati vengono utilizzati per il controllo del tempo nei sistemi di automazione industriale e domestica (ad es. ventilazione, riscaldamento, illuminazione, segnalazione, ecc.). Funzionamento
Il relè esegue la funzione di lavoro selezionata in conformità con il regime temporale impostato. La selezione di un intervallo di tempo specifico e la funzione di lavoro del relè consiste nell'impostare la combinazione appropriata di selettori a codice rotativo. Nota!
* L'applicazione della tensione RESET durante l'esecuzione della funzione provoca:
- per le funzioni A, B, C, D, F, la modalità operativa viene eseguita dall'inizio.
- per le funzioni F, G, H e il relè ritorna allo stato iniziale e attende il segnale di START.
- per la funzione K, commutazione permanente del contatto del relè in posizione 11-12.
* Impostazione del selettore rotativo dell'intervallo di tempo nella posizione:
* Quando l'alimentazione è accesa, il sistema non risponde alle modifiche nelle impostazioni dell'intervallo di tempo.
* Il funzionamento con il nuovo intervallo di tempo impostato avviene dopo aver ruotato il spegnere e riaccendere.
* Quando l'alimentazione è accesa, entro l'intervallo di tempo impostato, è possibile una regolazione graduale dell'ora nell'intervallo di valori di impostazione dell'ora.
