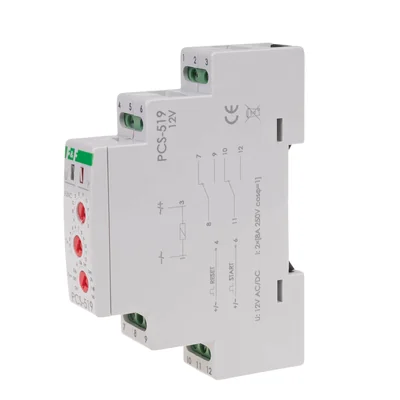

Relè temporizzato a 10 funzioni, contatti 2P 12V PCS-519-12V PCS-519-12V

Scopo

Relè  i timer vengono utilizzati per il controllo del tempo nei sistemi industriali e di automazione domestica (ad esempio ventilazione, riscaldamento, illuminazione, segnalazione, ecc.).

Funzionamento

Il relè esegue la funzione lavorativa selezionata in conformità con il regime temporale impostato. La selezione di un intervallo di tempo specifico e della funzione di funzionamento del relè implica l'impostazione della combinazione appropriata di selettori a codice rotante.



Attenzione!

* L'applicazione della tensione di RESET durante l'esecuzione della funzione provoca:

   - per le funzioni A, B, C, D, F, esecuzione della modalità operativa dall'inizio.

   - per le funzioni F, G, H, I riportare il relè allo stato iniziale e attendere il segnale di START.

   - per la funzione K, commutazione permanente del contatto relè nella posizione 11-12.

* Impostazione del selettore rotativo dell'intervallo di tempo nella posizione:

* Quando l'alimentazione è acceso, il sistema non risponde alle modifiche apportate al timer delle impostazioni dell'intervallo.

* Il funzionamento con l'intervallo di tempo appena impostato avviene dopo aver spento e riacceso l'alimentazione.

* Con l'alimentazione accesa nell'intervallo di tempo impostato, è possibile una regolazione graduale dell'ora nei valori di impostazione dell'intervallo di tempo.



>Intervalli di tempo

ON - quando l'alimentazione è accesa, il contatto viene commutato permanentemente sulla posizione 11-12.

OFF - all'accensione, provoca la commutazione permanente del contatto nella posizione 11-10.



>Dati tecnici
