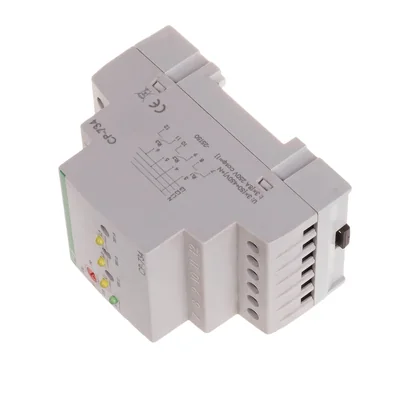

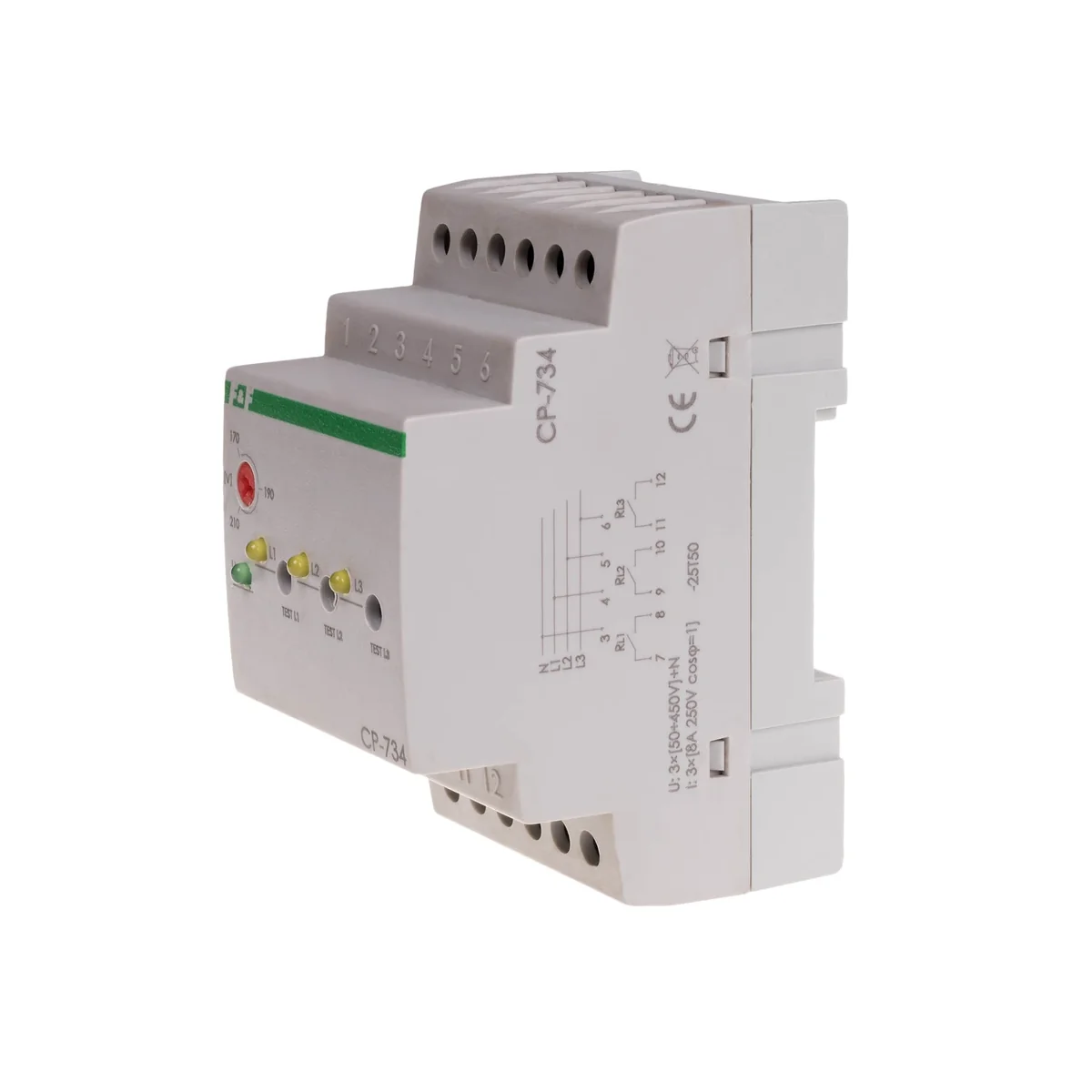

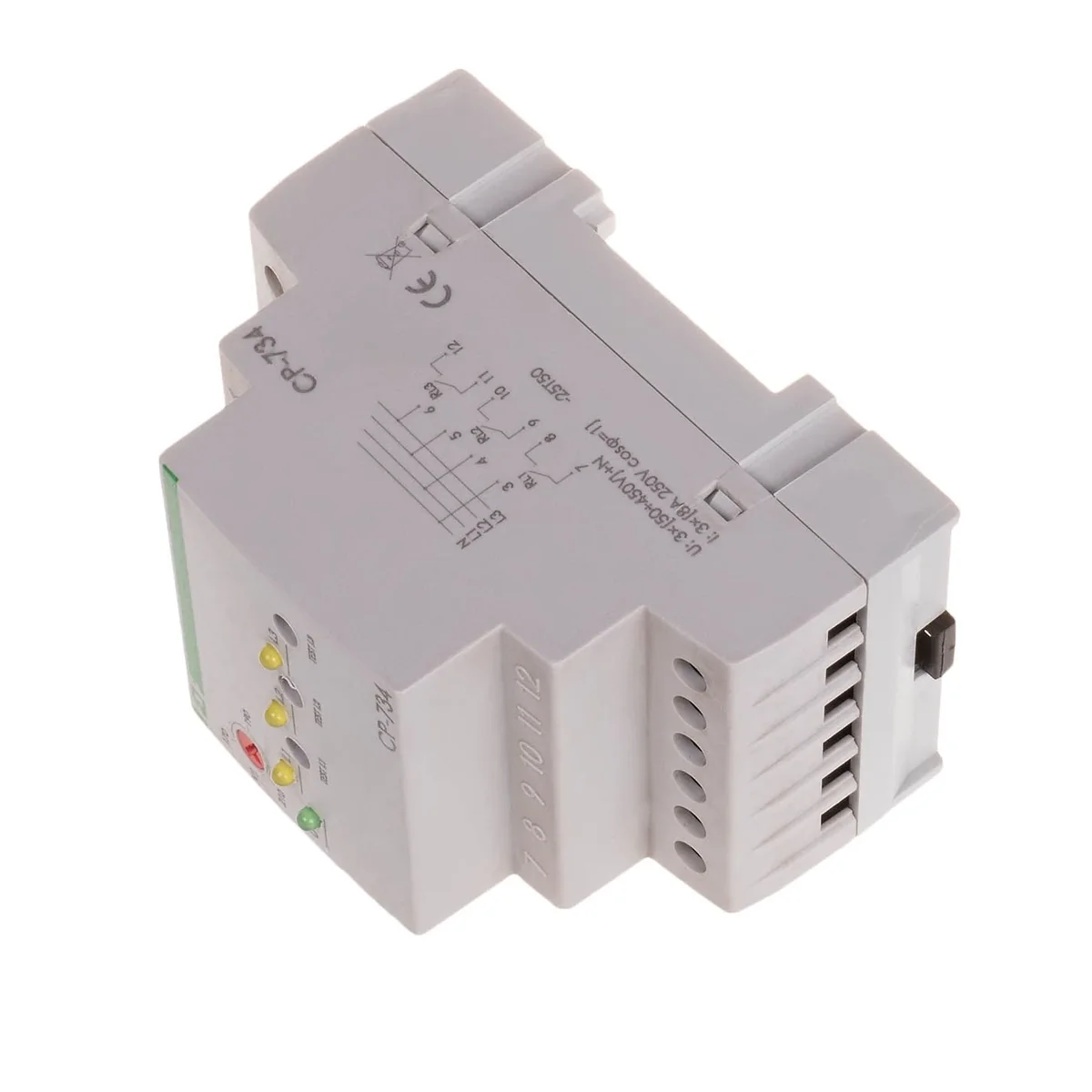

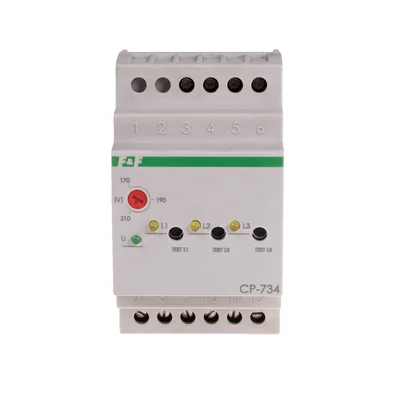

Relè di tensione CP-734 CP-734

Scopo
Il relè di tensione CP-734 viene utilizzato per controllare la tensione di una rete trifase e proteggere un ricevitore monofase dagli effetti di una caduta di tensione al di sotto del valore impostato. Funzionamento

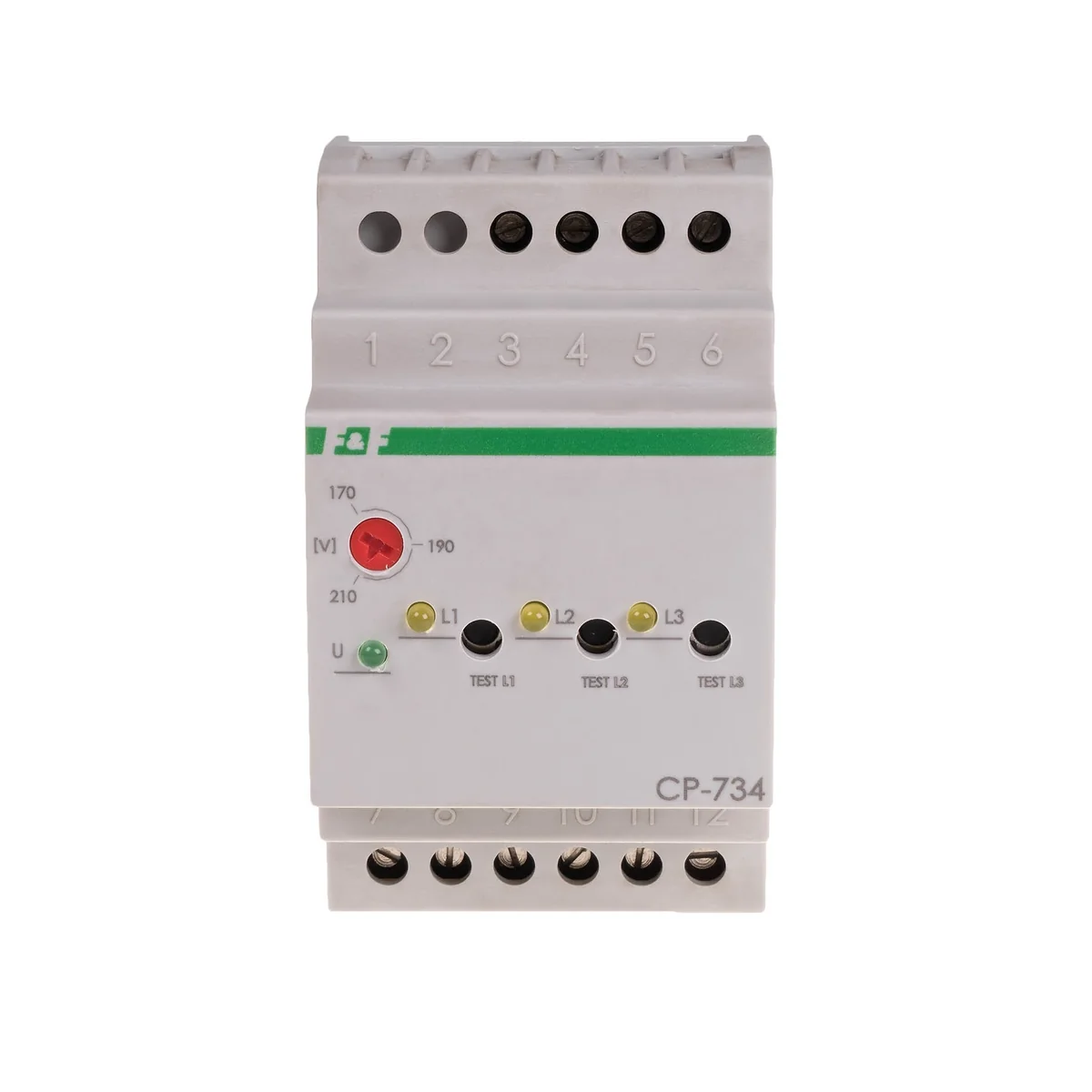

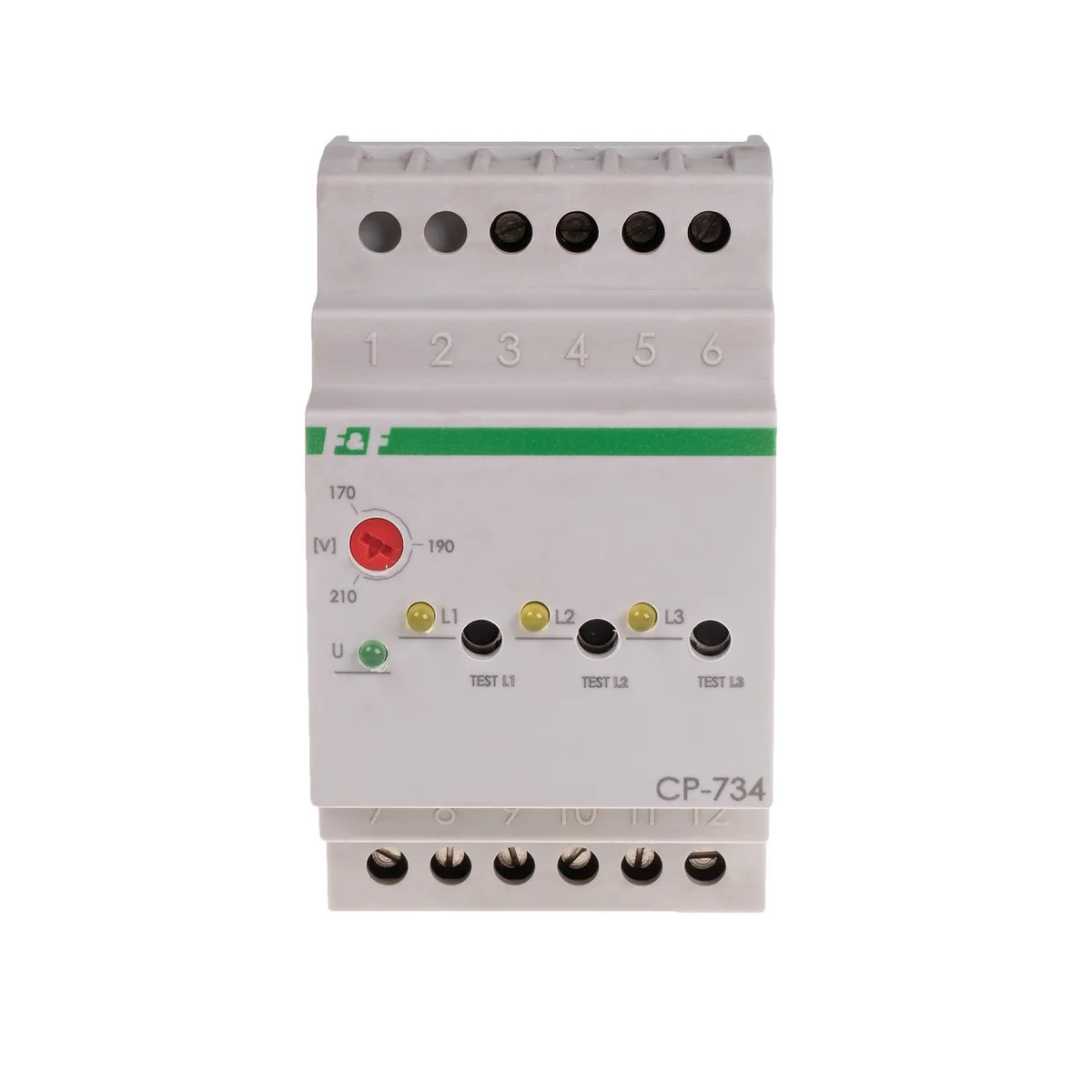

L'alimentazione del relè è segnalata dal LED verde U. Le corrette tensioni di rete sono indicate dai LED gialli L1, L2 e L3 nel circuito di ciascuna fase (contatti chiusi del relè). La perdita di tensione in una fase o la sua caduta al di sotto della soglia di tensione di attivazione impostata, farà aprire il contatto del relè corrispondente a questa fase (il LED giallo nel circuito di questa fase non è acceso). Il contatto verrà attivato automaticamente dopo che la tensione ritorna in fase o la tensione aumenta di 5 V sopra la soglia impostata (cioè del valore dell'isteresi di tensione).
TEST (attivazione della simulazione)
Premendo il pulsante momentaneo TEST nel circuito di una determinata fase, attiviamo il contatto corrispondente a questa fase finché si tiene premuto il pulsante.
