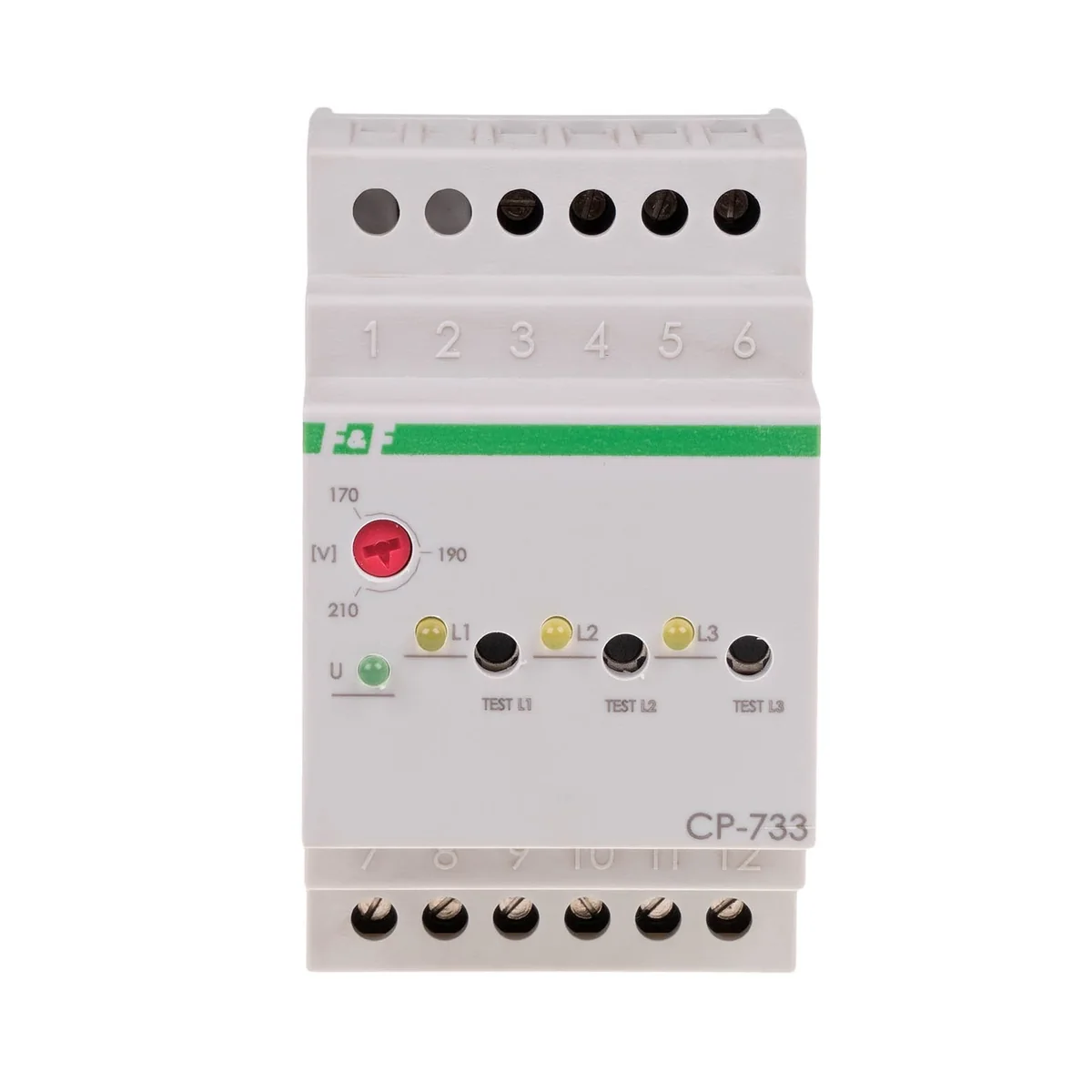

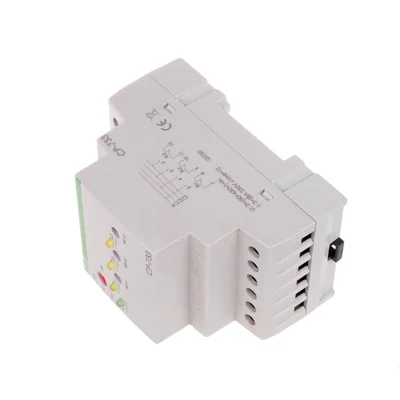

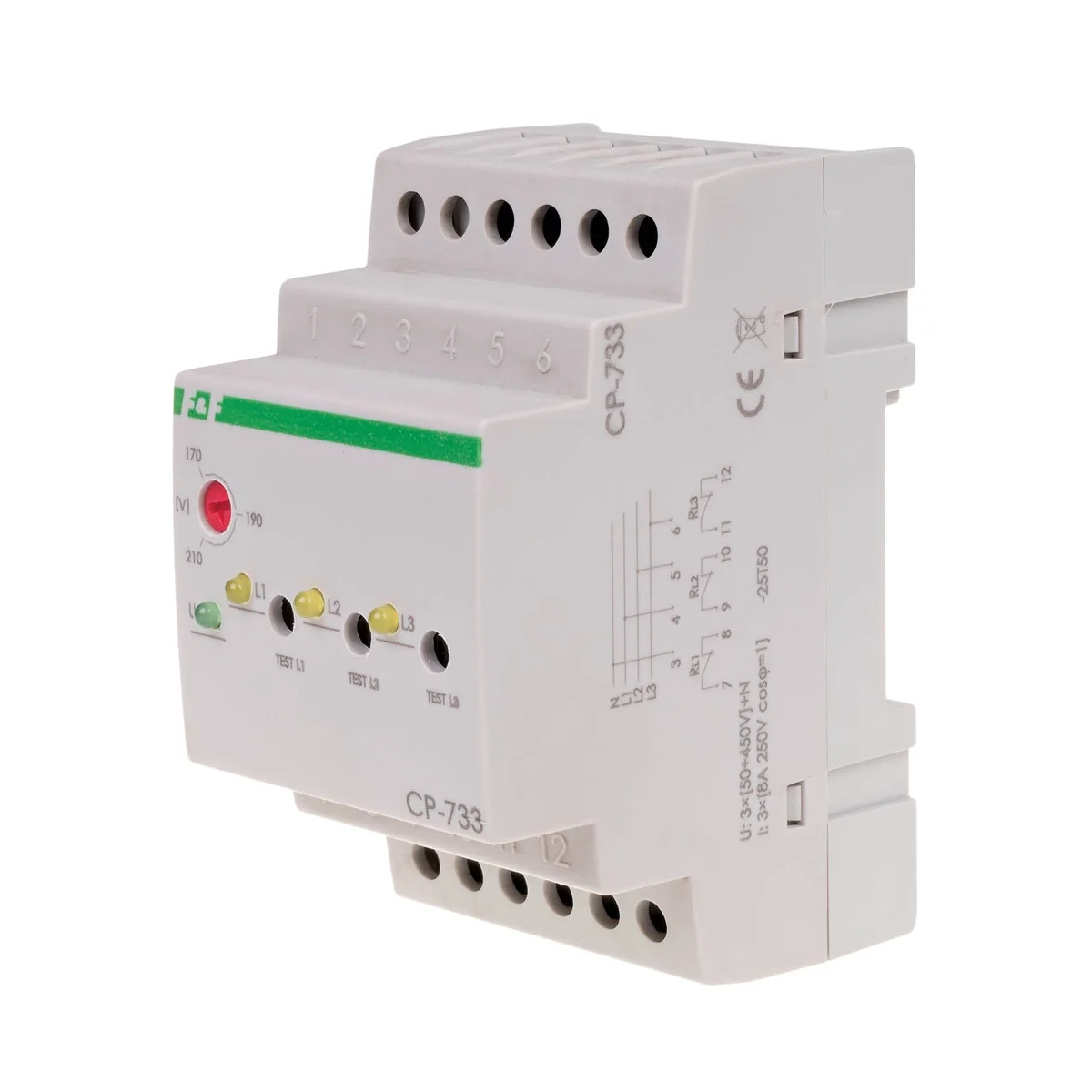

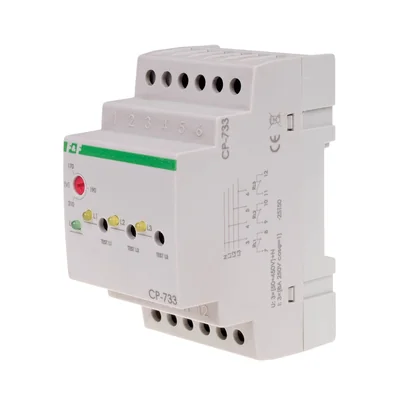

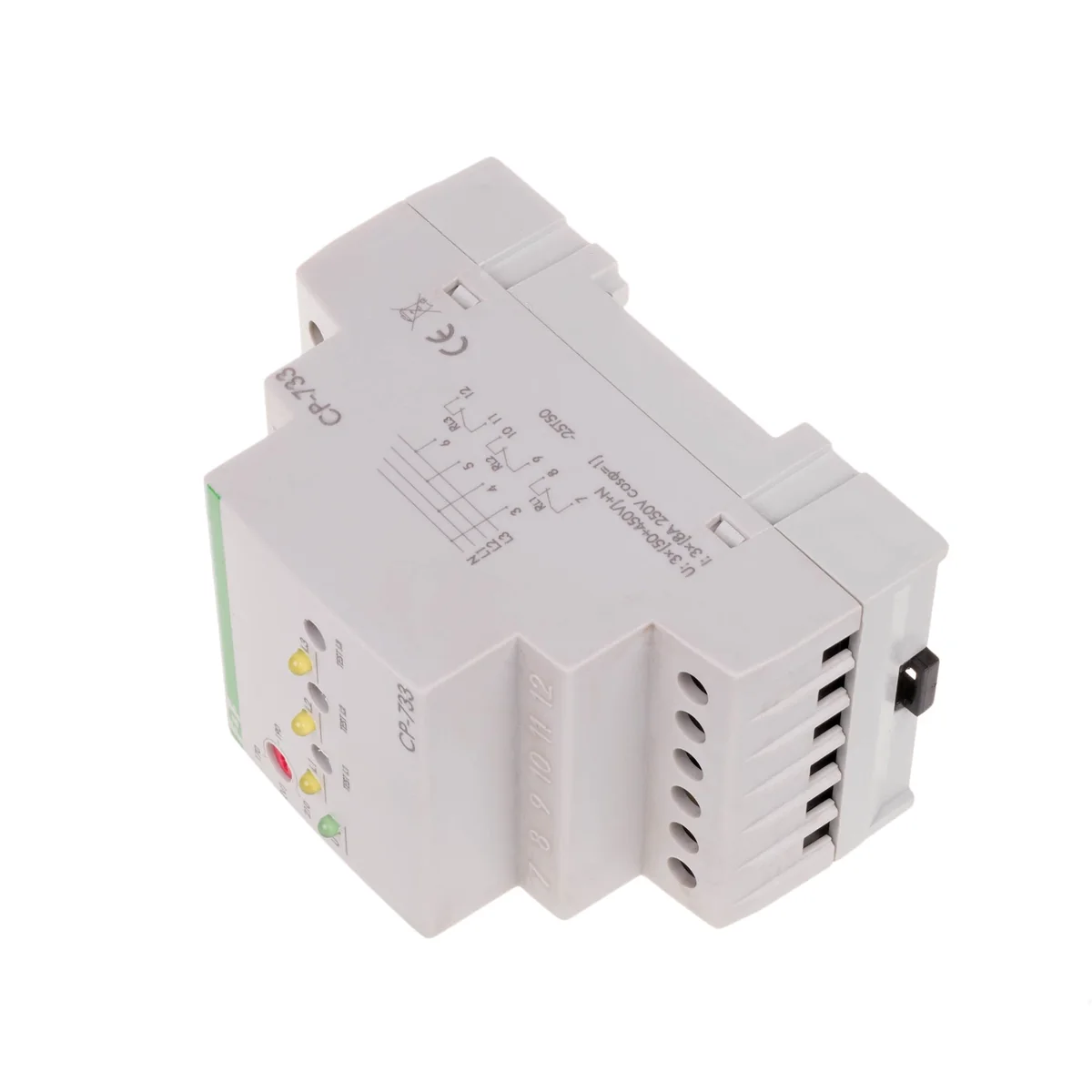

Relè di tensione CP-733 CP-733

Scopo
Il relè di tensione CP-733 viene utilizzato per controllare la tensione di una rete trifase e proteggere un ricevitore monofase dagli effetti di una caduta di tensione funzionamento
L'alimentazione del relè è segnalata dall'accensione del LED verde U. Le corrette tensioni di rete sono indicate dall'accensione dei LED gialli L1, L2 e L3 nel circuito di ciascuna fase (contatti aperti del relè) . La perdita di tensione in una fase o la sua caduta al di sotto della soglia di tensione di attivazione impostata attiverà il contatto del relè corrispondente a questa fase (il LED giallo nel circuito di questa fase non è acceso). Il contatto verrà disconnesso automaticamente dopo che la tensione ritorna in fase o la tensione aumenta di 5 V sopra la soglia impostata (cioè del valore dell'isteresi di tensione).
TEST (attivazione della simulazione)
Premendo il pulsante pulsante TEST momentaneo nel circuito di una determinata fase, accendiamo il contatto corrispondente a questa fase per tutto il tempo in cui tieni premuto il pulsante.
