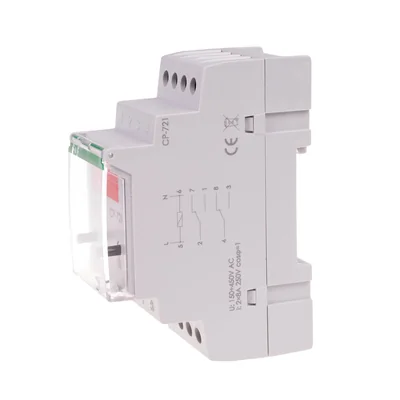

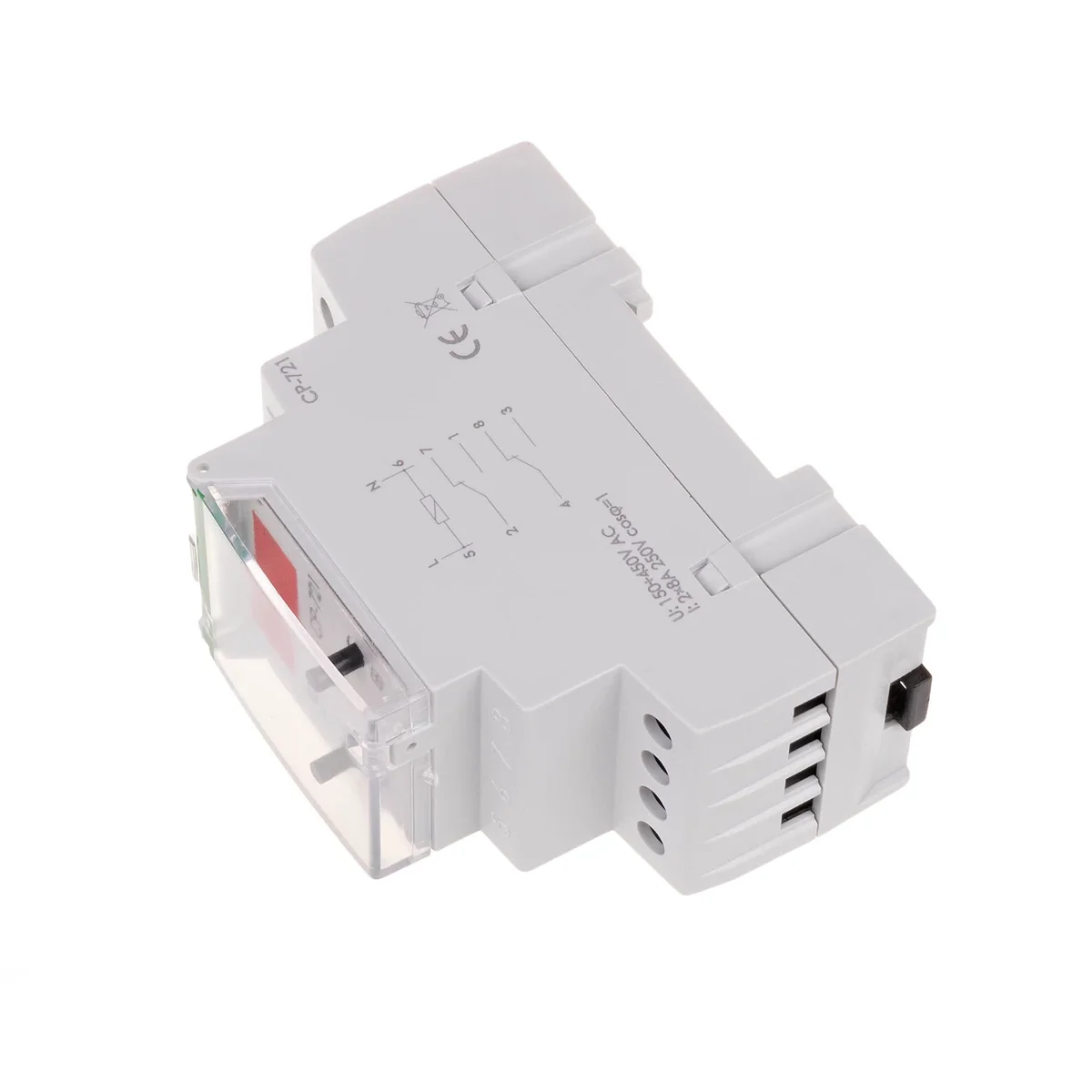

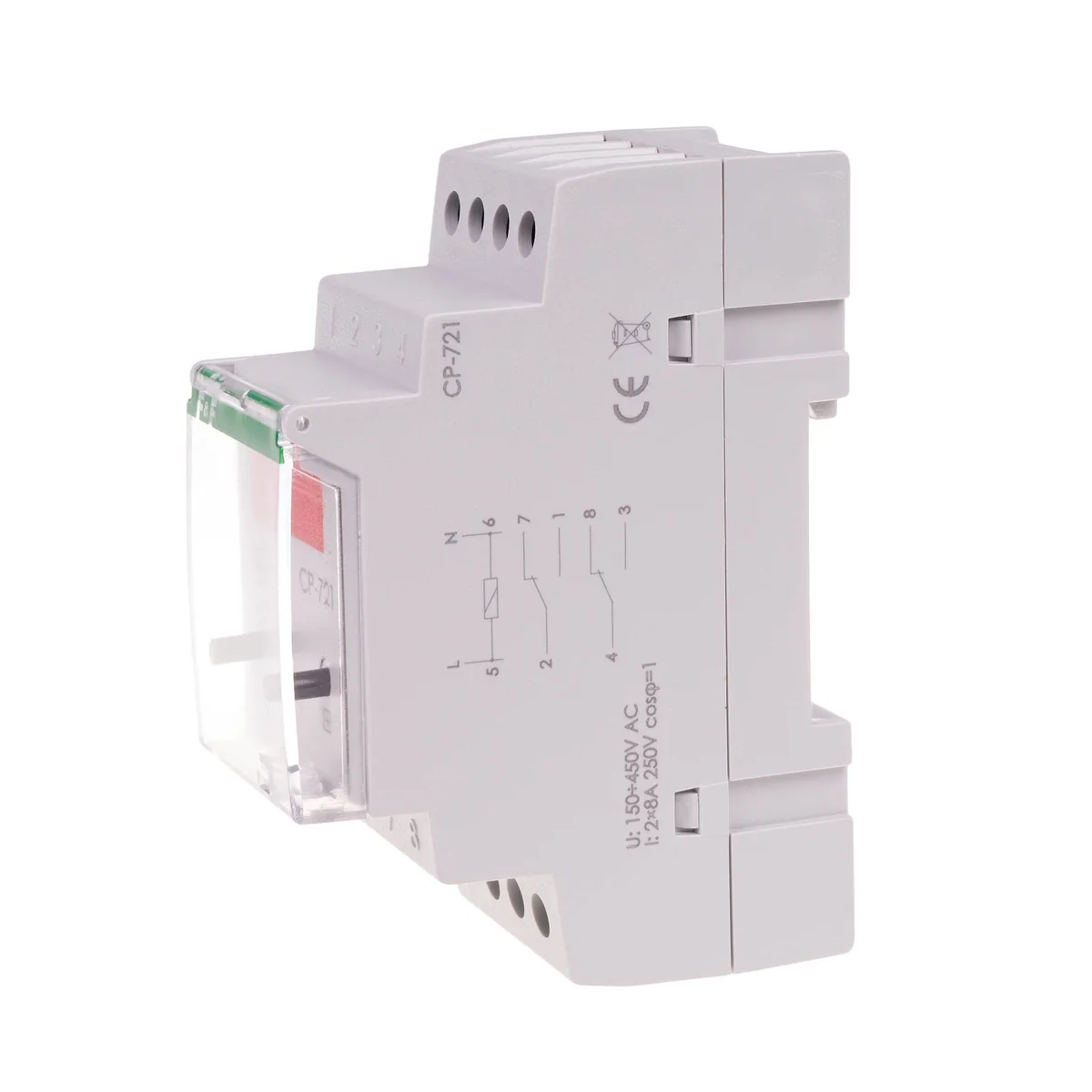

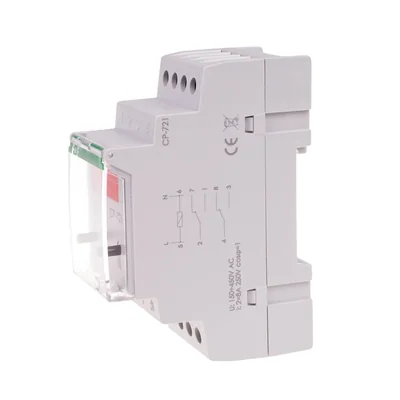

Relè di tensione CP-721 con display programmabile CP-721

Scopo
Il relè di tensione CP-721 viene utilizzato per controllare la tensione di una rete monofase e per proteggere un ricevitore monofase dagli effetti di un aumento o diminuzione della tensione oltre i valori impostati.Funzionamento

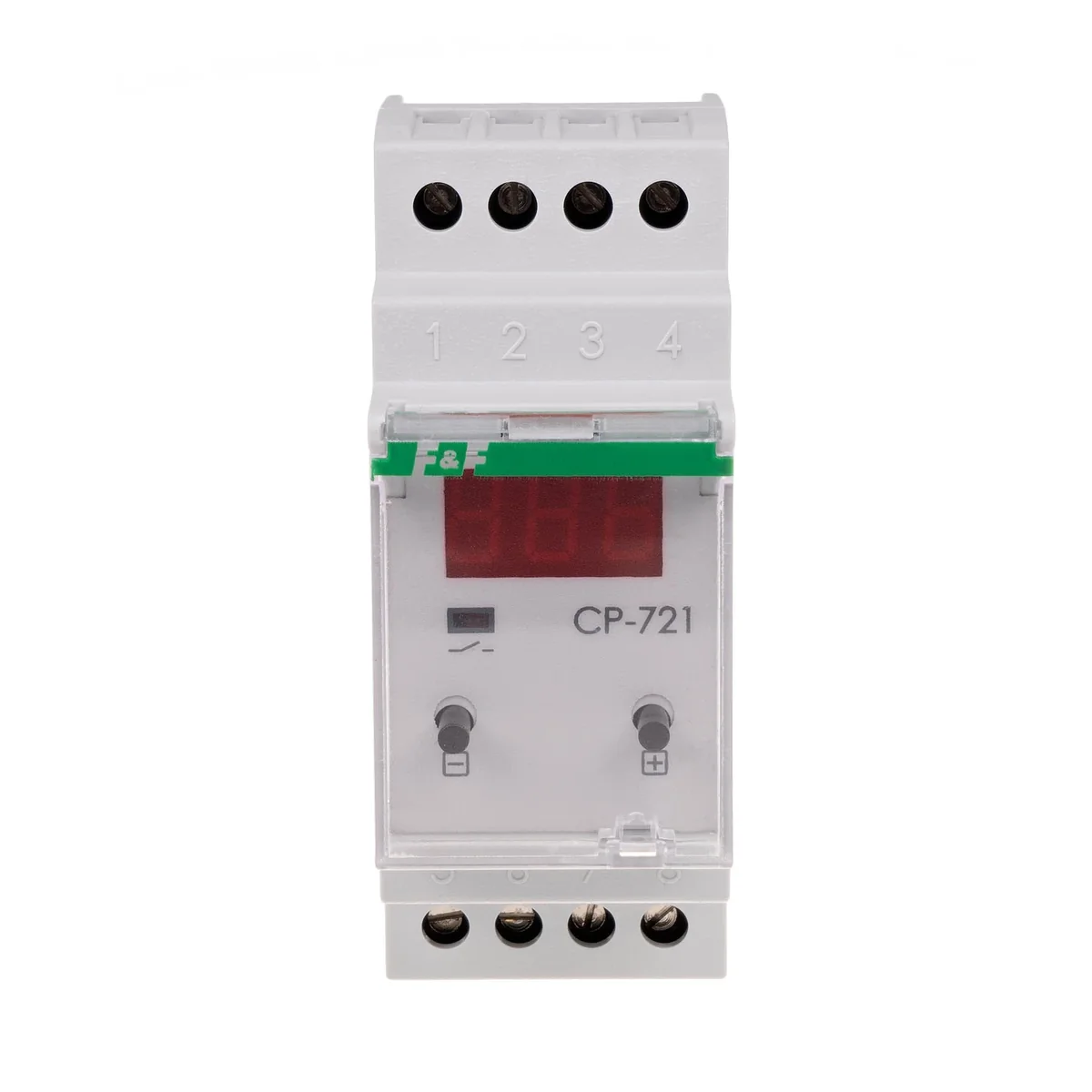

Nella modalità operativa, il valore indicato sul display è il valore della tensione attualmente misurata.
La soglia di tensione inferiore (UL) e superiore (UH) impostato dall'utente determina il cosiddetto finestra di tensione, entro la quale possono verificarsi variazioni della tensione di alimentazione senza che il relè intervenga. Con la corretta tensione di alimentazione il contatto del relè rimane chiuso. Una variazione della tensione di alimentazione al di sopra o al di sotto delle soglie di tensione impostate comporterà l'apertura del contatto con un ritardo impostabile dall'utente. Il LED rosso si accende per indicare che il contatto è chiuso. Il superamento del valore di tensione superiore a 5V rispetto ai valori di soglia impostati UH e UL viene segnalato dalla pulsazione del display.
Il contatto del relè verrà ricollegato automaticamente in caso di persistenza del valore di tensione pari a 5V rispetto alla soglia impostata valori UH e UL per il tempo di ripristino impostato dall'utente.Il relè può essere alimentato con tensione fino a 450V~. Ciò consente una protezione efficace del ricevitore anche quando la tensione aumenta al di sopra degli standard consentiti. Anche in caso di inversione di polarità dell'alimentazione, non distruggerà ("brucerà") il relè.
