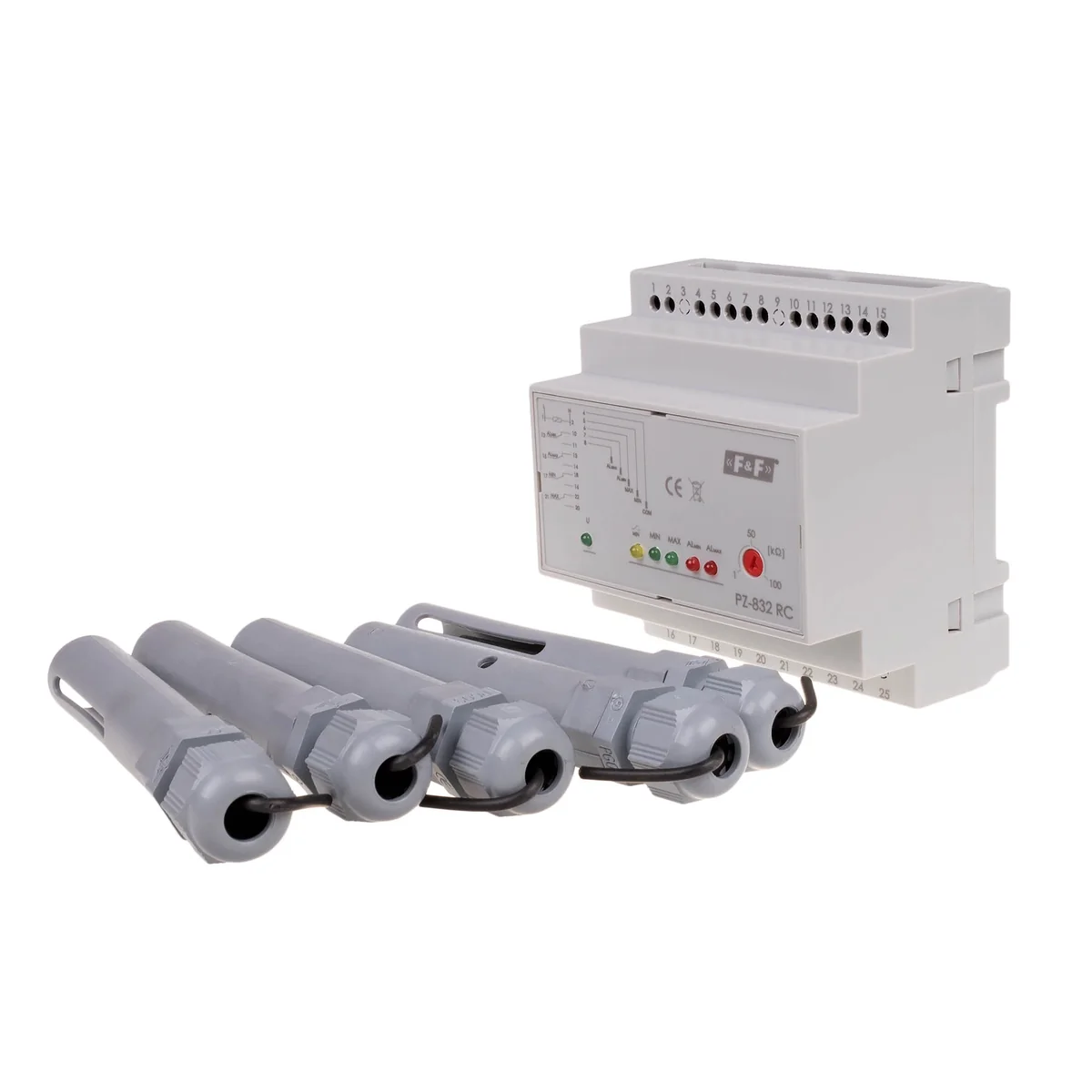

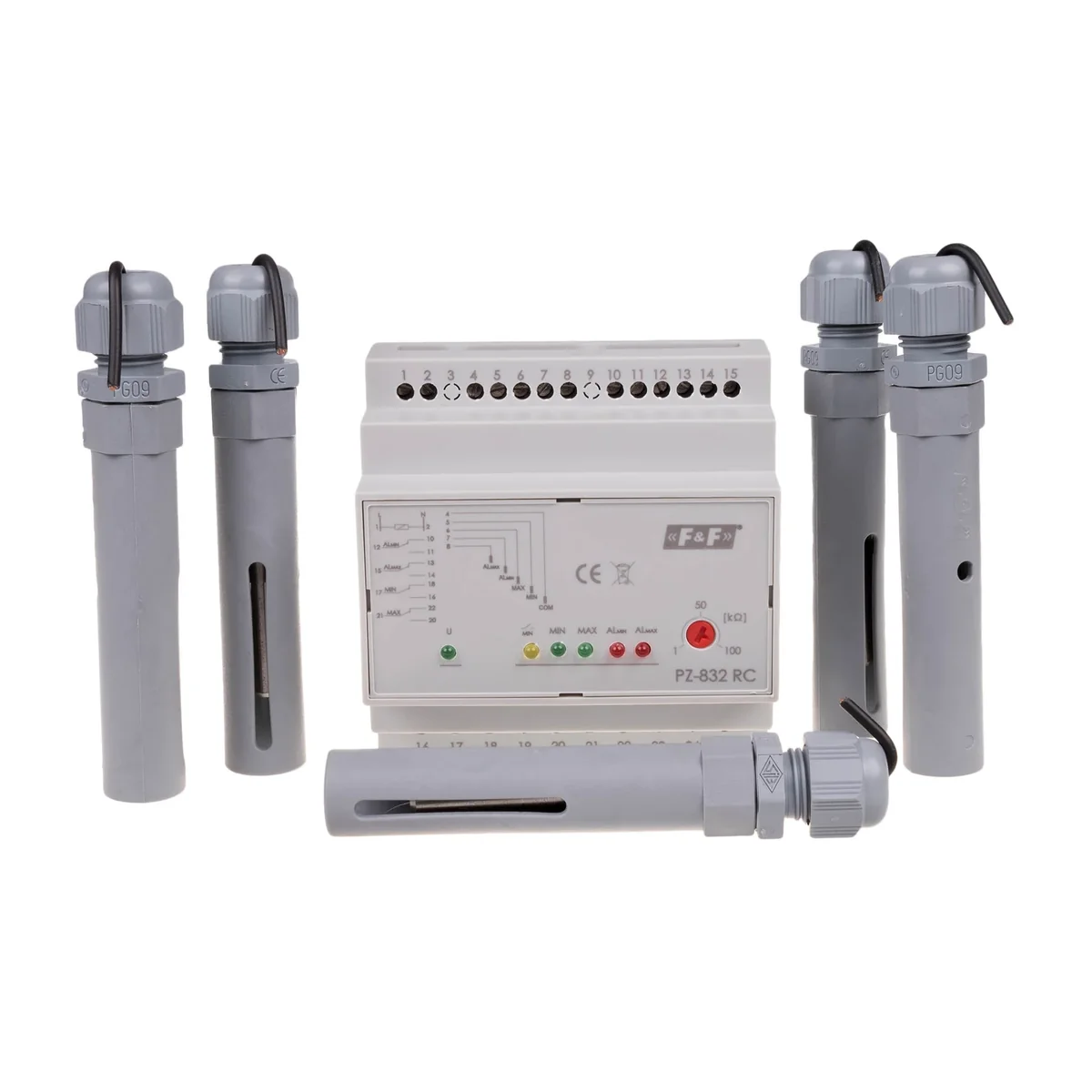

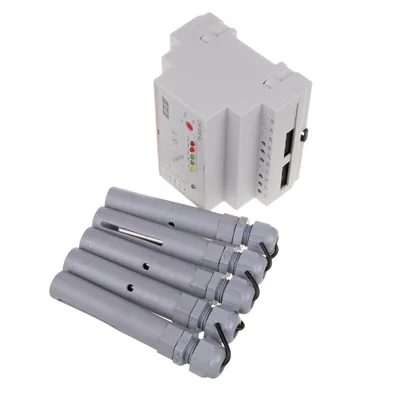

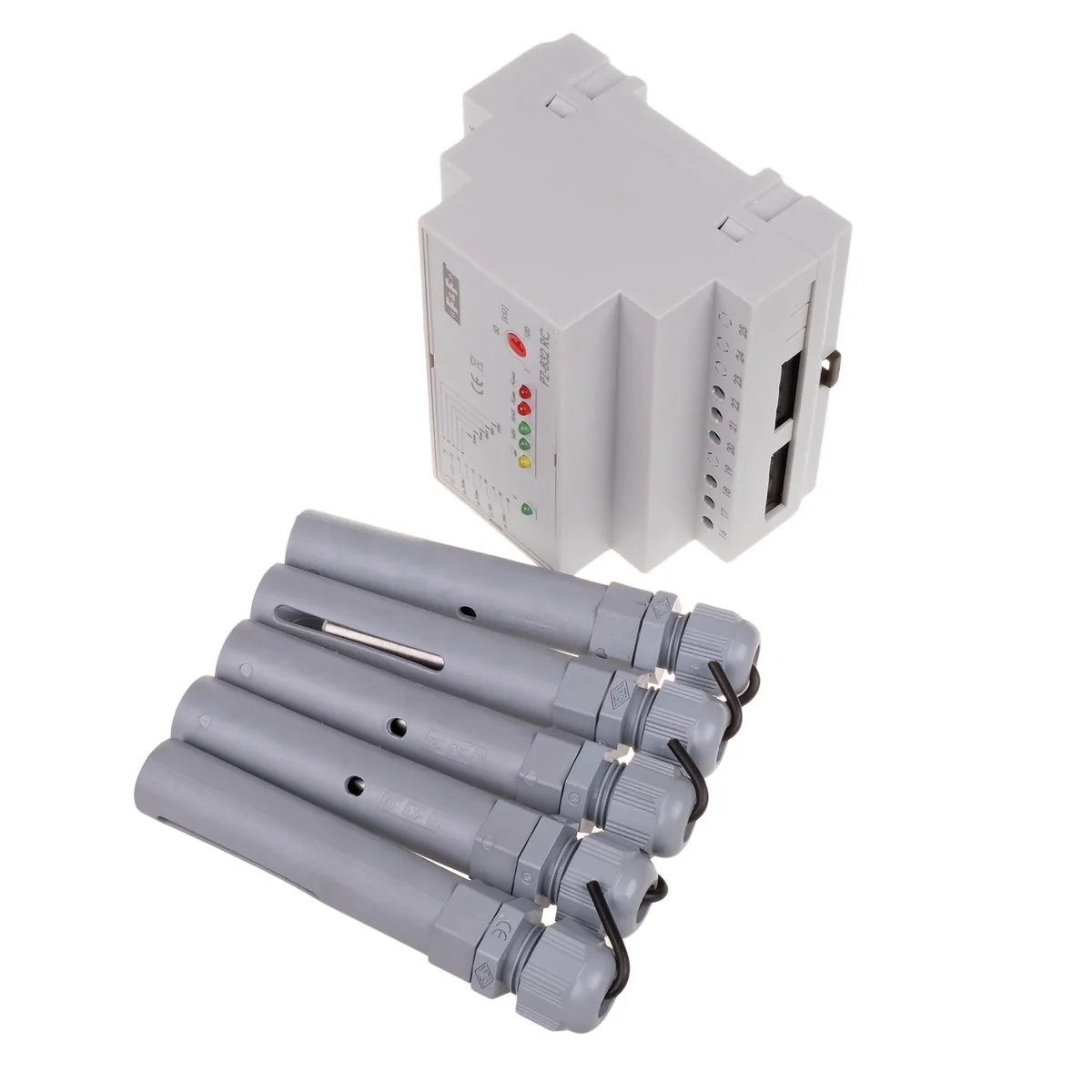

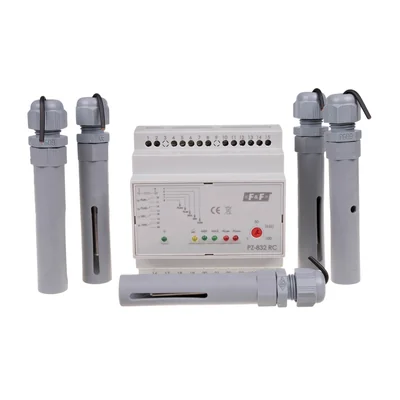

Relè di controllo del livello del liquido con sonda PZ-832 RC PZ-832RC

Il relè PZ-832 viene utilizzato per rilevare la presenza di liquidi elettricamente conduttivi ai livelli delle sonde antiallagamento installate. Il relè mantiene il livello del liquido controllato entro gli stati minimo e massimo designati. Dopo che il livello del liquido scende allo stato MIN (elettrodi MIN e COM aperti), il contatto MIN verrà commutato nella posizione 17-16 (operazione di RIEMPIMENTO) e il contatto MAX rimarrà nella posizione 21-22. Dopo aver raggiunto lo stato MAX (elettrodi MAX e COM in corto), il contatto del relè MIN viene commutato nella posizione 17-18 (operazione di DRENAGGIO) e il contatto MAX nella posizione 21-20. Stato di allarme: ALMIN (stato DRY RUNNING) - dopo che il livello del liquido scende al livello ALMIN (gli elettrodi ALMIN e COM sono aperti), il contatto ALMIN verrà commutato nella posizione 12-11; ALMAX (stato OVERFLOW) - dopo aver raggiunto lo stato ALMAX (elettrodi ALMAX e COM in corto), il contatto del relè ALMAX viene commutato nella posizione 15-14. Ogni stato, ovvero la corrispondente sonda di livello e la sonda COM sono in cortocircuito, è segnalato dal corrispondente LED sul fronte del relè. Il LED giallo MIN si accende per indicare lo stato di RIEMPIMENTO.< td>2x8

corrente di carico AL



Carica AL corrente.

2x8
