Relè bistabile BIS-412 BIS-412

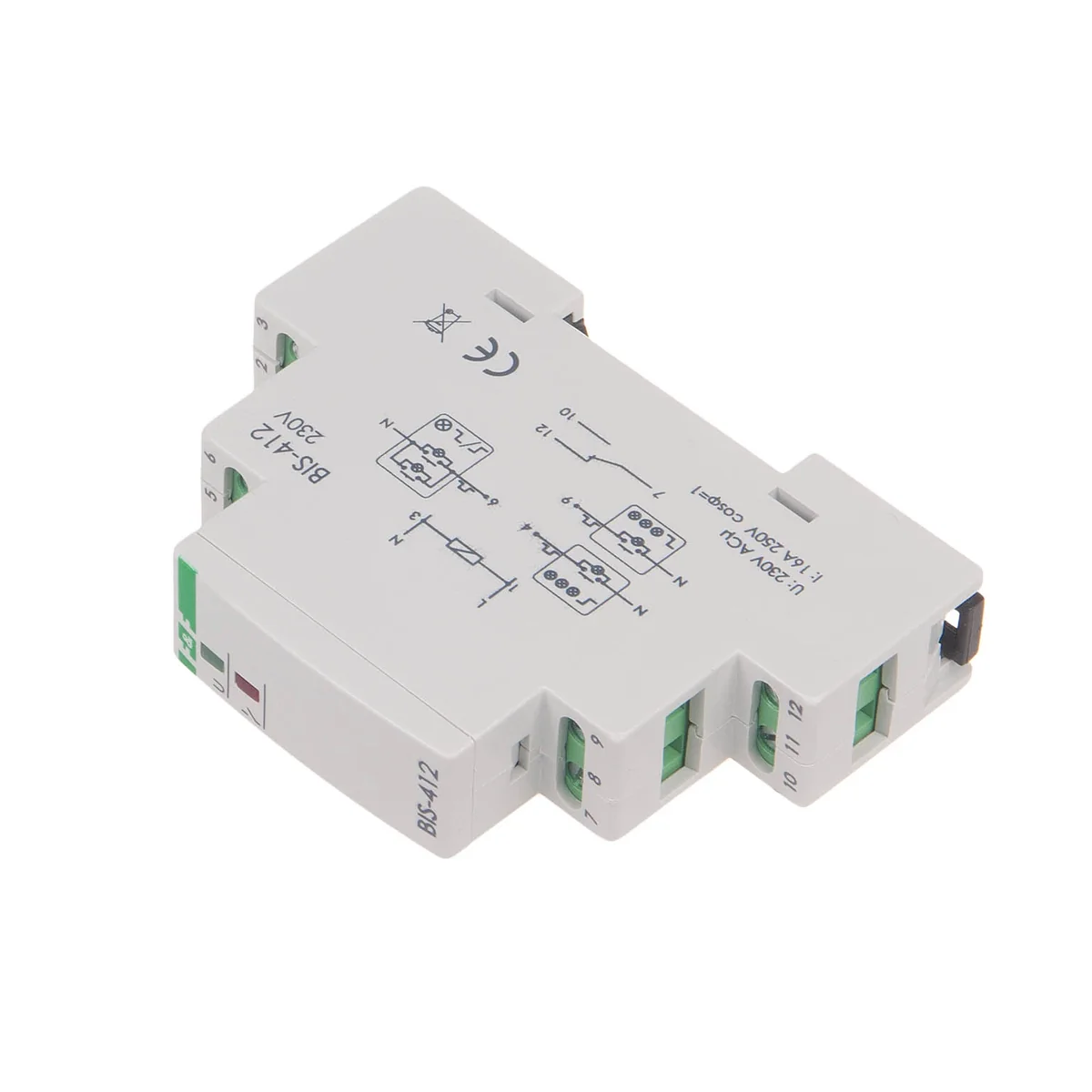

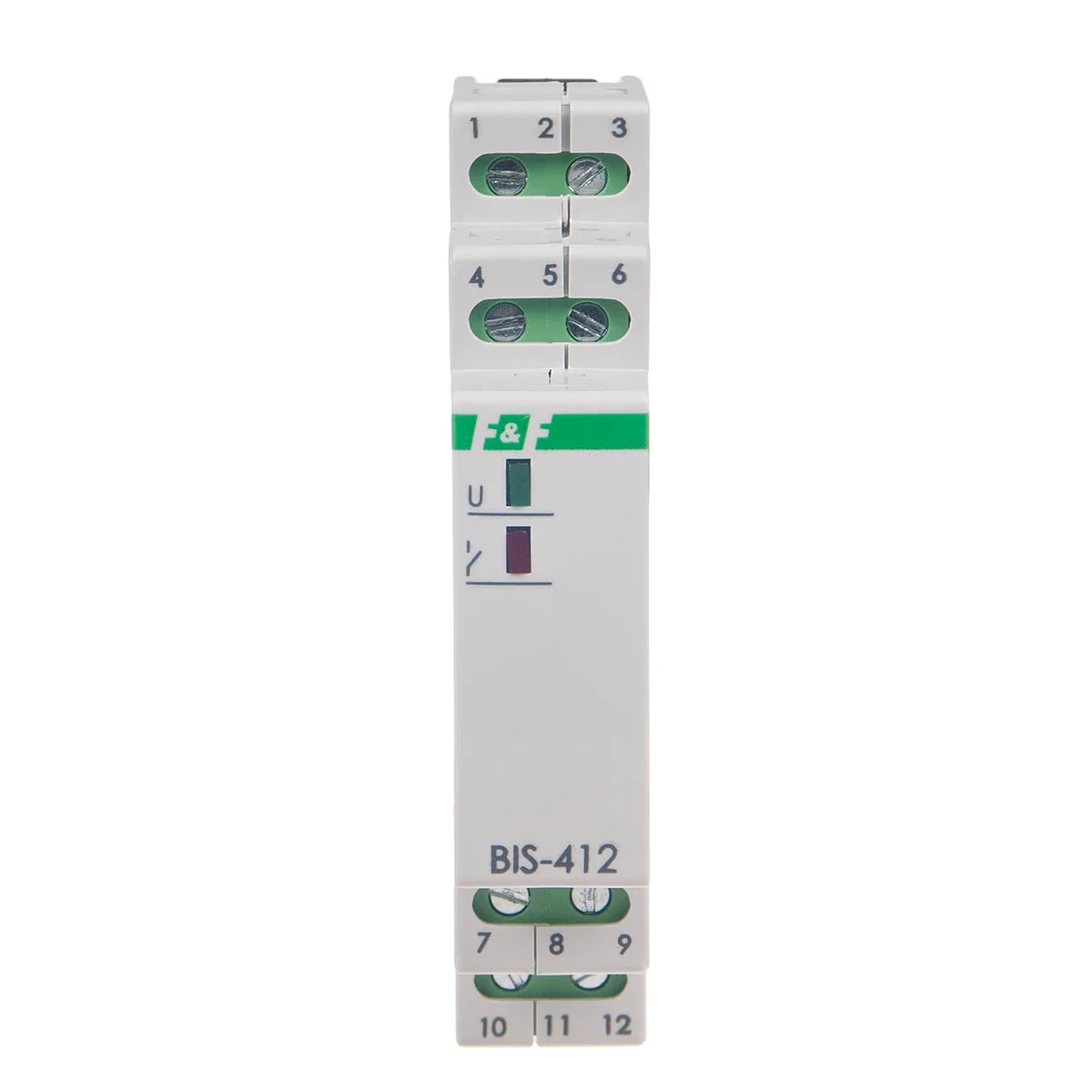

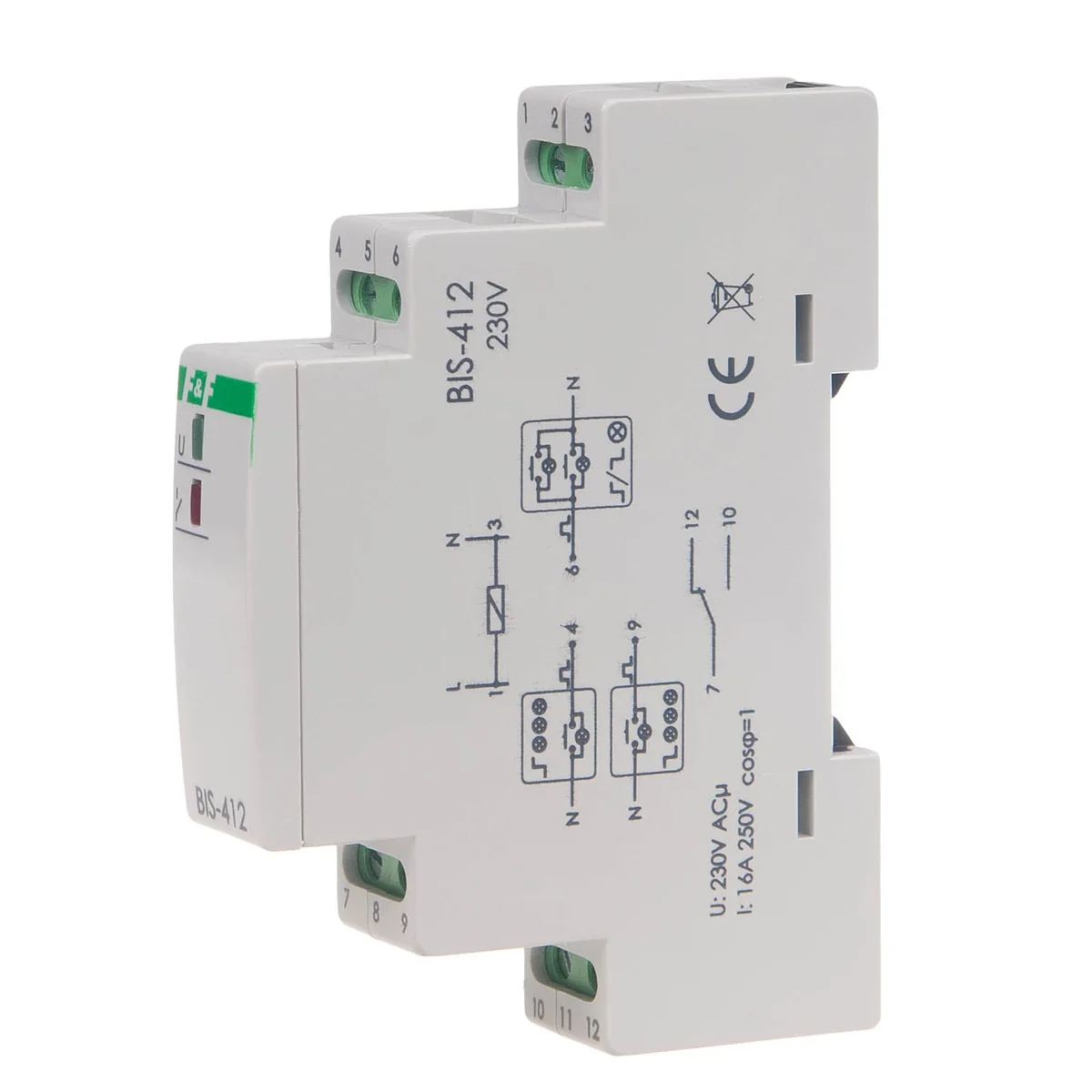

Il relè elettronico a impulsi bistabile BIS-412 è progettato per funzionare in un sistema di gruppo. Un singolo relè consente  per accendere e spegnere il ricevitore controllato dopo ogni impulso di corrente causato dalla pressione del pulsante momentaneo (campanello) del controllo locale. Il sistema di gruppo consente di spegnere o accendere tutti i ricevitori collegati ai singoli relè utilizzando i pulsanti di controllo centrale.
Funzionamento:
Controllo locale
Il ricevitore viene acceso dopo un impulso di corrente causato dalla pressione uno, qualsiasi pulsante temporaneo    dal gruppo di controllo locale. Il contatto del relè viene commutato nella posizione 7-10. Dopo l'impulso successivo, il ricevitore verrà spento (il contatto ritorna alla posizione 7-12).
Controllo centrale
Spegnimento  TUTTI - dopo un impulso di corrente causato dalla pressione del pulsante momentaneo    tutti i ricevitori verranno spenti (indipendentemente dal loro stato - spento o acceso) controllati individualmente dai singoli relè. Il contatto in ciascun relè verrà commutato nella posizione   7-12.
ALLEGA  TUTTI - dopo  impulso di corrente causato dalla pressione del pulsante momentaneo    tutti i ricevitori saranno accesi (indipendentemente dal loro stato - spenti o accesi) controllati individualmente dai singoli relè. Il contatto in ciascun relè verrà commutato nella posizione 7-10. BIS-411 230 V può funzionare con interruttori illuminati.
