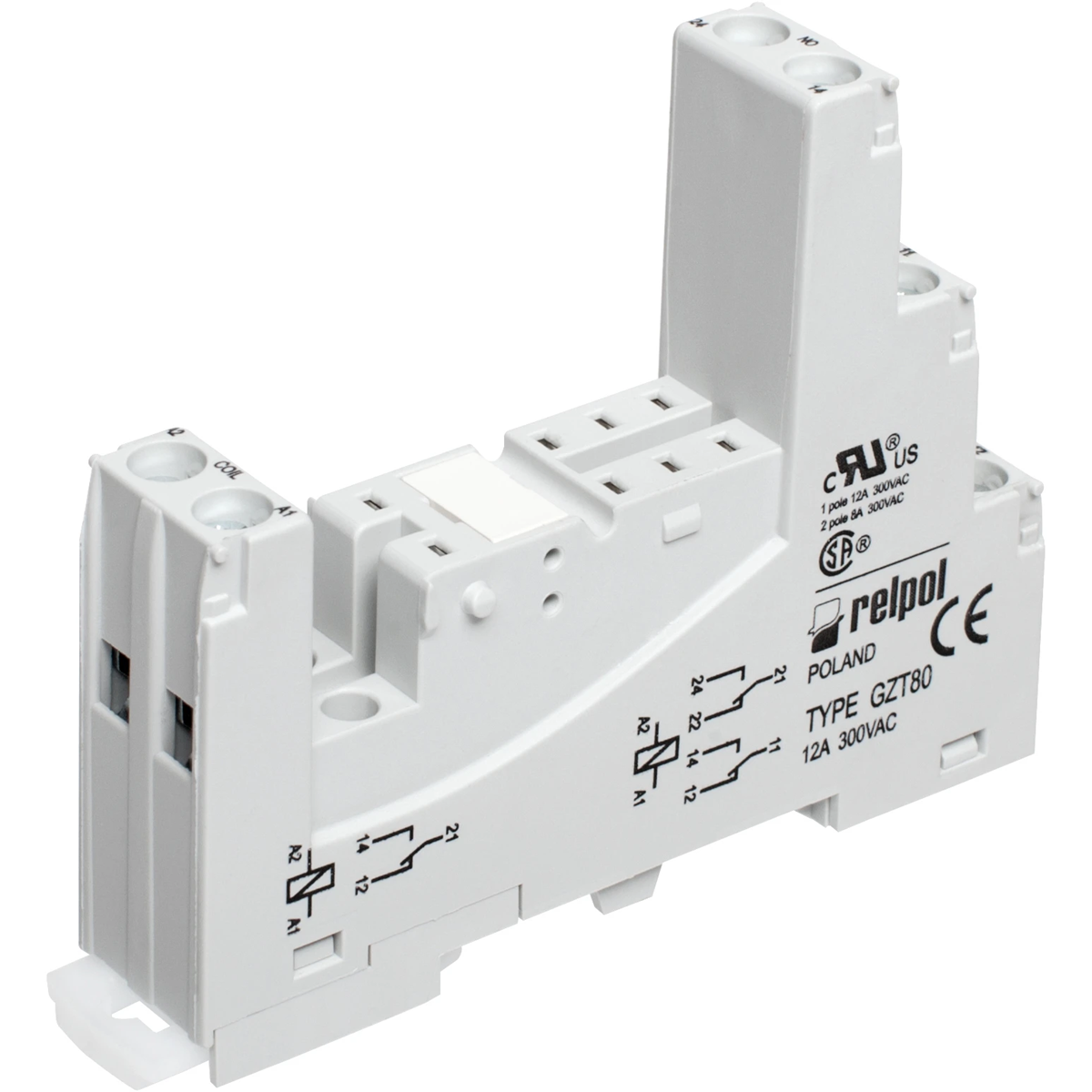

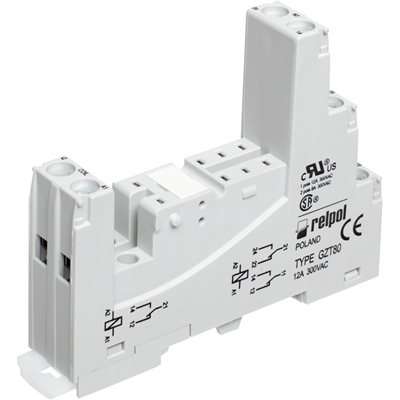

Presa GZT80-GRAY per relè RM84 RM85 RM87L RM87P 852612

Zona a innesto, per relè RM84, RM85, RM87L, RM87P

Colore grigio,

larghezza 15,9 mm.

Separazione del circuito: terminali della bobina su un lato e terminali di contatto sul lato opposto della presa.

Ingresso/bobina - terminali: A1 - A2. Uscite/contatti - morsetti: 11-12-14; 21-22-24; Morsetti COM al livello intermedio.

Nota: RM85 - il relè crea un collegamento galvanico dei terminali della presa: 11 con 21, 12 con 22, 14 con 24.< br />
RM85 - carichi di contatto superiori a 12 A richiedono il ponticellamento dei terminali a vite: 11 di 21, 12 di 22, 14 di 24.

Capacità di carico del circuito senza ponte: 12 A / 300 V AC.

Montaggio su guida da 35 mm o su piastra di montaggio con una vite M3.

Dimensioni del set GZT80 + RM8.. + GZT80- 0040: 75, 3 x 15, 5 x 67 mm.

Nota: il morsetto tipo GZT80-0040 va ordinato separatamente per la presa, la cosiddetta eiettore, in materiale plastico.

La presa può essere utilizzata per installare moduli di segnalazione/protezione da sovratensioni tipo M...; Impostato - IP 20.
