Description du produit

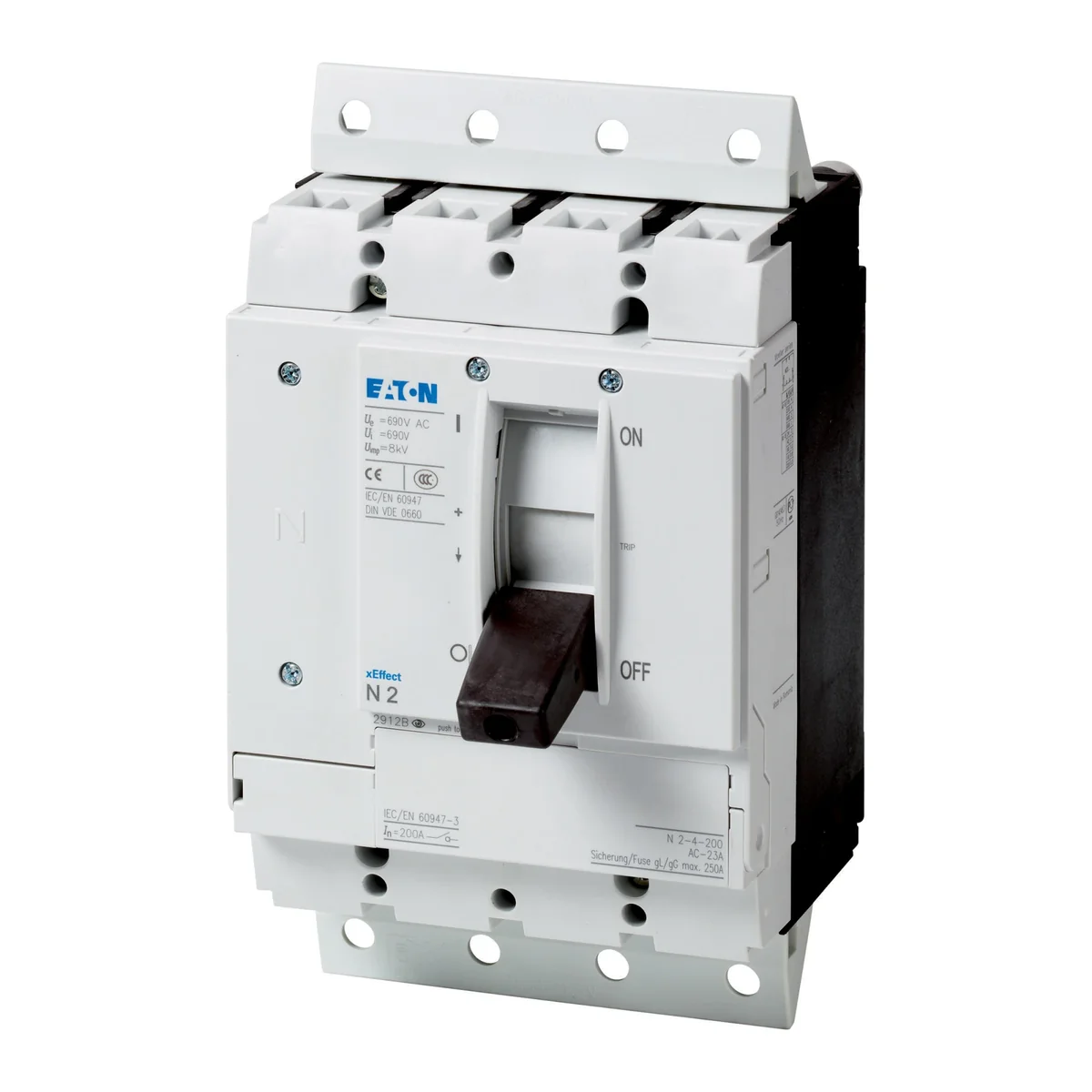

I sezionatori N..-..hanno le caratteristiche dei sezionatori per reti IT messe a terra. Accessori come set di collegamento, morsetti e supporti per frizione per porte rotanti consentono l'installazione individuale in vari sistemi di collettori. Interruttori ausiliari, sganciatori di tensione e azionamenti remoti consentono la segnalazione e l'automazione. Note: caratteristiche degli interruttori principali inclusa l'azionamento secondo IEC/EN 60204 e VDE 0113. Caratteristiche di sezionamento secondo IEC/EN 60947-3 e VDE 0660. Protezione dal contatto secondo VDE 0160 parte 100

Numero di poli

4
Livello di sicurezza

IP20
Potenza operativa nominale con AC-3, 400 V [kW]

90
PKWIU

27.12.24.0

Installazione

Tappo, vite
Potenza operativa nominale per AC-23, 400 V [kW]

110
Tensione operativa massima [V]

690

Autres données techniques

Jako rozłącznik główny

SÌ
Jako rozłącznik bezpieczeństwa

No
Jako przełącznik nawrotny

No
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły dla AC-23, 400 V

0 A
Znamionowa moc pracy dla AC-3, 400 V

0 kW
Znamionowa moc pracy dla AC-23, 400 V

110 kW
Znamionowy warunkowy prąd zwarciowy Iq

0 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

No
Budowa urządzenia

Wykonanie wtykowe
Do montażu tablicowego 4-otworowego

No
Do instalacji w tablicach rozdzielczych

SÌ
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

SÌ
Stopień ochrony (IP) części czołowej

IP20

Jako rozłącznik remontowy

SÌ
Jako wyłącznik awaryjny

SÌ
Liczba łączników

1
Znamionowe napięcie pracy

690 ... 690 V
Znamionowy prąd ciągły dla AC-21, 400 V

0 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

3.5 kA
Zdolność łączeniowa przy 400 V

0 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

SÌ
Opcjonalny wyzwalacz napięciowy

SÌ
Do montażu na płycie

SÌ
Do montażu czołowego centralnie

No
Do montażu pośredniego

SÌ
Rodzaj elementu wykonawczego

Dźwignia
Rodzaj podłączenia styków głównych

Połączenie śrubowe

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	3,010	4,010
Volume (m3)	0,006	0,006
Largeur (m)	0,140	0,140
Longueur (m)	0,180	0,180
Profondeur (m)	0,245	0,245
