Interruttore di potenza h1000 3P 70kA 1000A LSI HEE970H

Name: Interruttore di potenza h1000 3P 70kA 1000A LSI
Brand: HAGER
SKU: ALM074HAGE
Price: 3796.54 PLN

Index local:

ALM074HAGE

Numéro de catalogue:

HEE970H

Code EAN:

3250613349783

Interruttore di potenza h1000 3P 70kA 1000A LSI

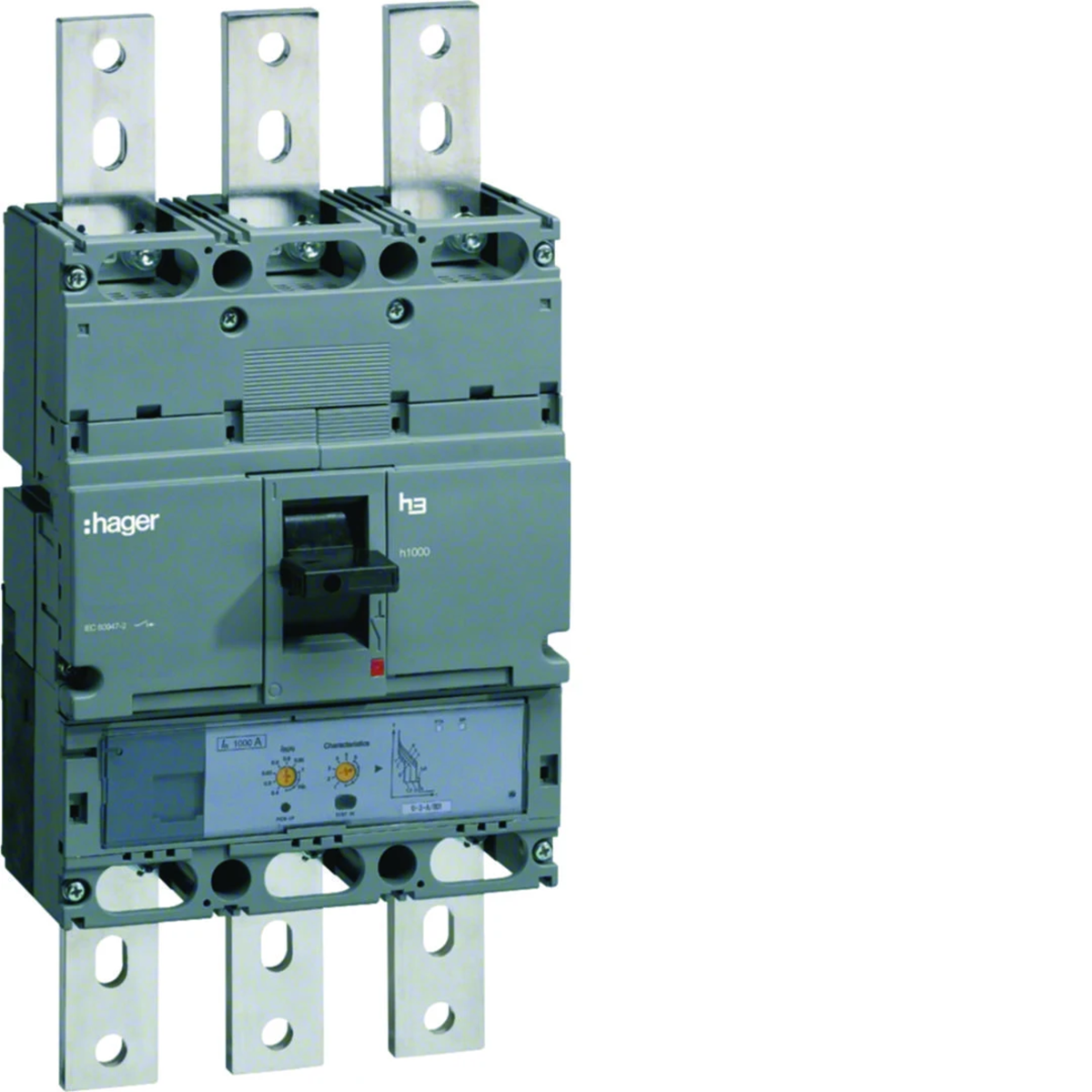

Cliquer sur la photo pour l'agrandir

Producteur: HAGER

Frequenza nominale [Hz]: 60

Numero di poli: 3

Coppia di serraggio [Nm]: 65

Voir la description complète

Prix:

3796,54 €

lordo / pcs.

(y compris la TVA 23%)

Livraison en 3h

jusqu'à 10 semaines (jours ouvrables)

Ramassage en 1h

Quantité pcs.

(plusieurs:

1

)

Ajouter au presse-papiers

Imprimer

Renseignez-vous sur le produit

Description du produit Données techniques Emballage en vrac

Description du produit

Interruttore di alimentazione è un dispositivo perfettamente adatto a soddisfare le attuali esigenze derivanti dalla pratica quotidiana di installazione elettrica. Varie opzioni di connessione e un'ampia gamma di apparecchiature consentono l'implementazione di soluzioni non standard nelle strutture senza troppi sforzi.

dimensione h1000,
l'unità di trigger è LSI ,

Données techniques

Frequenza nominale [Hz]

60
Coppia di serraggio [Nm]

65
Corrente nominale [A]

1000
Perdite di potenza [W]

186
Tipo di connessione

Vice
Durata meccanica (numero di cicli)

4000
Tensione di commutazione nominale [V]

220/690
Tempo di risposta all'apertura [ms]

10
Limite della corrente di interruzione di cortocircuito Icu per 230 V [kA]

100
Limite della corrente di interruzione di cortocircuito Icu per 400 V [kA]

70
Limite della corrente di interruzione di cortocircuito Icu per 440 V [kA]

65
Limite della corrente di interruzione di cortocircuito per polo per 400 V [kA]

9
Impostazione del rilascio elettromagnetico

2,5/5/8
Modalità di attivazione

LSI
Fattore di correzione della corrente nominale per 3 dispositivi installati uno accanto all'altro

1
Sezione del cavo (trefolo) [mm²]

2×240
PKWIU

27.12.22.0

Numero di poli

3
Tensione nominale di isolamento [V]

800
Livello di sicurezza

IP4X
Perdite di potenza per polo [W]

62
Forza elettrica (numero di cicli)

1000
Intervallo di temperatura operativa [°C]

da -25 a 70
Numero di moduli

12
Impostazione del rilascio termico

0,4/0,5/0,63/0,8/0,9/0,95/1
Limite della corrente di interruzione di cortocircuito Icu per 240 V [kA]

100
Limite della corrente di interruzione di cortocircuito Icu per 415 V [kA]

70
Limite della corrente di interruzione di cortocircuito per polo per 230 V [kA]

60
Corrente di interruzione di cortocircuito Ics [%]

71
Temperatura di stoccaggio [°C]

da -35 a 70
Fattore di correzione della corrente nominale per 2 dispositivi installati uno accanto all'altro

1
Tensione transitoria nominale [V]

8000
Sezione conduttore (filo) [mm²]

2×240

Autres données techniques

Znamionowy prąd ciągły Iu

1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

70 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

No
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

SÌ
Opcjonalny napęd silnikowy

SÌ

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

400 ... 1000 A
Zakres nastawy wyzwalacza zwarciowego

5600 ... 10000 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP40

Emballage en vrac

Une sorte de paquet		Karton	Paleta
Quantité	1 pcs.	1 pcs.	24 pcs.
poids (kg)	14,000	14,085	361,040
Largeur (m)	0,210	0,316	0,800
Longueur (m)	0,145	0,206	1,050
Profondeur (m)	0,435	0,539	1,200
