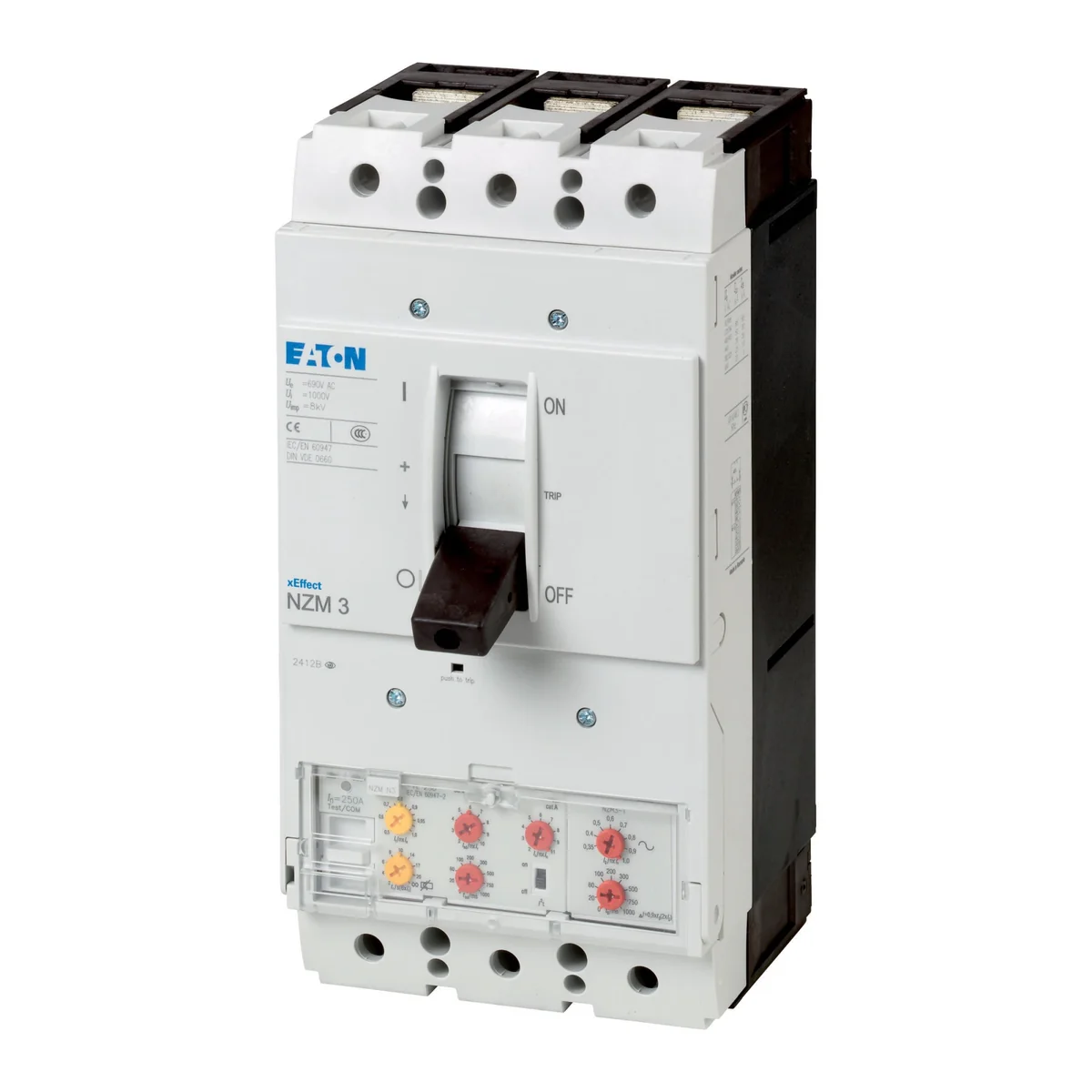

Descripción del producto

Con sole quattro taglie compatte, gli interruttori automatici della serie NZM..-AE coprono tutte le applicazioni e sono adatti al mercato IEC. Il montaggio è sempre flessibile grazie a gruppi funzionali modulari. Con sgancio elettronico per proteggere impianti e cavi. Note: Il valore di impostazione nel conduttore neutro è sincrono al valore di impostazione del conduttore esterno LR. Misurazione del valore efficace e memoria termica

Numero di poli

4
Corrente nominale [A]

630
Capacità di commutazione [kA]

150

Installazione

Costante
Serie

Protezione di impianti e cavi

Otros datos técnicos

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

SÌ
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

SÌ
Opcjonalny napęd silnikowy

SÌ

Detalles del fabricante

Fabricante

EATON Electric Sp. z o.o.
Dirección

80-299 Gdańsk ul. Galaktyczna 30
NIF

5841022327

Empaquetado a granel

una especie de paquete		Skrzynia
Cantidad	1 uds.	1 uds.
Peso (kg)	8,425	8,425
Volumen (m3)	0,008	0,008
Ancho (m)	0,185	0,185
Longitud (m)	0,166	0,166
Profundidad (m)	0,275	0,275
