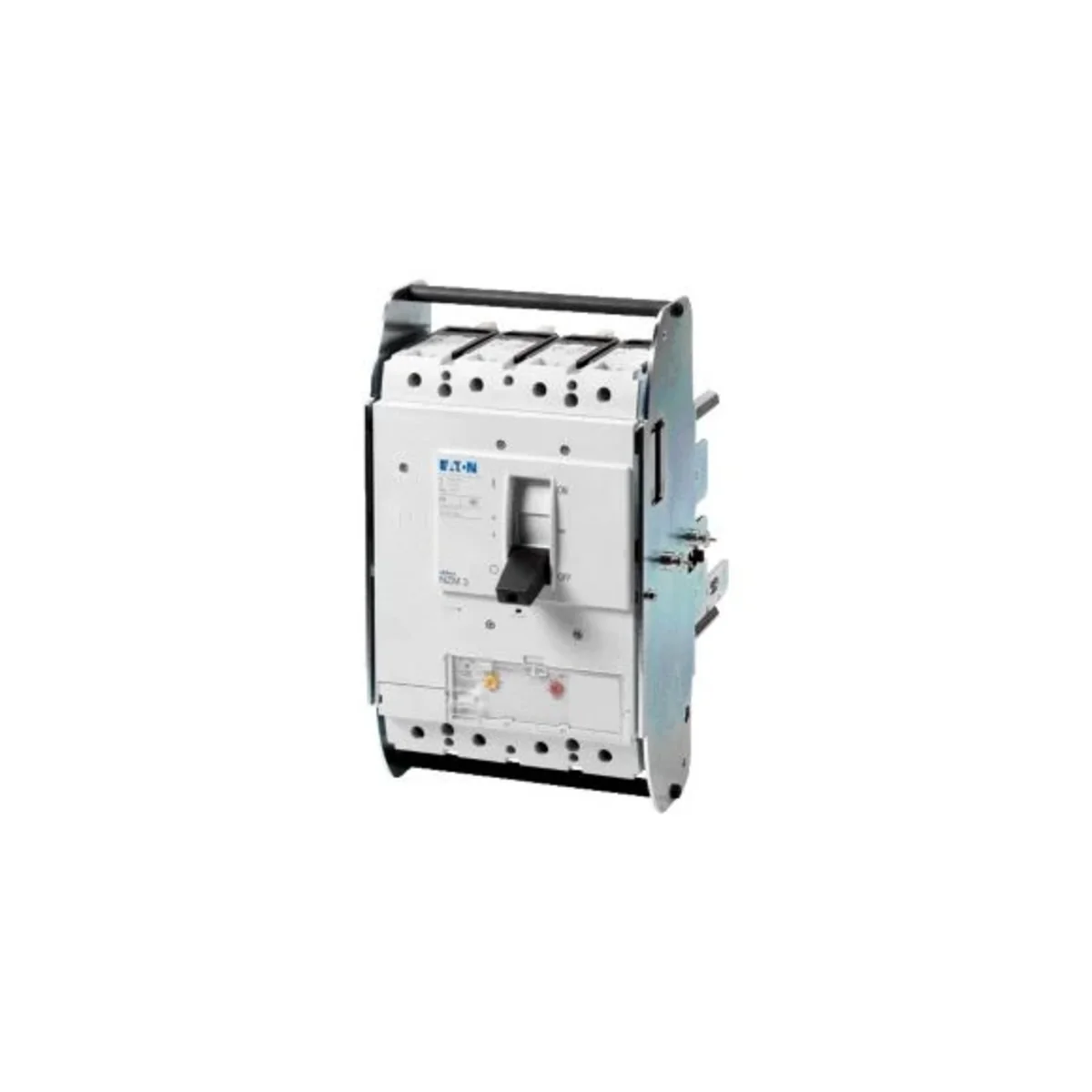

Interruttore automatico, 4 poli, 630/400A, 50kA, installazione, protezione cavi, protezione selettiva e generatore, unità a innesto NZMN3-4-VE630/400-AVE 113548

Lokaler Index:
ALM208MOEL
Katalognummer:
113548
EAN-Code:
4015081130733
Hersteller: EATON
Numero di poli: 4
Corrente nominale [A]: 630
Capacità di commutazione [kA]: 50
Preis:
4076,12 €
lordo / stk.
(inklusive MwSt 23%)
Lieferung in 3h
bis zu 4 Wochen (Arbeitstage)
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken

Produktbeschreibung

Con sole quattro taglie compatte, gli interruttori automatici della serie NZM..-VE coprono tutte le applicazioni e sono adatti al mercato IEC. Il montaggio è sempre flessibile grazie a gruppi funzionali modulari. Con sganciatore elettronico per la protezione dell'impianto e dei cavi, protezione selettiva e del generatore, protezione da sovraccarico e temporizzata con ritardo e protezione da cortocircuito senza ritardo. Suggerimenti: misurazione del valore effettivo e memoria termica, impostazione regolabile del grado di ritardo tr: 2-14 s a 6xIr e infinito (senza trigger di sovraccarico), tempo di ritardo regolabile tsd: gradi: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms, funzione costante i2t: commutabile

Technische Daten

  • Numero di poli
    4
  • Capacità di commutazione [kA]
    50
  • Corrente nominale [A]
    630

Weitere technische Daten

  • Znamionowy prąd ciągły Iu
    630 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    50 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    472 ... 4410 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
    No
  • Budowa urządzenia
    Wykonanie wysuwne
  • Opcjonalny montaż na szynie DIN TH
    No
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    No
  • Liczba biegunów
    4
  • Rodzaj elementu wykonawczego
    Dźwignia
  • Wbudowany napęd silnikowy
    No
  • Stopień ochrony (IP)
    IP20
  • Zakres napięcia znamionowego
    690 ... 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    315 ... 630 A
  • Zakres nastawy wyzwalacza zwarciowego
    1260 ... 5040 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    No
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    No
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
  • Opcjonalny napęd silnikowy

Hersteller-Details

  • Hersteller
    EATON Electric Sp. z o.o.
  • Adresse
    80-299 Gdańsk ul. Galaktyczna 30
  • Steueridentifikationsnummer
    5841022327

Großpackungen

Eine Art Paket Skrzynia
Menge 1 stk. 1 stk.
Gewicht (kg) 14,000 14,000
Volumen (m3) 0,021 0,021
Breite (m) 0,230 0,230
Länge (m) 0,346 0,346
Tiefe (m) 0,260 0,260
