Descrizione del prodotto

Interruttore a camme tipo SK

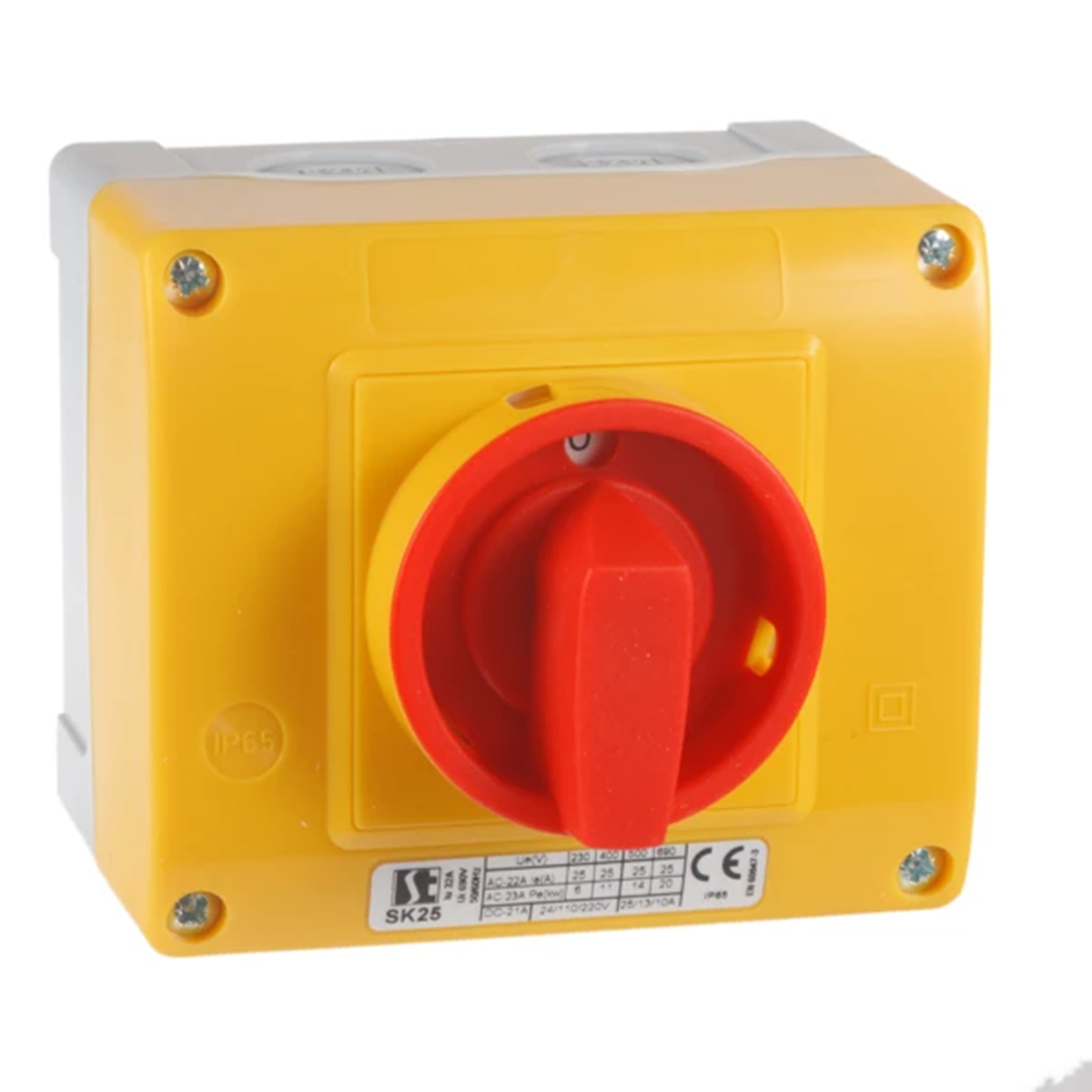

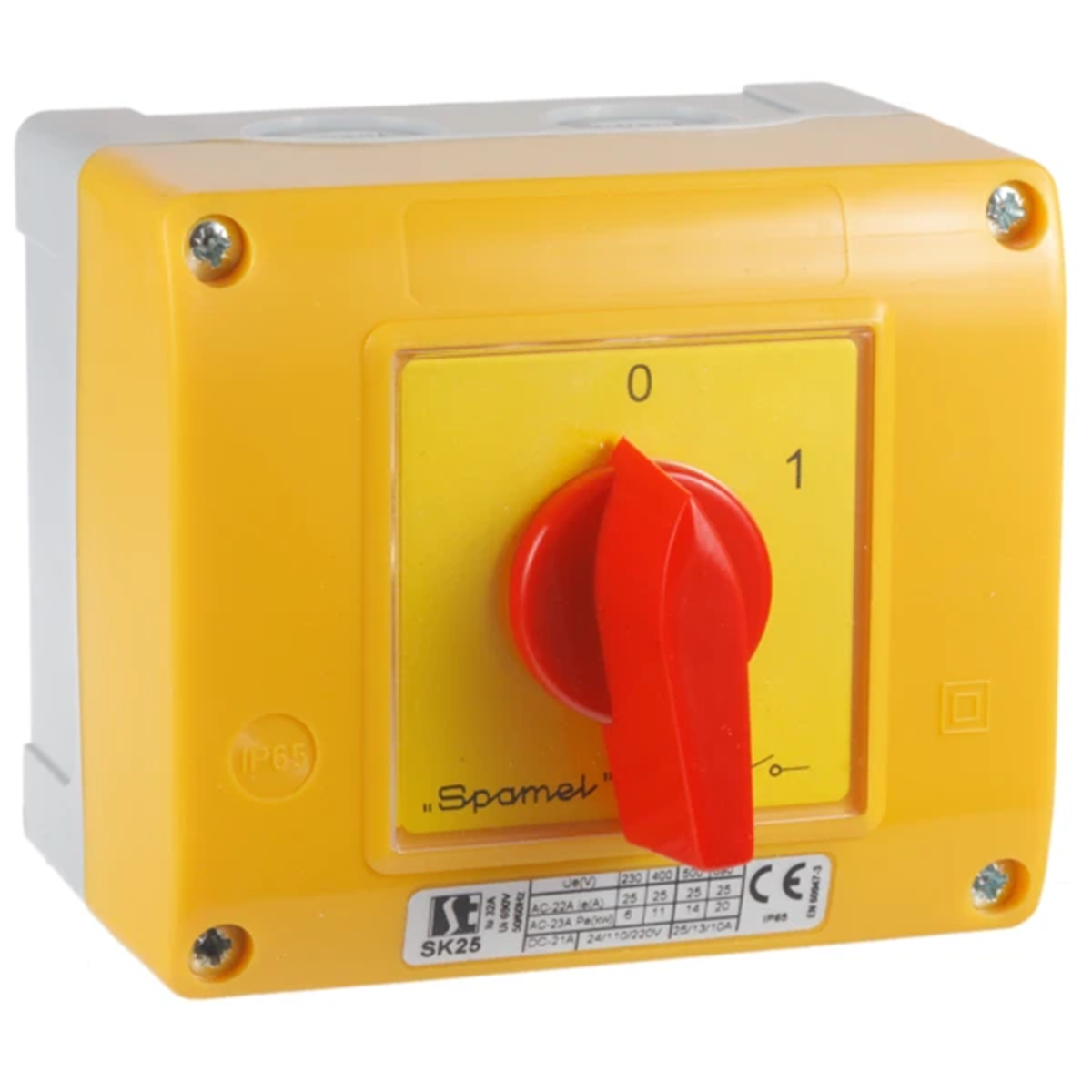

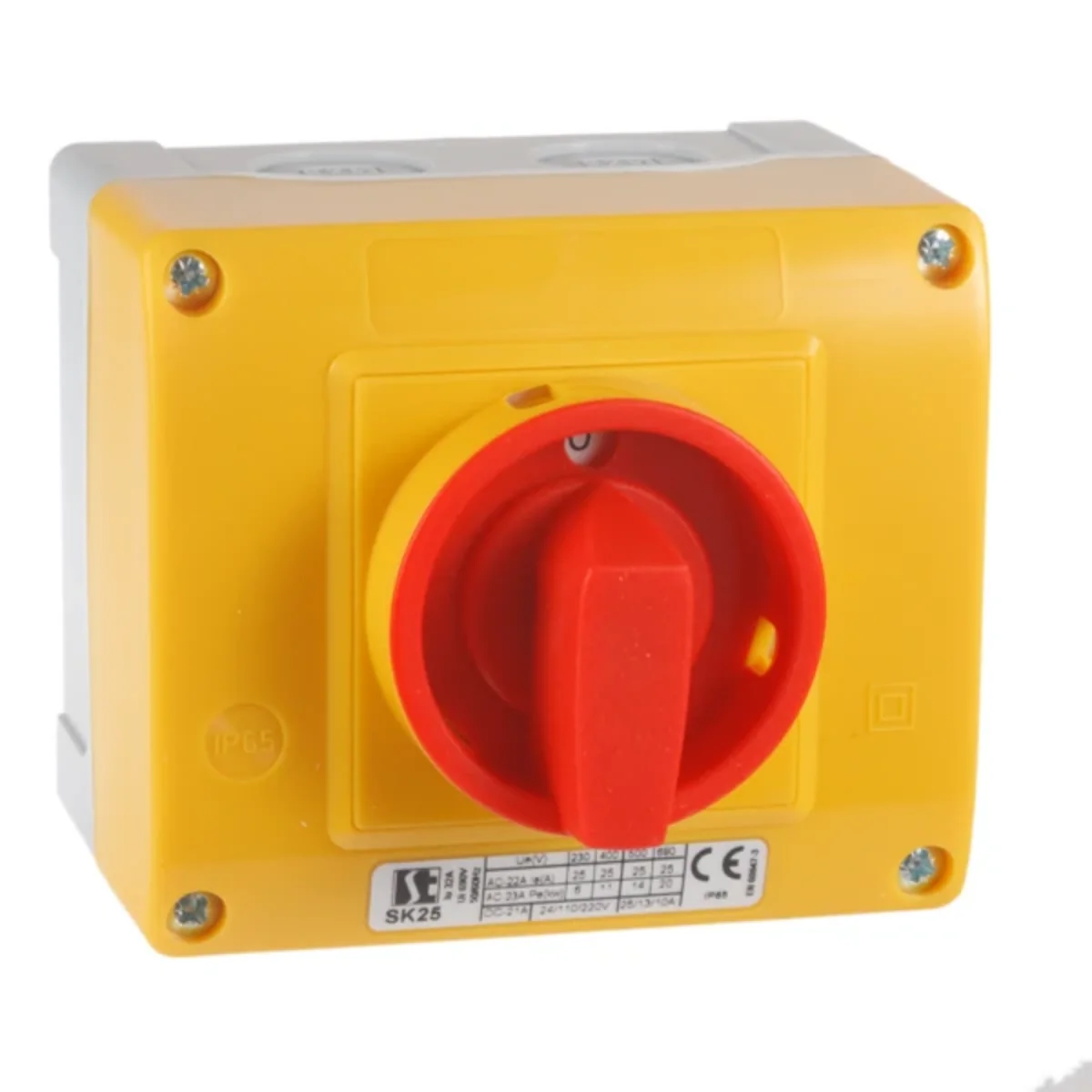

Sezionatore sottocarico 0-1 (bipolare) in custodia OB13 con frontale giallo-rosso bloccabile

Interruttori a camme sono interruttori elettrici multicircuito rotativi progettati per accendere e spegnere correnti. Gli interruttori a camme vengono utilizzati nei circuiti di installazione elettrica a bassa tensione, in particolare come interruttori automatici, sezionatori, interruttori e interruttori di controllo. Gli interruttori a camme possono essere installati in ambienti chiusi (grado di inquinamento 3 - uso industriale) a temperature di -40...+70°C.

< /tr> < td>10 kA < /tr>

Tensione nominale di isolamento Ue	690 V
Potenza di commutazione nominale Pe nella categoria AC- 23A	6 kW (230 V) 11 kW (400 V) 14 kW (500 V) 20 kW (690 V)
Potenza di commutazione nominale Pe nella categoria AC-3	4,5 kW (230 V) 8 kW (400 V) 10 kW (500 V) 14 kW (690 V)
Corrente operativa nominale Ie nella categoria DC-21A	25 A (24 V) 13 A (110 V) 10 A (220 V)
Corrente nominale ammissibile di breve durata Icw(1s)	0,5 kA
Corrente di cortocircuito nominale Icm	0,7 kA
Corrente di cortocircuito nominale convenzionale

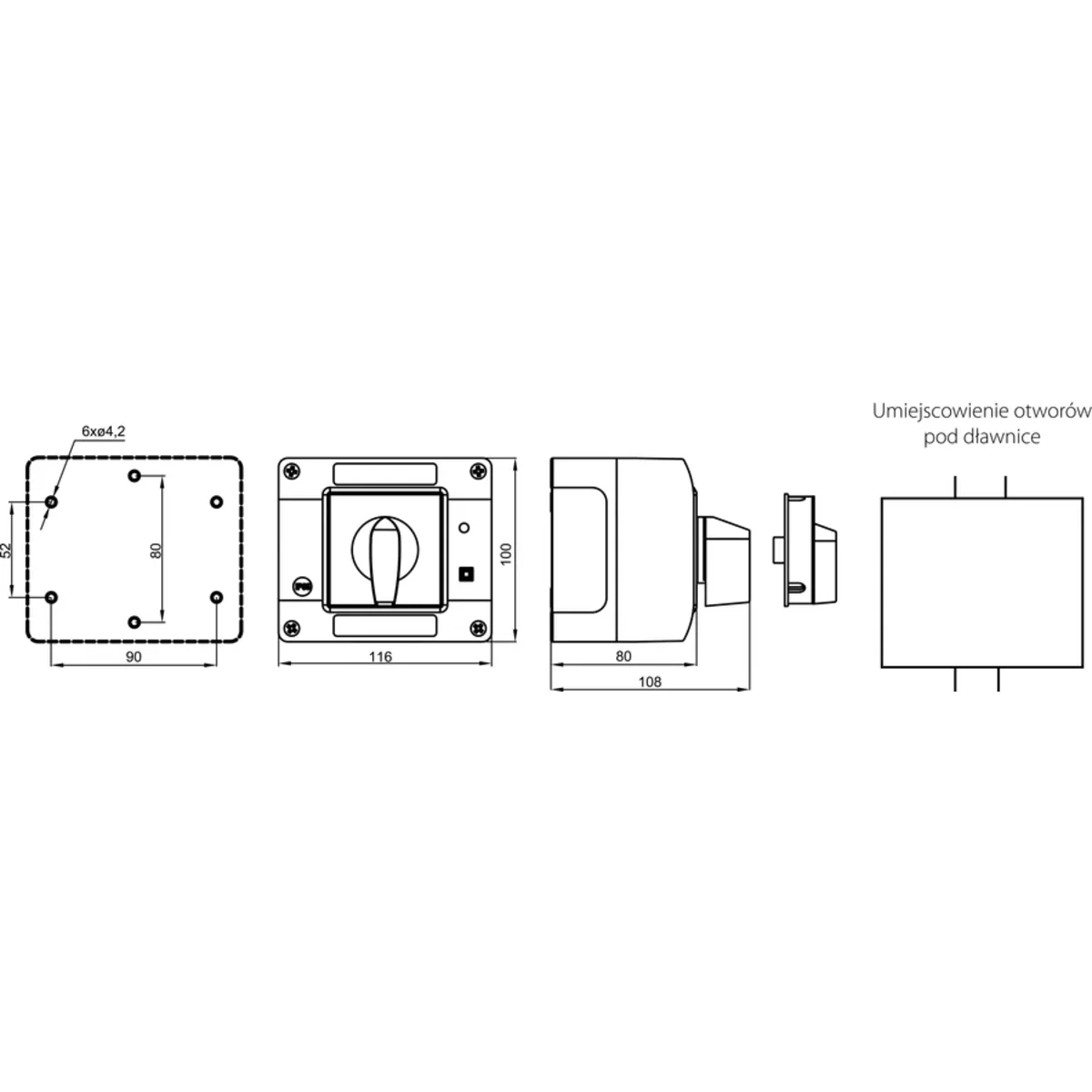

Montaggio dell'interruttore sulla scrivania	□48
Durata meccanica< /td>	3,0 milioni (cicli di regolazione)
Temperatura ambiente	-40 . .. +70°C (funzionamento) -40 ... +70°C (stoccaggio)
Resistenza alle vibrazioni (secondo IEC 60068-2- 6)	2.. .13, 2...100 Hz (frequenza) ± 1 mm (ampiezza di spostamento) ± 0,7 g (ampiezza di accelerazione)
Resistenza agli urti (secondo IEC 60068-2-27)	15 g (accelerazione di picco) 11 ms (durata dell'impulso)
Resistenza ciclica al calore umido (IEC 60068-2-30)	55°C (temperatura ambiente) 95 % (umidità relativa)
Resistenza alla nebbia salina ciclica (secondo IEC 60068-2-52)	nitidezza delle particelle pari a 1
