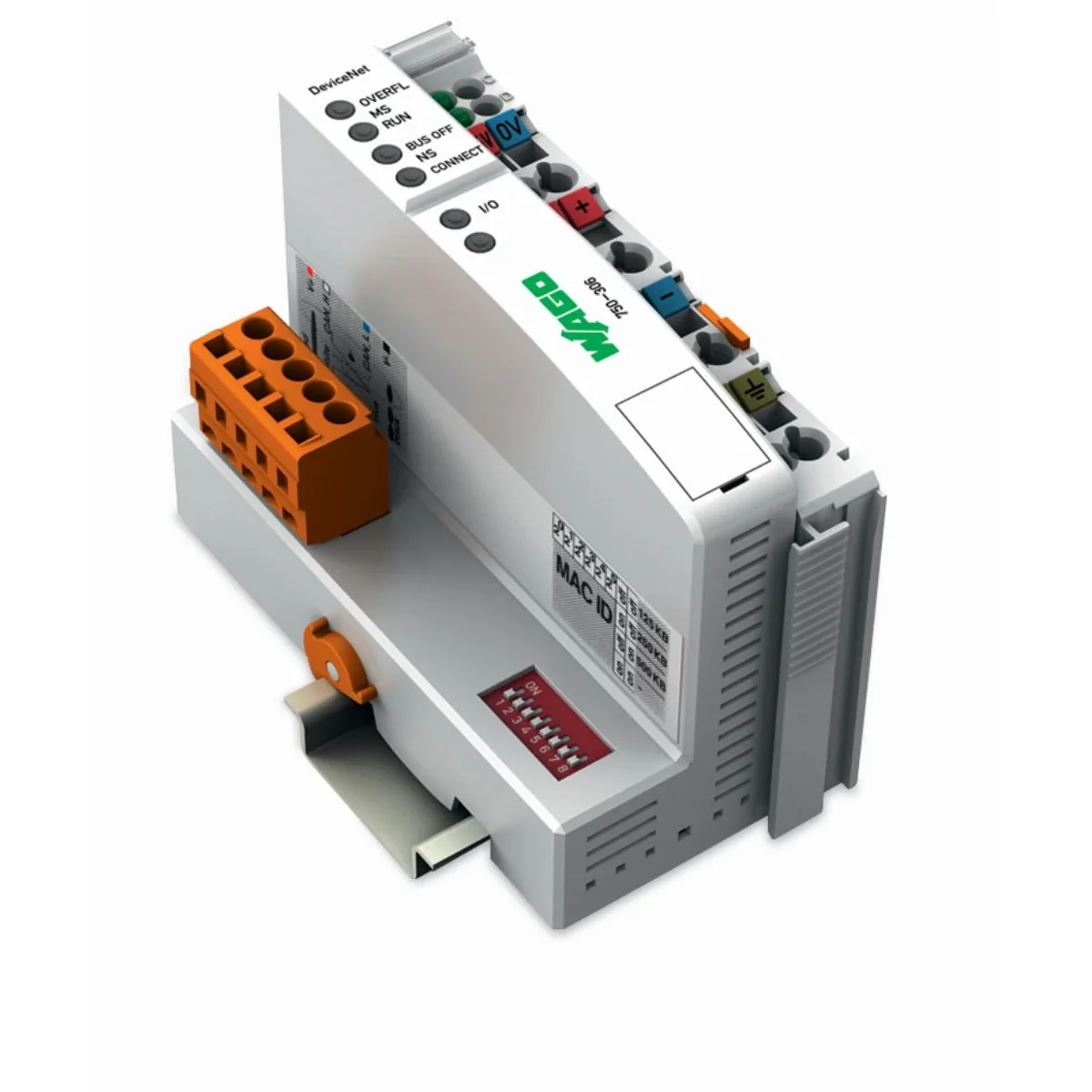

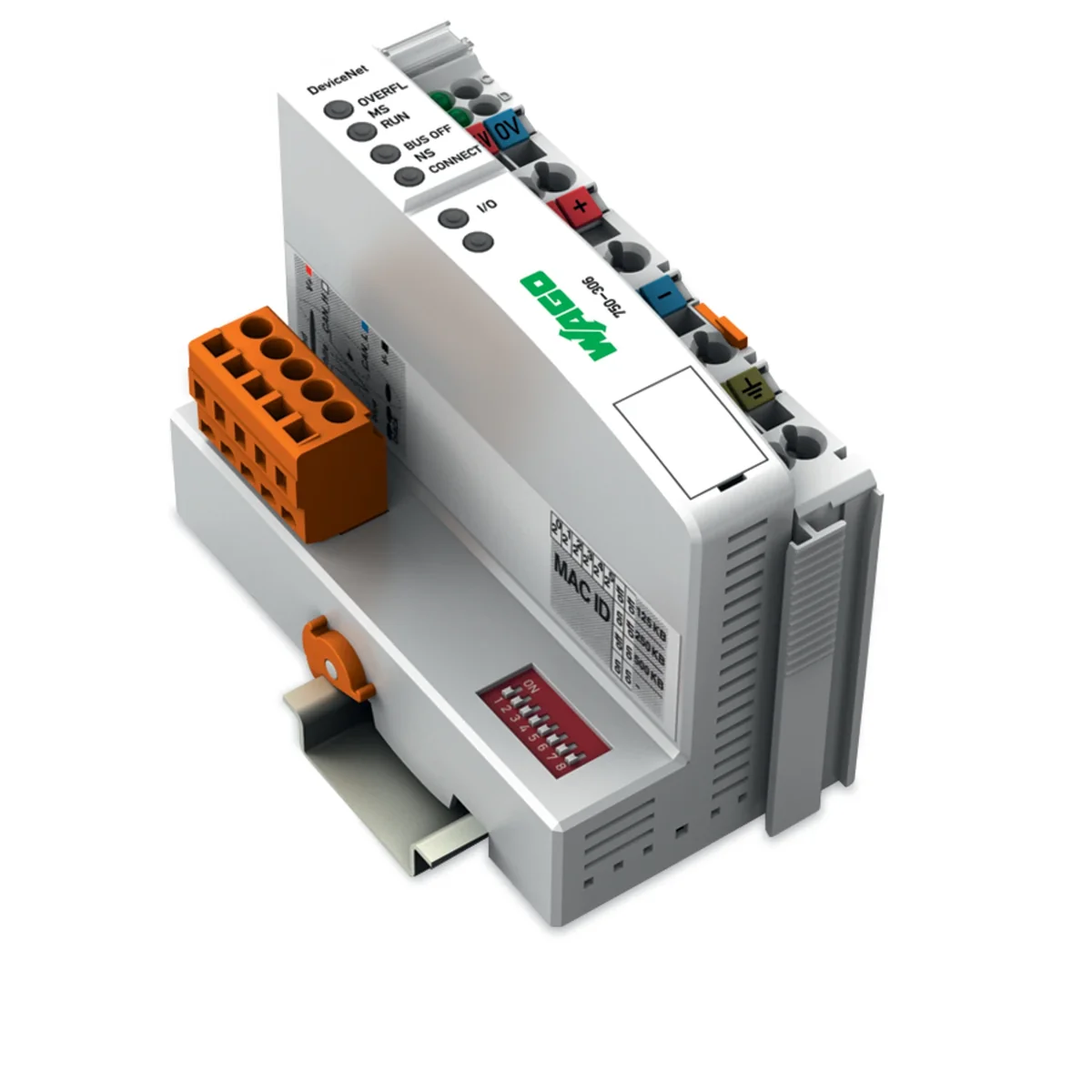

Interfaccia DeviceNet 750-306

L'interfaccia di rete consente ai moduli WAGO?I/O?SYSTEM di essere collegati alla rete di campo DeviceNetTM come slave. L'interfaccia riconosce tutti i moduli I/O collegati e crea un'immagine di processo locale. In ciascun nodo i moduli di ingresso e di uscita possono essere disposti in qualsiasi modo, sia per segnali analogici (scambio dati sotto forma di parole) che per segnali binari (scambio dati a bit).Attraverso la rete DeviceNetTM, l'immagine del processo viene ricreata nel memoria del dispositivo di controllo L'immagine del processo locale è suddivisa in sottoaree di ingresso e di uscita. I dati di processo vengono letti tramite la rete DeviceNetTM e ulteriormente elaborati nel sistema di controllo. I dati di uscita vengono trasferiti tramite la rete DeviceNetTM.I dati dei moduli analogici vengono memorizzati automaticamente nell'immagine del processo locale, nell'ordine in cui i moduli sono disposti nel nodo. I singoli bit dei segnali provenienti dai moduli binari vengono composti in byte, che vengono inseriti nell'immagine di processo dopo i dati dei moduli analogici. Se il numero di bit dei segnali binari consecutivi supera 8, viene generato automaticamente il byte successivo
