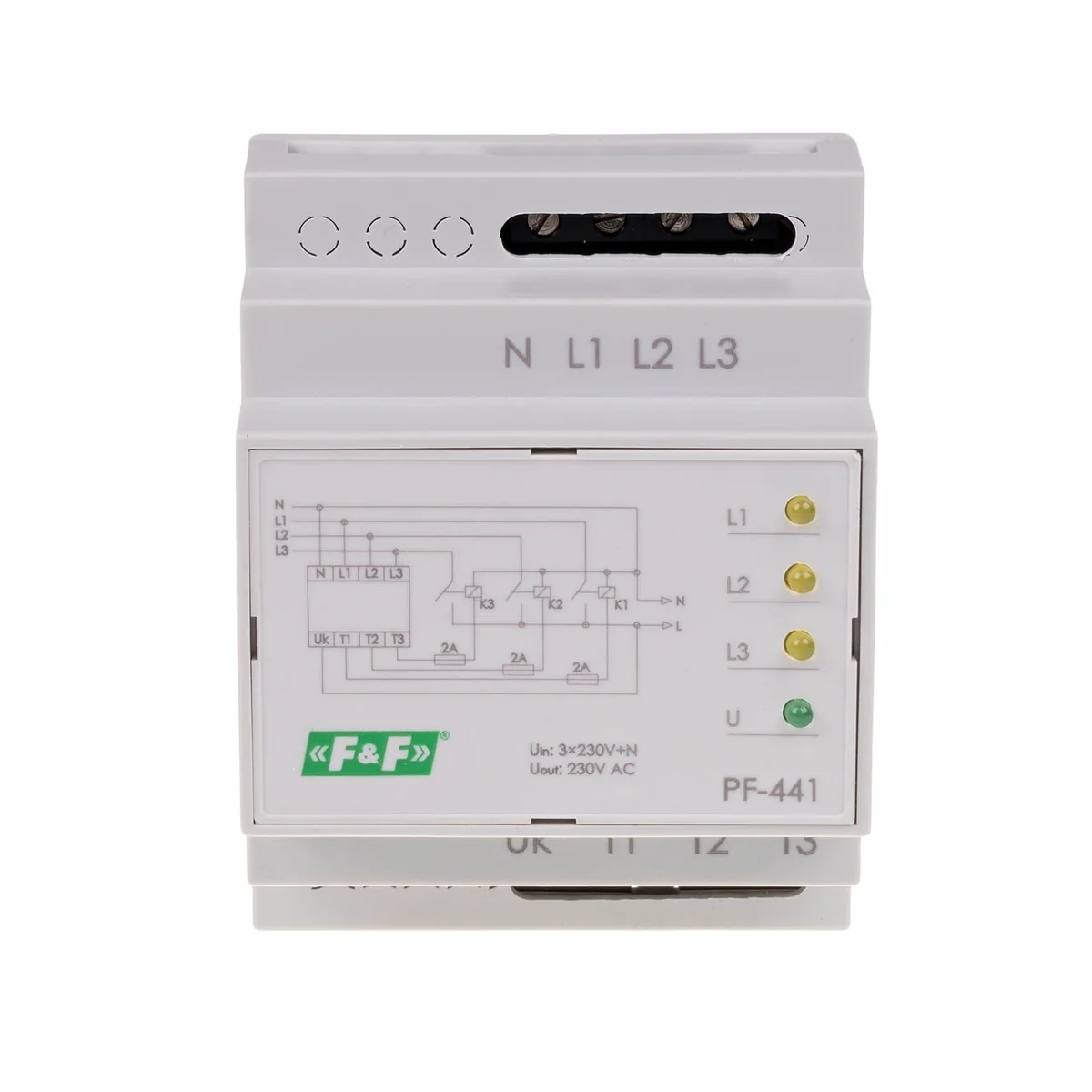

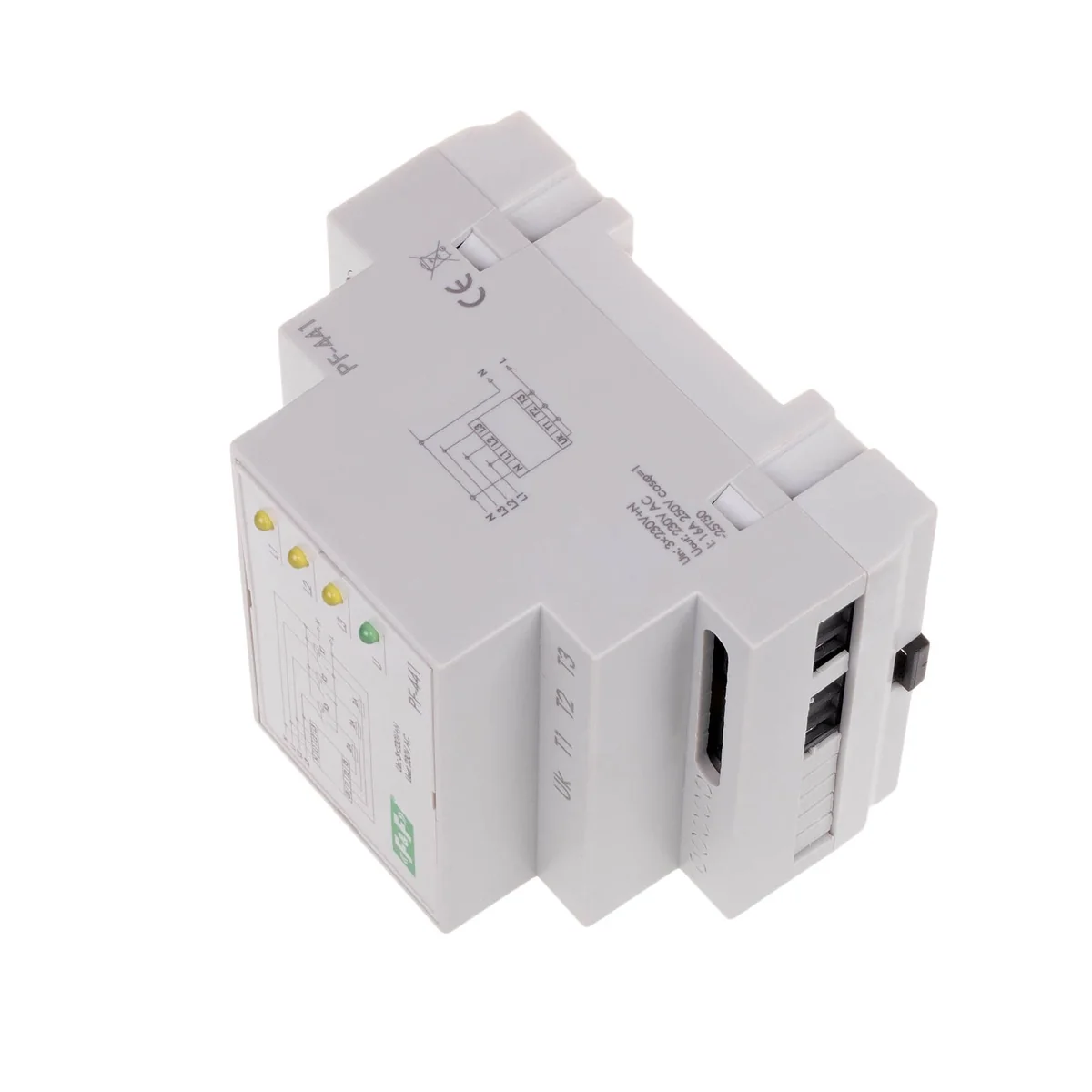

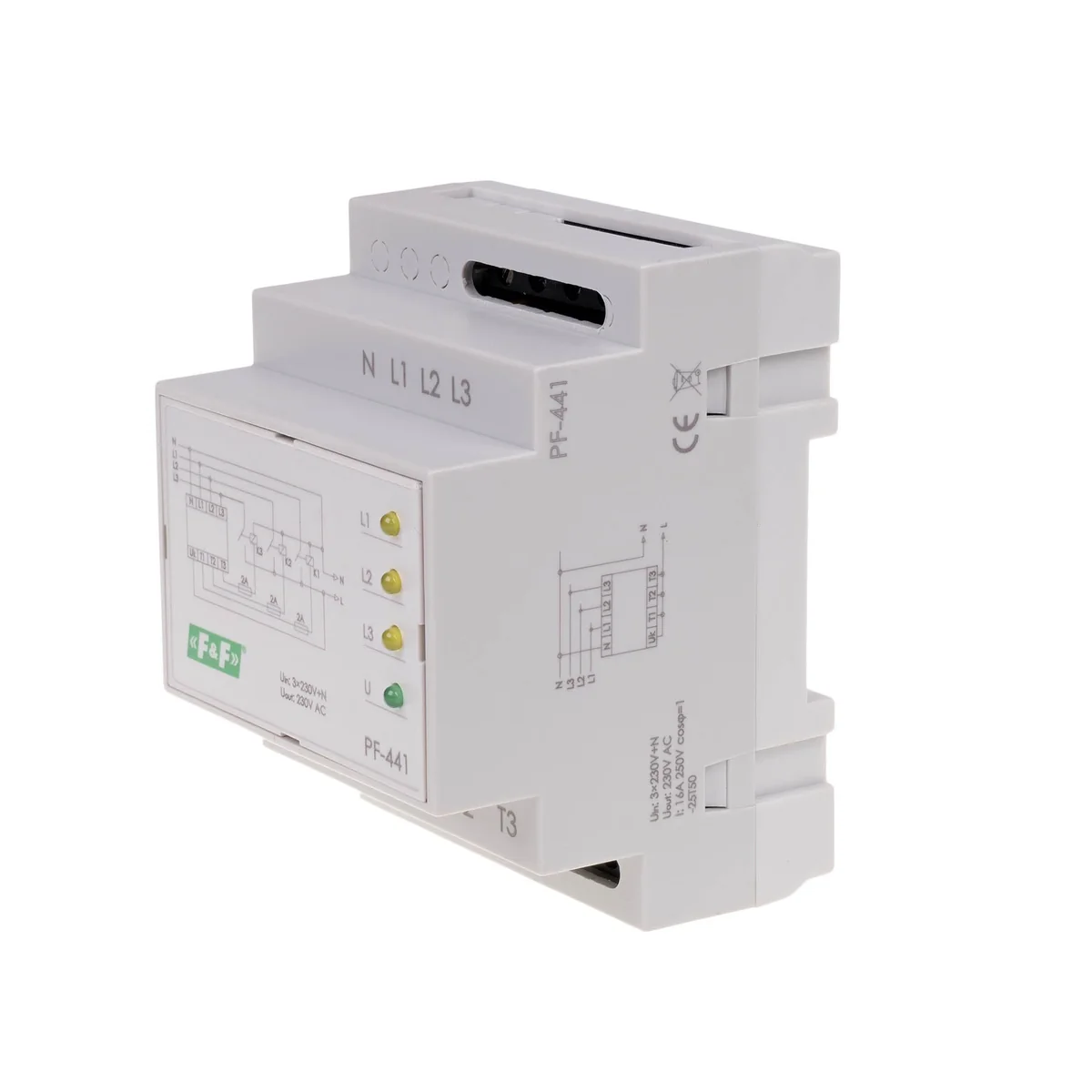

Commutatore di fase automatico PF-441 PF-441

Scopo
L'interruttore di fase automatico viene utilizzato per mantenere la continuità dell'alimentazione a un ricevitore monofase in caso di mancanza di fase di alimentazione o di parametri inferiori la norma.
Funzionamento< br />L'interruttore a connessione diretta viene utilizzato per alimentare un circuito monofase il cui carico non supera i 16 A. Per i circuiti con un carico superiore a 16 A, utilizziamo un sistema composto da un interruttore e tre contattori con capacità di carico opportunamente selezionata.
Una tensione trifase (3) viene fornita all'ingresso dell'interruttore (L1, L2, L3, N ). La tensione monofase (230 V CA), ovvero la tensione di fase di una delle fasi, è diretta all'uscita del commutatore (T1, T2, T3). Il sistema elettronico dell'interruttore controlla i valori di tensione delle fasi fornite. In uscita viene inviata la fase con i parametri corretti. La fase L1 è la fase prioritaria, cioè se i suoi parametri sono corretti, questa fase sarà sempre attivata sull'uscita. In assenza di parametri di tensione corretti nella fase L1 o in sua perdita, il sistema elettronico commuterà la fase L2 in uscita (se i suoi parametri sono corretti). In caso di mancanza contemporanea delle tensioni corrette nelle fasi L1 e L2, in uscita verrà accesa la fase L3. Se nella fase L1 ritorna la tensione di alimentazione corretta, il sistema accenderà questa fase sull'uscita. Il tempo di commutazione (comparsa della tensione in uscita) dopo la mancanza di fase della corrente va da 0,5 a 0,8 secondi (durante questo tempo i ricevitori non sono alimentati). L'ingresso Uk viene utilizzato per controllare le tensioni commutate. Il sistema consente l'accensione di una sola fase. Ciò protegge dalla tensione simultanea di due fasi in uscita, che potrebbe causare un cortocircuito fase-fase. Inoltre, in caso di danneggiamento del contattore (ad esempio interruzione del circuito della bobina, sospensione o bruciatura del contatto di lavoro), il ricevitore verrà commutato su un'altra fase, anche se la tensione in una determinata fase è corretta. Se i contatti del contattore sono permanentemente in cortocircuito, il sistema non passerà ad un altro contattore nonostante la tensione errata in questa fase. Dopo aver inserito la tensione di alimentazione (almeno una fase), il sistema verifica la correttezza delle tensioni collegate per 2 secondi e solo dopo questo tempo inserisce la fase in uscita. Per la segnalazione ottica vengono utilizzati diodi LED: verde - alimentazione; giallo - fase di uscita attivata.
