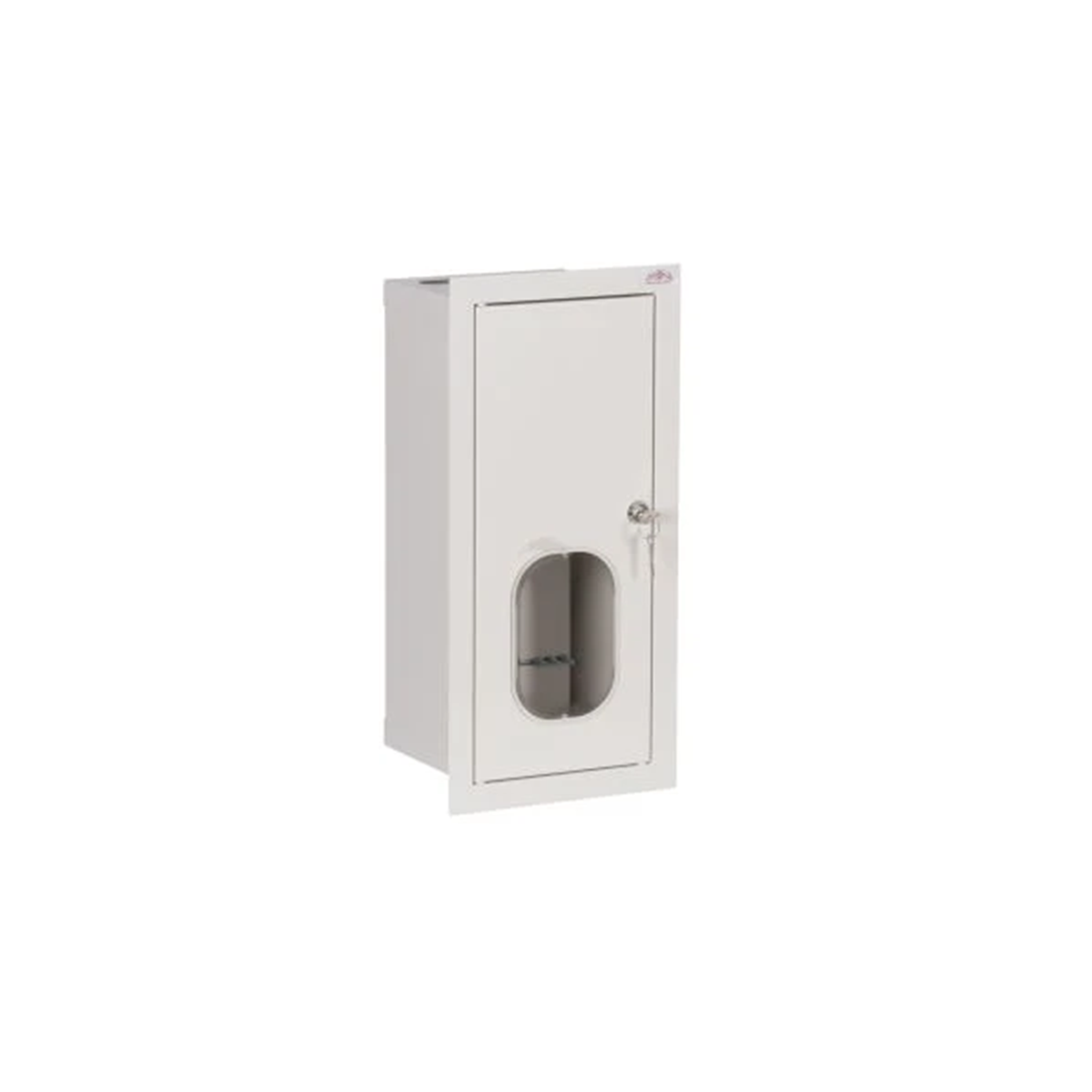

Tableau de distribution métallique à encastrer RL 1F6 ZSZ RL 1F 6 ZSZ

Application :

Les tableaux BT intérieurs, selon le type d'appareillage installé, peuvent, avec la distribution d'électricité, remplir les fonctions suivantes : - contrôle des appareils électriques - contrôle et supervision du processus de production

Méthode d'installation : encastré au mur
Conditions de fonctionnement : humidité de l'air ÷50 %
Température ambiante : max 40 °C min -5°C
Armoire de l'appareillage BT :

Tôle d'acier, 1 mm d'épaisseur, avec un vernis de protection de couleur RAL 9002, appliqué électrostatiquement

Paramètres électriques :

courant nominal continu :
- spécifié dans la fiche du catalogue In <100 A
tension nominale de raccordement : Un=380 V
tension nominale d'isolement : Ui=500V
classe de protection : I
degré de protection : IP 31

Le jeu standard comprend :

boîtier en tôle d'acier
masque de protection
porte fermée par un loquet ou une serrure, plein ou avec verre
socle en plastique socle pour compteur monophasé et/ou triphasé
Rail TH 35/7,5
rails de bornes avec isolateurs
jeu de vis + écrous
conducteur de protection
fiches rondes et rectangulaires en plastique
un jeu d'autocollants avec notice de montage
