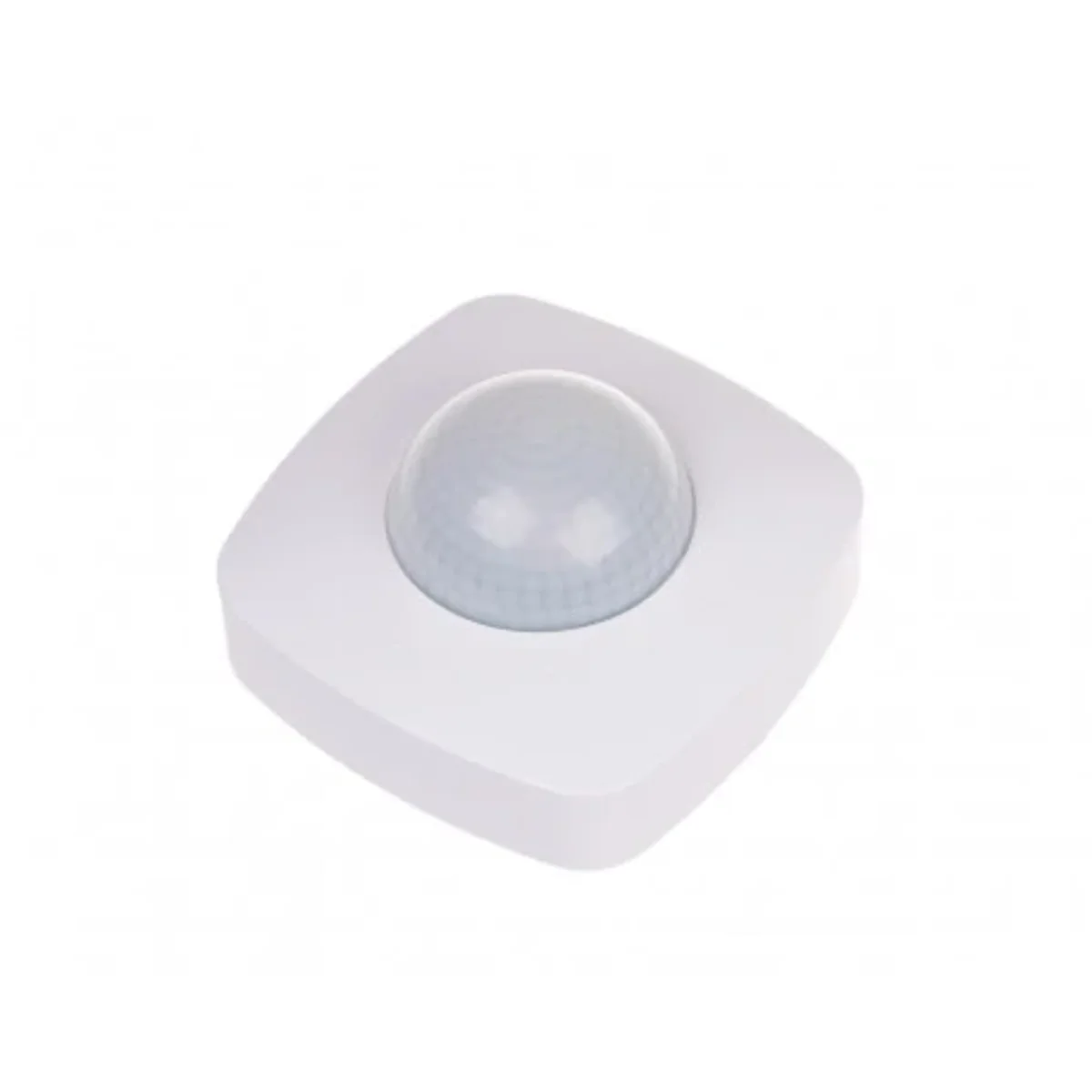

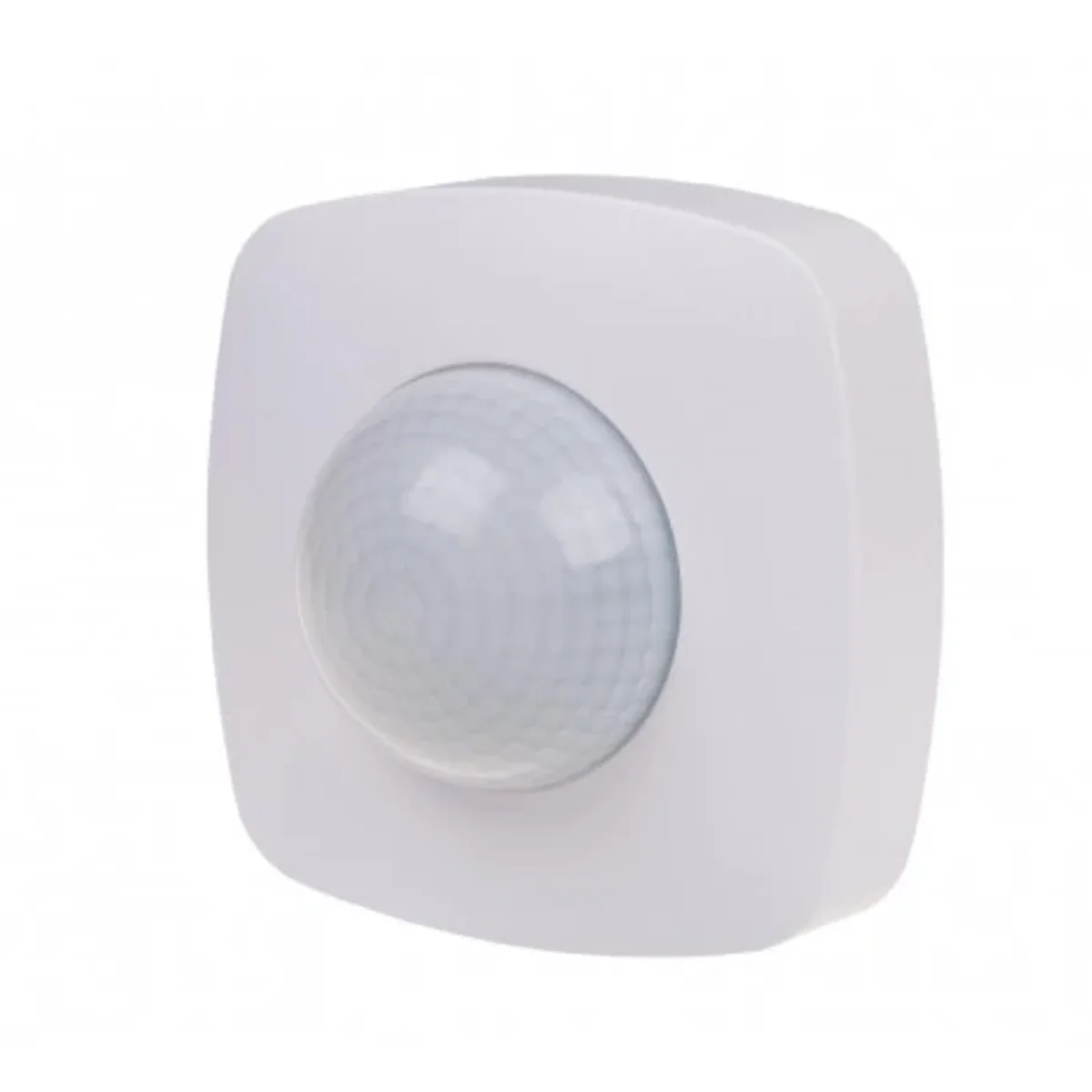

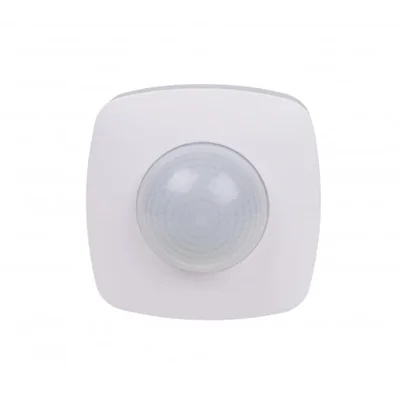

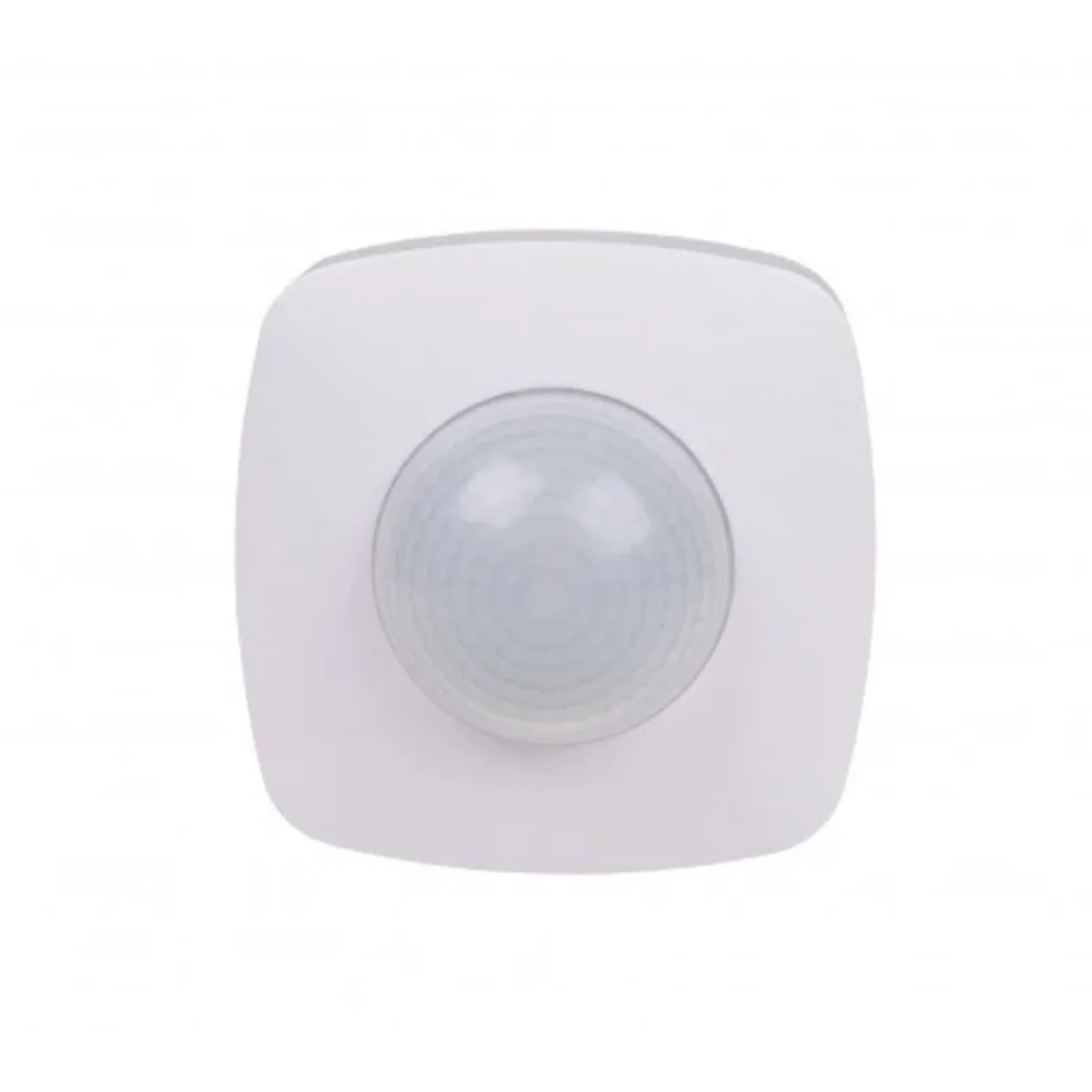

Détecteur de mouvement infrarouge pour une utilisation dans des couloirs étroits avec fonction de détection de présence DR-09

Le capteur de mouvement infrarouge fonctionne en détectant le mouvement des sources lumineuses  ; sources de chaleur, qui se trouvent dans la zone de son fonctionnement. Les éléments significatifs affectant l'efficacité de la détection sont :

• la quantité de chaleur émise par un objet en mouvement et la température ambiante,
• la taille d'un objet en mouvement,
• direction et vitesse de déplacement.

L'efficacité du détecteur de mouvement infrarouge sera la plus faible lorsque :

• la température de l'objet en mouvement est proche de la température ambiante température (par exemple dans une pièce ensoleillée, radiateur dans le champ de détection, etc.),
• l'objet se déplace à faible vitesse directement vers le détecteur de mouvement,
• la taille de l'objet en mouvement l'objet sera petit par rapport à la zone de détection .

Exemples de situations pouvant entraîner un fonctionnement incorrect du capteur de mouvement infrarouge :

• Sources lumineuses situées dans le champ de détection du capteur. Allumer ou éteindre la lumière provoque un changement important et rapide de la température de l'ampoule, qui peut être interprété par le capteur de mouvement infrarouge comme un objet en mouvement.

Paramètres

• Temps d'arrêt : 3 secondes ÷ 9 minutes (± 2 min.).
• Seuil d'activation crépusculaire : 3÷2000 Lx.
• Type de détection : rayonnement infrarouge.
• Connexion : bornes 1,5 mm² ;.
• Température de fonctionnement : -20÷40°C.
• Dimensions : 102×102mm, h : 55mm.
