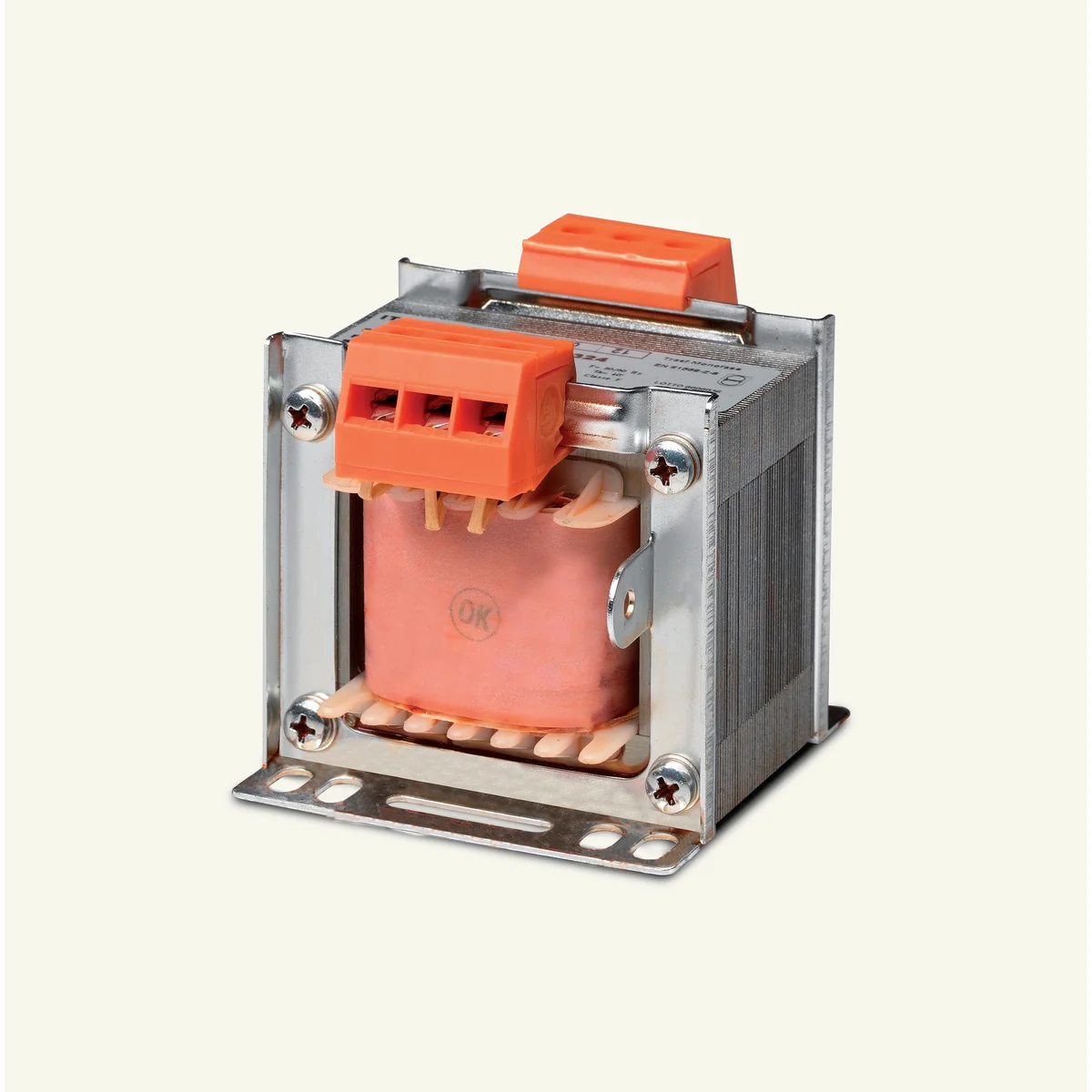

Transformateur de sécurité monophasé TR EURO 1f 12-0-12V 160VA 003801343

Les transformateurs basse tension sont conçus pour fournir aux appareils électriques la tension nominale requise. Les transformateurs du groupe ETITRAFO n'ont pas de protection interne contre les courts-circuits, une protection externe appropriée doit donc être utilisée. Les plaques signalétiques des transformateurs indiquent la valeur du courant nominal requis du fusible protégeant le transformateur contre les effets d'un court-circuit. La protection du côté primaire du transformateur doit être choisie en tenant compte du courant de surtension généré lors de la mise sous tension du transformateur et qui peut atteindre une valeur d'environ 25 fois supérieure au courant nominal du transformateur en environ 10 millisecondes. La protection la plus appropriée pour le transformateur dans ce cas est un fusible à fusion lente gG ou aM ou une protection automatique MCB (disjoncteur à maximum de courant, par exemple ETIMAT) avec une caractéristique de court-circuit D. Une protection du côté secondaire du transformateur doit être mise en place. avec un fusible de caractéristique gF ou gG ou avec un disjoncteur à maximum de courant (ex. ETIMAT) de caractéristique de court-circuit B ou C.
