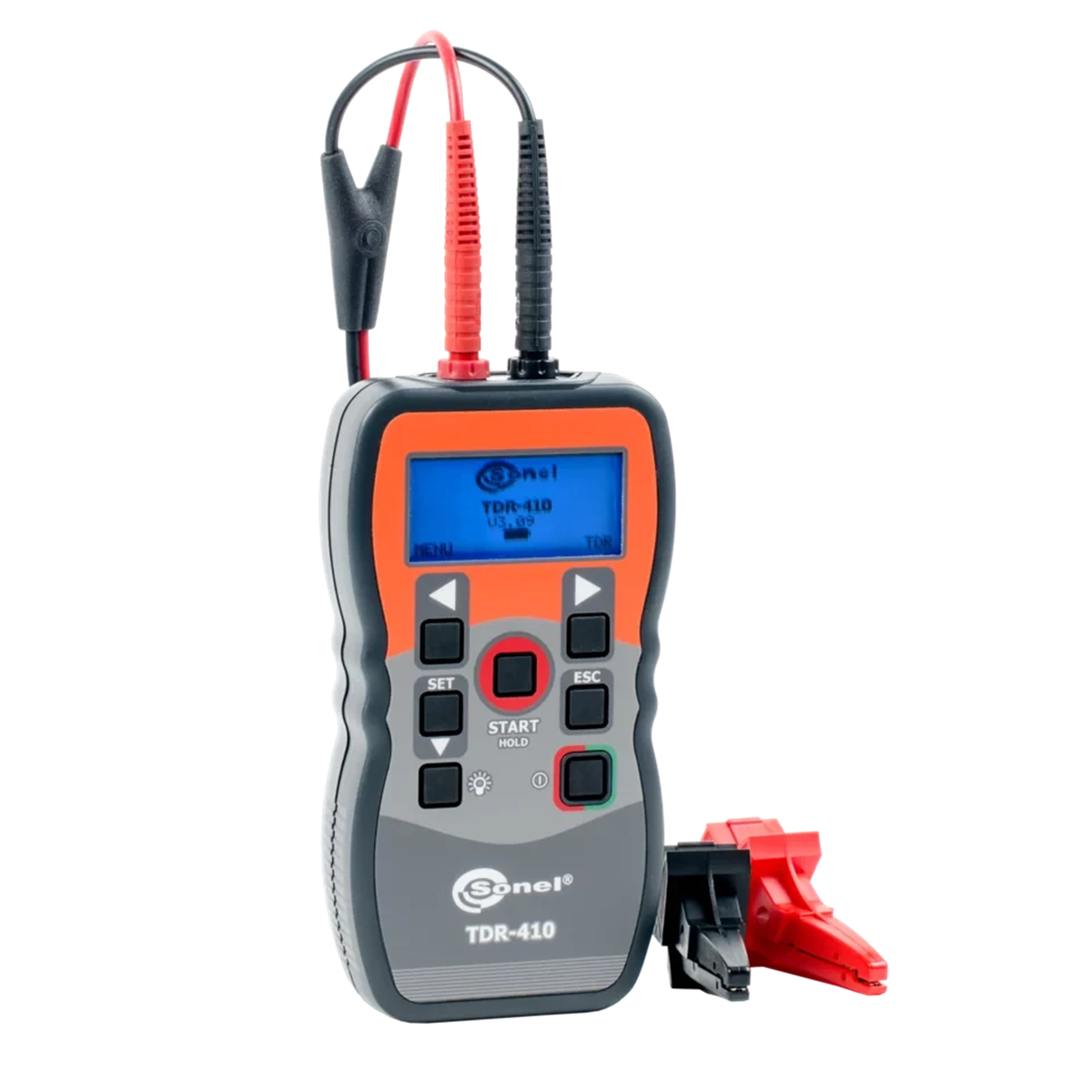

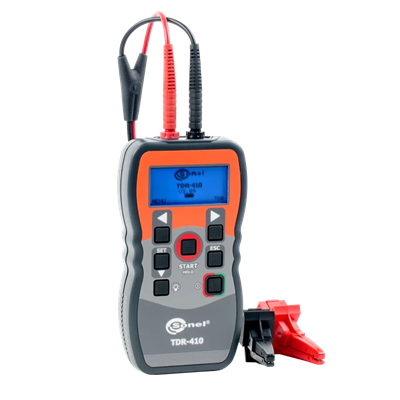

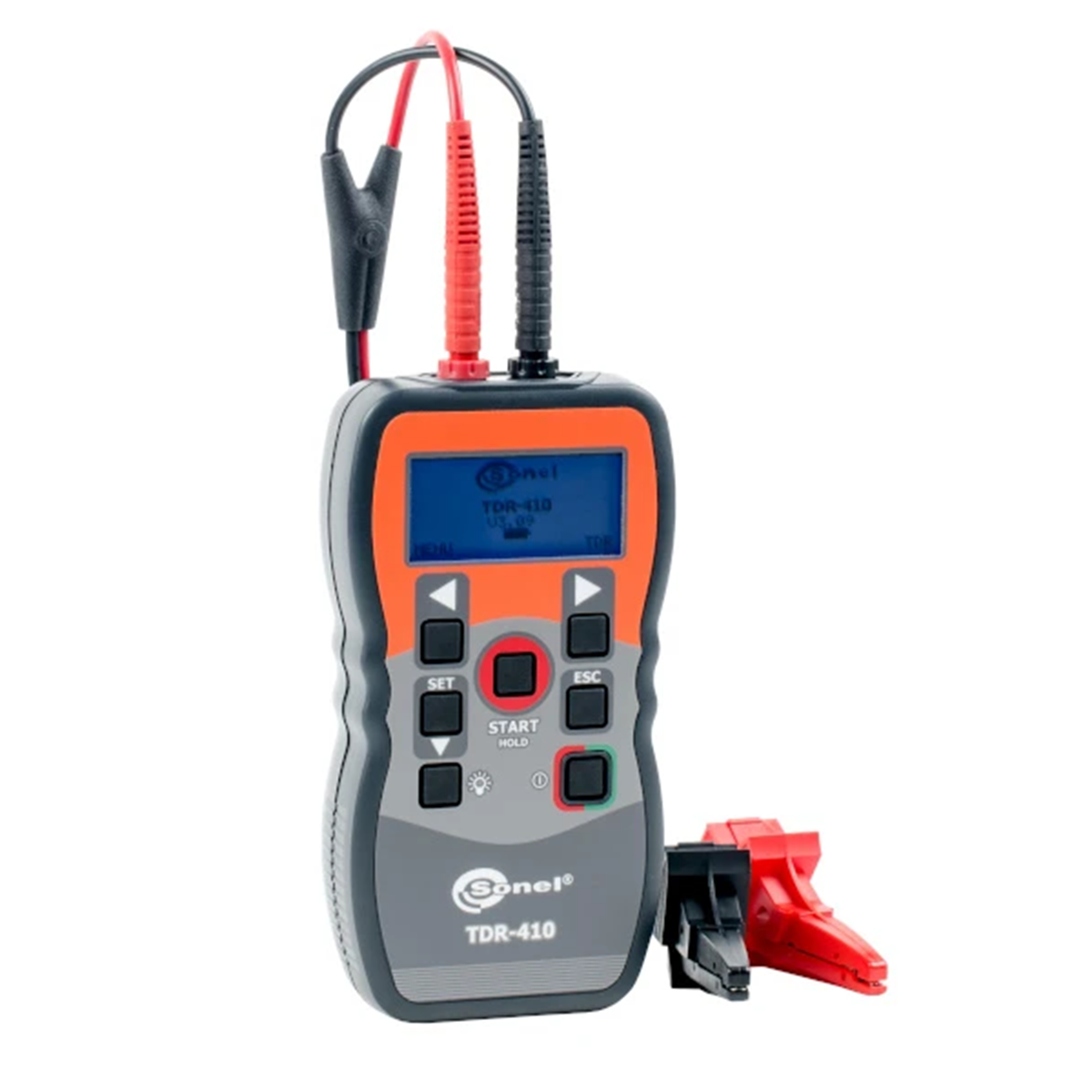

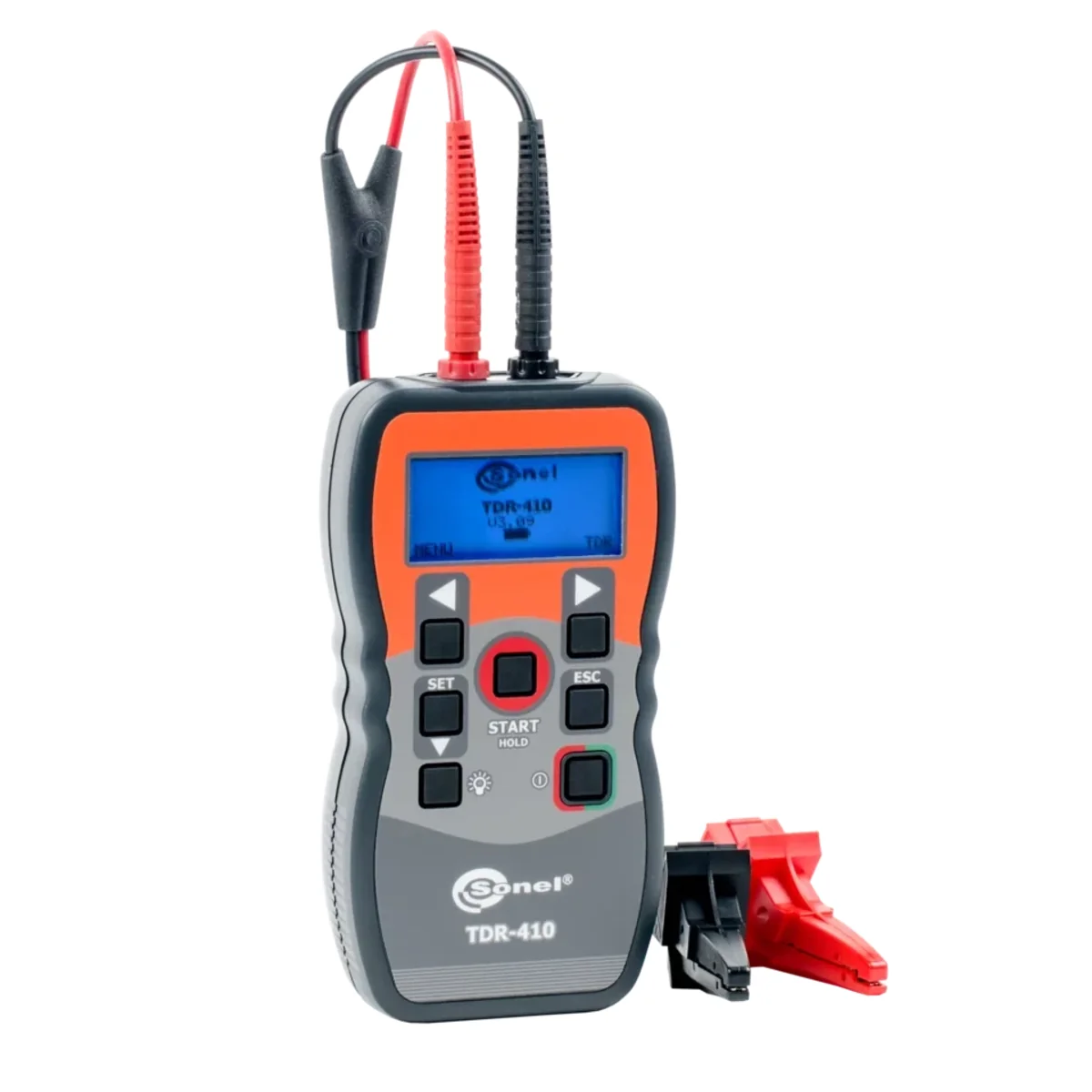

Réflectomètre TDR-410 WMPLTDR410

Réflectomètre TDR-410.

Possibilités :

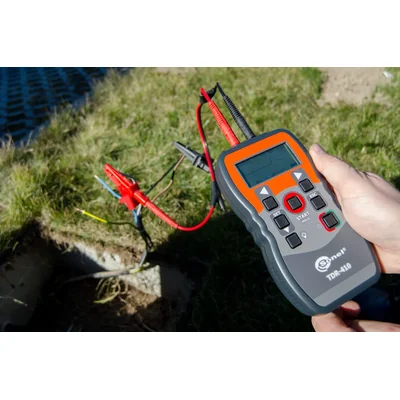

• Localisation des dommages aux câbles d'alimentation.
• Localisation des défauts dans les câbles de télécommunication en cuivre.
• Localisation des défauts dans les câbles coaxiaux.
• Localisation des défauts dans le câblage des infrastructures.
• Détection des ruptures, des courts-circuits , dommages dus à l'humidité et plus de changements dans l'impédance du câble.

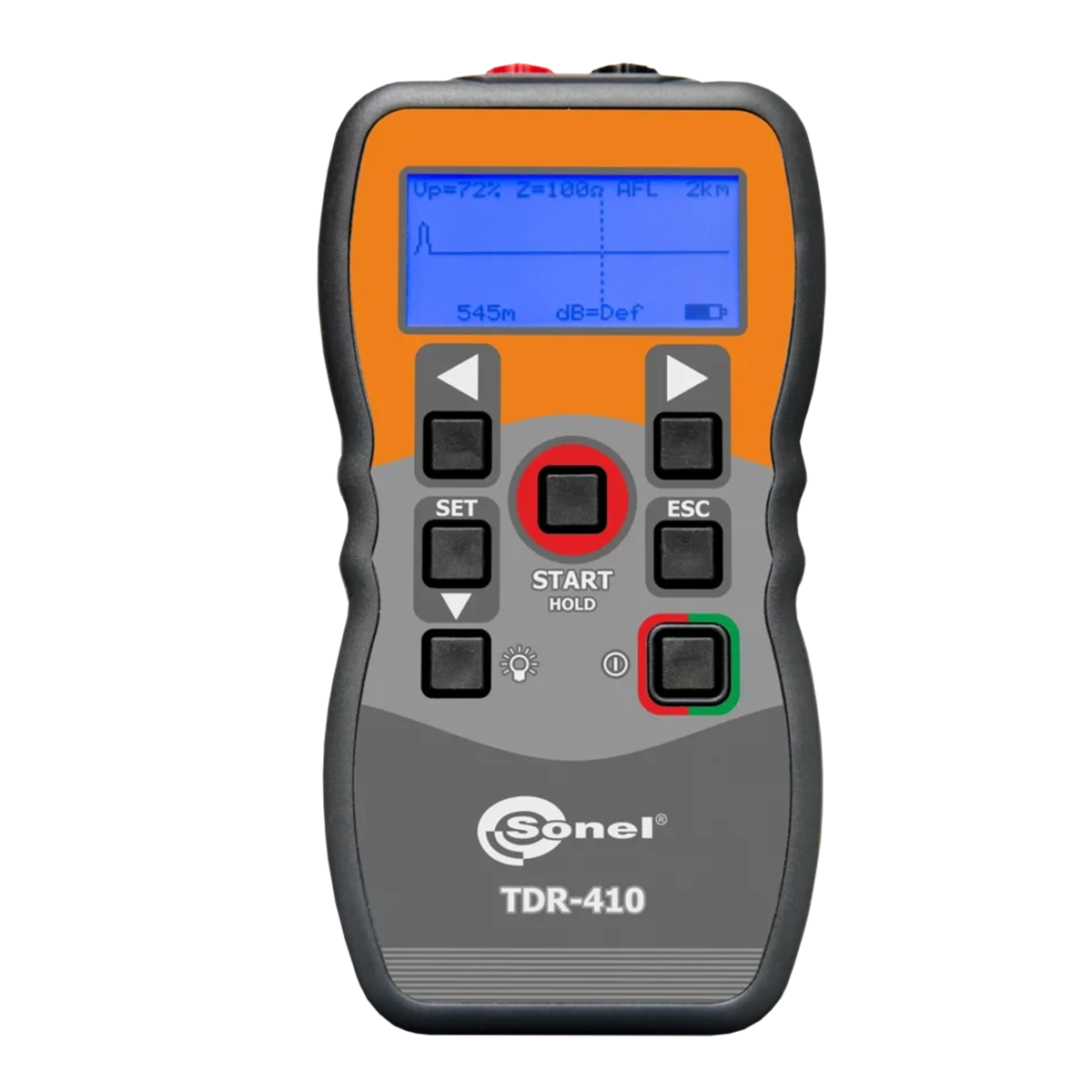

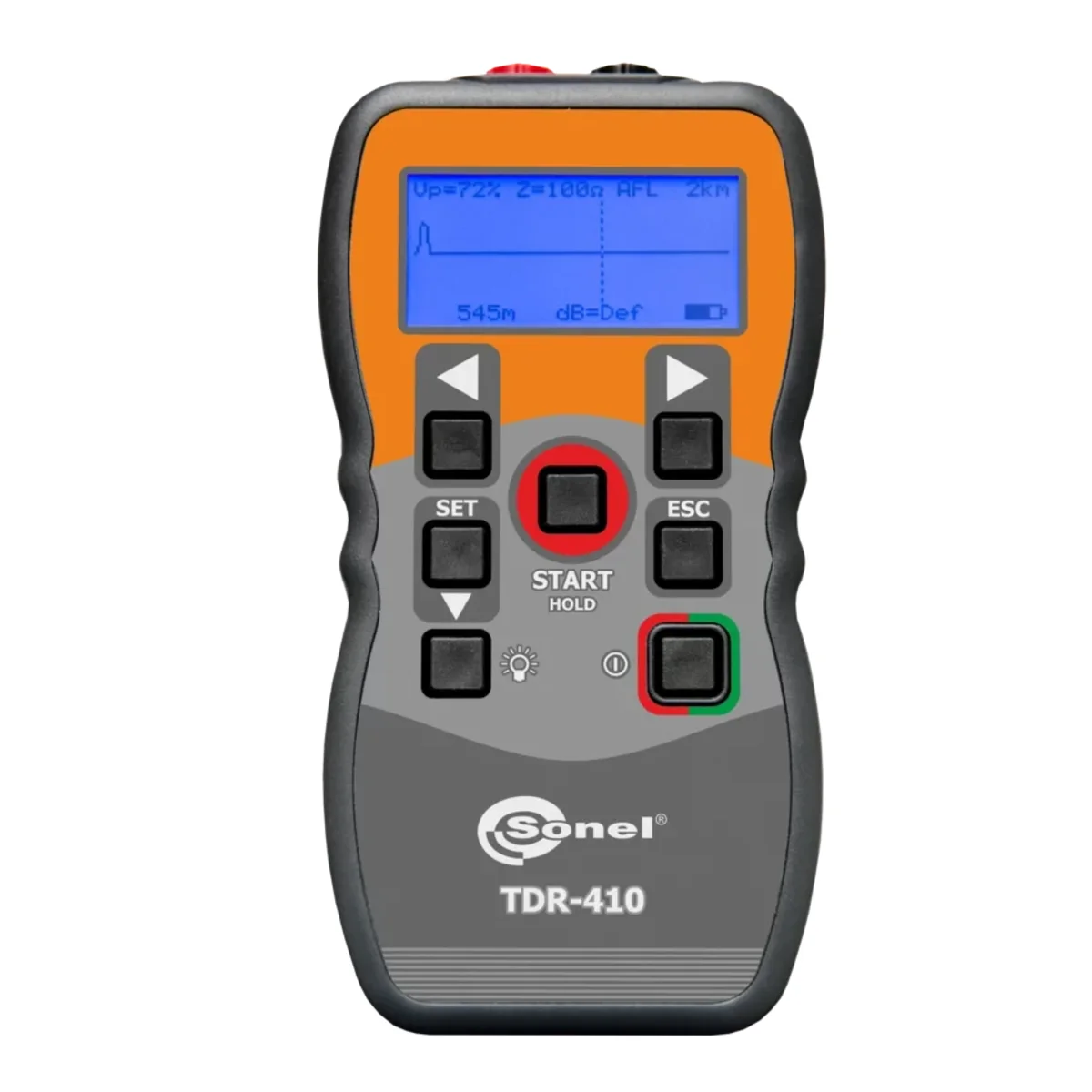

• Image graphique des dommages au câble avec indication automatique de la distance au défaut sur l'écran.

Caractéristiques :

• mode de fonctionnement automatique ou manuel :
• fonction de localisation de défaut automatique (AFL),
• mode de fonctionnement avec gamme et sensibilité manuelles sélection,
• mesure unique déclenchée manuellement ou balayage continu,
• 11 plages de mesure disponibles de 7 m à 4000 m sélectionnées en mode manuel ou sélectionné automatiquement,
• maximum longueur de la mesure : jusqu'à 4000 m d'une extrémité de câble,
• mesure "zone morte" limitée à 0,5 m,
• Ecran LCD 2,5" avec rétro-éclairage,
• Balayage automatique ou mesure de déclenchement manuel,
• sensibilité réglée manuellement ou automatiquement adaptée,
• réglage d'adaptation d'impédance,
• réglage du coefficient de propagation de 1 % à 99 %,
• boîtier étanche et résistant mécaniquement.
• dimensions et poids réduits.

Données techniques :

• Plages de mesure : 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km
• Sélection de la plage : manuelle ou automatique
• Résolution : environ 1 % de la plage sélectionnée
• Précision de la mesure : 1 % de la plage
• Sensibilité :
• min. Réflexion de 3 pixels par défaut
• à 4 km sur câble cuivre 0,6 mm
• Coefficient de propagation : 1 % … 99 % ou 2,5 … 148,5 m/μs< /li>
• Sortie impulsion : 5 Vp-p (circuit ouvert)
• Impédance de sortie : réglable - 25, 50, 75 et 100Ω
• Largeur d'impulsion de sortie : 3 ns … 3 μs (automatique sur sélection de gamme )
• Mode scan : mesure unique ou continue (2 mesures par seconde)
• Générateur de signal acoustique : 810 ... 1110 Hz
• Alimentation : 4 x Piles alcalines AA 1,5 V ou 4 piles NiMH AA
• Autonomie avec un jeu de piles : 30 heures. balayage continu
• Arrêt automatique : après 1, 2, 3, 5 min. ou inactif
• Affichage : LCD 64 x 128 pixels avec rétroéclairage
• Température de fonctionnement : -10 °C … +50 °C
• Température de stockage : -20 ° C … +70 °C
• Protection courant : 250 V AC
