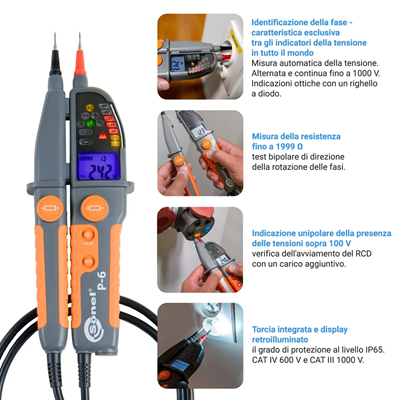

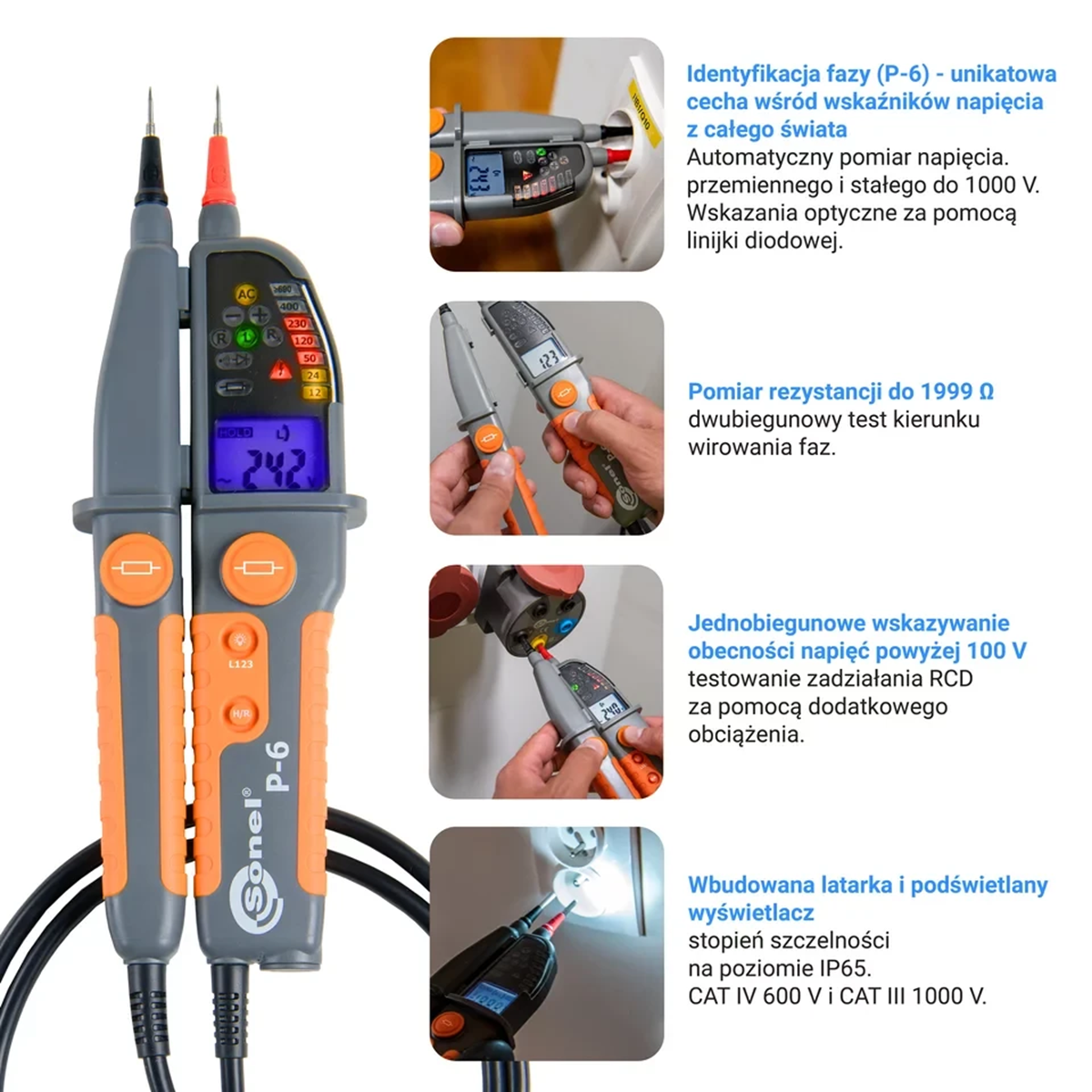

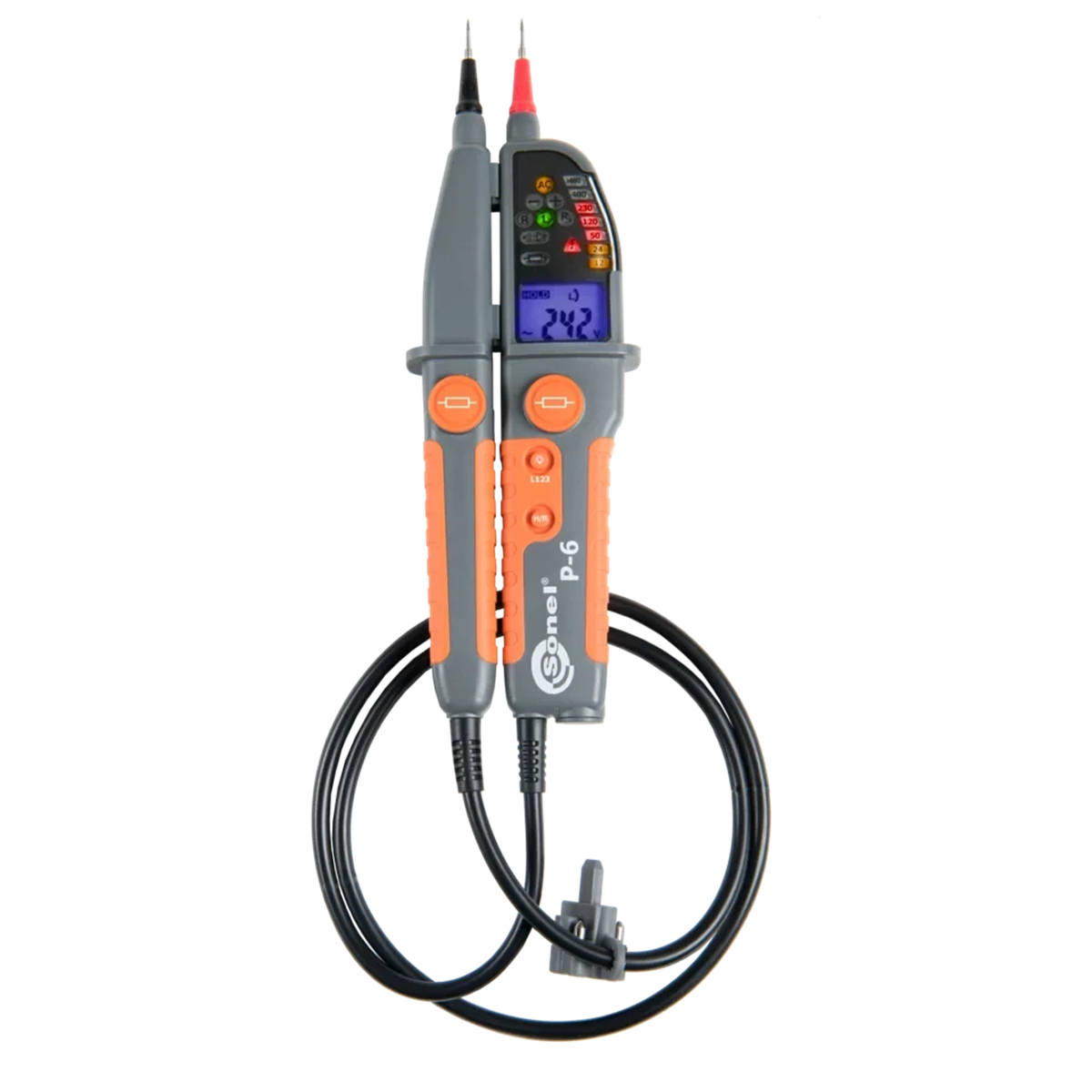

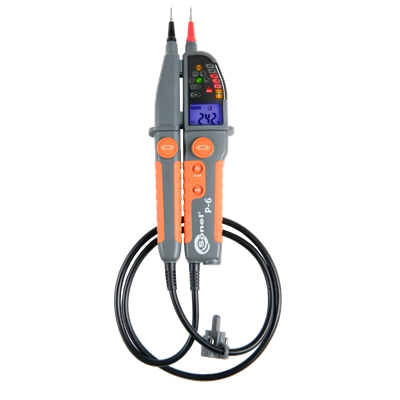

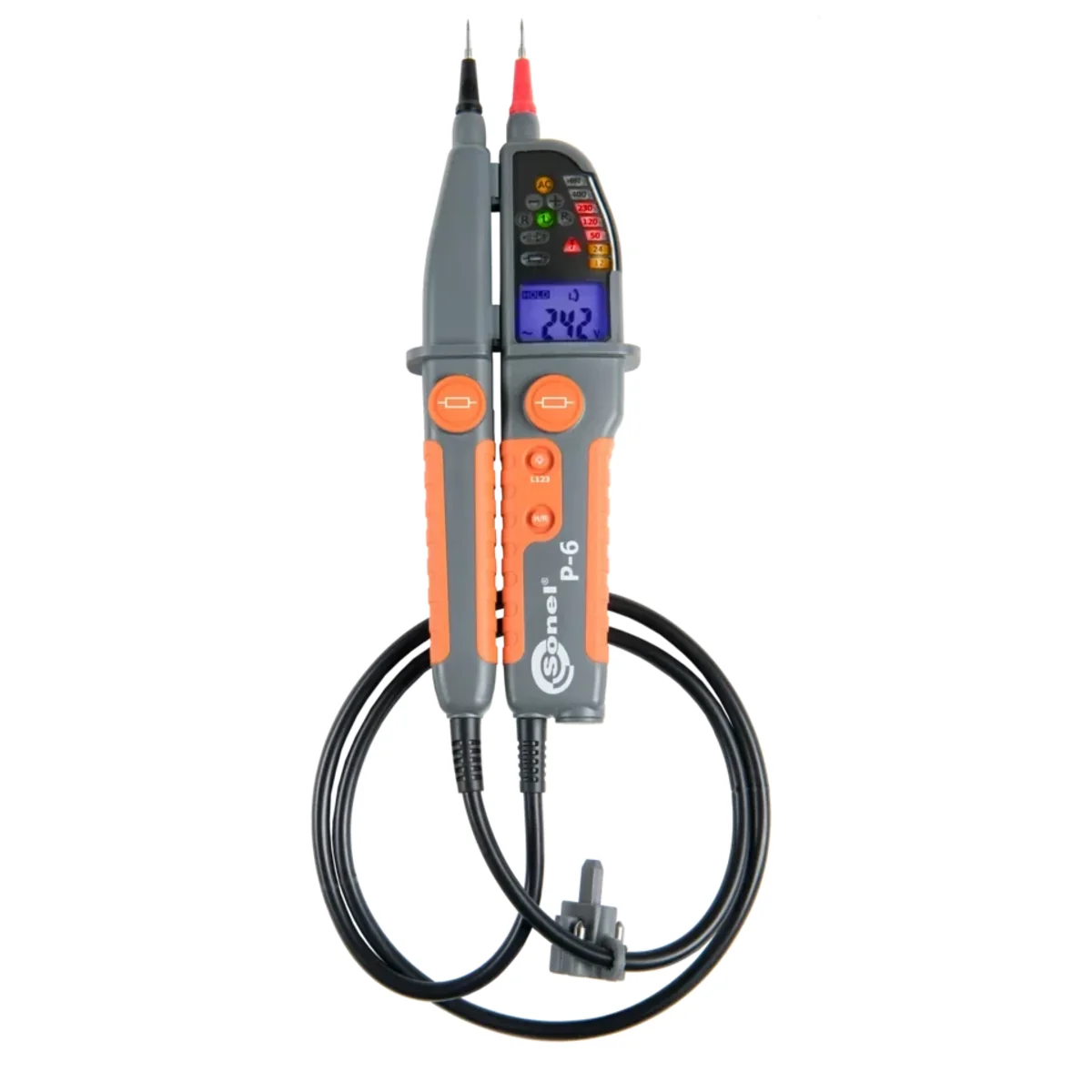

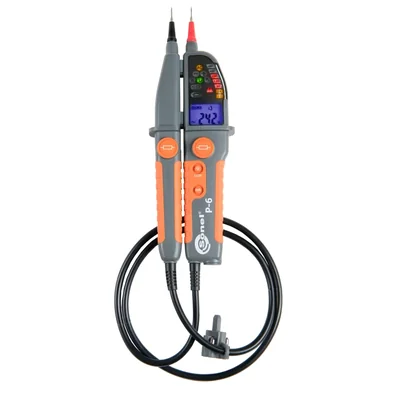

Indicateur de tension bipolaire SONEL P-6 possède toutes les caractéristiques qui caractérisent l'indicateur de tension P-4 et l'indicateur de tension P-5. De plus, le modèle P-6 dispose d'une fonction d'identification de phase qui vous permet de vérifier la conformité de la phase (et son avance ou son retard) par rapport à la phase sur l'objet de référence.
Clé fonctions et attributs de l'instrument P -6 :

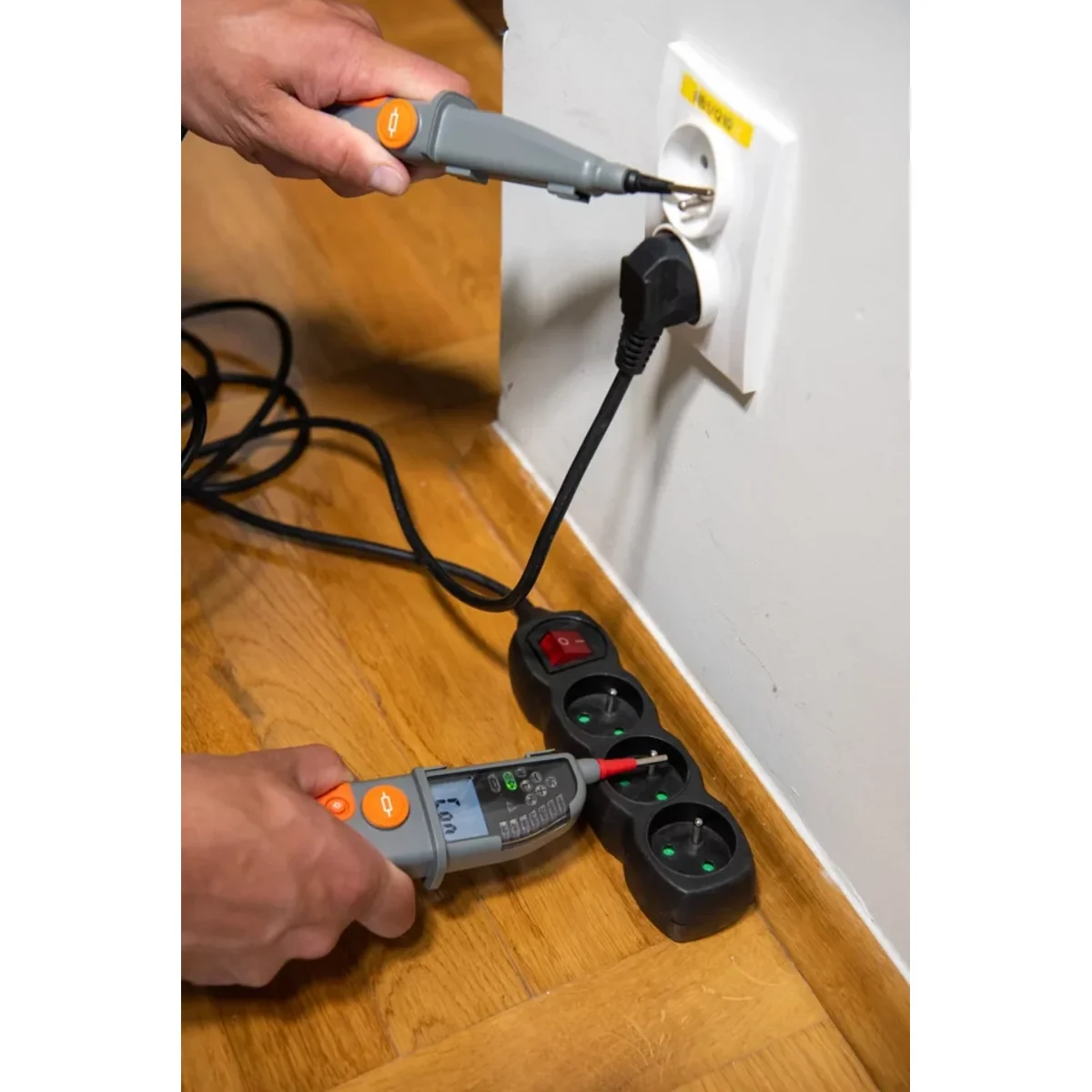

- fonction d'identification de phase pour vérifier la conformité de la phase avec la phase de référence,

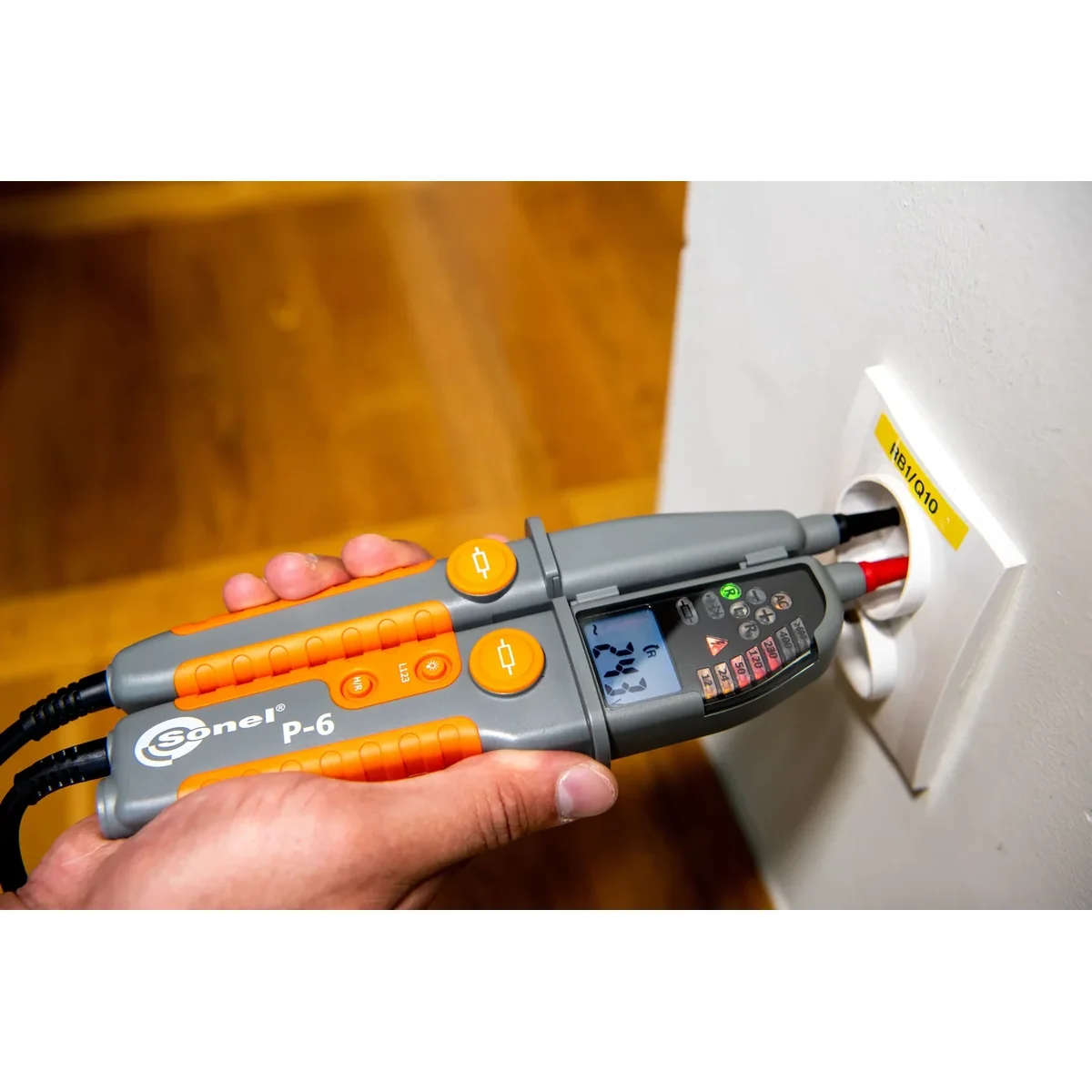

< li>mesure automatique de la tension courant alternatif et continu jusqu'à 1 000 V, - indications optiques à l'aide d'une ligne de diodes et en plus d'un écran LCD ,
- indications sonores lorsque les tensions dangereuses dépassent 50 VAC et 120 VDC,
- test d'activation du RCD à l'aide une charge supplémentaire,
- indication de continuité, automatiquement après connexion à l'objet,

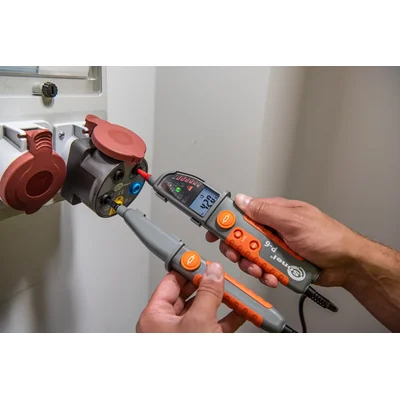

- test de sens de rotation de phase bipolaire, li>
- indication unipolaire de la présence de tensions supérieures à 100 V,
- mesure de résistance jusqu'à 1999 Ω,
- possibilité de maintenir le résultat de la mesure grâce à la fonction HOLD,
- boîtier renforcé à deux composants pour éviter les dommages mécaniques et les chutes,

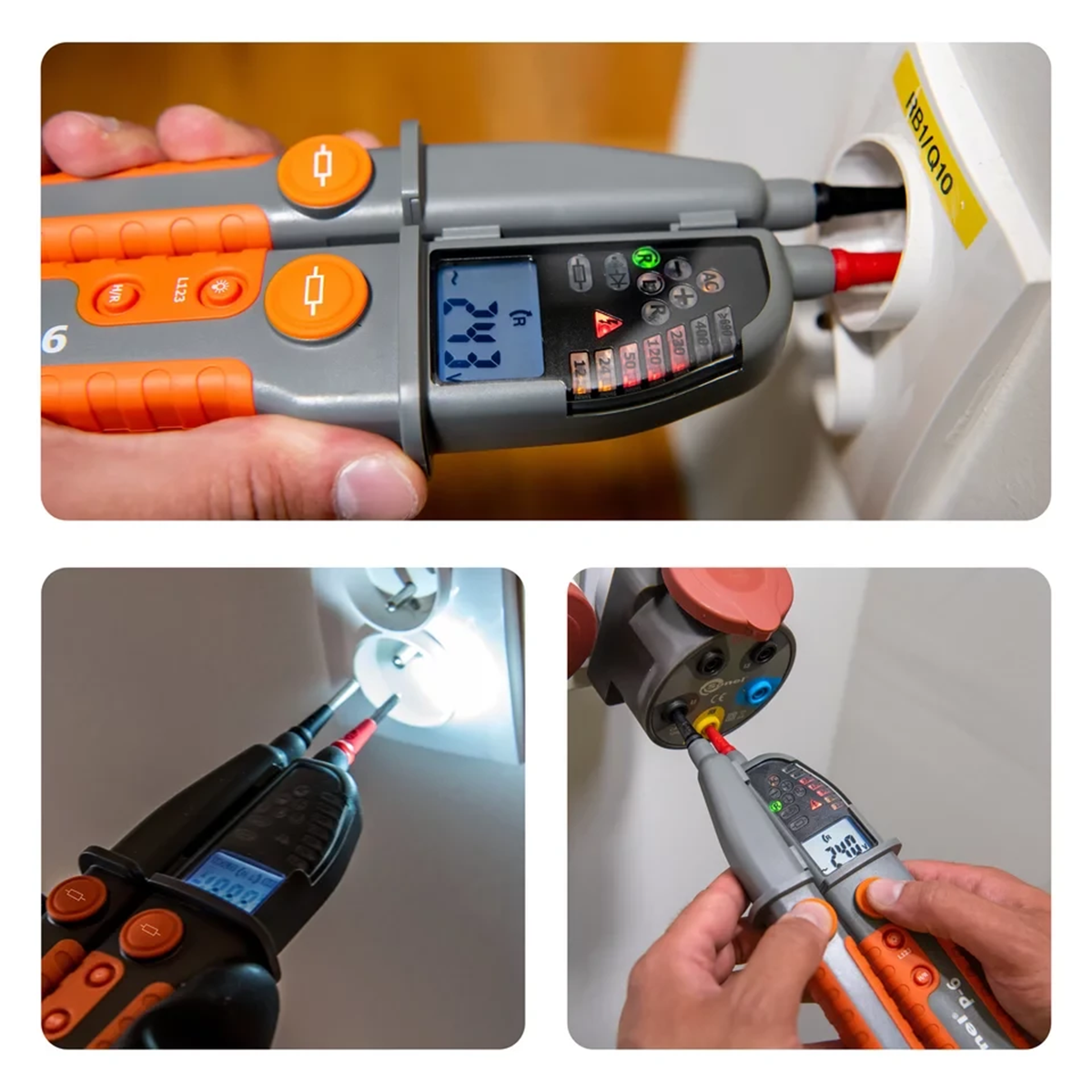

- lampe de poche intégrée et écran rétroéclairé pour mesures en cas d'éclairage insuffisant,
- degré de protection IP65 garantit l'étanchéité à la poussière et la protection contre les inondations,
- la sécurité grâce à la catégorie de mesure CAT IV 600 V et CAT III 1000 V.< /li>
Données techniques :
Phase fonction d'identification :
- temps maximum d'identification de phase : 20 secondes
- détermination de la phase par rapport à la référence : identique (L1), avance (L2) , inductif (L3)
Mesure des tensions DC et AC :
- sur une ligne de diodes (bargraphe) : 12 , 24, 50, 120, 230, 400, ≥690 V,
- sur un afficheur LCD rétro-éclairé jusqu'à 1000 V,
- détermination de la tension : polarité AC ou DC.< /li>
Test de continuité :
- signalisation de résistance pour R&le ; 400 kΩ,
- signalisation lumineuse et sonore.
Mesure de résistance :
- plage de mesure vers le haut à 1999 Ω.

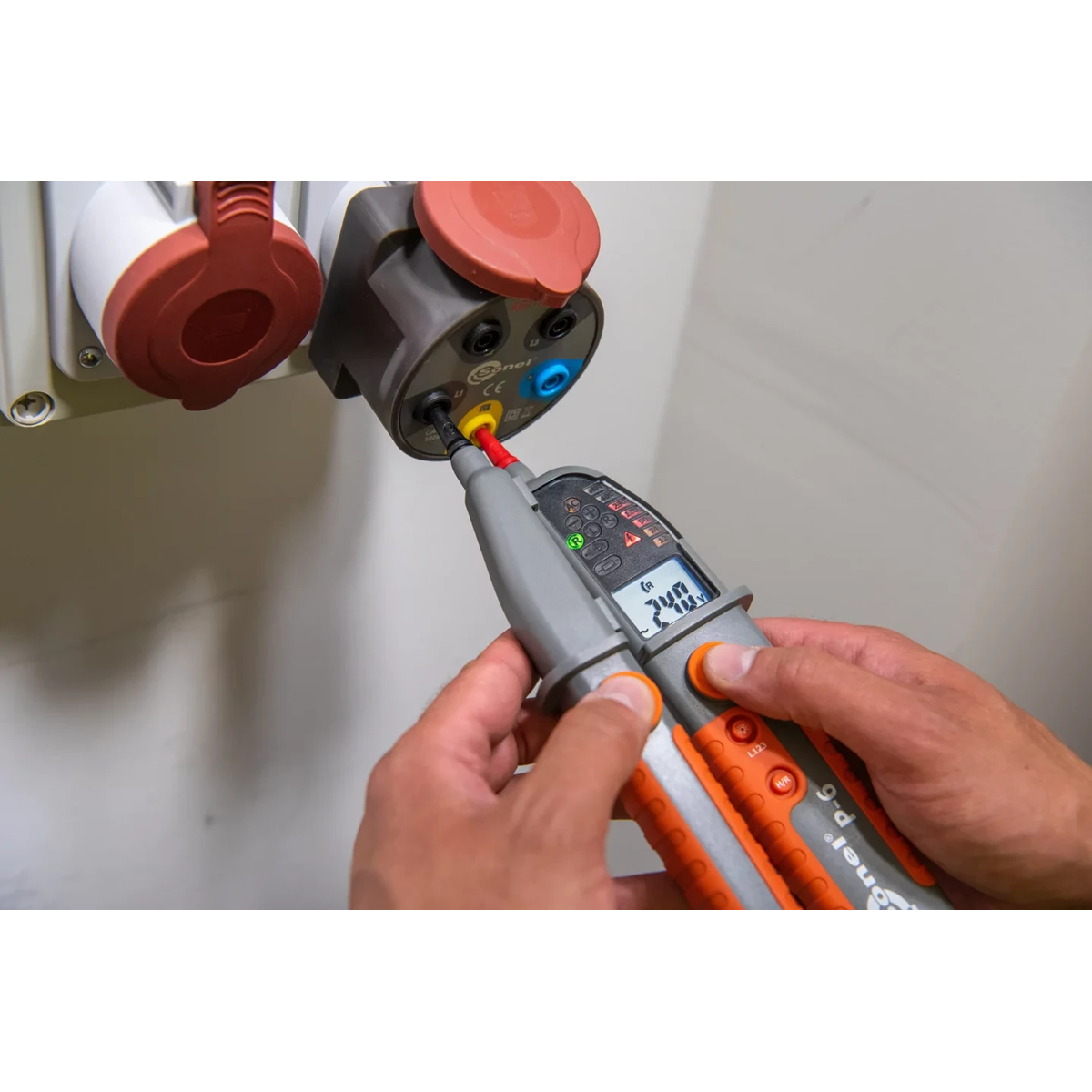

Indicateur de rotation de phase :
- indication de séquence de phase pour >100 V.
Indication de phase unipolaire :
- signalisation optique et acoustique pour >100 V.

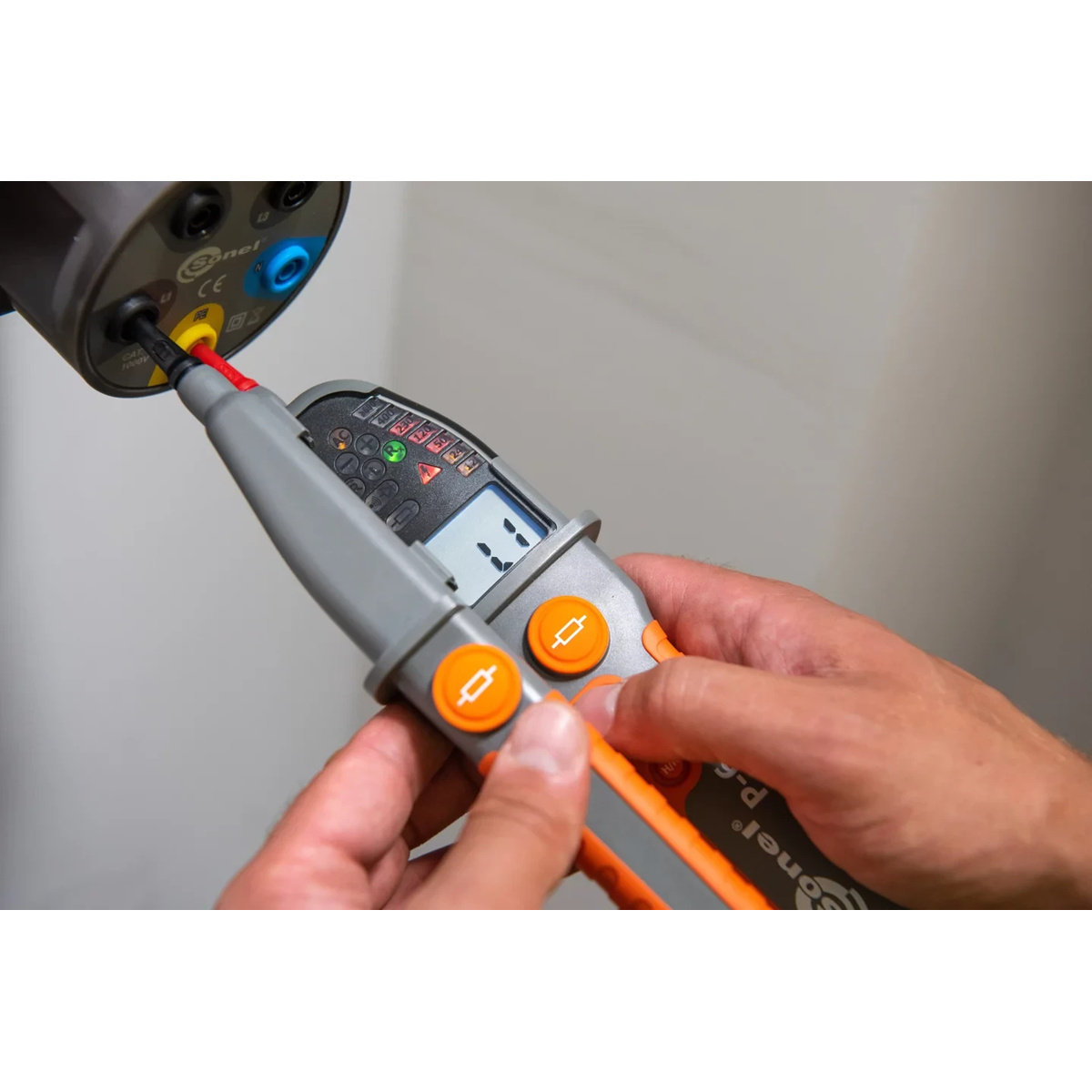

Test disjoncteur différentiel :
- Test des disjoncteurs IΔn ≤30 mA.
Autres données :
- Affichage : LCD rétro-éclairé 3½ ; chiffres, lecture 1999 avec indicateurs de fonction.
- Maintien du résultat : bouton HOLD pour maintenir le résultat sur la barre LED et l'écran LCD.
- Fréquence de travail : 16..400 Hz.< /li>
- Catégorie de mesure selon PN-EN 61010-1 : CAT III 1000 V, IV 600 V.
- Type d'isolation selon PN-EN 61010-1 : double, classe II.
- Alimentation du compteur : 2 x LR03 AAA 1,5 V (piles alcalines recommandées).
- Température de fonctionnement / stockage : -15..+55 °C / -20..+70 °C ;C.
- Poids sans piles : 267 g.

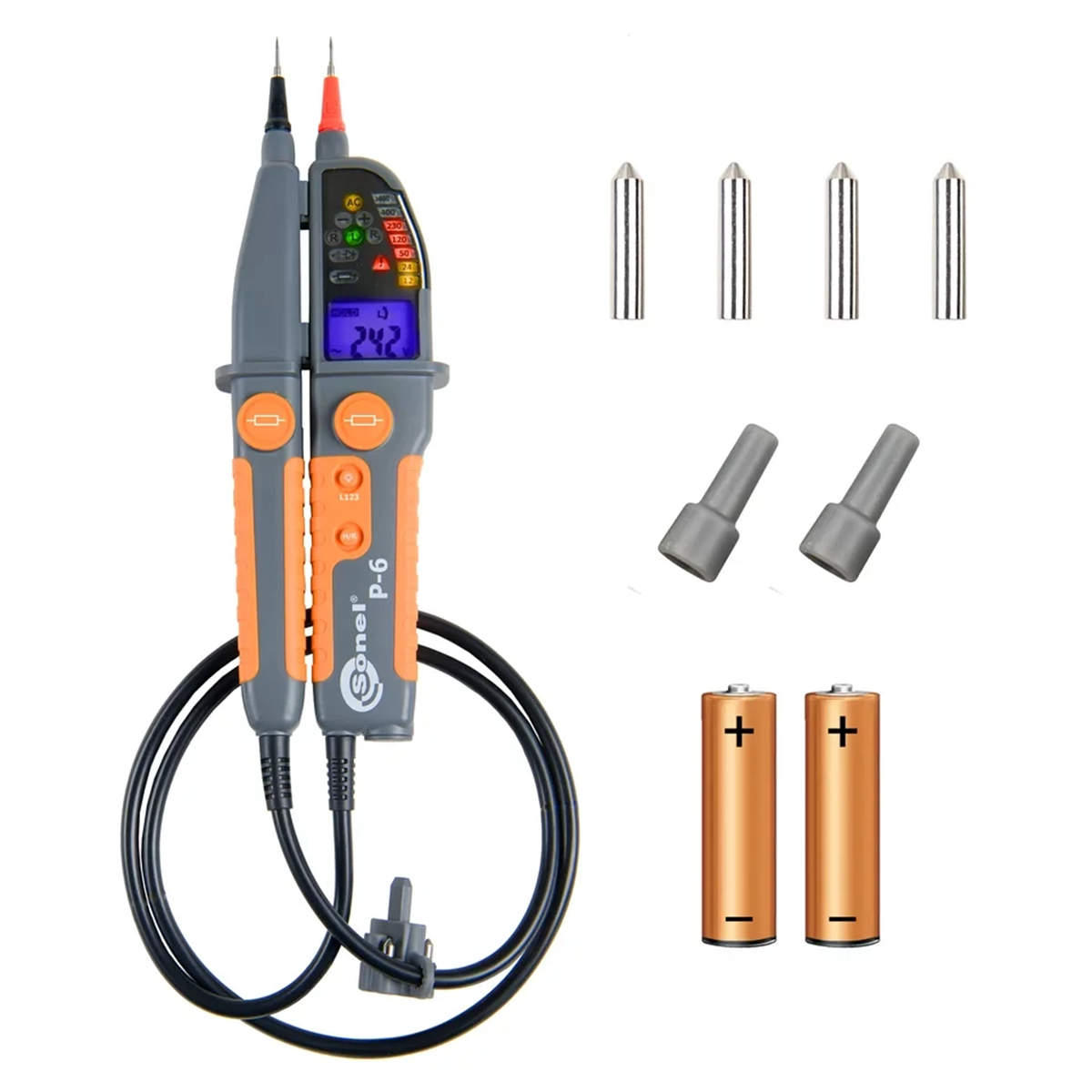

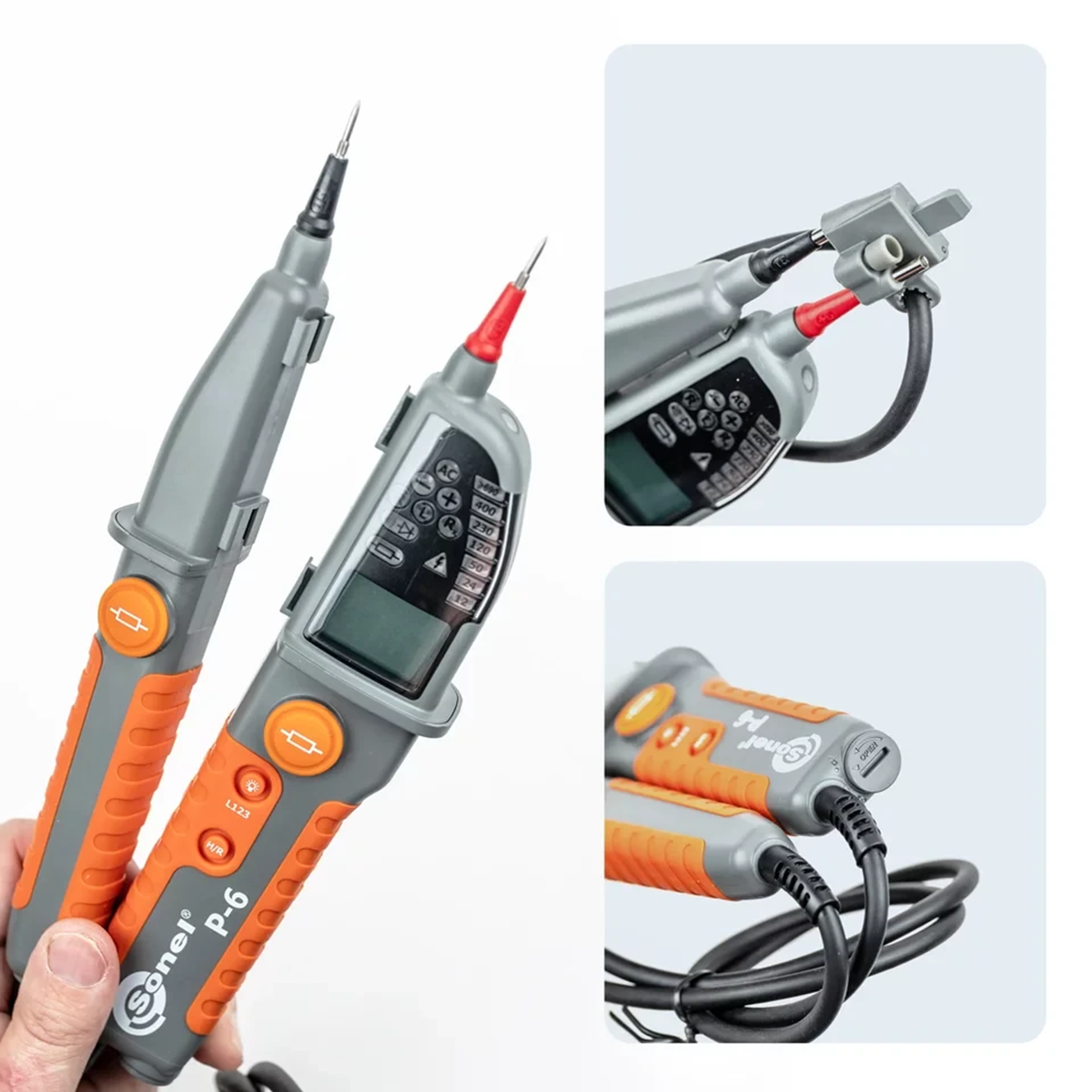

- Pointes de mesure : Ø2 mm/ Ø 4mm/L 4mm (GS38).
- Éclairage du lieu de mesure : lampe de poche intégrée.
- Les appareils répondent aux exigences des normes suivantes : PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, EN 61243-3.
