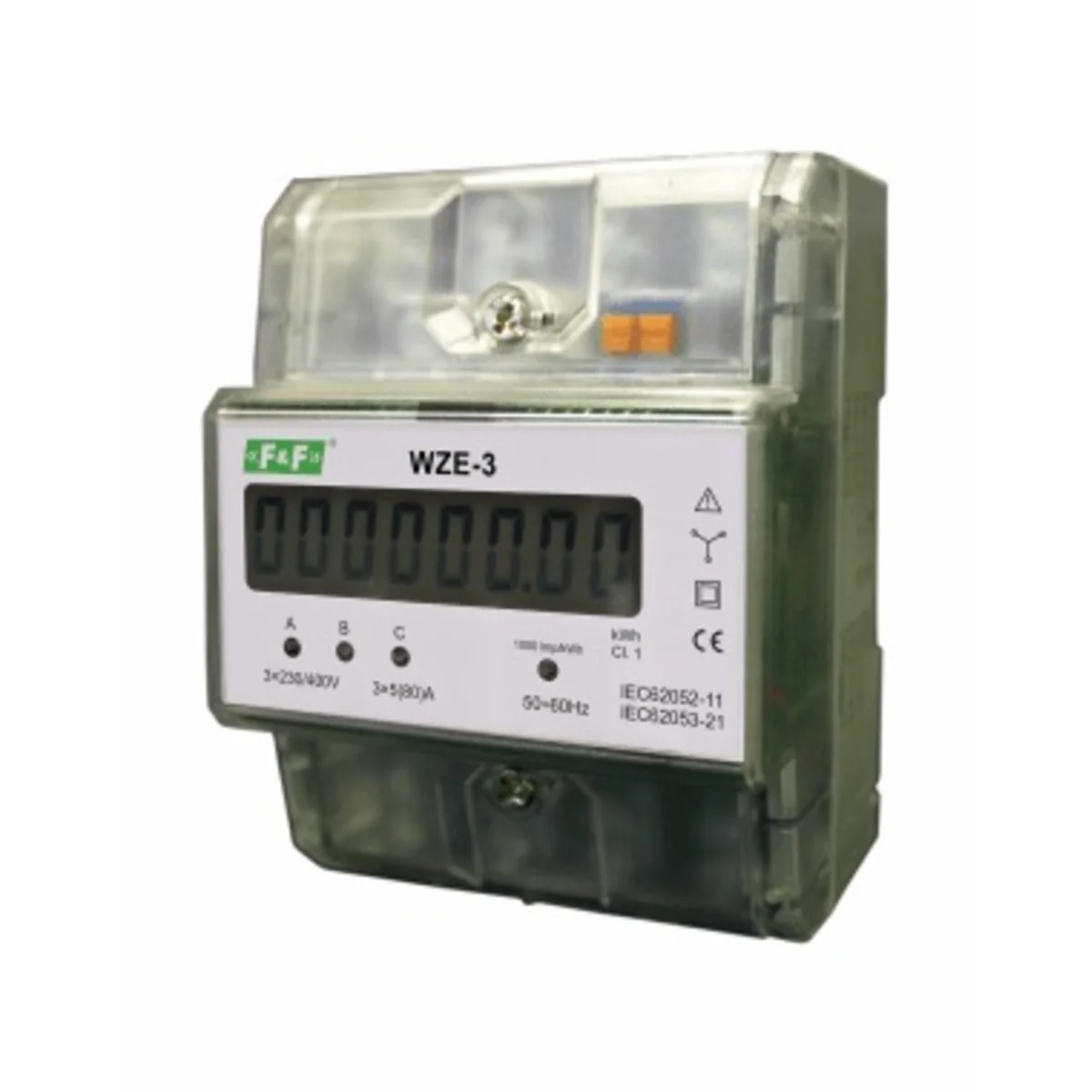

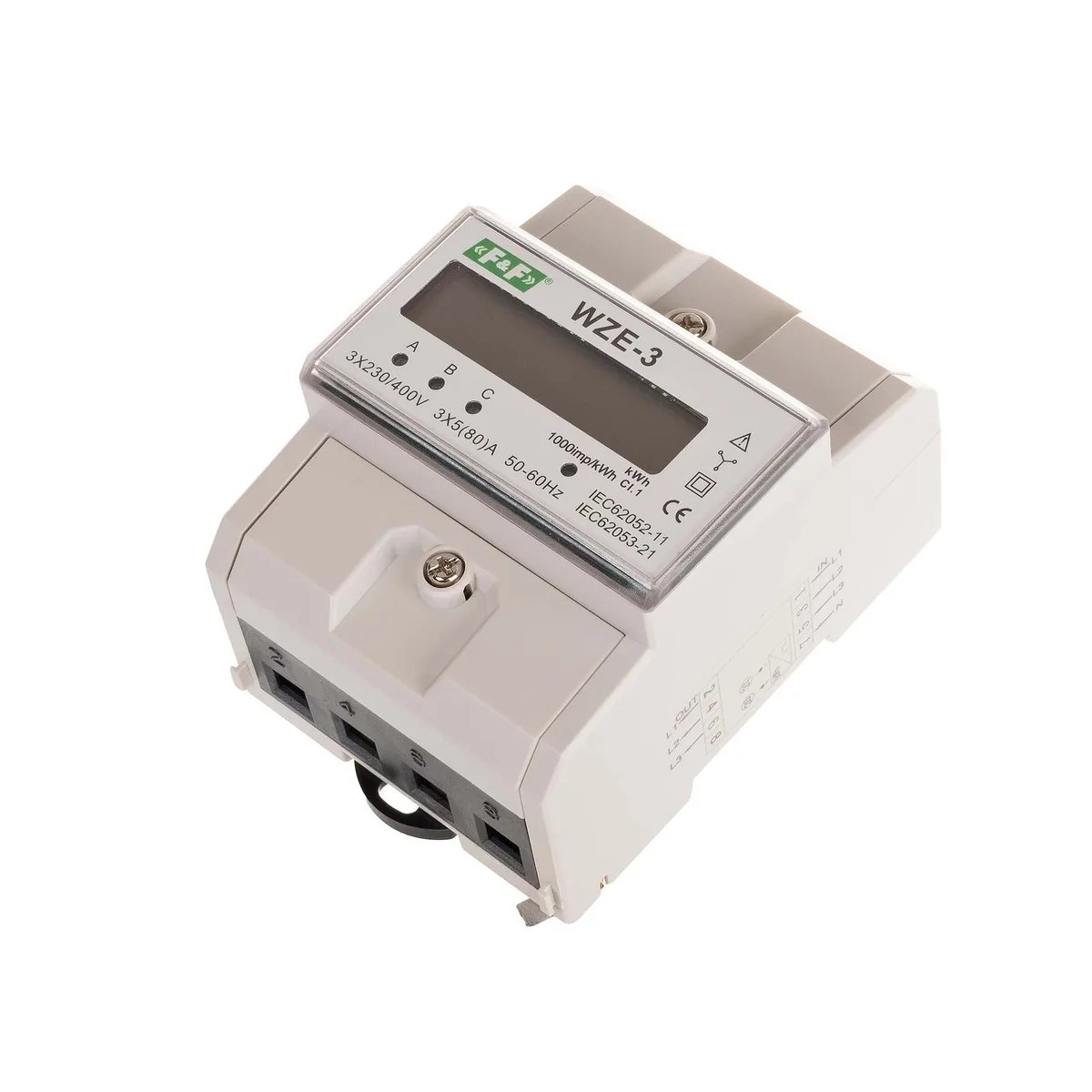

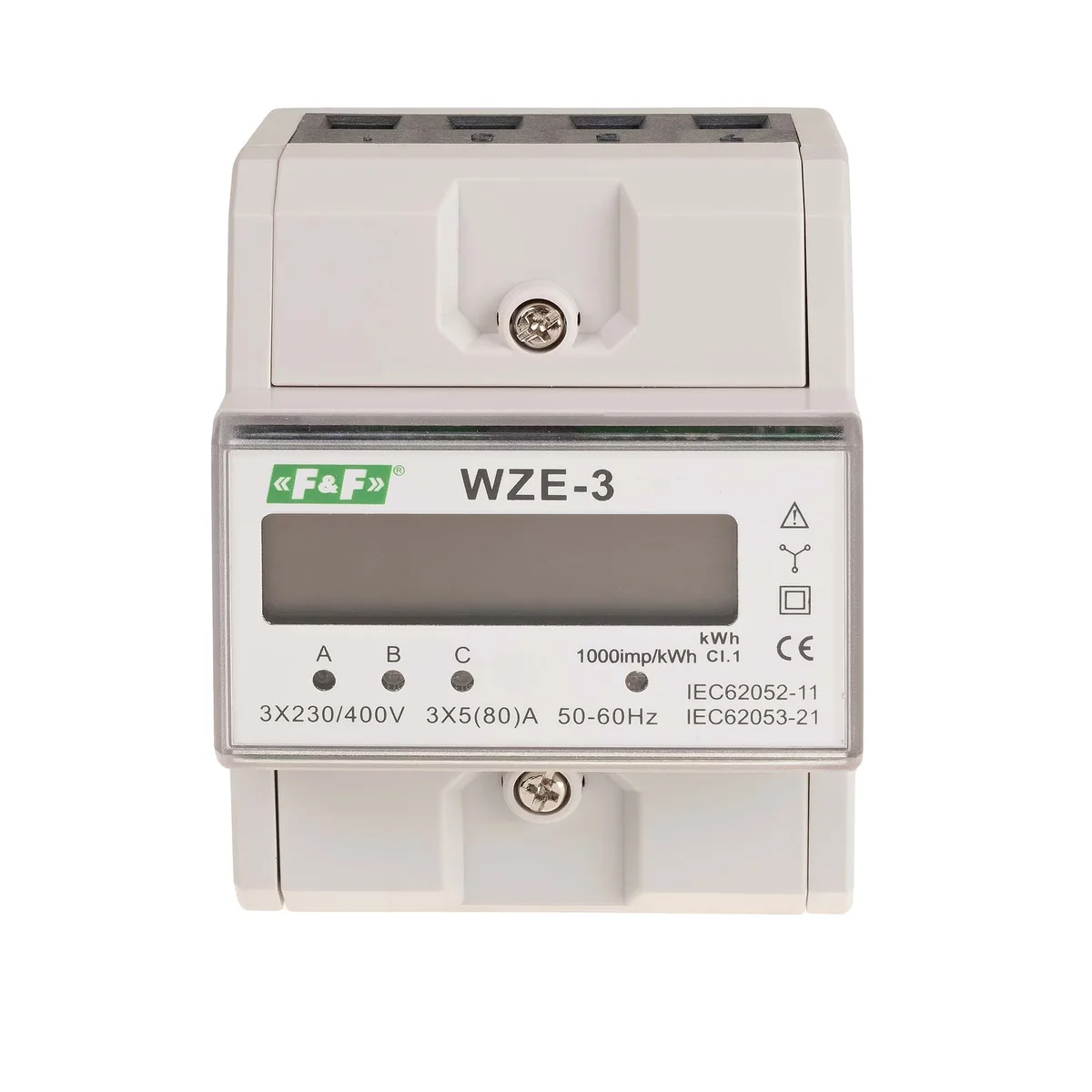

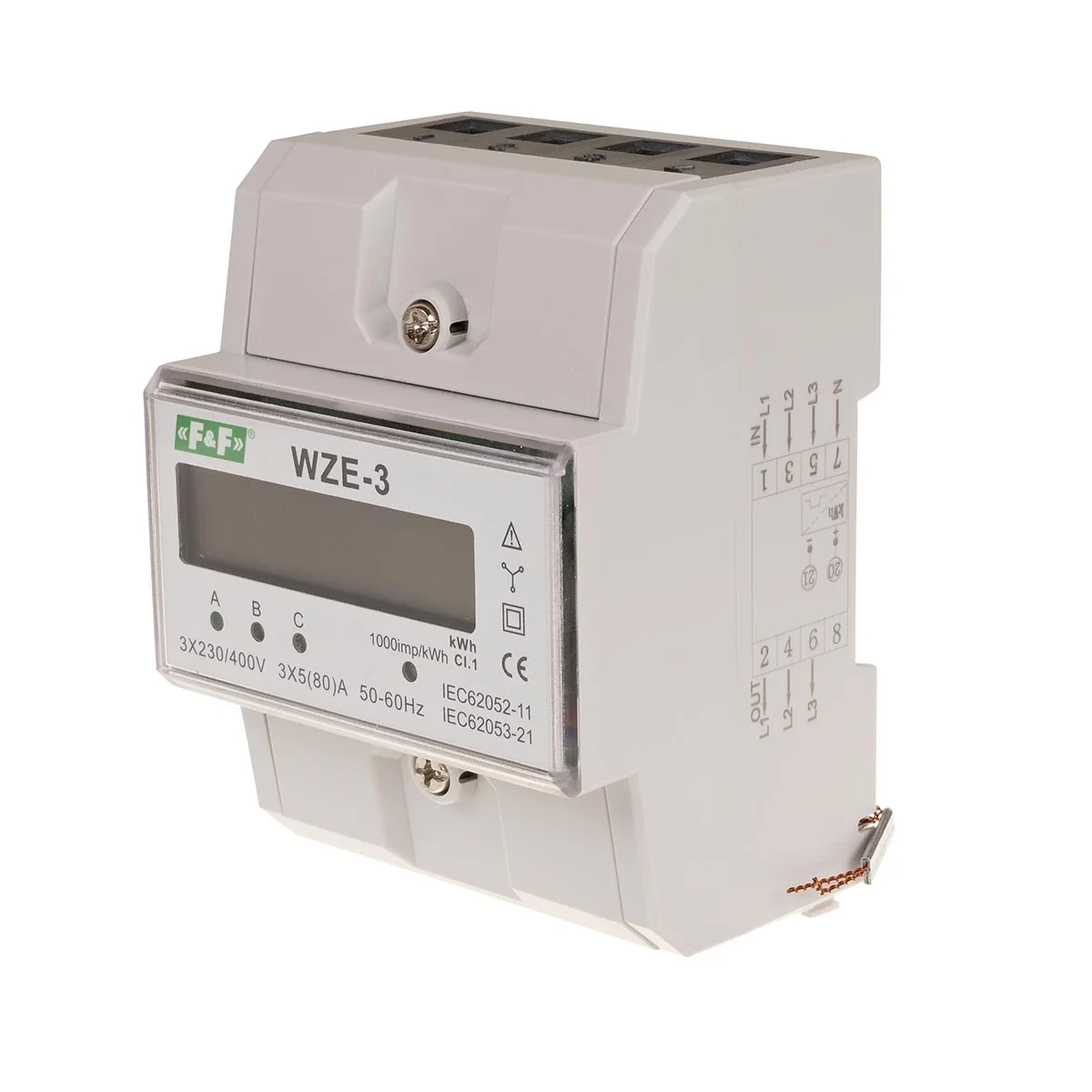

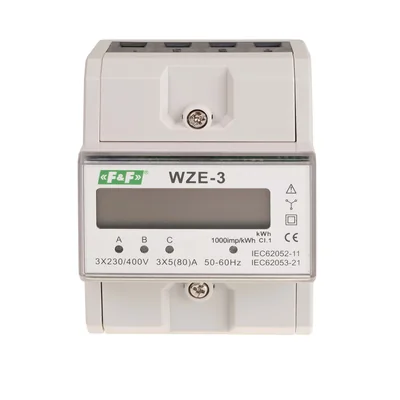

Indicateur électrique triphasé classe 1 3x230V+N, 3x10 (80A) WZE-3

Utilisation prévue
WZE-3 est un statique (électronique), indicateur étalonné courant alternatif triphasé électricité dans un système continu.

tension de référence      3×230/400V+N
courant de base*     5A
courant maximal*     80A
courant minimum*     0,04A
classe de précision     B
téléchargez votre propre indicateur    <10 VA ; <2W
plage d'indication     0÷99999.99kWh
indicateur constant     (1Wh/imp)  1000imp/kWh
signalisation de la consommation d'énergie     3×LED rouge
indication de lecture kWh     LED rouge
sortie d'impulsion SO+ SO-     open collector
tension de connexion SO+ SO-     <30V DC
courant de connexion SO+ SO-     <27mA
constante SO+ SO-     (1Wh/imp)  1000imp/kWh
temps d'impulsion SO+ SO-     35ms
température de fonctionnement     -20÷55°C
connexion     Bornes à vis 16mm²
dimensions     4,5 modules (75mm)
assemblage     sur rail TH-35mm
degré de protection     IP20

Fonctionnement
Électronique spéciale pour sous l'influence du courant circulant
et de la tension appliquée dans chaque phase, il génère des impulsions d'une quantité proportionnelle à l'électricité consommée dans cette phase. La consommation d'énergie dans la phase est indiquée par le clignotement de la LED appropriée (L1, L2, L3). La somme des impulsions des trois phases, signalée par le clignotement de la diode LED (800 impulsions/kWh), est convertie en énergie consommée dans l'ensemble du système triphasé, et sa valeur est indiquée par l'affichage LCD à segments. Les décimales sont des centièmes (0,01 KWh = 10 Wh).


Attention !L'indicateur a une sortie impulsionnelle SO+ - SO-. Cela permet de connecter un autre dispositif d'impulsion (SO) lisant les impulsions générées par l'indicateur. Pour le bon fonctionnement de l'indicateur, il n'est pas nécessaire de connecter un appareil supplémentaire.
L'indicateur a la possibilité de sceller les couvercles des bornes  entrées et sorties empêchant le compteur d'être contourné.
