Description du produit

Utilisation prévue

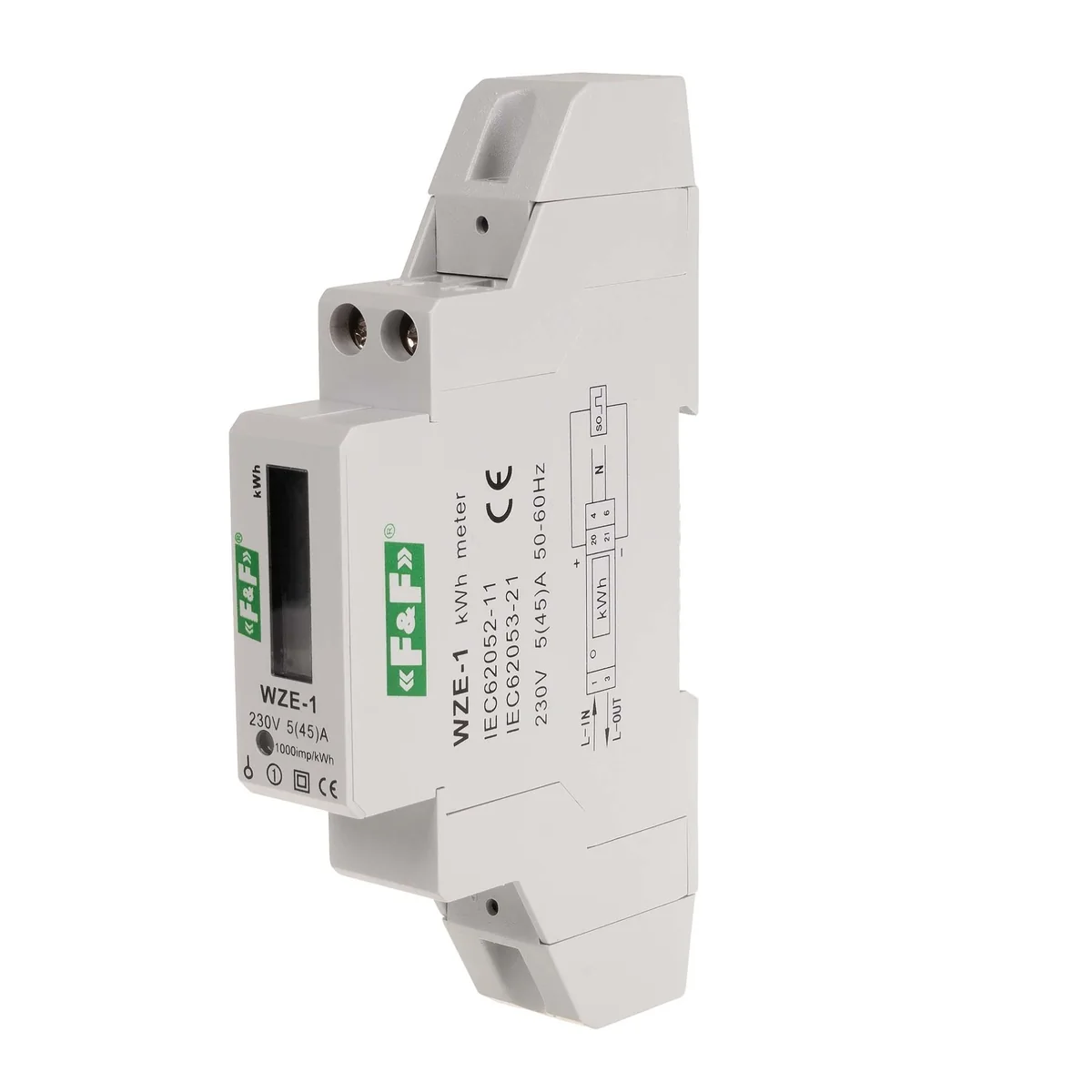

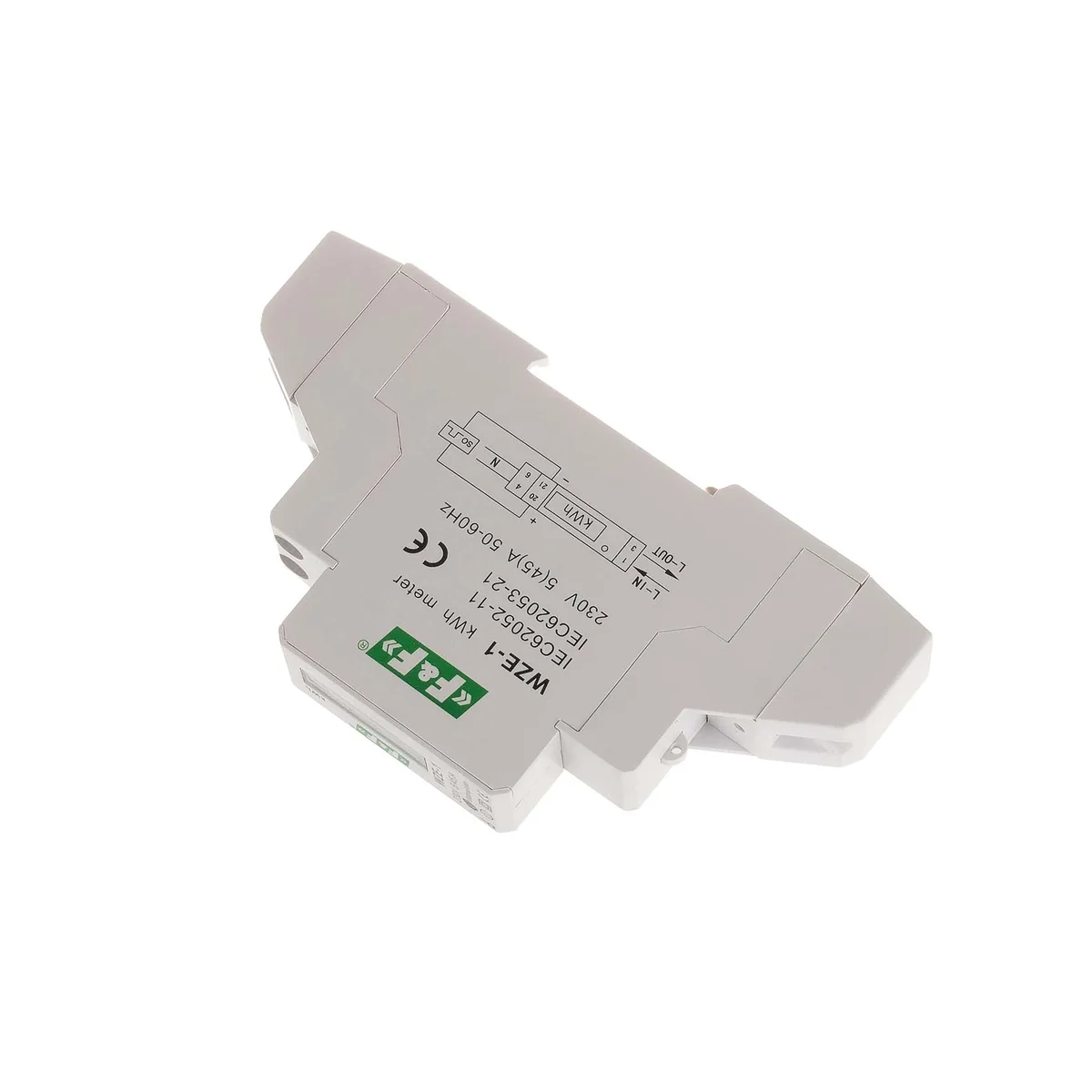

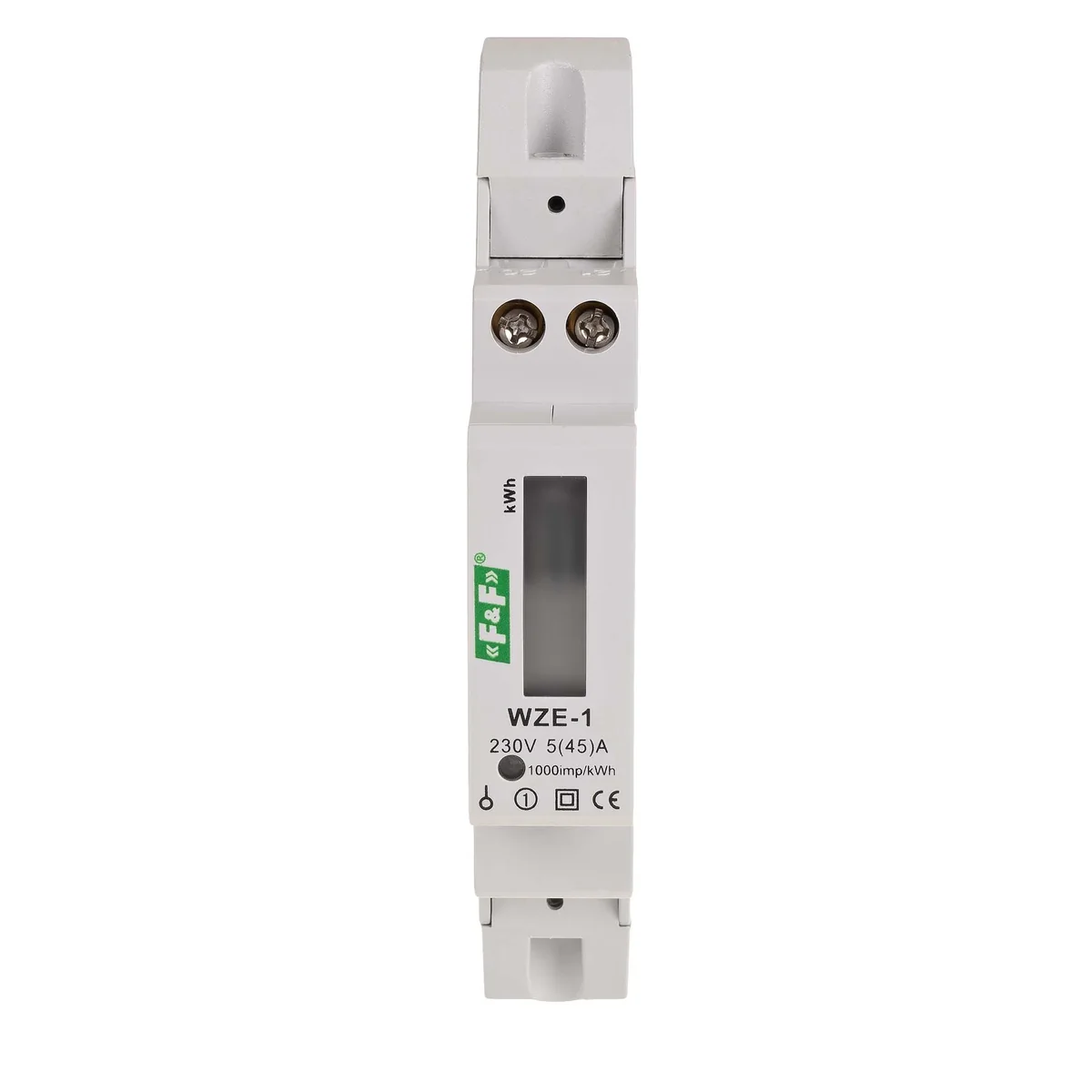

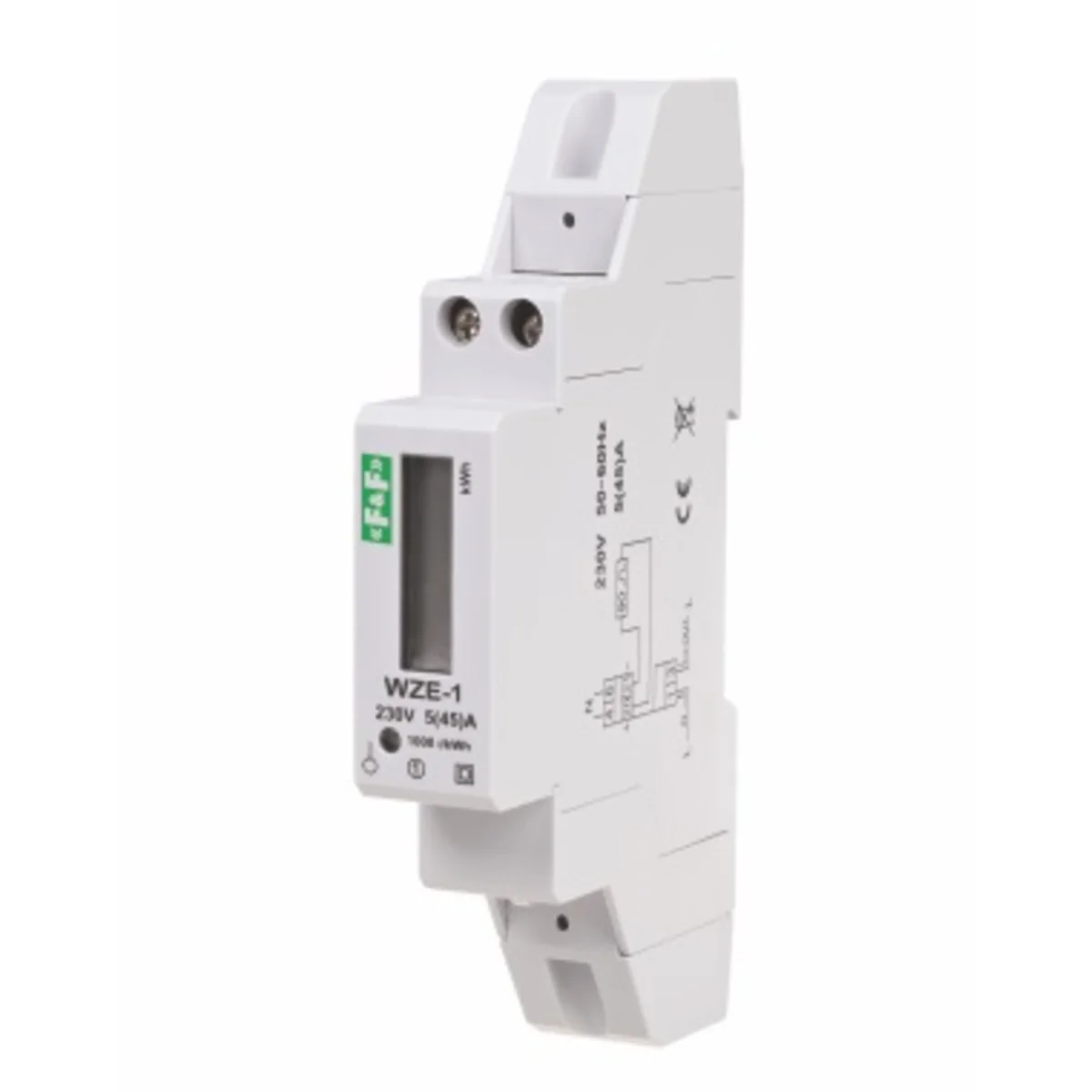

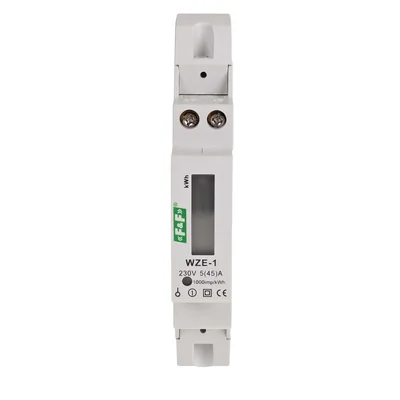

WZE-1 est un statique (électronique), indicateur étalonné électricité à courant alternatif monophasé dans un système continu.

tension de référence     230V AC 50Hz
courant de base*    0,25÷5A
courant maximal*    45A
courant minimum*    0,02A
Classe de précision    B (1)
téléchargez votre propre indicateur    <8 VA ; <0,4W
plage d'indication    0÷99999.99kWh
indicateur constant    (1Wh/imp) 1000imp/kWh
Signalisation de lecture de kWh    LED rouge
sortie d'impulsion SO+ SO-    open collector
tension de connexion SO+ SO-    <27V DC
courant de connexion SO+ SO-    <27mA
constante SO+ SO-    (1Wh/imp) 1000imp/kWh
temps d'impulsion SO+ SO-    90ms
durée de SO+ SO-    <20m
température de fonctionnement    -25÷55°C
connexion    Bornes à vis 6mm²
dimensions    1 module (18mm)
assemblage    sur rail TH-35mm
degré de protection    IP20

Fonctionnement
Électronique spéciale pour sous l'influence du courant circulant et de la tension appliquée, il génère des impulsions d'une quantité proportionnelle à l'électricité consommée. La consommation d'énergie est signalée par le clignotement de la LED. Le nombre d'impulsions est converti en énergie consommée et sa valeur est indiquée via un écran LCD segmenté. Les décimales sont des centièmes (0,01 kWh = 10 Wh).

Attention !L'indicateur a une sortie impulsionnelle SO+ - SO-. Cela permet de connecter un autre dispositif à impulsions (SO) lisant les impulsions générées par l'indicateur. Pour le bon fonctionnement de l'indicateur, il n'est pas nécessaire de connecter un appareil supplémentaire.
L'indicateur a la possibilité de sceller les couvercles des bornes entrées et sorties empêchant le compteur d'être contourné.
