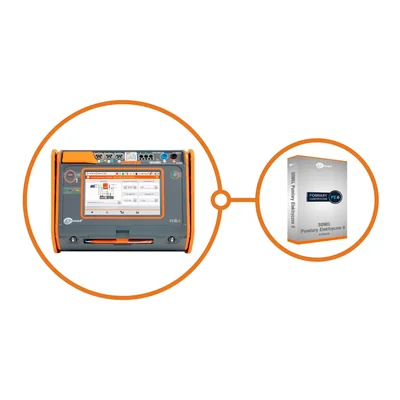

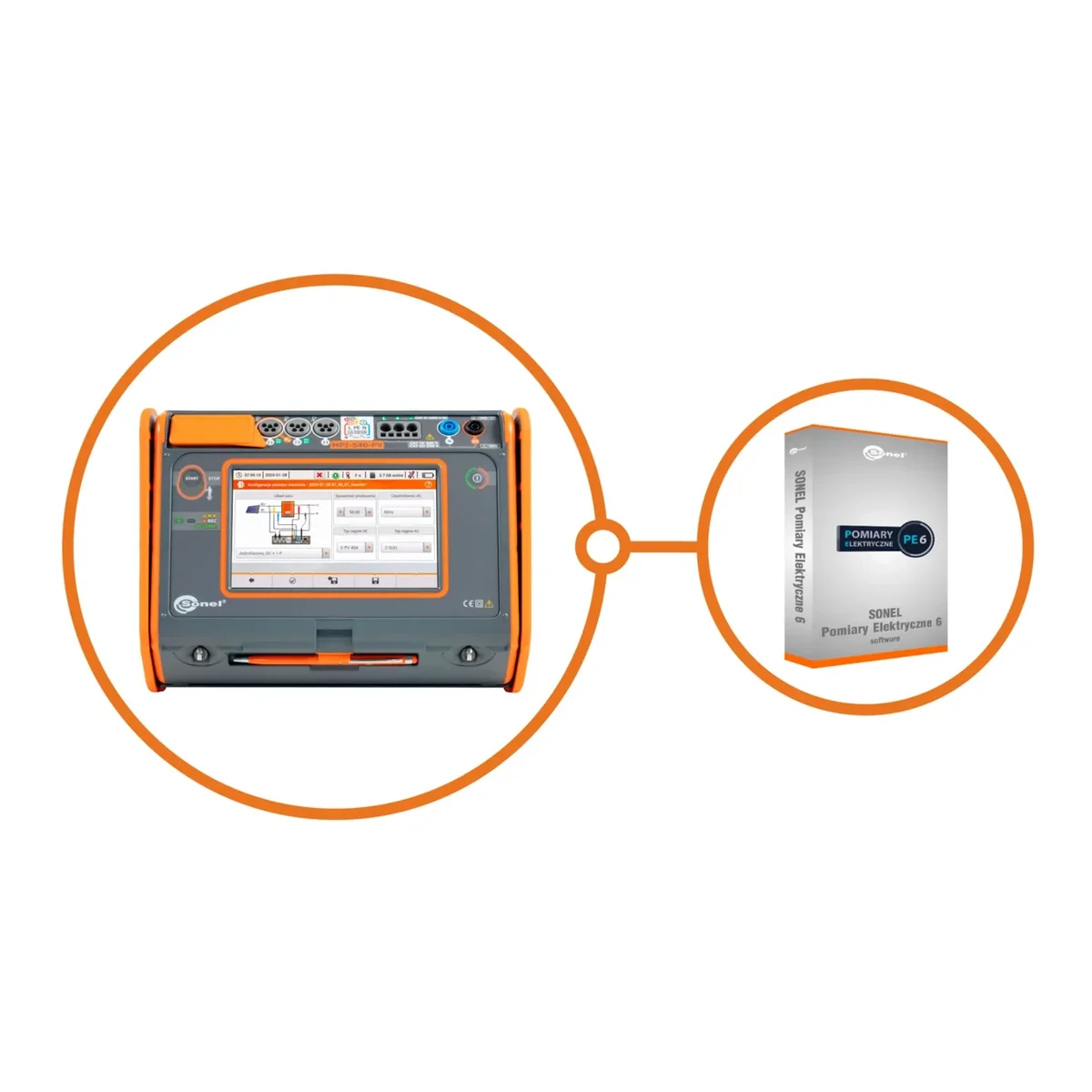

Compteur multifonction MPI-540-PV + licence PE6 WMPLMPI540PVPROSPE6ZP222

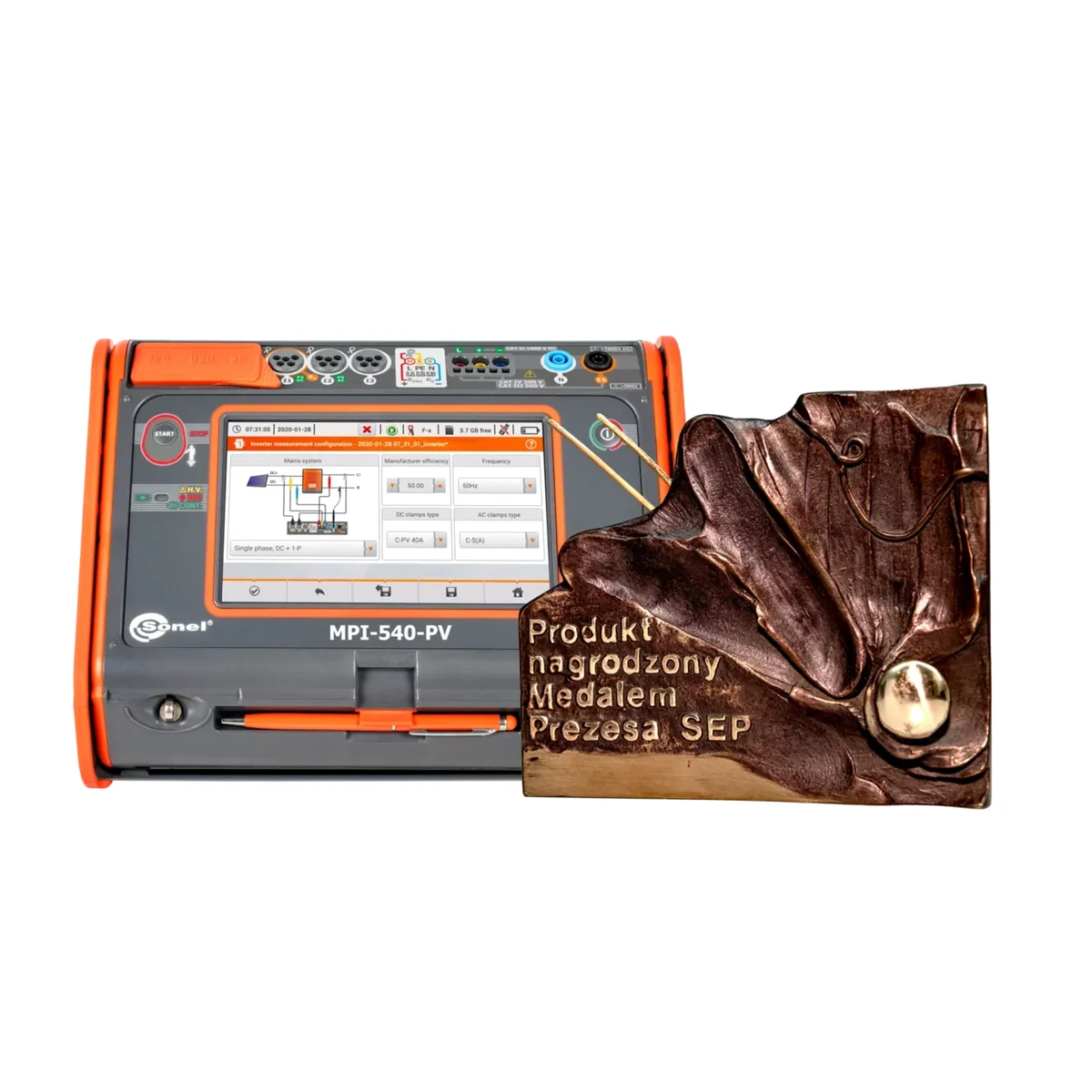

Compteur multifonctionnel de paramètres d'installation électrique Sonel MPI-540-PV WMPLMPI540PV

Il s'agit d'un outil avancé créé spécialement pour mesurer les paramètres des installations photovoltaïques. Avec l'aide d'un seul appareil, il est possible d'effectuer toute une gamme de tests côté DC et AC conformément aux directives de la norme PN-EN 62446. De plus, Sonel MPI-540-PV est également utilisé pour transporter toutes les mesures utilisées pour déterminer la sécurité des installations électriques domestiques et industrielles. Le compteur présenté est un appareil aux capacités avancées, dédié aux spécialistes opérant dans les industries de l'installation et de l'électricité.

Lors de la mesure des paramètres de l'installation photovoltaïque, le compteur convertit automatiquement les paramètres aux conditions de référence STC (Conditions d'essai standard). Les mesures des tensions, des courants et de la puissance sur les côtés AC et DC de l'onduleur vérifieront son efficacité. Après transfert des données stockées dans la mémoire du compteur vers le programme Sonel PE6, il est possible de générer un rapport de test sur les paramètres des installations photovoltaïques.

Dans une optique d'automatisation des mesures, le Sonel MPI-540 -Le compteur PV a été en outre amélioré avec la fonction de test des différentiels en mode automatique. L'appareil dispose également de séquences de mesure préprogrammées par le fabricant (appelées autotests), qui peuvent être étendues avec vos propres séquences si nécessaire. Les capacités et fonctionnalités du compteur seront en outre augmentées par un accessoire supplémentaire correctement sélectionné, par exemple sous la forme d'un adaptateur AutoISO-1000C, qui permet des mesures automatiques de la résistance d'isolement des fils à 3, 4 et 5 conducteurs. < /p>

Bien plus qu'un multimètre

• Le plus grand écran tactile du marché (7") – ergonomie et facilité d'utilisation exceptionnelles
• Carte microSD amovible – extension de stockage facile
• Batterie Li-Ion – fonctionnement plus long du compteur
• MPI-540-PV : mesures des installations photovoltaïques conformément à la norme PN-EN 62446
• MPI-540-PV : rapport de test d'installation après transfert des données vers le Sonel Mesures Électriques
• Enregistreur triphasé des paramètres du réseau électrique – diagnostics avancés de la qualité de l'alimentation
• Lecture des paramètres actuels du réseau&ndash ; évaluation immédiate de l'appareil testé
• Paramètres mesurés en classe S de la norme PN-EN 61000-4-30 – haute précision de mesure
• Calculateur de perte d'énergie – diagnostic rapide des économies potentielles
• Mesure de tous les paramètres de protection contre les chocs électriques – un appareil au lieu de plusieurs
• Mesure de boucle rapide avec RCD sans déclenchement (jusqu'à quelques secondes) – gagner du temps
• Autotests – la possibilité d'effectuer des mesures automatiquesédans une séquence – simplification des mesures
• Passage rapide des mesures au rapport &ndash ; gain de temps

Caractéristiques

Le compteur est au-dessus de la moyenne en termes de fonctionnalité. Il combine les capacités de mesure de plusieurs appareils, tout en garantissant une précision équivalente.

• L'appareil MPI-540-PV permet de mesurer les installations photovoltaïques conformément à la PN- EN 62446 :
  • continuité des connexions de protection,
  • résistance à la terre,
  • résistance d'isolement côté DC,
  • circuit ouvert tension UOC,
  • courant de court-circuit ISC,
  • courants et puissances de travail des côtés DC et AC,
  • rendement de l'onduleur.
  • L'appareil MPI-540-PV peut enregistrer les paramètres de qualité de l'énergie 50/60Hz en classe S de la norme EN 61000-4-30 :
    • tensions L1, L2, L3 &ndash ; valeurs moyennes jusqu'à 500 V,
    • courants L1, L2, L3 – valeurs moyennes, mesure de courant dans la gamme jusqu'à 3 kA (selon les pinces ampèremétriques utilisées),
    • fréquence dans la gamme de 40 Hz – 70 Hz,
    • puissance active (P), puissance réactive (Q), puissance apparente (S),
    • facteur de puissance (PF), cosφ,
    • harmoniques (jusqu'au 40e en tension et courant),
    • le facteur de distorsion harmonique THD pour le courant et la tension.
  • Instrument   ;MPI-540-PV il est possible d'effectuer toutes les mesures de réception des installations électriques conformément à la réglementation en vigueur :
    • impédance de boucle de court-circuit (également dans les circuits avec DDR),
    • Paramètres DDR,
    • résistance d'isolement,
    • résistance de terre (4 méthodes de mesure + mesure de résistivité de terre),
    • continuité de la liaison de protection et équipotentielle, < /li>
    • éclairement,
    • test de séquence de phases,
    • test de sens de rotation du moteur.
  < /ul> < p>Inspection de la sécurité des installations

  Avec l'appareil, vous pouvez contrôler les installations électriques domestiques et industrielles en termes de sécurité. Les mesures peuvent être facilement automatisées en :

  • testant les différentiels en mode Auto,
  • autotests &ndash ; c'est-à-dire des séquences de mesure librement configurables,
  • utilisation de l'adaptateur AutoISO-1000C pour tester la résistance d'isolement des câbles à 3, 4 et 5 conducteurs.

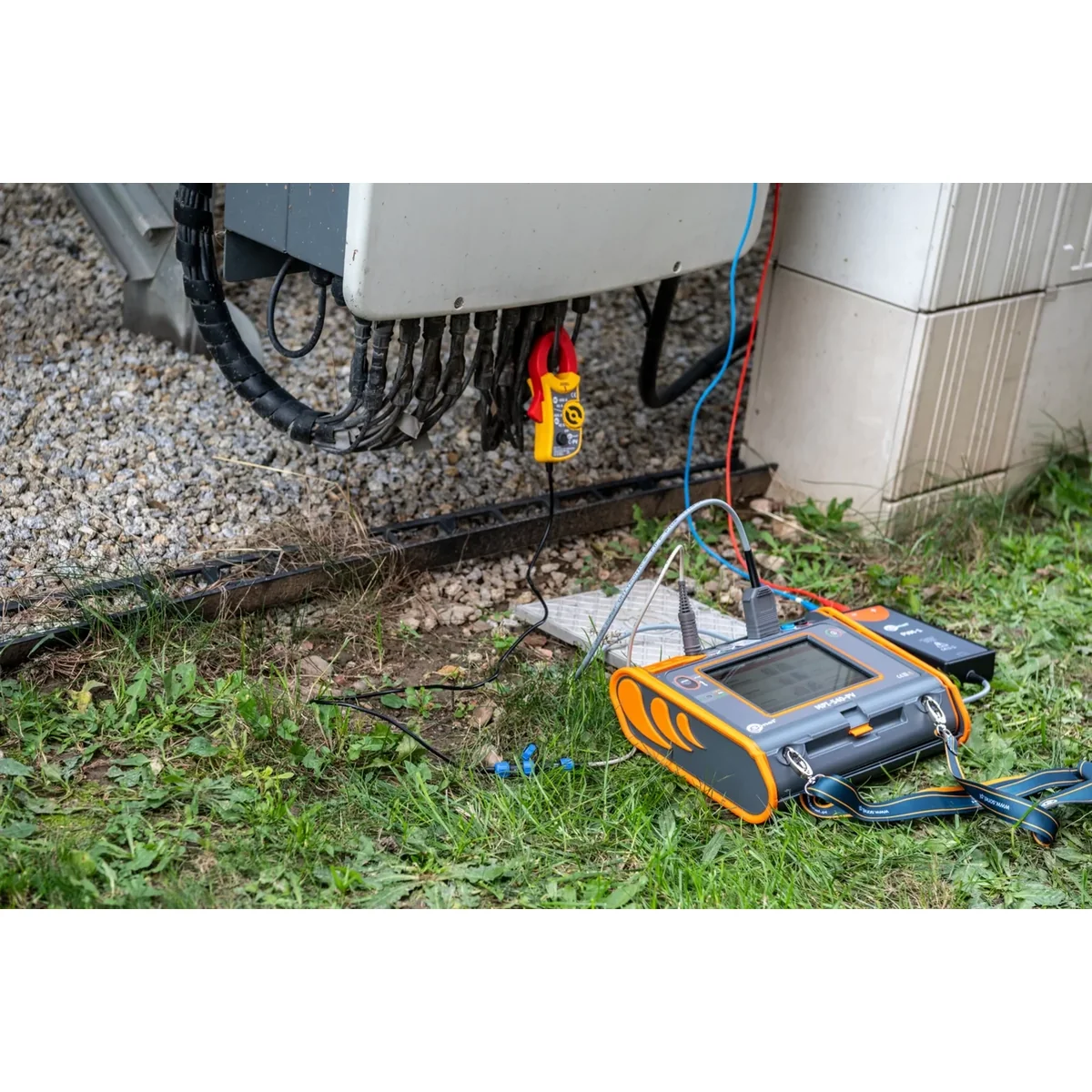

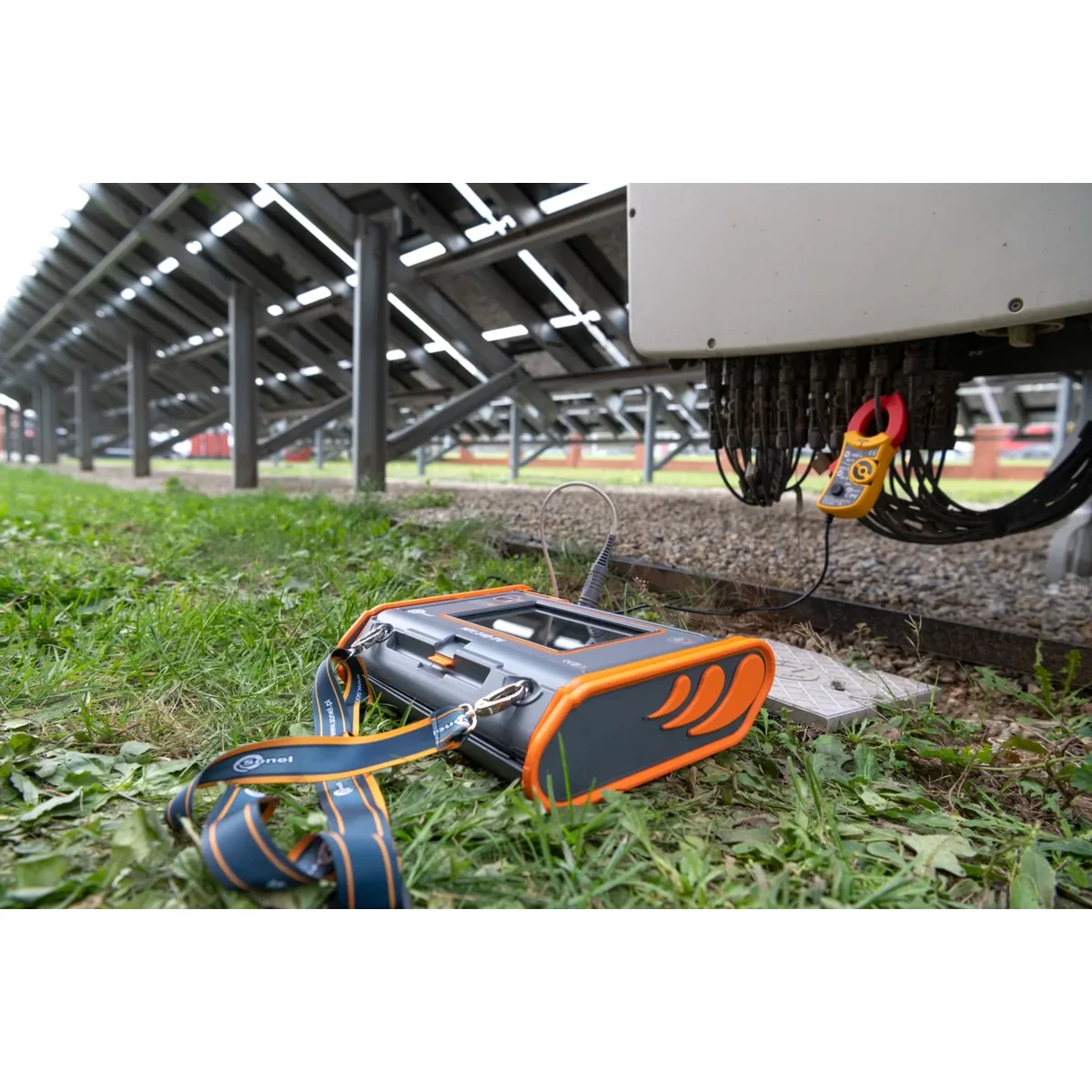

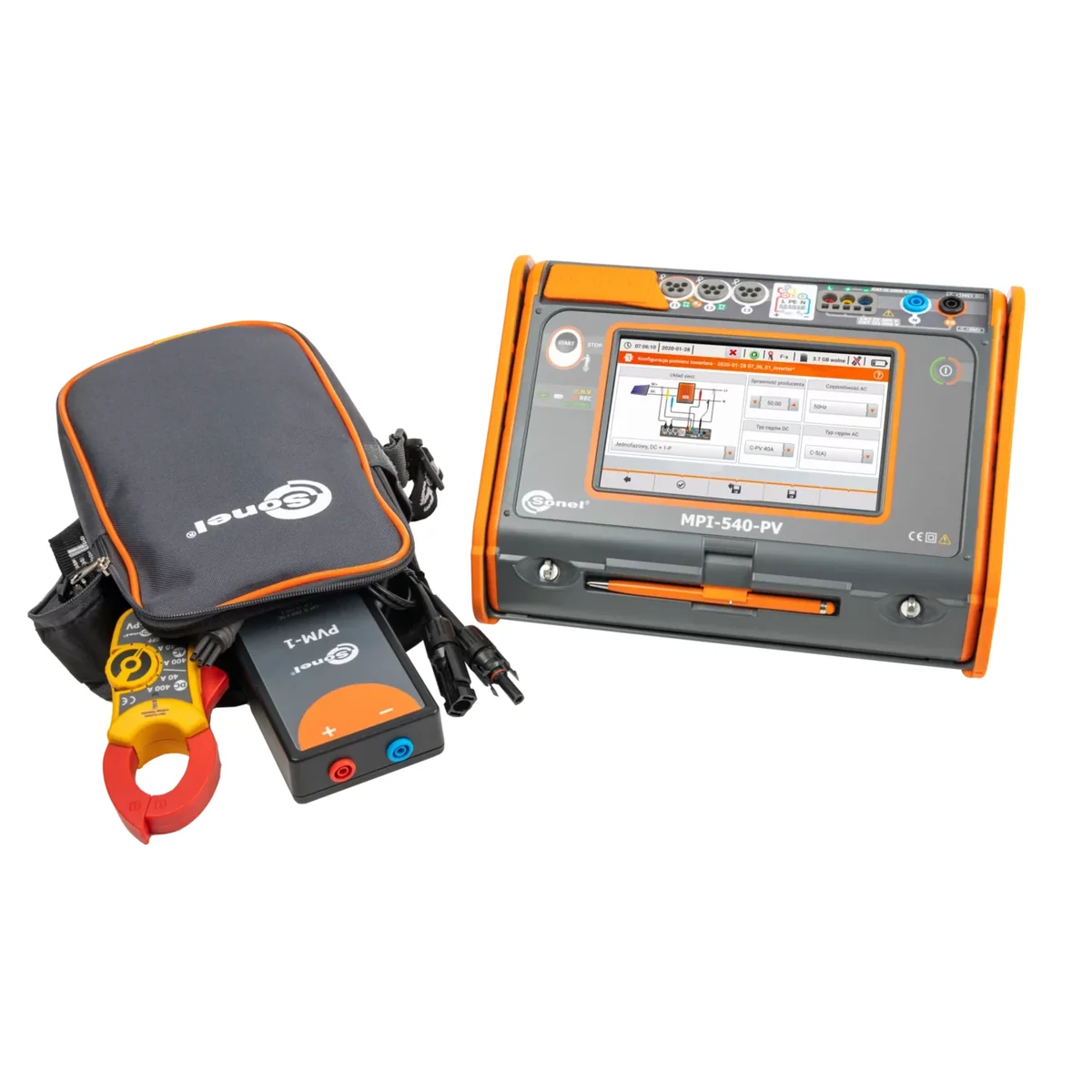

  Photovoltaïque sous supervision

  MPI-540-PV est un compteur extrêmement polyvalent, conçu notamment pour tester les installations photovoltaïques. Nous utiliserons l'appareil pour effectuer une série de tests côté DC et AC – conformément aux directives de la norme PN-EN 62446. En mesurant les paramètres liés à l'installation photovoltaïque, l'appareil les convertira automatiquement aux conditions de référence STC (Standard Test Conditions). Les mesures des tensions, des courants et de la puissance sur les côtés AC et DC de l'onduleur vérifieront son efficacité. L'enregistrement des résultats dans la mémoire du compteur permettra de préparer un rapport sur les tests effectués dans le programme Sonel Mesures Électriques.

  Analyse complète des paramètres du réseau< /strong>

  < p>L'enregistreur triphasé intégré vous permet d'observer l'état actuel du réseau et d'enregistrer ses paramètres, tels que la tension, le courant, la puissance, les harmoniques, le THD. Le compteur vous permet de lire des quantités sélectionnées et d'afficher leur présentation graphique à l'écran en temps réel. Les paramètres sont mesurés indépendamment de l'enregistrement sauvegardé sur la carte mémoire. L'appareil peut présenter :
  • des graphiques de formes d'onde de tension et de courant (oscilloscope),
  • des graphiques de tension et de courant dans le temps,
  • un diagramme de phase, < /li>
  • mesures de nombreux paramètres sous forme de tableau,
  • graphique des harmoniques de courant et de tension.

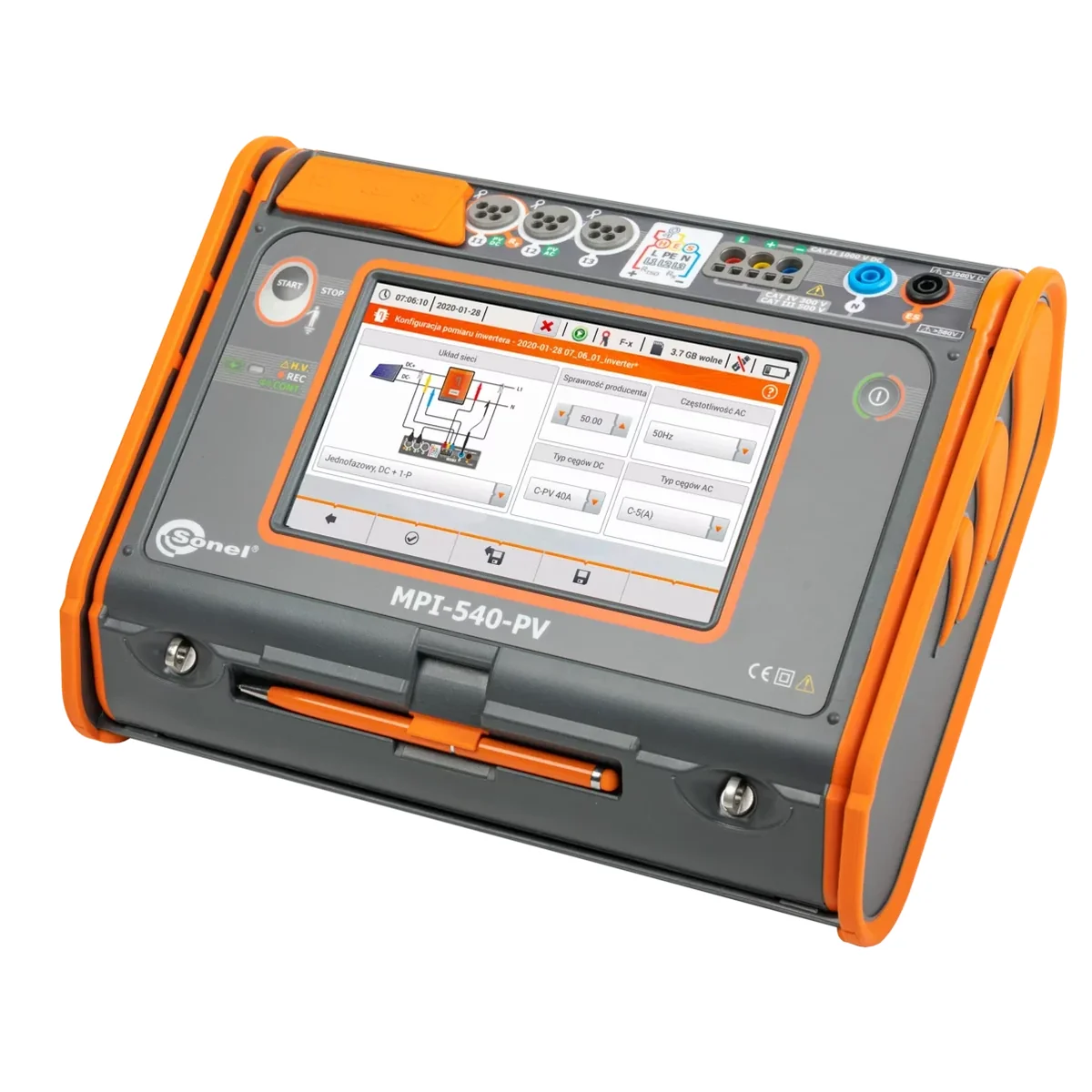

  Facile à lire

  L'appareil est équipé d'un écran LCD couleur tactile d'une diagonale de 7" et résolution de 800x480 pixels. Cela garantit un confort d'utilisation et une lecture aisée des paramètres et des cours de temps. Un grand écran signifie que plus d'informations sont disponibles lors de l'utilisation du lecteur. L'interface est lisible dans toutes les conditions – également grâce à la taille appropriée des symboles affichés. Le stylet attaché vous permet de travailler également avec des gants diélectriques.

  Système d'aide intégré

  L'appareil a intégré dans les écrans d'aide avec des diagrammes de mesure. Grâce à cela, vous pouvez facilement et rapidement vérifier comment connecter un système donné en fonction du type de mesure.

  Résistance accrue aux conditions environnementales

  Le Le compteur  ;MPI-540-PV s'adaptera bien aux conditions environnementales difficiles. La protection contre la poussière et la pénétration d'eau est assurée par un boîtier unique avec un niveau d'étanchéité IP51. Il résiste aux dommages mécaniques et sa conception spéciale vous permet de protéger facilement l'écran tactile en faisant glisser le couvercle du compteur. En plus du fait qu'il protège contre les dommages, il vous permet également de transporter et d'utiliser facilement l'appareil dans différentes positions.

  Communication et logiciel

  < p> L'avantage de l'appareil est la multitude d'interfaces de communication et la coopération avec des logiciels externes. Grâce au port USB, à une carte mémoire SD amovible ou via une communication sans fil (Bluetooth*, Wi-Fi), vous pouvez transférer les données de mesure vers un ordinateur. Afin de générer un rapport de test dans le domaine de la protection contre les chocs électriques, le programme Sonel Electrical Measurements doit être utilisé. Sonel Reader enregistre les ressources téléchargées dans les formats et impressions les plus simples les sortir. Le programme spécialisé Sonel Analysis est utilisé pour lire et analyser les données de l'enregistreur.

  Spécification – paramètres de l'installation électrique

  < td>Mesure du courant de déclenchement du différentiel IA courant de mesure 0,2 IΔ n…2.0 IΔn < td>3,5 mA…700 mA < td>  < td>  < td>0,12 Ω… 400 &Oméga; selon IEC 61557-4 < td>à partir de 0,001 fc < /tr>

  Fonctions de mesure	Plage de mesure	Plage d'affichage	Résolution	Précision
  Impédance de boucle de défaut
  Boucle de court-circuit ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω à IEC 61557	0.00 Ω…1999 Ω	à partir de 0.01 Ω	±(5% m.v. + 30 chiffres)
  Boucle de défaut ZL-PE en mode RCD	à partir de 0,50 Ω…1999 Ω à IEC 61557	0,00 Ω…1999 Ω	à partir de 0,01 Ω	à partir de ±(6% m.v. + 5 chiffres )
  Mesures des paramètres RCD			< /td>
  Test de déclenchement du différentiel et mesure du temps de déclenchement tA courant de mesure 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n
  RCD de type général et court retard	0 ms…300 ms	0 ms…300 ms	1 ms	à partir de ± ;(2% m.v. + 2 chiffres)
  RCD sélectif	0 ms…500 ms< /td>	0 ms…500 ms< /td>	1 ms	de ±(2% m.v. + 2 digits)
  		< /td>
  pour courant résiduel sinusoïdal (type AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	à partir de 0,1 mA	±5% IΔn
  pour courant différentiel 1 voie et 1 voie avec polarisation 6 mA DC (type A)	3,5 mA…700 mA	à partir de 0,1 mA	±10 % IΔn
  pour courant résiduel DC (type B)	2,0mA…1000mA	2,0mA…1000mA	à partir de 0,1mA	±10 % IΔn
  Résistance de terre
  Méthode 3 et 4 fils	à partir de 0,50 Ω…1 .99 kΩ selon CEI 61557-5	0,00 Ω…1,99 kΩ	à partir de 0,01 Ω	à partir de ±(2% m.m. + 3 chiffres)< /td>
  Méthode 3 fils + pince	0.00 Ω…1.99 kΩ	0.00 Ω…1.99 kΩ< /td>	à partir de 0,01 Ω	à partir de ±(2 % m.v. + 4 chiffres)
  Méthode à 2 pinces	0,00 Ω…99,9kΩ	0,00 Ω…99,9kΩ	à partir de 0,01 Ω	à partir de ±(10 % m.v. + 4 chiffres)
  Résistivité du sol	0.0 Ω m&helli;99,9 kΩm	0,0 Ωm…99,9 kΩm	à partir de 0,1 Ωm	Dépend de la précision de mesure RE
  Résistance d'isolement
  Tension de mesure 50 V	50 kΩ…250 MΩ selon IEC 61557-2	0 kΩ…250 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
  Tension de mesure 100 V	100 kΩ…500 MΩ selon IEC 61557-2	0 kΩ…500 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
  Tension de mesure 250 V	250 kΩ…999 MΩ selon IEC 61557-2	0 kΩ…999 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
  Tension de test 500 V	500 kΩ…2.00 GΩ à IEC 61557-2	0 kΩ…2.00 GΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres )< /td>
  Tension de mesure 1000 V	1000 kΩ…4.99 GΩ à IEC 61557-2	0 kΩ…9.99 GΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres )< /td>
  Résistance des conducteurs de protection et d'égalisation
  Mesure de continuité de la liaison de protection et équipotentielle avec ±200 mA	0,00 Ω…400 Ω	à partir de 0,01 Ω	±(2% m.v. + 3 chiffres)
  Mesure de résistance à courant faible	0.0 Ω…1999 Ω	0.0 Ω…1999 Ω	à partir de 0,1 Ω	±(3 % m.v. + 3 chiffres)
  Éclairement
  Mesure de lux (lx )	0 lx…399,9 klx	0 lx…399,9 klx	à partir de 0,001 lx	à partir de ±(2 % m.v. + 5 chiffres)
  Mesure Fc	0 fc…39 .99 kfc	0 fc…39.99 kfc	à partir de ±(2 % m.v. + 5 chiffres)
  Indication de séquence de phase	Assistance, Inverse, Tension UL-L : 95V…500V (45Hz…65Hz)

  "w.m" - valeur mesurée

  Spécification &ndash ; Enregistreur triphasé

  L'appareil est conçu pour fonctionner en réseaux :

  • avec une fréquence nominale de 50/60 Hz
  • avec une tension nominale : 64/110 V, 110/190 V, 115/200 V, 127/220V, 220/380V, 230/400 V, 240/415 V, 254/440V, 290/500V
  • CC

  Systèmes de réseaux pris en charge :

  • monophasé
  • biphasé avec N commun
  • étoile triphasée avec et sans conducteur N
  • triangle triphasée
  < td>selon les pinces*< /td> < td>Tension

  Paramètre	Plage de mesure	Résolution maximale	Précision< /th>
  Tension alternative (TRMS)	0,0…500V	0,01 % Unom	±0,5 % Unom
  CA TRMS	0,01 % Inom	+2 % m.v. si w.m. ≥ 10 % Inom, ±2 % Inom  si sem. < 10 % Inom (l'erreur n'inclut pas l'erreur de serrage)
  Fréquence	40,00…70,00 Hz< /td> < td>0,01 Hz	±0,05 Hz
  Puissance active, réactive, apparente et de distorsion	selon configuration (transformateurs, pinces)	4 chiffres significatifs	selon configuration (transformateurs, pinces)
  Énergie active, réactive et apparente	secondo la configurazione (sensori, pinze)	4 chiffres significatifs	comme power error
  cosφ et facteur de puissance (PF)	0,00…1,00	0,01	±0,03
  Harmoniques
  identique à True RMS AC	identique à True RMS AC	+5 % m.v. si w.m. ≥ 3 % Unom, +0,15 % Unom si w.m. < 3 % Unom
  Courant	identique à True RMS AC	identique à True RMS AC	± ;5 % v.m. si w.m. ≥ 10 % Unom, +0,5 % Unom si sem. < 10 % Unom
  THD
  Tension	0,0…100,0 % (rms)	0,1 %	± 5 %
  Courant	0,0…100,0 % (rms)	0,1 %	± 5 %
  Facteur d'asymétrie	0,0…10, 0 %	0,1 %	+0,15 % (erreur absolue)

  < li>Pince F-1A, F-2A, F-3A : 0… 3000 A AC (10 000 Ap-p)
  • Pince C-4A : 0…1000 A AC (3600 Ap-p)
  • Pince C-5A : 0…1000 A AC /DC (3600 Ap-p)
  • Pince C-6A : 0..10 A AC (36 Ap-p)
  • Pince C-7A : 0…100 A AC (360 Ap-p)



  Mesure du courant alternatif (True RMS) à l'aide de pinces

  < td>40 Hz…1 kHz < td> 380 mm < td>3 m < /tr>

  	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
  Courant nominal	1000A AC	1000A AC 1400A DC	10A AC	100A AC	3000A AC	3000A AC	3000A AC
  Fréquence	30Hz…10 kHz	CC…5 kHz	40 Hz…10 kHz	40 Hz…10 kHz	40Hz…10kHz	40Hz…10kHz
  Max. diamètre du câble mesuré	52 mm	39 mm	20 mm	24 mm	250 mm	140 mm
  Précision de base minimale	≤0,5 %	≤1,5 %	≤1 %	0,5 %	1 %	1 %	1 %
  Alimenté par batterie	-	√	-	-	-	-	-< /td> < /tr>
  Longueur du câble	2,2 m	2,2 m	2,2 m	2,5 m	2,5 m	2,5 m
  Catégorie de mesure< /strong>	IV 300V	IV 300V	IV 300V	III 300V	IV 600V	IV 600 V	IV 600 V
  Indice de protection	IP40	IP40	IP40	IP40	IP67	IP67	IP67

  Spécification – paramètres des installations photovoltaïques

  < th >Résolution < td> Courant de court-circuit ISC

  Fonctions de mesure	Plage d'affichage	Précision
  Tension en circuit ouvert UOC	0 .0 Ω…1000V	OD 0.1V	de ±(3% m.v. + 2 digits)
  0,00 Ω…20,00A	0,1A	± (3 % m.v. + 0,10 A )



  Programme de création de protocoles à partir des tests de sécurité des installations Sonel PE6 WAPROSONPE6< /p>



  La dernière version du programme populaire pour créer des protocoles à partir de mesures électriques. PE6 simplifie le processus de documentation. Il minimise son temps. Il automatise. Tout cela grâce à de nombreux mécanismes, outils et fonctions intégrés.

  Caractéristiques du programme :

  • conformité du protocole imprimé avec le nouveau PN- Normes HD 60364-6 : 2016-07, PN-HD 60364-4-41:2017-09
  • arborescence du document,
  • bases de données étendues de points de sécurité et de mesure,
  • calcul automatique des valeurs requises,
  • évaluation automatique des résultats mesurés,
  • calendrier des mesures,
  • insertion de photos et de dessins dans les protocoles ,< /li>
  • impression des contrôles de mesures et étiquettes descriptives des tableaux,
  • calcul des mesures effectuées,
  • impression des factures,
  • remplissage automatique de protocoles avec une série

  Le programme prend en charge la création de documentation après des tests dans le domaine du contrôle complet des points de mesure et :

  • l'efficacité de l'arrêt automatique (TN-S, TN-C, TN-C-S, TT, IT),
  • paramètre des différentiels,
  • état d'isolement du circuit (TN- S, TN-C, TN-C-S, TT, IT),
  • l'état de l'isolement des câbles électriques,
  • l'état du système de protection contre la foudre et de la mise à la terre,
  • la continuité des fils,
  • la résistance d'isolement des moteurs fermés et ouverts,
  • la résistance des contacteurs,
  • la résistance des disjoncteurs,
  • dispositifs de transformateur.

  Matériel requis :

  • Système d'exploitation : Windows 10
  • Résolution minimale : 1024x768
  • Résolution recommandée : 1920x1080
