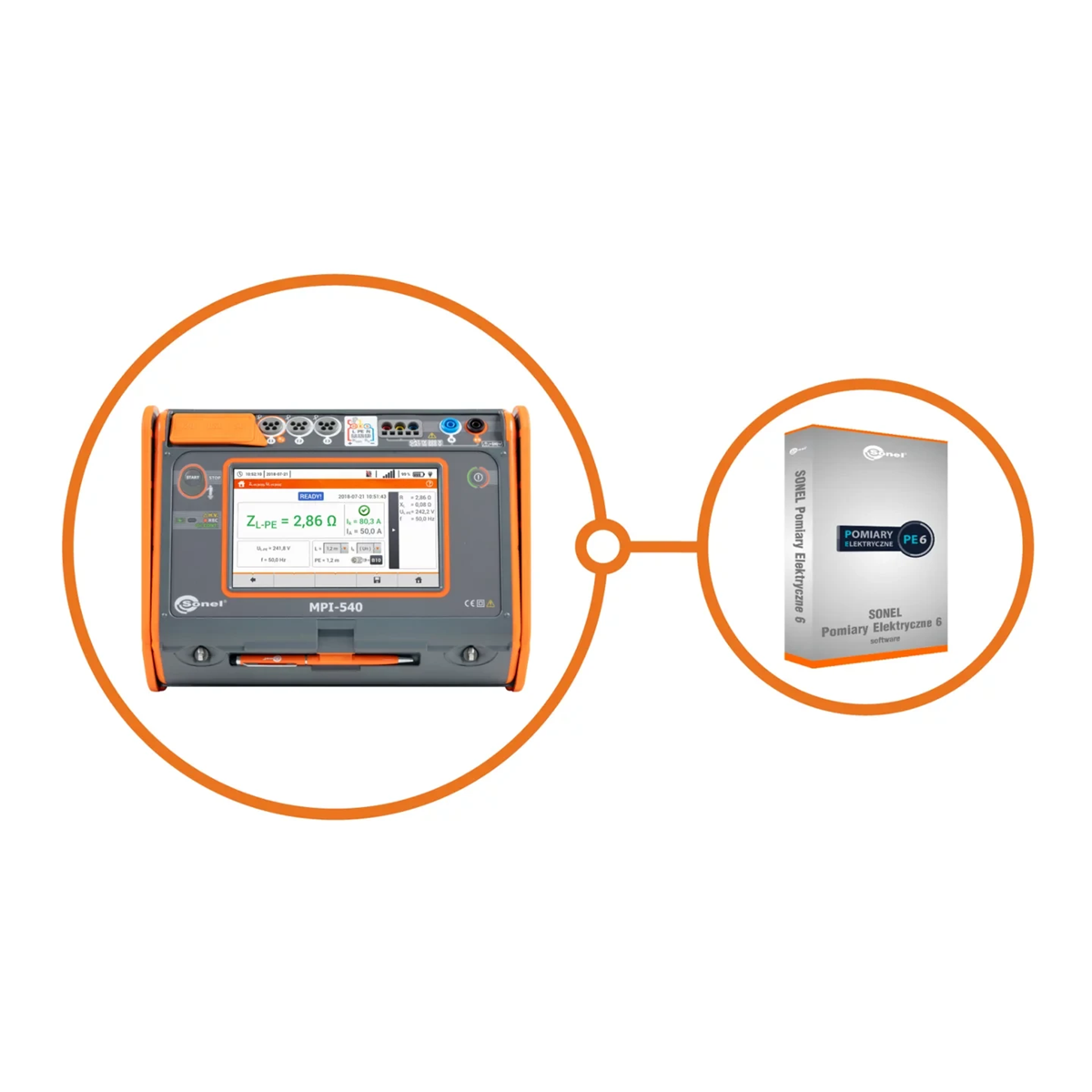

Name: Compteur multifonction MPI-540 + licence PE6
Brand: SONEL
SKU: NPP063SONE
Price: 2796.22 PLN
Availability: InStock

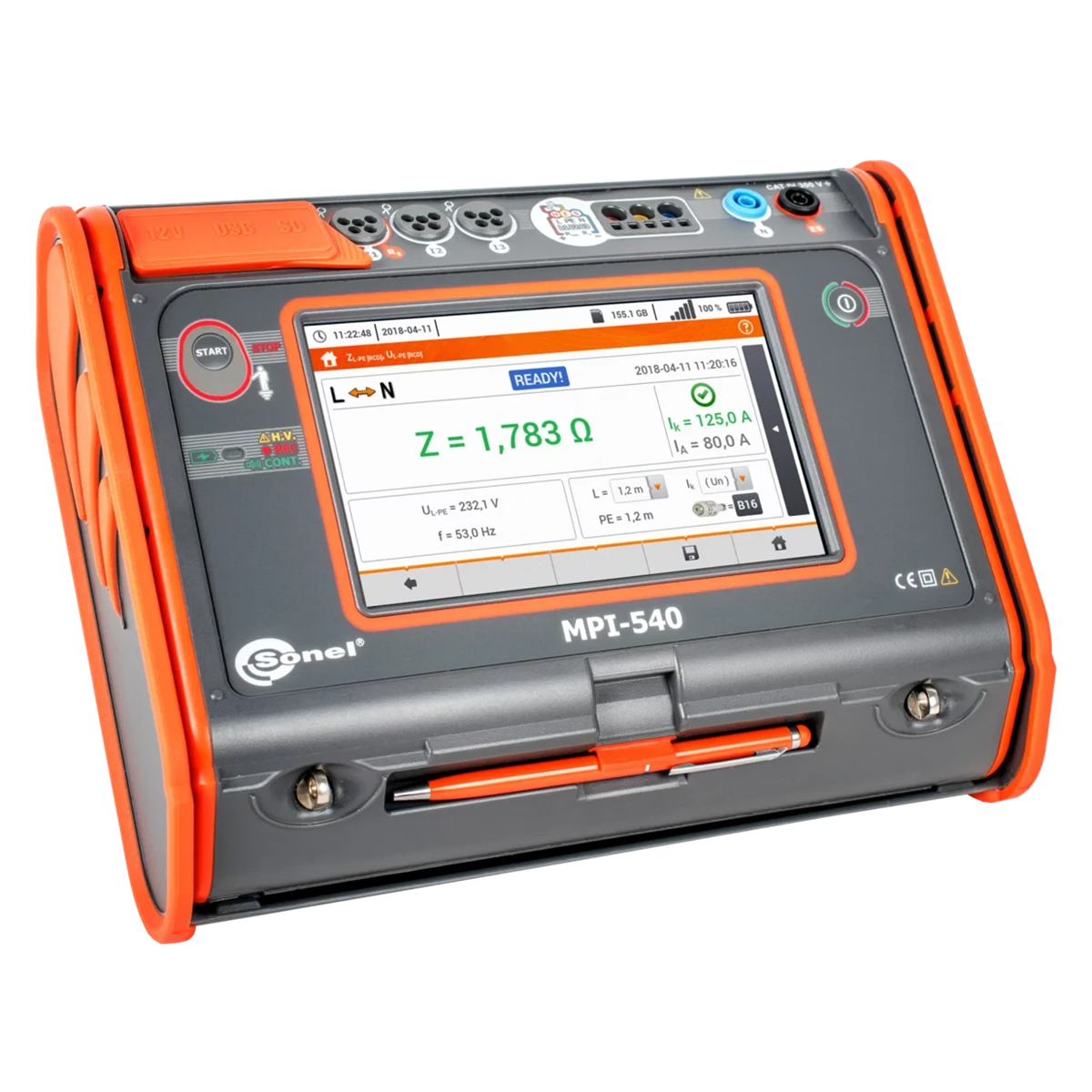

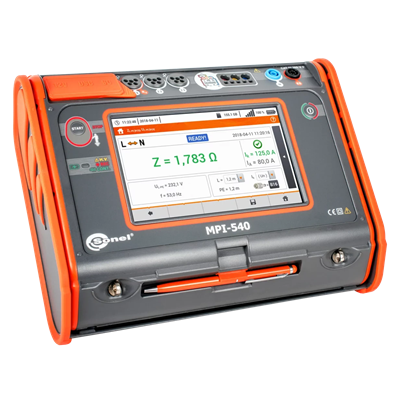

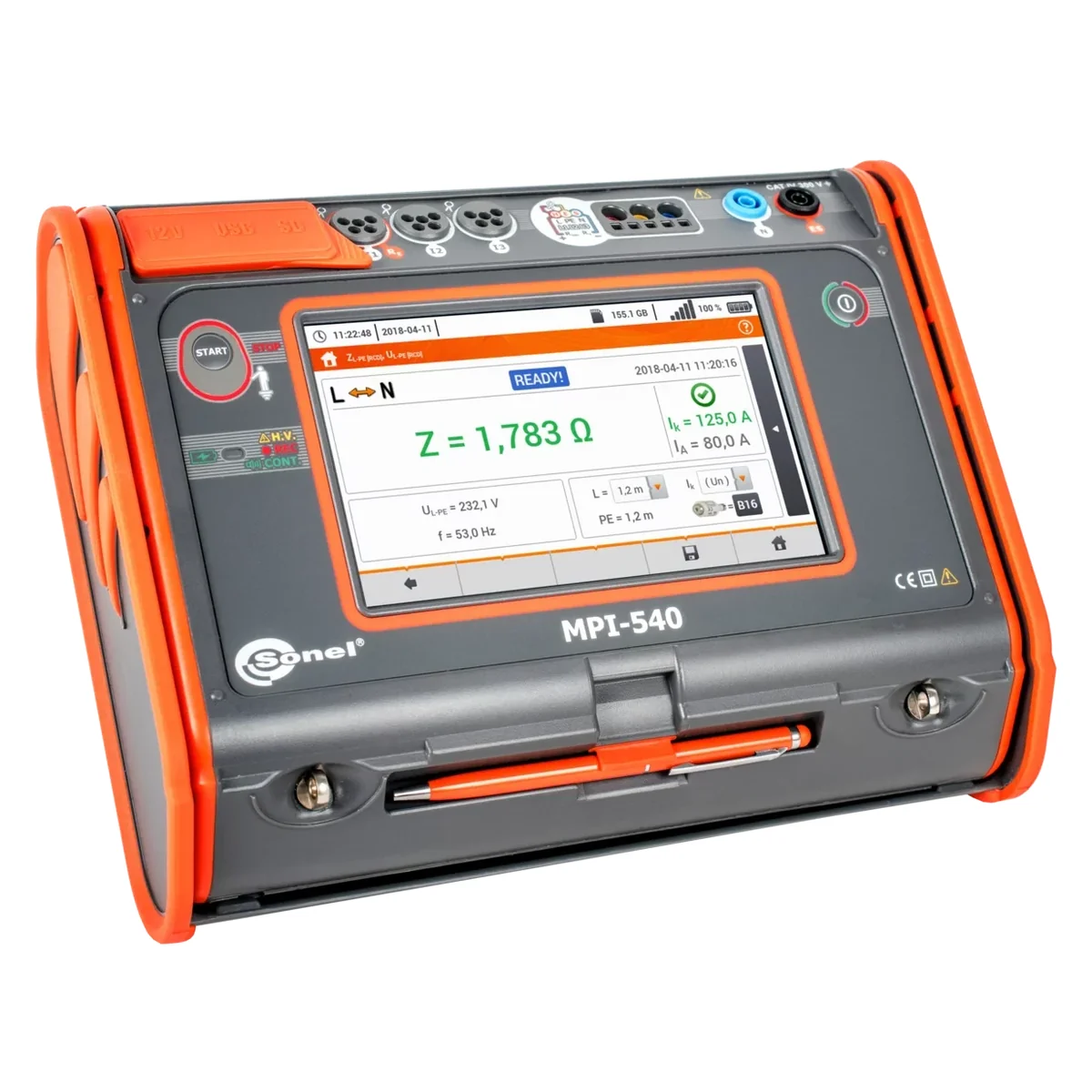

Le compteur multifonctionnel Sonel MPI-540 WMPLMPI540 de paramètres d'installation électrique

Pest conçu pour vérifier les installations domestiques et industrielles L'appareil peut être utilisé pour effectuer des mesures dont les résultats déterminent la sécurité de l'installation. De plus, l'utilisateur a la possibilité d'enregistrer les paramètres des réseaux électriques situés sur ces installations. Cela permet de contrôler la qualité de l'électricité et de mesurer les paramètres de protection antichoc à l'aide d'un seul appareil universel.

Une automatisation significative des mesures est possible grâce au disjoncteur différentiel fonction de test -courant en mode Auto, ainsi que des séquences de mesure pré-programmées par le constructeur (appelées autotests), qui peuvent également être étendues avec vos propres séquences. La mesure automatique de la résistance d'isolement des fils à 3, 4 et 5 conducteurs sera possible grâce à l'adaptateur AUTO ISO-1000C.

Bien plus qu'un compteur multifonction :

Le plus grand écran tactile du marché (7") – ergonomie et facilité d'utilisation exceptionnelles

Carte microSD amovible – extension de stockage facile

Batterie Li-Ion – fonctionnement plus long du compteur

Enregistreur triphasé des paramètres du réseau électrique – diagnostics avancés de la qualité de l'alimentation

Lecture des paramètres actuels du réseau&ndash ; évaluation immédiate de l'appareil testé

Paramètres mesurés en classe S de la norme PN-EN 61000-4-30 – haute précision de mesure

Calculateur de perte d'énergie – diagnostic rapide des économies potentielles

Mesure de tous les paramètres de protection contre les chocs électriques – un appareil au lieu de plusieurs

Mesure de boucle rapide avec RCD sans déclenchement (jusqu'à quelques secondes) – gagner du temps

Autotests – la possibilité d'effectuer des mesures automatiquesédans une séquence – simplification des mesures

Passage rapide des mesures au rapport &ndash ; gain de temps

Caractéristiques

Le compteur est au-dessus de la moyenne en termes de fonctionnalité. Il combine les capacités de mesure de plusieurs appareils, tout en garantissant une précision équivalente.

Le MPI-540 peut enregistrer des paramètres de qualité de puissance de 50/60 Hz en classe S de EN 61000-4-30 :

tensions L1, L2, L3 – valeurs moyennes jusqu'à 500 V,

courants L1, L2, L3 – valeurs moyennes, mesure de courant dans la gamme jusqu'à 3 kA (selon les pinces ampèremétriques utilisées),

fréquence dans la gamme de 40 Hz – 70 Hz,

puissance active (P), puissance réactive (Q), puissance apparente (S),

facteur de puissance (PF), cosφ,

harmoniques (jusqu'au 40e en tension et courant),

le facteur de distorsion harmonique THD pour le courant et la tension.

Instrument MPI -540 peut effectuer toutes les mesures de réception des installations électriques conformément à la réglementation en vigueur :

impédance de boucle de défaut (également dans les circuits avec DDR),

paramètres du disjoncteur ; dans les DDR,

résistance d'isolement,

résistance de terre (4 méthodes de mesure + mesure de résistivité de terre),

continuité des liaisons de protection et d'égalisation,
éclairement,

test de séquence de phase,

test de sens de rotation du moteur.

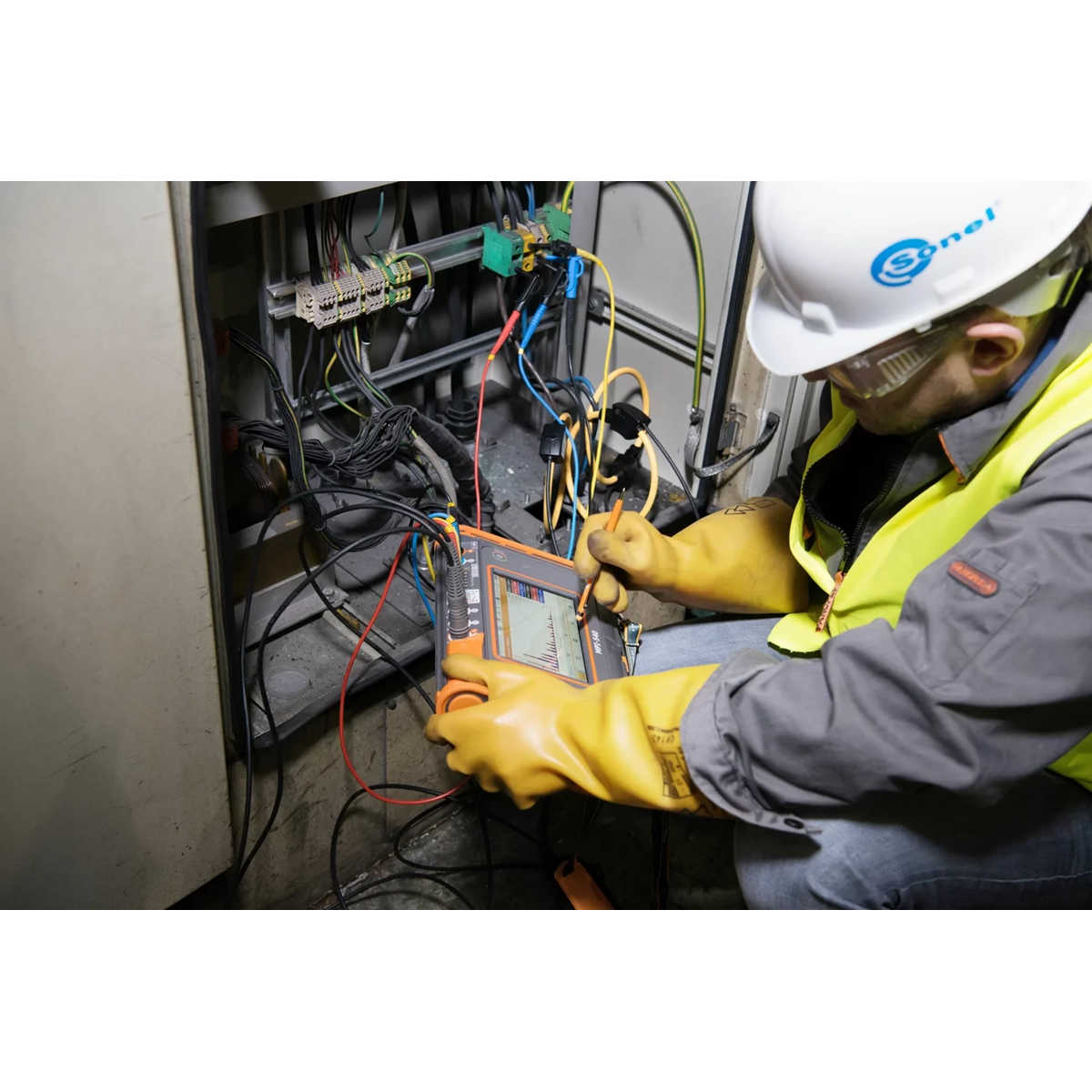

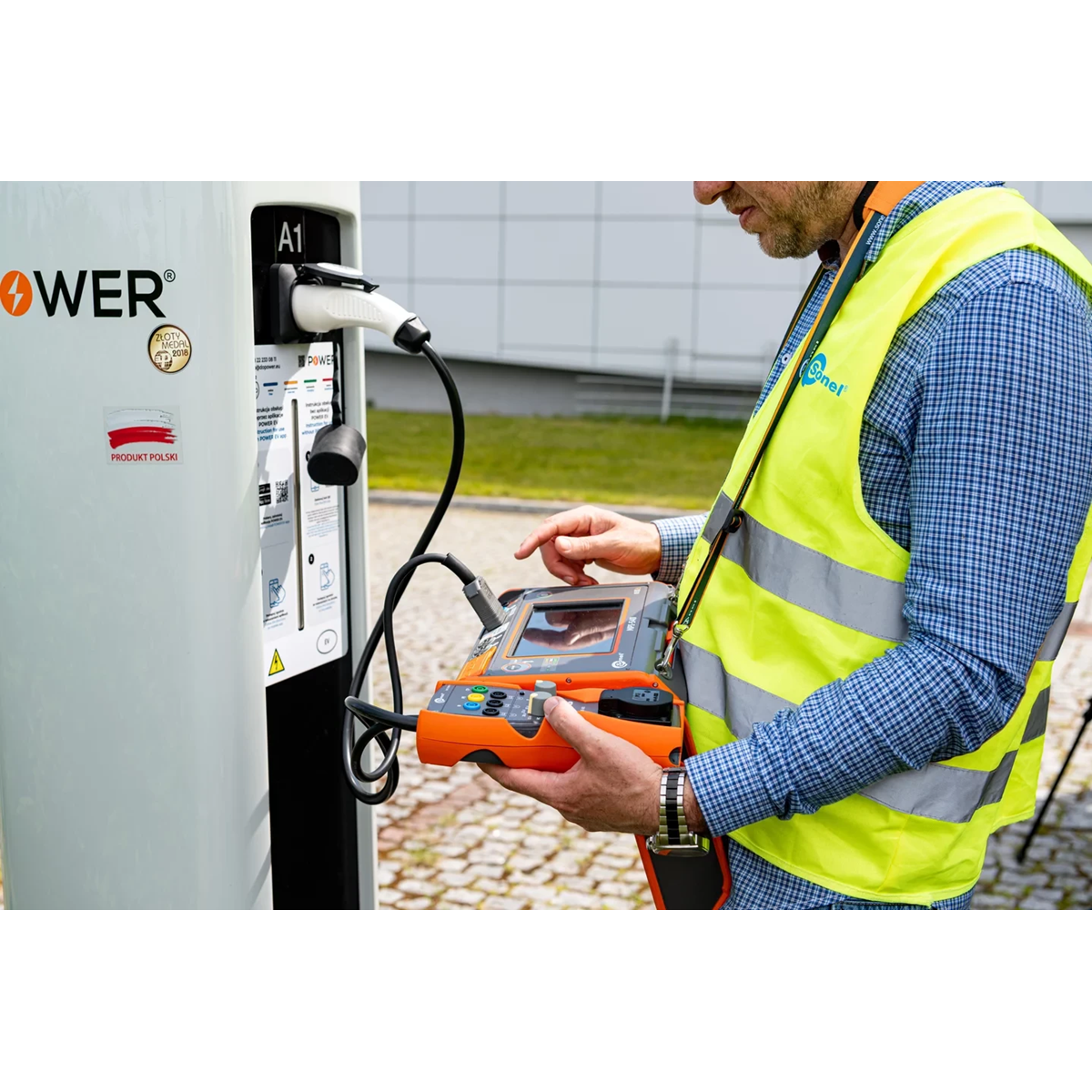

 Inspection de la sécurité des installations

Avec l'appareil, vous pouvez contrôler les installations électriques domestiques et industrielles en termes de sécurité. Les mesures peuvent être facilement automatisées en :

testant les différentiels en mode Auto,

autotests &ndash ; c'est-à-dire des séquences de mesure librement configurables,

utilisation de l'adaptateur AutoISO-1000C pour tester la résistance d'isolement des fils à 3, 4 et 5 conducteurs.

Analyse complète des paramètres du réseau

L'enregistreur triphasé intégré vous permet d'observer l'état actuel du réseau et d'enregistrer ses paramètres, tels que la tension, le courant, la puissance, les harmoniques, THD. Le compteur vous permet de lire des quantités sélectionnées et d'afficher leur présentation graphique à l'écran en temps réel. Les paramètres sont mesurés indépendamment de l'enregistrement sauvegardé sur la carte mémoire. L'appareil peut présenter :

des graphiques de formes d'onde de tension et de courant (oscilloscope),

des graphiques de tension et de courant dans le temps,

un diagramme de phase, < /li>
mesures de nombreux paramètres sous forme de tableau,

graphique des harmoniques de courant et de tension.

Facile à lire
L'appareil est équipé d'un écran LCD couleur tactile d'une diagonale de 7" et résolution de 800x480 pixels. Cela garantit un confort d'utilisation et une lecture aisée des paramètres et des cours de temps. Un grand écran signifie que plus d'informations sont disponibles lors de l'utilisation du lecteur. L'interface est lisible dans toutes les conditions – également grâce à la taille appropriée des symboles affichés. Le stylet attaché vous permet de travailler également avec des gants diélectriques.

Système d'aide intégré

L'appareil a intégré dans les écrans d'aide avec des diagrammes de mesure. Grâce à cela, vous pouvez facilement et rapidement vérifier comment connecter un système donné en fonction du type de mesure.

Résistance accrue aux conditions environnementales

Le Le compteur MPI-540 s'adaptera bien aux conditions environnementales difficiles. La protection contre la poussière et la pénétration d'eau est assurée par un boîtier unique avec un niveau d'étanchéité IP51. Il résiste aux dommages mécaniques et sa conception spéciale vous permet de protéger facilement l'écran tactile en faisant glisser le couvercle du compteur. En plus du fait qu'il protège contre les dommages, il vous permet également de transporter et d'utiliser facilement l'appareil dans différentes positions.

Communication et logiciel
 L'avantage de l'appareil est la multitude d'interfaces de communication et la coopération avec des logiciels externes. Grâce au port USB, à une carte mémoire SD amovible ou au moyen d'une communication sans fil (Bluetooth, Wi-Fi), vous pouvez transférer les données de mesure sur un ordinateur. Afin de générer un rapport de test dans le domaine de la protection contre les chocs électriques, le programme Sonel Electrical Measurements doit être utilisé. L'enregistrement des ressources téléchargées dans les formats les plus simples et l'impression sont fournis par Sonel Reader. Le programme spécialisé Sonel Analysis est utilisé pour lire et analyser les données de l'enregistreur.

Spécification – paramètres de l'installation électrique
< td>Mesure du courant de déclenchement du différentiel IA courant de mesure 0,2 IΔ n…2.0 IΔn < td>3,5 mA…700 mA < td> < td> < td>0,12 Ω… 400 &Oméga; selon IEC 61557-4 < td>à partir de 0,001 fc < /tr>

Fonctions de mesure Plage de mesure Plage d'affichage Résolution Précision

Impédance de boucle de défaut

Boucle de court-circuit ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω à IEC 61557 0.00 Ω…1999 Ω à partir de 0.01 Ω ±(5% m.v. + 30 chiffres)

Boucle de défaut ZL-PE en mode RCD à partir de 0,50 Ω…1999 Ω à IEC 61557 0,00 Ω…1999 Ω à partir de 0,01 Ω à partir de ±(6% m.v. + 5 chiffres )

Mesures des paramètres RCD < /td>

Test de déclenchement du différentiel et mesure du temps de déclenchement tA courant de mesure 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n

RCD de type général et court retard 0 ms…300 ms 0 ms…300 ms 1 ms à partir de ± ;(2% m.v. + 2 chiffres)

RCD sélectif 0 ms…500 ms< /td> 0 ms…500 ms< /td> 1 ms de ±(2% m.v. + 2 digits)

< /td>

pour courant résiduel sinusoïdal (type AC) 3,3 mA…1000 mA 3,3 mA…1000 mA à partir de 0,1 mA ±5% IΔn

pour courant différentiel 1 voie et 1 voie avec polarisation 6 mA DC (type A) 3,5 mA…700 mA à partir de 0,1 mA ±10 % IΔn

pour courant résiduel DC (type B) 2,0mA…1000mA 2,0mA…1000mA à partir de 0,1mA ±10 % IΔn

Résistance de terre

Méthode 3 et 4 fils à partir de 0,50 Ω…1 .99 kΩ selon CEI 61557-5 0,00 Ω…1,99 kΩ à partir de 0,01 Ω à partir de ±(2% m.m. + 3 chiffres)< /td>

Méthode 3 fils + pince 0.00 Ω…1.99 kΩ 0.00 Ω…1.99 kΩ< /td> à partir de 0,01 Ω à partir de ±(2 % m.v. + 4 chiffres)
Méthode à 2 pinces 0,00 Ω…99,9kΩ 0,00 Ω…99,9kΩ à partir de 0,01 Ω à partir de ±(10 % m.v. + 4 chiffres)

Résistivité du sol 0.0 Ω m&helli;99,9 kΩm 0,0 Ωm…99,9 kΩm à partir de 0,1 Ωm Dépend de la précision de mesure RE

Résistance d'isolement

Tension de mesure 50 V 50 k …250 MΩ selon IEC 61557-2 0 kΩ…250 MΩ à partir de 1 kΩ à partir de ±(3% m.v. + 8 chiffres)< /td>

Tension de mesure 100 V 100 kΩ…500 MΩ selon IEC 61557-2 0 kΩ…500 MΩ à partir de 1 kΩ à partir de ±(3% m.v. + 8 chiffres)< /td>

Tension de mesure 250 V 250 kΩ…999 MΩ selon IEC 61557-2 0 kΩ…999 MΩ à partir de 1 kΩ à partir de ±(3% m.v. + 8 chiffres)< /td>

Tension de test 500 V 500 kΩ…2.00 GΩ à IEC 61557-2 0 kΩ…2.00 GΩ à partir de 1 kΩ à partir de ±(3% m.v. + 8 chiffres )< /td>

Tension de mesure 1000 V 1000 kΩ…4.99 GΩ à IEC 61557-2 0 kΩ…9.99 GΩ à partir de 1 kΩ à partir de ±(3% m.v. + 8 chiffres )< /td>

Résistance des conducteurs de protection et d'égalisation

Mesure de continuité de la liaison de protection et équipotentielle avec ±200 mA 0,00 Ω…400 Ω à partir de 0,01 Ω ±(2% m.v. + 3 chiffres)

Mesure de résistance à courant faible 0.0 Ω…1999 Ω 0.0 Ω…1999 Ω à partir de 0,1 Ω ±(3 % m.v. + 3 chiffres)

Éclairement

Mesure de lux (lx ) 0 lx…399,9 klx 0 lx…399,9 klx à partir de 0,001 lx à partir de ±(2 % m.v. + 5 chiffres)

Mesure Fc 0 fc…39 .99 kfc 0 fc…39.99 kfc à partir de ±(2 % m.v. + 5 chiffres)
Indication de séquence de phases Assistance, Inverse, Tension UL-L : 95V…500V (45Hz…65Hz)

"w.m" - valeur mesurée

Spécification &ndash ; Enregistreur triphasé

L'appareil est conçu pour fonctionner en réseaux :

avec une fréquence nominale de 50/60 Hz

avec une tension nominale : 64/110 V, 110/190 V, 115/200 V, 127/220V, 220/380V, 230/400 V, 240/415 V, 254/440V, 290/500V

CC

Systèmes de réseaux pris en charge :

monophasé

biphasé avec N commun
étoile triphasée avec et sans conducteur N

triangle triphasé

< tr > < td>+2 % m.e. si w.m. ≥ 10 % Inom, ±2 % Inom si sem. < 10 % Inom , (l'erreur n'inclut pas l'erreur de serrage) < td>selon configuration (transformateurs, pinces) < /tr> < td>Tension

Paramètre Plage de mesure Résolution maximale Précision

Tension alternative (TRMS) 0,0…500 V 0,01 % Unom + 0,5 % Unom

Courant alternatif TRMS selon pinces* 0,01% Inom

Fréquence 40.00…70.00 Hz 0,01 Hz ±0,05 Hz

Puissance active, réactive, apparente et de distorsion 4 chiffres significatifs selon configuration (transformateurs, pinces)
Énergie active, réactive et apparente selon la configuration (transformateurs, pinces) 4 chiffres significatifs comme erreur de puissance

cosφ et facteur de puissance (PF) 0,00…1,00 0,01 ±0,03

Harmoniques

identique à True RMS AC identique à True RMS AC +5 % m.v. si w.m. ≥ 3 % Unom, ±0,15 % Unom si w.m. < 3 % Unom

Courant identique à True RMS AC identique à True RMS AC ± ;0,5 % v.m. si w.m. ≥ 10 % Unom, ±0,5 % Unom si w.m. < 10 % Unom

THD

Tension 0,0…100,0 % (rms) 0,1 % ± 5 %

Courant 0,0…100,0 % (rms) 0,1 % ± 5 %

Facteur d'asymétrie 0, 0…10,0 % 0,1 % ±0,15 % (erreur absolue)

Pince F-1A, F-2A, F-3A : 0…3000 A AC (10 000 Ap-p)

Pince C-4A : 0…1000 A AC (3600 Ap-p) Ap-p)

Pince C-5A : 0…1000 A AC/DC (3600 Ap-p)

Pince C-6A : 0..10 A AC (36 Ap-p)

Pince C-7A : 0…100 A AC (360 Ap-p)

Mesure du courant alternatif (True RMS) avec pince
< th>F-3A < td>1000A AC
1400ADC < td> 380 mm < td>3 m < /tr>

C-4A C-5A C-6A C-7A F-1A F-2A

Courant nominal 1000A AC 10A AC 100A AC 3000A AC 3000 A AC 3000 A CA

Fréquence 30 Hz…10 kHz CC…5kHz 40Hz…10kHz 40Hz…1kHz 40Hz…10kHz 40Hz…10kHz 40Hz…10kHz

Max. diamètre du câble mesuré 52 mm 39 mm 20 mm 24 mm 250 mm 140 mm

Précision de base minimale ≤0,5 % ≤1,5 % ≤1 % 0,5 % 1 % 1 % 1 %

Alimenté par batterie - √ - - - - -< /td> < /tr>
Longueur du câble 2,2 m 2,2 m 2,2 m 2,5 m 2,5 m 2,5 m

Catégorie de mesure IV 300V IV 300V IV 300V III 300V IV 600V IV 600 V IV 600 V

Indice de protection IP40 IP40 IP40 IP40 IP67 IP67 IP67

Logiciel de protocoles de test de sécurité d'installation Sonel PE6 WAPROSONPE6

La dernière version du logiciel populaire pour la création de protocoles de mesure électrique. PE6 simplifie le processus de documentation. Il minimise son temps. Il automatise. Tout cela grâce à de nombreux mécanismes, outils et fonctions intégrés.

Caractéristiques du programme :

conformité du protocole imprimé avec le nouveau PN- Normes HD 60364-6 : 2016-07, PN-HD 60364-4-41:2017-09

arborescence du document,

bases de données étendues de points de sécurité et de mesure,

calcul automatique des valeurs requises,

évaluation automatique des résultats mesurés,

calendrier des mesures,

insertion de photos et de dessins dans les protocoles ,< /li>
impression des contrôles de mesures et étiquettes descriptives des tableaux,

calcul des mesures effectuées,

impression des factures,

remplissage automatique de protocoles avec une série

Le programme prend en charge la création de documentation après des tests dans le domaine du contrôle complet des points de mesure et :

l'efficacité de l'arrêt automatique (TN-S, TN-C, TN-C-S, TT, IT),

paramètre des différentiels,

état d'isolement du circuit (TN- S, TN-C, TN-C-S, TT, IT),

l'état de l'isolement des câbles électriques,

l'état du système de protection contre la foudre et de la mise à la terre,

la continuité des fils,

la résistance d'isolement des moteurs fermés et ouverts,

la résistance des contacteurs,

la résistance des disjoncteurs,

dispositifs de transformateur.

Matériel requis :

Système d'exploitation : Windows 10

Résolution minimale : 1024x768

Résolution recommandée : 1920x1080

Compteur multifonction MPI-540 + licence PE6 WMPLMPI540PROSPE6ZP222

Description du produit

Données techniques

Détails du fabricant

Fonctions de mesure	Plage de mesure	Plage d'affichage	Résolution	Précision
Impédance de boucle de défaut
Boucle de court-circuit ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω à IEC 61557	0.00 Ω…1999 Ω	à partir de 0.01 Ω	±(5% m.v. + 30 chiffres)
Boucle de défaut ZL-PE en mode RCD	à partir de 0,50 Ω…1999 Ω à IEC 61557	0,00 Ω…1999 Ω	à partir de 0,01 Ω	à partir de ±(6% m.v. + 5 chiffres )
Mesures des paramètres RCD			< /td>
Test de déclenchement du différentiel et mesure du temps de déclenchement tA courant de mesure 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ n
RCD de type général et court retard	0 ms…300 ms	0 ms…300 ms	1 ms	à partir de ± ;(2% m.v. + 2 chiffres)
RCD sélectif	0 ms…500 ms< /td>	0 ms…500 ms< /td>	1 ms	de ±(2% m.v. + 2 digits)
		< /td>
pour courant résiduel sinusoïdal (type AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	à partir de 0,1 mA	±5% IΔn
pour courant différentiel 1 voie et 1 voie avec polarisation 6 mA DC (type A)	3,5 mA…700 mA	à partir de 0,1 mA	±10 % IΔn
pour courant résiduel DC (type B)	2,0mA…1000mA	2,0mA…1000mA	à partir de 0,1mA	±10 % IΔn
Résistance de terre
Méthode 3 et 4 fils	à partir de 0,50 Ω…1 .99 kΩ selon CEI 61557-5	0,00 Ω…1,99 kΩ	à partir de 0,01 Ω	à partir de ±(2% m.m. + 3 chiffres)< /td>
Méthode 3 fils + pince	0.00 Ω…1.99 kΩ	0.00 Ω…1.99 kΩ< /td>	à partir de 0,01 Ω	à partir de ±(2 % m.v. + 4 chiffres)
Méthode à 2 pinces	0,00 Ω…99,9kΩ	0,00 Ω…99,9kΩ	à partir de 0,01 Ω	à partir de ±(10 % m.v. + 4 chiffres)
Résistivité du sol	0.0 Ω m&helli;99,9 kΩm	0,0 Ωm…99,9 kΩm	à partir de 0,1 Ωm	Dépend de la précision de mesure RE
Résistance d'isolement
Tension de mesure 50 V	50 k …250 MΩ selon IEC 61557-2	0 kΩ…250 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
Tension de mesure 100 V	100 kΩ…500 MΩ selon IEC 61557-2	0 kΩ…500 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
Tension de mesure 250 V	250 kΩ…999 MΩ selon IEC 61557-2	0 kΩ…999 MΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres)< /td>
Tension de test 500 V	500 kΩ…2.00 GΩ à IEC 61557-2	0 kΩ…2.00 GΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres )< /td>
Tension de mesure 1000 V	1000 kΩ…4.99 GΩ à IEC 61557-2	0 kΩ…9.99 GΩ	à partir de 1 kΩ	à partir de ±(3% m.v. + 8 chiffres )< /td>
Résistance des conducteurs de protection et d'égalisation
Mesure de continuité de la liaison de protection et équipotentielle avec ±200 mA	0,00 Ω…400 Ω	à partir de 0,01 Ω	±(2% m.v. + 3 chiffres)
Mesure de résistance à courant faible	0.0 Ω…1999 Ω	0.0 Ω…1999 Ω	à partir de 0,1 Ω	±(3 % m.v. + 3 chiffres)
Éclairement
Mesure de lux (lx )	0 lx…399,9 klx	0 lx…399,9 klx	à partir de 0,001 lx	à partir de ±(2 % m.v. + 5 chiffres)
Mesure Fc	0 fc…39 .99 kfc	0 fc…39.99 kfc	à partir de ±(2 % m.v. + 5 chiffres)
Indication de séquence de phases	Assistance, Inverse, Tension UL-L : 95V…500V (45Hz…65Hz)

Paramètre	Plage de mesure	Résolution maximale	Précision
Tension alternative (TRMS)	0,0…500 V	0,01 % Unom	+ 0,5 % Unom
Courant alternatif TRMS	selon pinces*	0,01% Inom
Fréquence	40.00…70.00 Hz	0,01 Hz	±0,05 Hz
Puissance active, réactive, apparente et de distorsion	4 chiffres significatifs	selon configuration (transformateurs, pinces)
< strong>Énergie active, réactive et apparente	selon la configuration (transformateurs, pinces)	4 chiffres significatifs	comme erreur de puissance
cosφ et facteur de puissance (PF)	0,00…1,00	0,01	±0,03
Harmoniques
identique à True RMS AC	identique à True RMS AC	+5 % m.v. si w.m. ≥ 3 % Unom, ±0,15 % Unom si w.m. < 3 % Unom
Courant	identique à True RMS AC	identique à True RMS AC	± ;0,5 % v.m. si w.m. ≥ 10 % Unom, ±0,5 % Unom si w.m. < 10 % Unom
THD
Tension	0,0…100,0 % (rms)	0,1 %	± 5 %
Courant	0,0…100,0 % (rms)	0,1 %	± 5 %
Facteur d'asymétrie	0, 0…10,0 %	0,1 %	±0,15 % (erreur absolue)

	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A
Courant nominal	1000A AC	10A AC	100A AC	3000A AC	3000 A AC	3000 A CA
Fréquence	30 Hz…10 kHz	CC…5kHz	40Hz…10kHz	40Hz…1kHz	40Hz…10kHz	40Hz…10kHz	40Hz…10kHz
Max. diamètre du câble mesuré	52 mm	39 mm	20 mm	24 mm	250 mm	140 mm
Précision de base minimale	≤0,5 %	≤1,5 %	≤1 %	0,5 %	1 %	1 %	1 %
Alimenté par batterie	-	√	-	-	-	-	-< /td> < /tr>
Longueur du câble	2,2 m	2,2 m	2,2 m	2,5 m	2,5 m	2,5 m
Catégorie de mesure< /strong>	IV 300V	IV 300V	IV 300V	III 300V	IV 600V	IV 600 V	IV 600 V
Indice de protection	IP40	IP40	IP40	IP40	IP67	IP67	IP67
