Compteur multifonction MPI-525 + licence pour le programme SONEL PE6 WMPLMPI525SPE6

Compteur multifonctionnel des paramètres de l'installation électrique

En mettant l'accent sur les mesures de résistance d'isolement

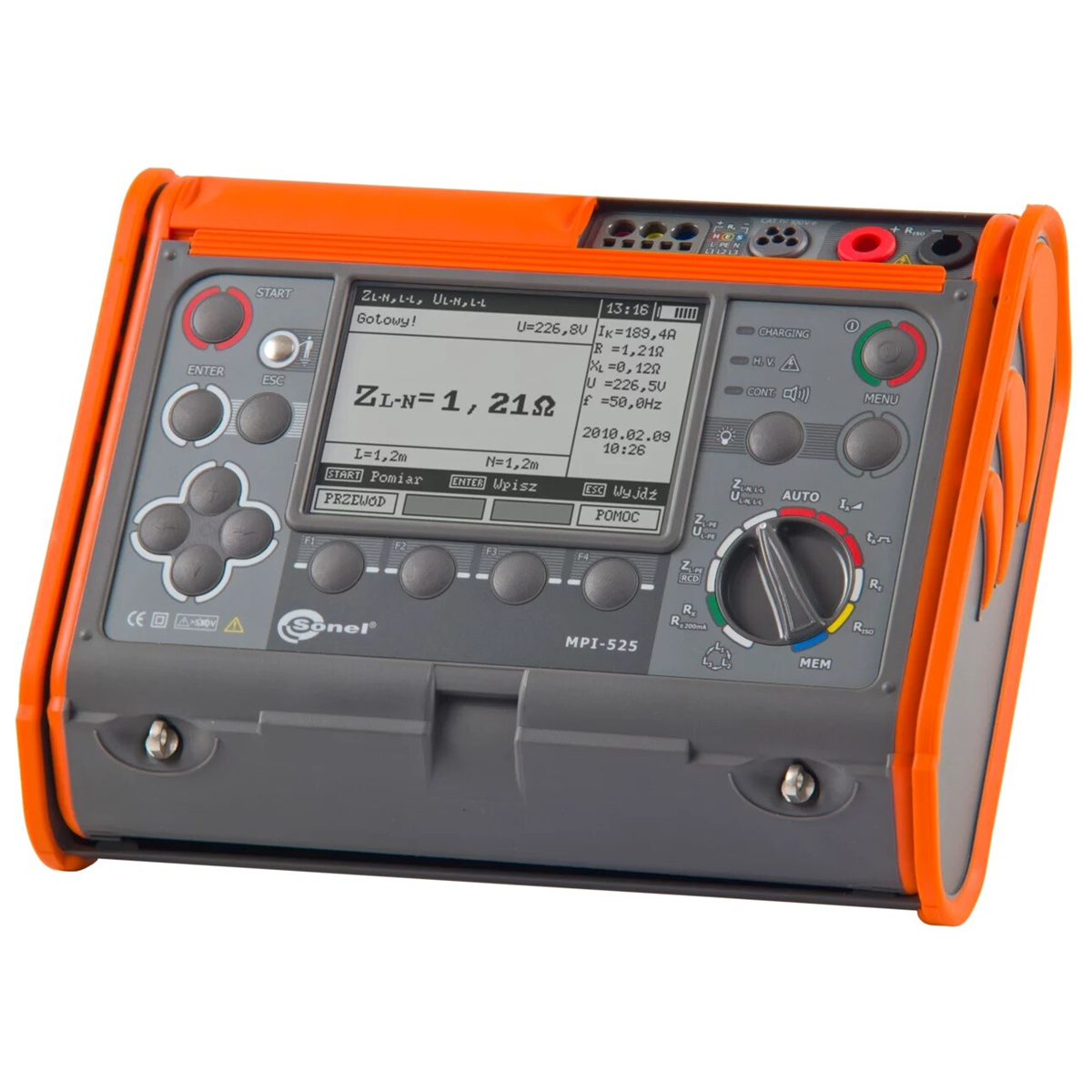

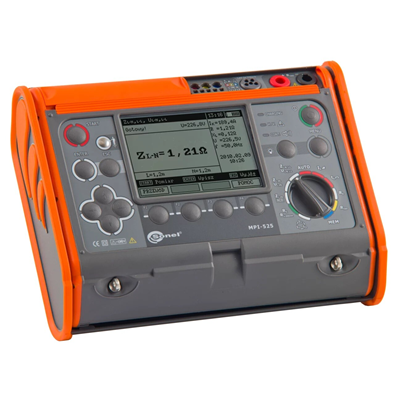

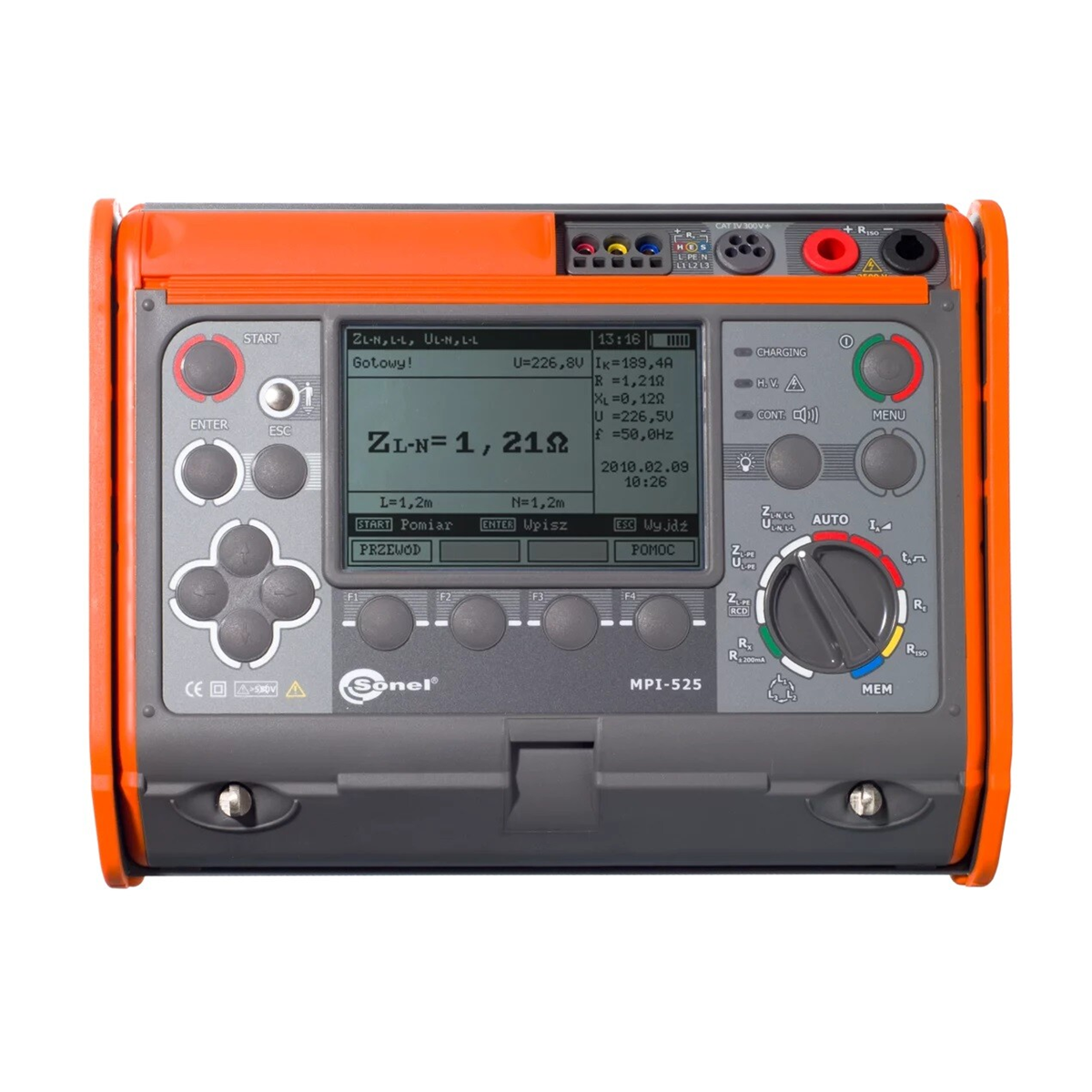

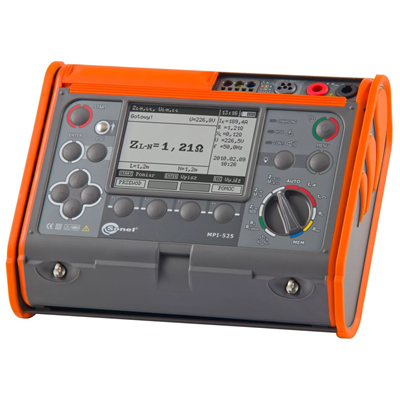

Le compteur multifonctionnel de paramètres d'installation électrique Sonel MPI-525 est une innovation dans sa catégorie. Il offre de nombreuses possibilités pour mesurer les paramètres des installations électriques, ce qui en fait une solution recommandée pour les installateurs, ainsi que pour les techniciens de mesure avancés.

Comme l'un des rares compteurs sur le marché, Sonel MPI-525 a la capacité de mesurer la résistance d'isolement avec une tension jusqu'à 2500 V. De plus, l'appareil permet la mesure automatique de la résistance d'isolement des fils ou câbles à 3, 4 ou 5 conducteurs à l'aide de l'adaptateur AutoISO-2500 en option.

Le compteur MPI-525 peut être utilisé pour mesurer avec précision l'impédance de boucle de court-circuit (résolution 0,01 Ω) dans les circuits L-PE dans les réseaux avec RCD. Une autre fonction précieuse de l'appareil est la capacité de mesurer le temps de déclenchement réel et le courant de déclenchement du RCD avec un seul déclenchement du disjoncteur.

Fonctionnalités

Le compteur se caractérise par des possibilités étendues en termes de fonctionnalité. Il combine les capacités de mesure de plusieurs appareils, tout en assurant une précision tout aussi bonne. L'appareil permet d'effectuer toutes les mesures de recette des installations électriques conformément à la réglementation en vigueur :

• impédance de boucle de défaut (également dans les circuits avec différentiels),
• paramètres des DDR,
• résistance d'isolement,

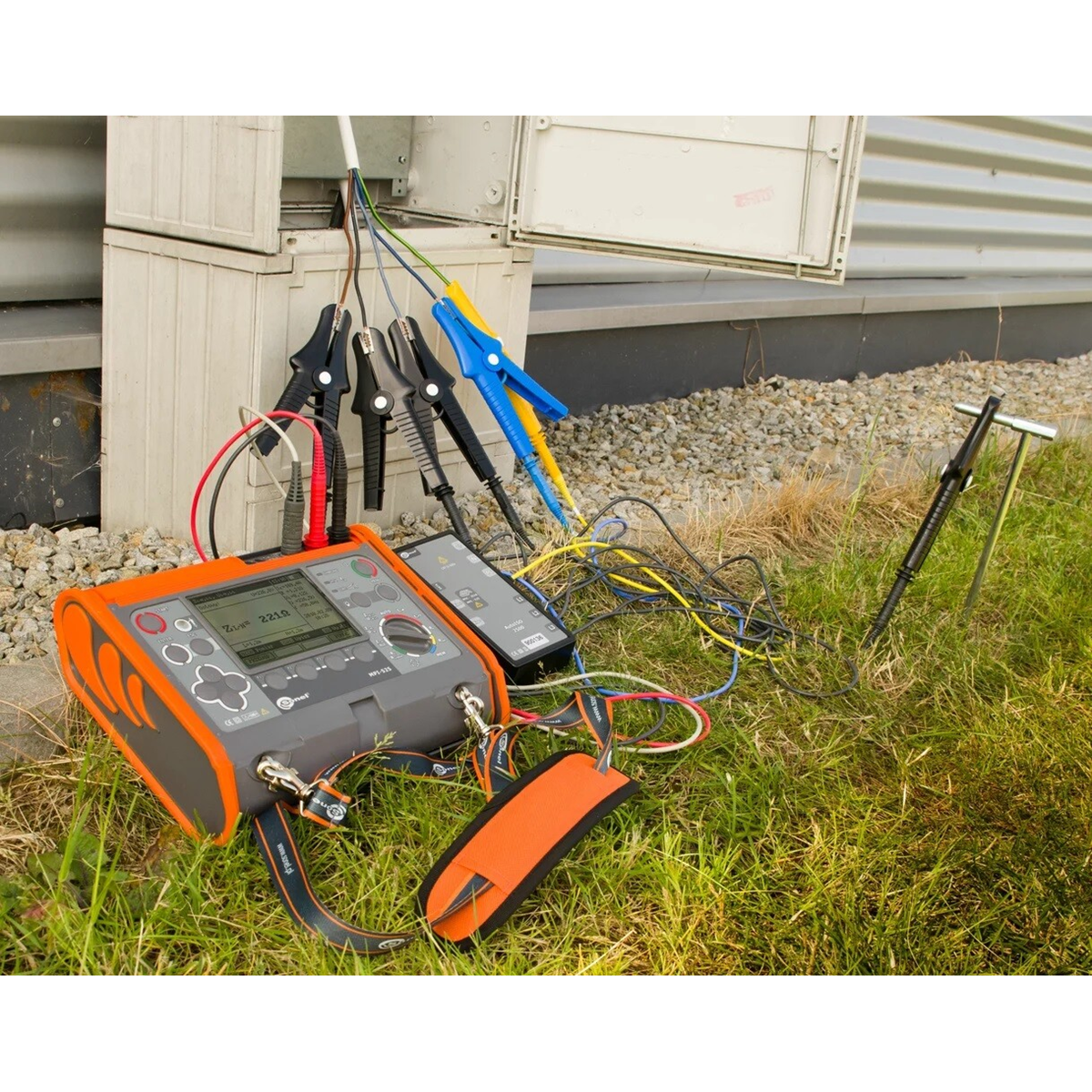

• Résistance de terre (méthode 3 fils),
• continuité des connexions de protection et d'égalisation,
• test de séquence de phases

Fonctionnalités supplémentaires

• Vérification de la connexion correcte du fil PE à l'aide d'une électrode tactile.
• Mesure de tension (0...500 V) et fréquence secteur.
• Résultats de la mémoire 990.
• Transmission de données sans fil vers un ordinateur.

Test d'isolation 2,5 kV

Une caractéristique unique de l'appareil de mesure est la capacité de mesurer la résistance d'isolement avec une tension allant jusqu'à 2 500 V. De plus, à l'aide de l'adaptateur AutoISO-2500, l'utilisateur peut vérifier le RISO de 3, 4 et 5 fils.

L'instrument a un chronomètre intégré. Il a la capacité de définir trois temps pour effectuer et lire les résultats de mesure (dans la plage de 1 à 600 s). De plus, il calcule automatiquement deux coefficients d'absorption.

Afin d'assurer la sécurité de l'utilisateur, une fois la mesure terminée ou interrompue, l'appareil décharge automatiquement l'objet testé.

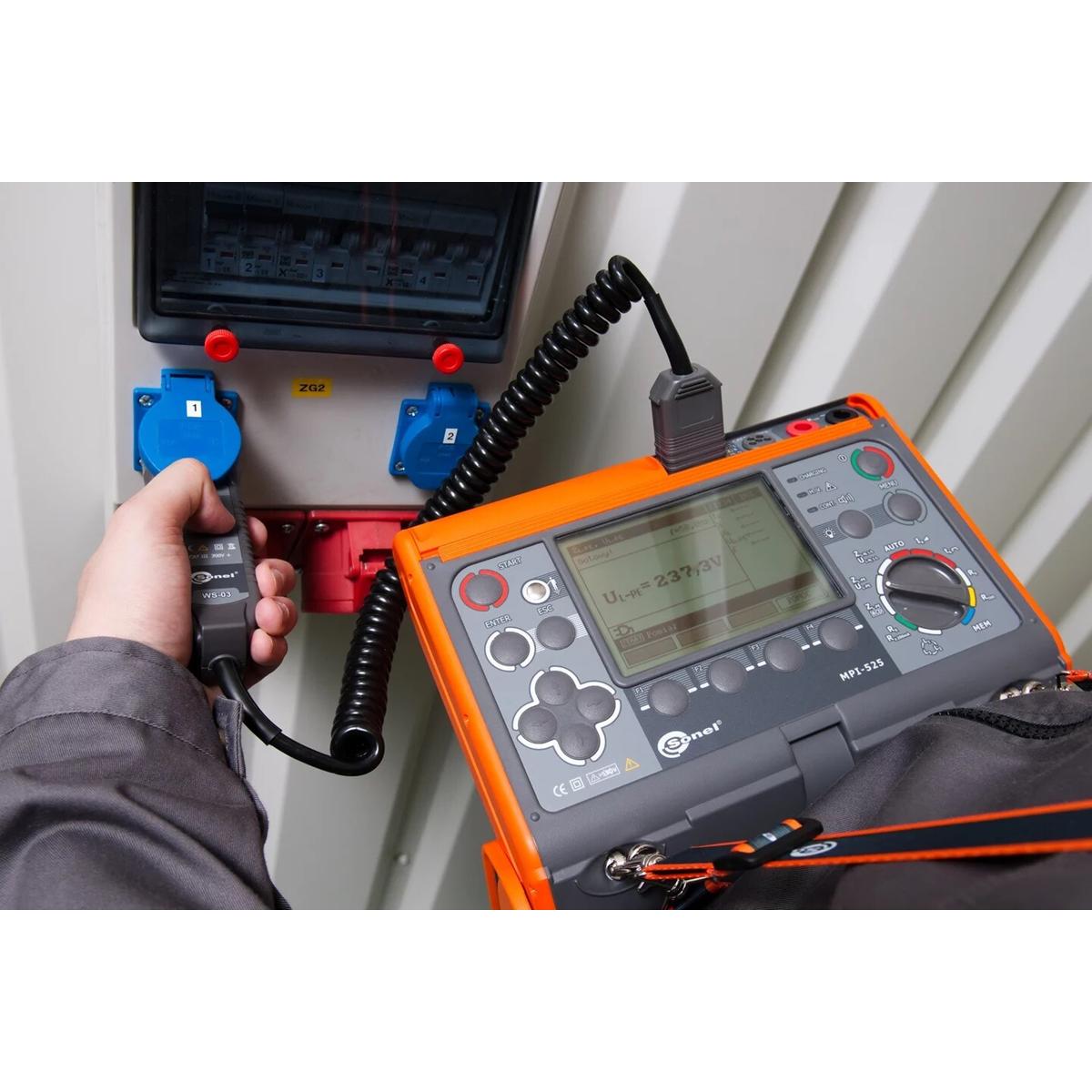

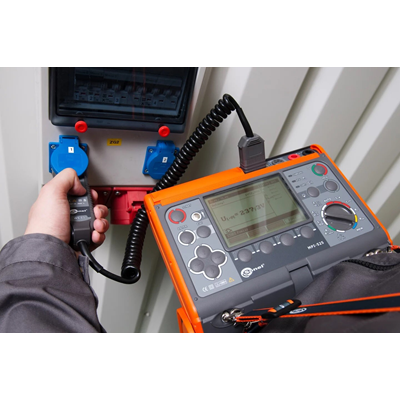

Contrôle de sécurité de l'installation

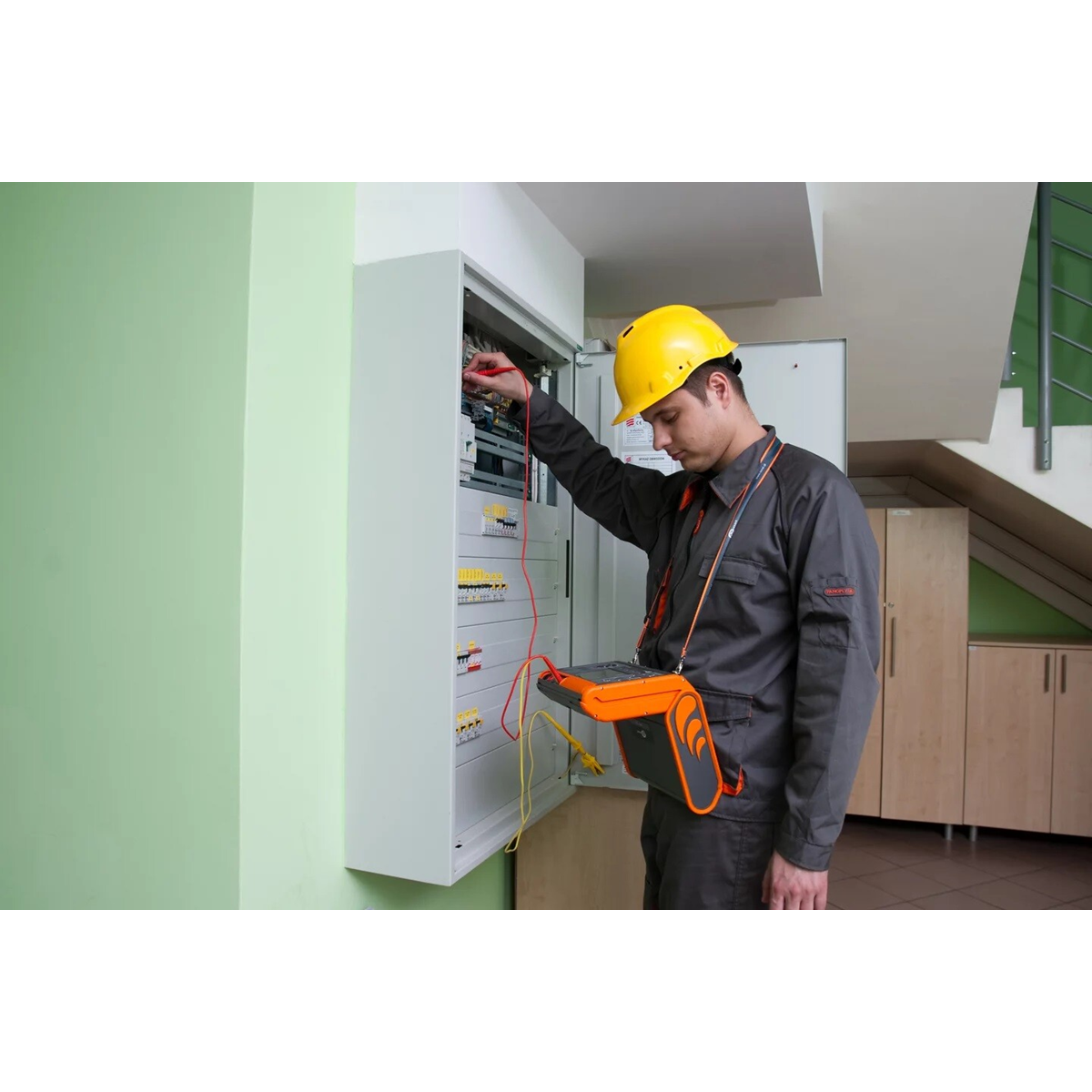

Avec l'instrument, vous pouvez contrôler les installations électriques domestiques et industrielles en termes de sécurité. Les mesures peuvent être facilement automatisées en :

• test des différentiels en mode Auto,
• à l'aide de l'adaptateur AutoISO-2500 pour tester la résistance d'isolement des fils à 3, 4 et 5 conducteurs.

Résistance accrue aux conditions environnementales

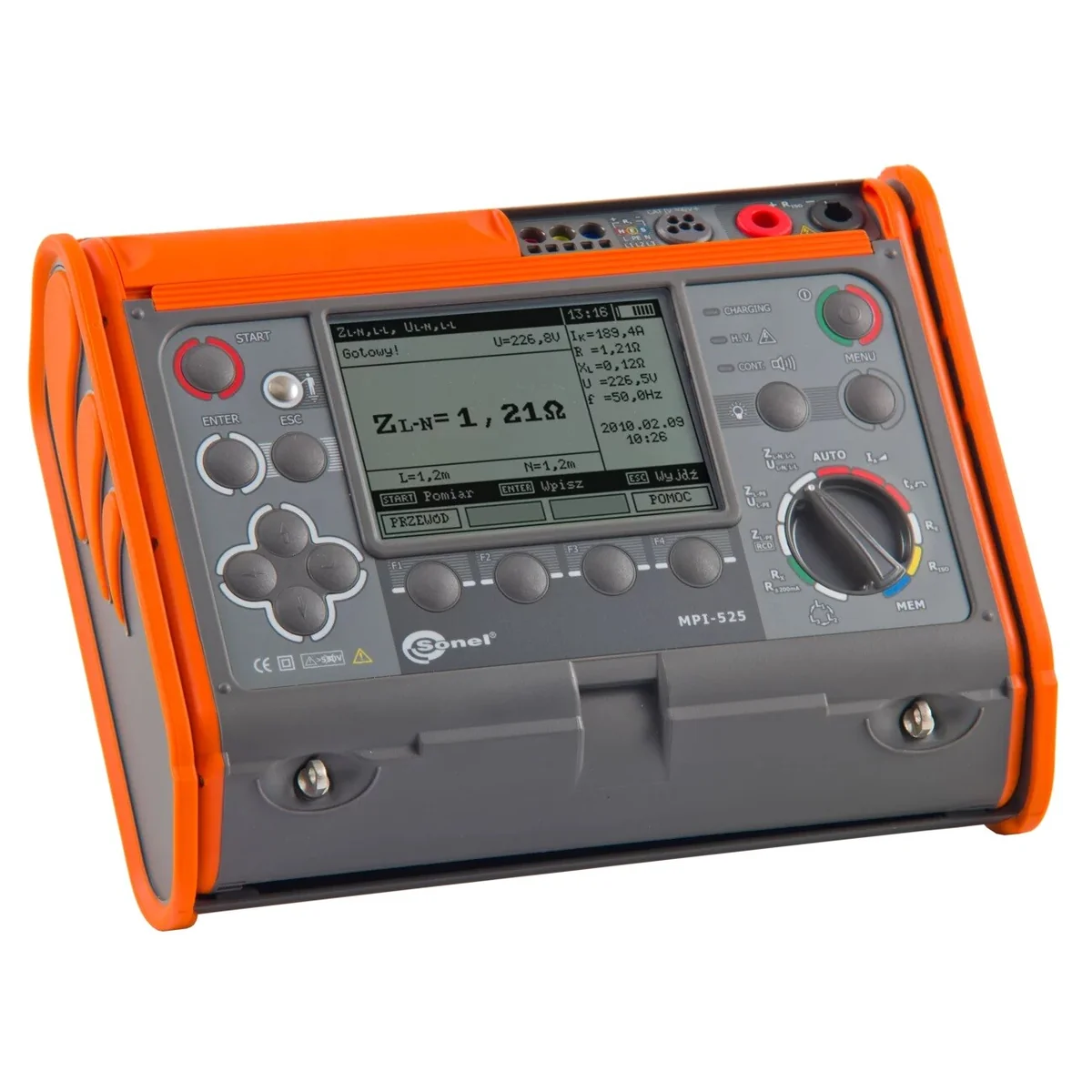

Le compteur s'adaptera bien aux conditions environnementales difficiles. La protection contre la pénétration de poussière et d'eau est assurée par un boîtier unique avec un niveau d'étanchéité IP54. Il résiste aux dommages mécaniques et sa conception spéciale vous permet de protéger facilement l'écran en déplaçant le couvercle du compteur. En plus du fait qu'il protège contre les dommages, il vous permet également de transporter et d'utiliser facilement l'appareil dans différentes positions.

Communications et logiciels

Grâce au port USB ou à l'aide d'une communication sans fil, vous pouvez transférer les données de mesure vers un ordinateur. Afin de générer un rapport de test dans le domaine de la protection contre les chocs électriques, utilisez le programme Sonel Electrical Measurements. L'enregistrement des ressources téléchargées dans les formats les plus simples et l'impression sont assurés par Sonel Reader. fort>

Programme de création de protocoles à partir de tests de sécurité d'installation

La dernière version du programme populaire pour créer des protocoles à partir de mesures électriques. PE6 simplifie le processus de documentation. Il minimise son temps. Il automatise. Tout cela grâce à de nombreux mécanismes, outils et fonctions intégrés.

Caractéristiques du programme :

• conformité du protocole imprimé avec les nouvelles normes PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
• coopération avec les compteurs SONEL S.A.,
• arborescence du document,
• de vastes bases de données de sécurité et de points de mesure,
• calcul automatique des valeurs requises,
• évaluation automatique des résultats mesurés,
• calendrier de mesure,
• insérer des photos et des dessins dans les protocoles,
• imprimer les contrôles de mesure et les étiquettes descriptives des tableaux,
• calcul des mesures effectuées,
• imprimer des factures,
• remplir automatiquement les protocoles avec une série de données.

Le programme prend en charge la création de documentation après des tests dans le domaine du contrôle complet des points de mesure et :

• l'efficacité du trajet (TN-S, TN-C, TN-C-S, TT, IT),
• paramètreów des différentiels,
• état d'isolement du circuit (TN-S, TN-C, TN-C-S, TT, IT),
• l'état de l'isolation des câbles électriques,
• l'état du système de protection contre la foudre et de la mise à la terre,
• continuité du fil,
• résistance d'isolement des moteurs en court-circuit et en circuit ouvert,
• résistance des contacteurs,
• résistance des disjoncteurs,
• dispositifs de transformateur.

Matériel requis :

• Système d'exploitation : Windows 10
• Résolution minimale : 1 024 x 768
• Résolution recommandée : 1 920 x 1 080
