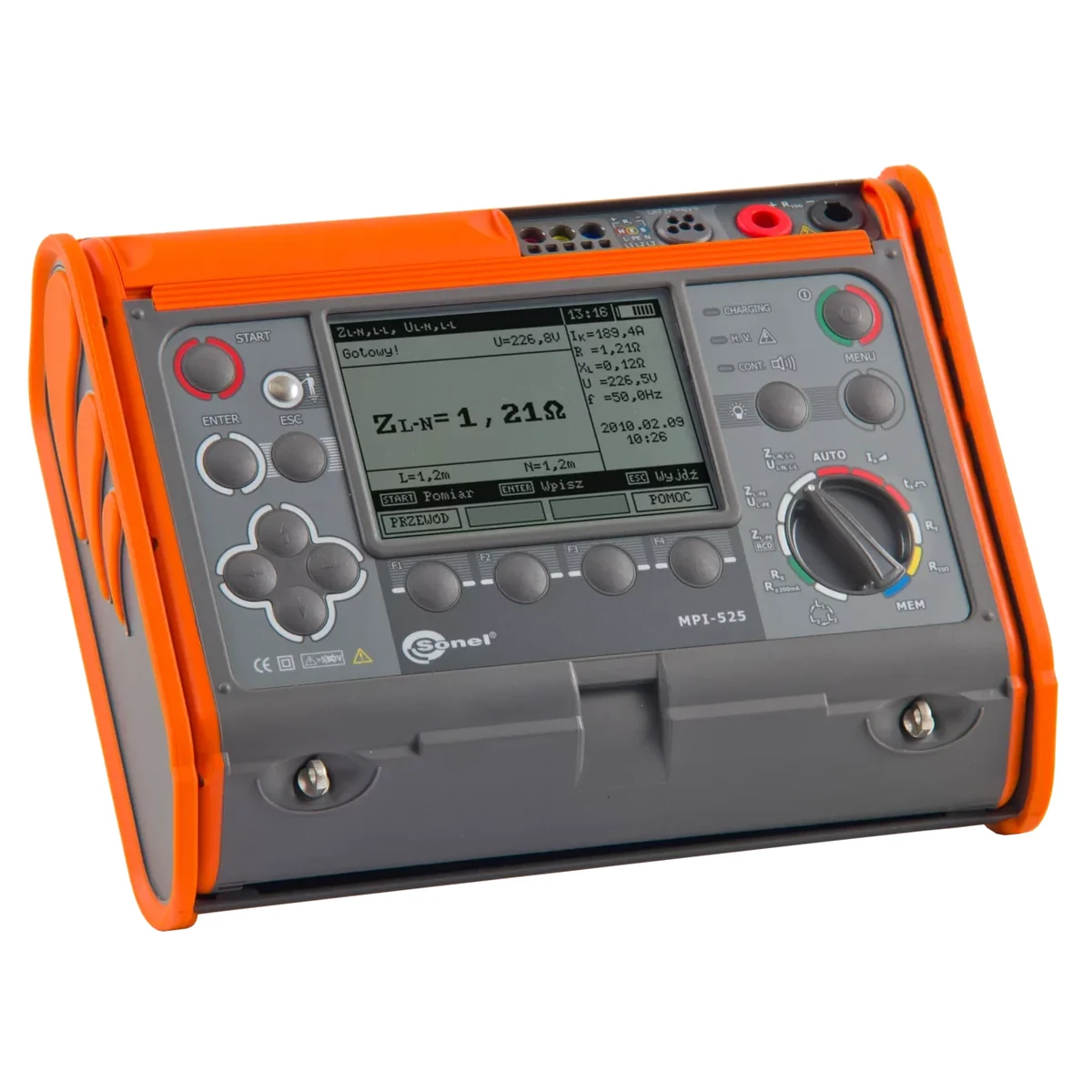

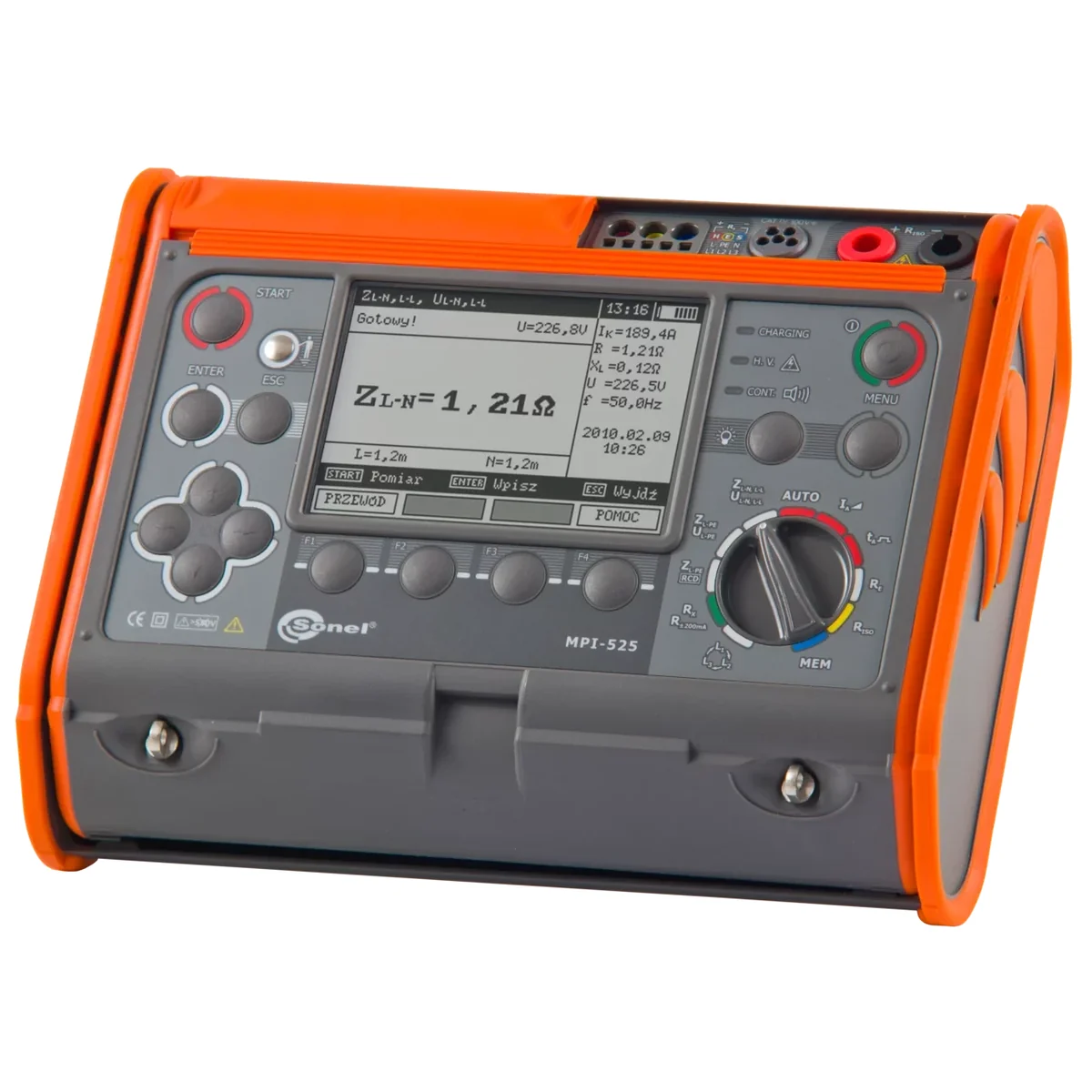

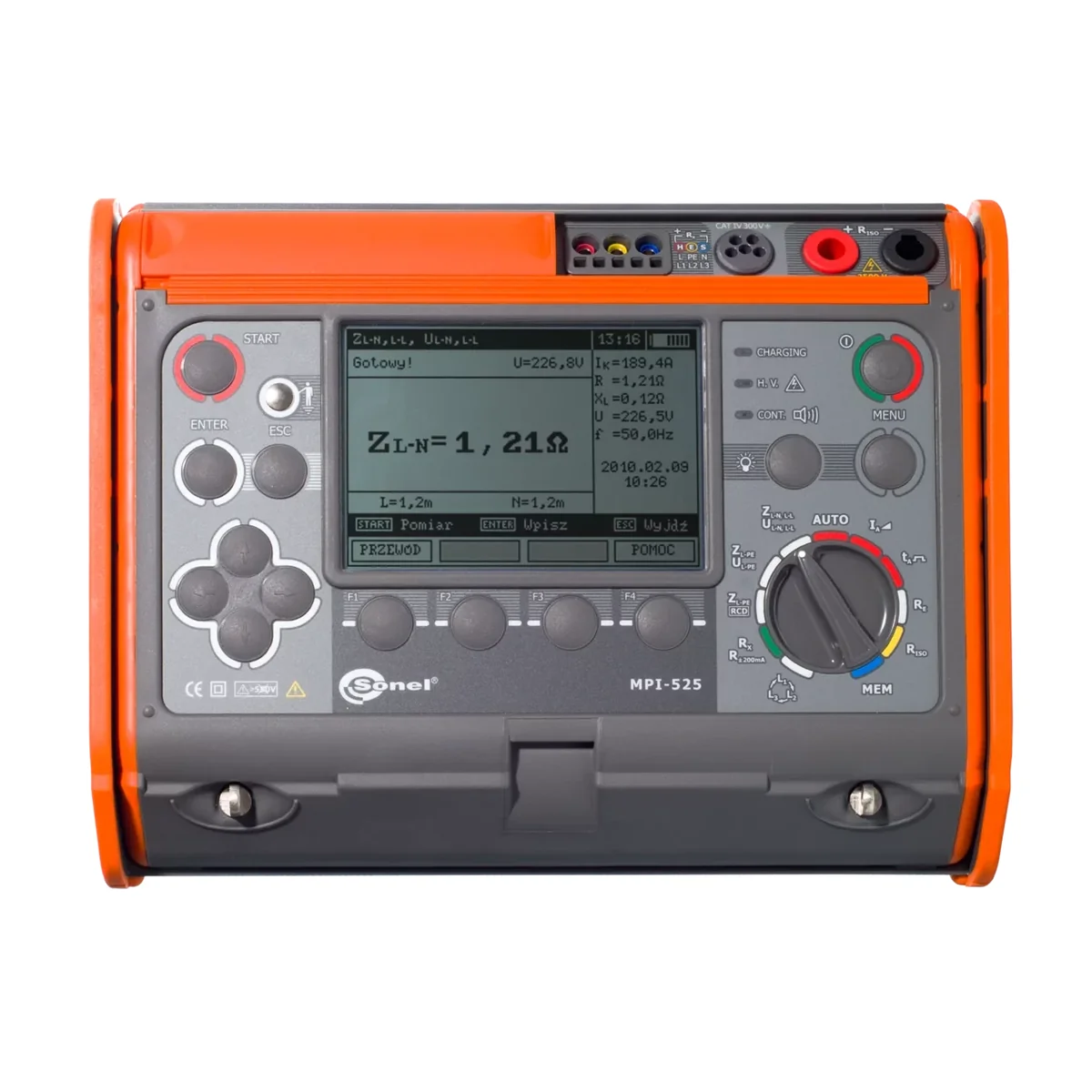

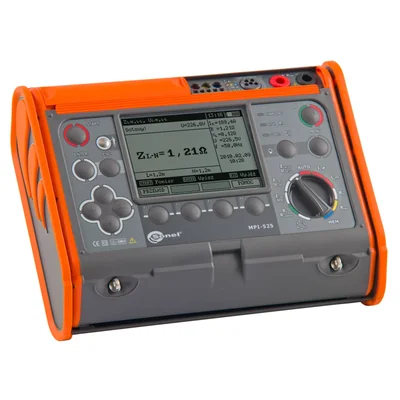

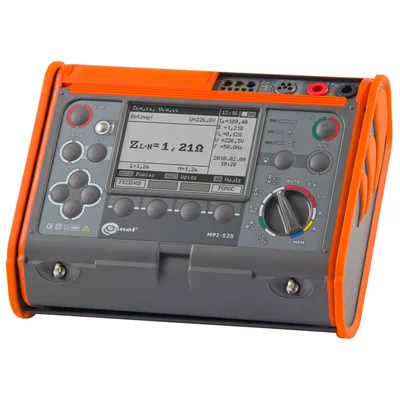

Compteur multifonction numérique MPI-525 dans un boîtier ergonomique, conçu à la fois pour les installateurs et les techniciens de mesure avancés. Il permet d'effectuer toutes les mesures prévues dans la norme PN-EN 61557 :

impédance de boucle de court-circuit,
paramètres des DDR,
résistance de mise à la terre,
continuité des connexions de protection et de liaison équipotentielle.

Le MPI-525 remplace avec succès les appareils isolés utilisés pour les mesures de choc électrique, et grâce à des fonctions supplémentaires non disponibles dans d'autres compteurs, permet une simplification maximale des mesures. Le boîtier IP54 est résistant aux dommages mécaniques et le couvercle, qui peut être réglé dans plusieurs positions possibles, permet un transport et une utilisation pratiques de l'appareil dans différentes positions.

Impédance de boucle de court-circuit mesures :< /p>

mesure d'impédance avec un courant de 23 A (44 A en tension composée) - résistance de court-circuit Rzw=10 Ω,
mesure de l'impédance de boucle de court-circuit avec une résolution de 0,01 Ω, dans des installations protégées par des différentiels avec IΔn ≥30 mA sans déclenchement,
calcul automatique du courant de court-circuit ; en distinguant tension composée et tension composée,
mesures à l'aide de la prise UNI-Schuko avec un bouton qui déclenche la mesure (également avec fils L et N inversés) ou 1,2 m, 5 m , câbles de longueur 10 m, 20 m , avec possibilité d'utilisation d'adaptateurs de prises triphasées. (AGT).

Test des différentiels AC, A et B :

mesure des retards et disjoncteurs sélectifs avec des courants différentiels nominaux de 10, 30, 100, 300, 500 et 1000 mA,
la fonction de mesure automatique de l'ensemble des paramètres du disjoncteur (après avoir appuyé une fois sur le bouton "START" , le compteur effectue l'ensemble du cycle de mesures défini, y compris la possibilité de mesurer l'impédance de boucle L-PE court-circuit avec un courant de 15 mA),
forme de la forme d'onde du courant de fuite forcée sélectionnée par l'utilisateur : sinusoïdal (à partir du front montant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé avec fond continu (positif et négatif), constant (positif et négatif),
mesure du courant de déclenchement IA avec courant croissant,
mesure du temps de fonctionnement tA aux courants ½IΔn, 1IΔn, 2IΔn et 5IΔn,
mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du circuit disjoncteur,
détection de l'inversion des conducteurs L et N dans la prise ; n'affecte pas les performances des mesures,
possibilité de mesurer le courant de déclenchement IA et le temps de déclenchement réel tAI avec un déclenchement du différentiel,
mesures pour tension 95...270 V. < /ul>
Mesures de résistance d'isolement :
- tensions de mesure : 50 V, 100 V, 250 V, 500 V et 1 000 V et 2 500 V
- mesure de résistance d'isolement jusqu'à 10 GΩ,
- réglage de 3 intervalles de temps T1, T2, T3 dans la plage de 6...600 s,
- calcul 2 coefficients d'absorption,
- protection du compteur contre la présence de tension sur l'objet et l'apparition de tension pendant la mesure,
- décharge automatique de la capacité de l'objet mesuré après la mesure,
- mesure automatique de toutes les combinaisons de résistance dans les câbles d'alimentation à 3, 4 et 5 conducteurs avec l'utilisation d'un adaptateur AutoISO-2500 supplémentaire,
- détermination acoustique d'intervalles de temps de cinq secondes pour faciliter la capture des caractéristiques temporelles lors de la mesure de la résistance d'isolement.
Mesure basse tension de la résistance des connexions de protection et de liaison équipotentielle :< /p>
- mesure de la continuité du conducteur de protection avec courant ≥200 mA dans les deux sens,
- mesure avec courant faible avec signalisation acoustique et lumineuse (diode verte),
- auto-étalonnage des cordons de test - possibilité d'utiliser des cordons de test de n'importe quelle longueur.

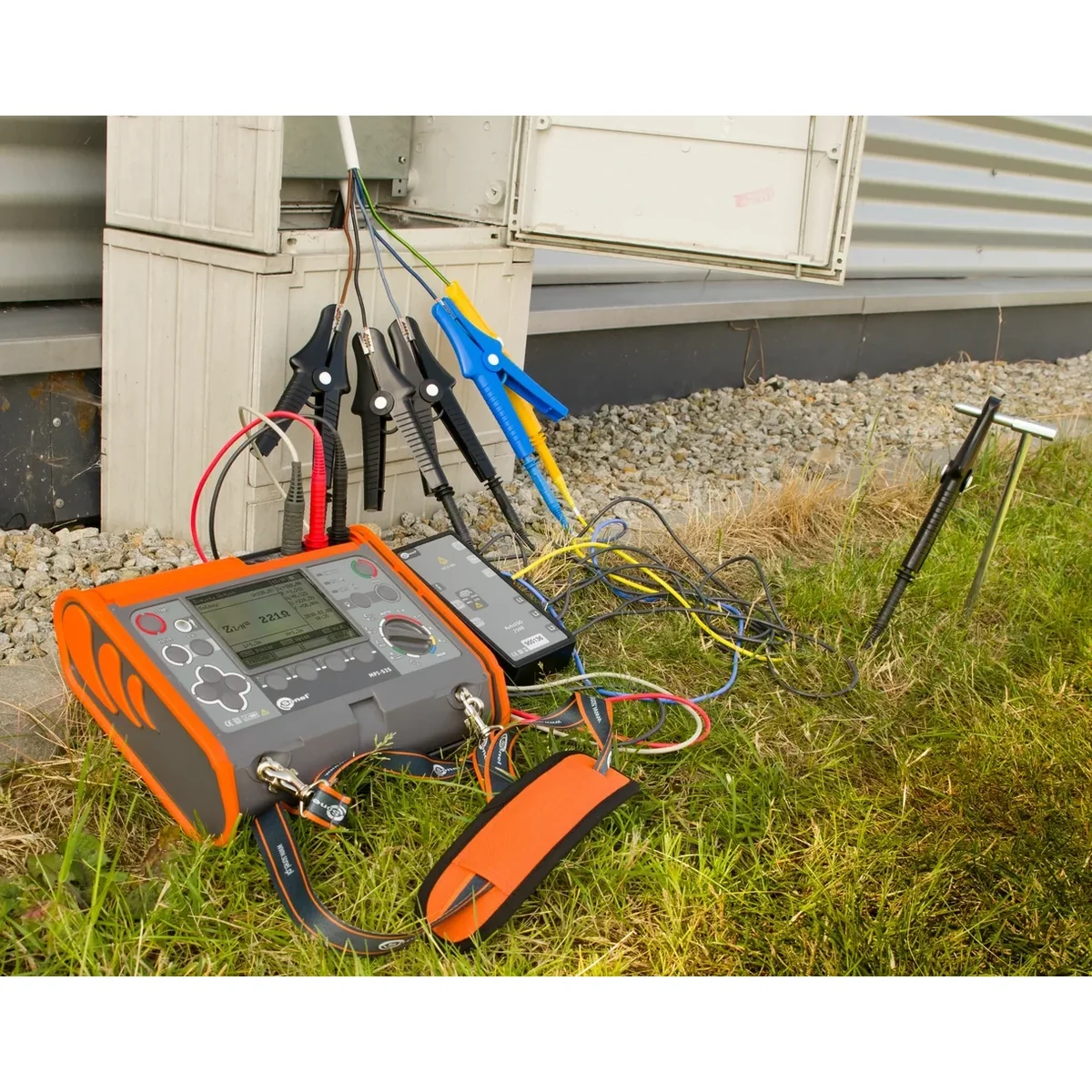

Mesures de résistance de terre :
- mesure selon la méthode technique 3 fils avec 2 électrodes auxiliaires,
- source de tension interne avec une fréquence adaptée au réseau 50/60 Hz.
Vérification rapide de l'exactitude de la connexion du conducteur de protection PE à l'aide d'une électrode tactile.

Vérification de l'ordre des phases.

Signalisation haute tension sur le connecteurs du compteur (diode jaune).

Mémoire de 990 enregistrements (57500 résultats individuels), transmission des données vers un ordinateur via USB ou liaison radio. < p> Sécurité électrique :
- type d'isolation : double, conformément à PN-EN 61010-1 et IEC 61557
- catégorie de mesure : III 600 V, IV 300 V
- protection du boîtier : IP54
