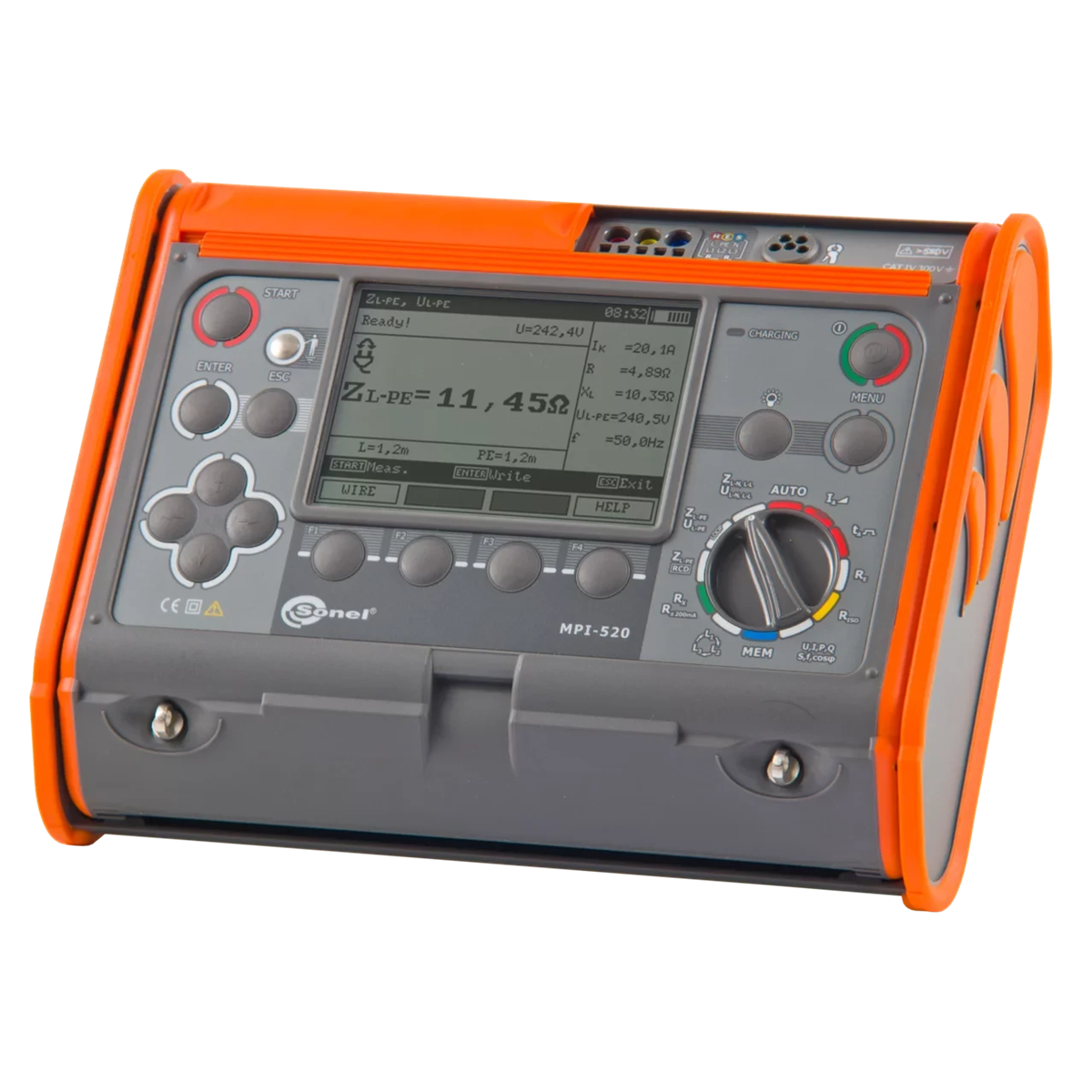

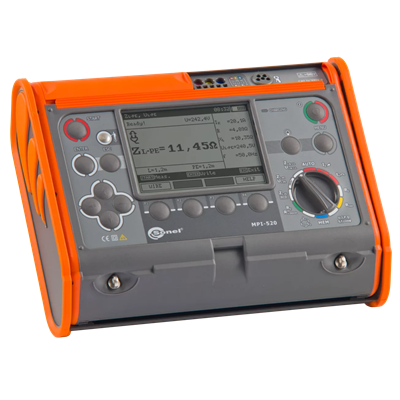

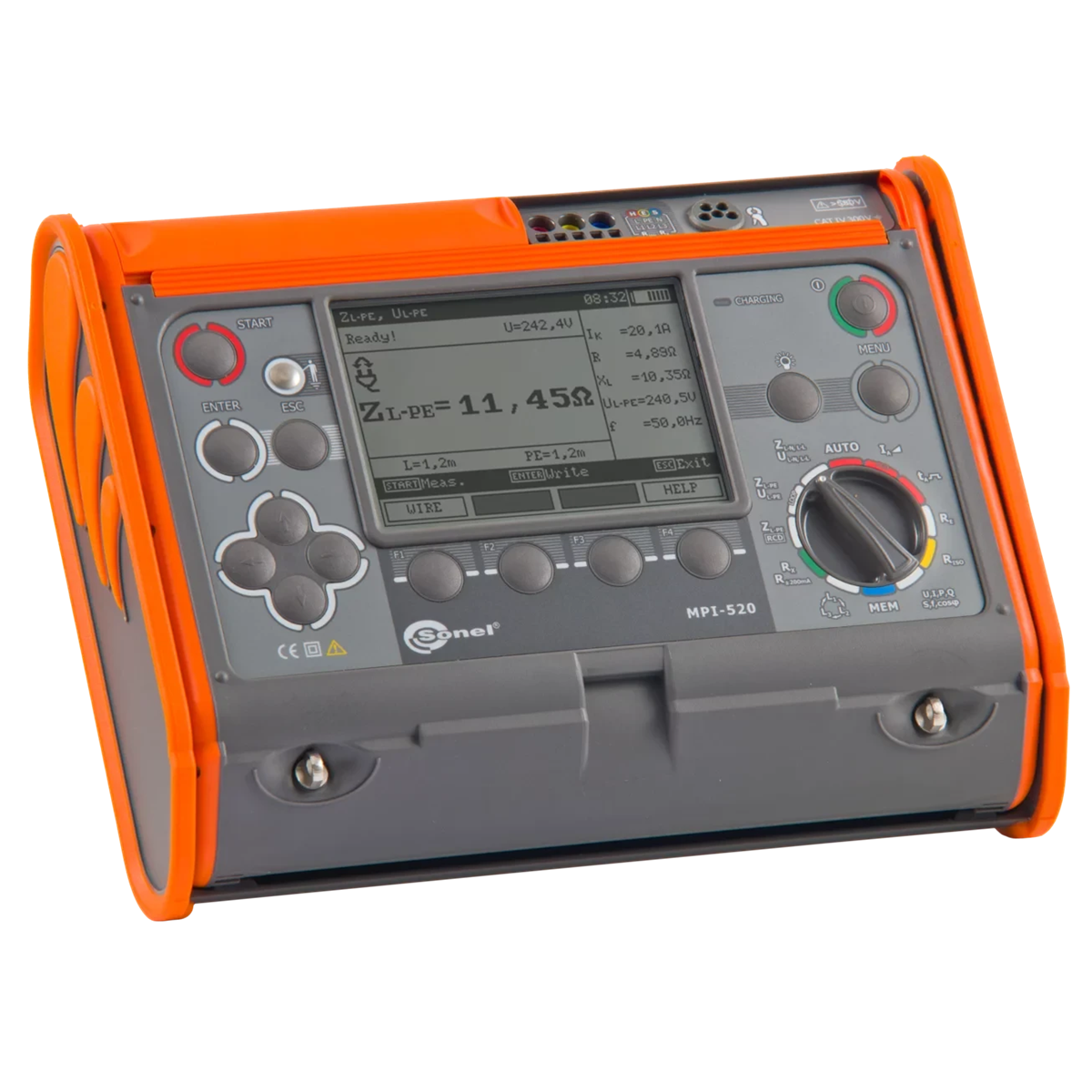

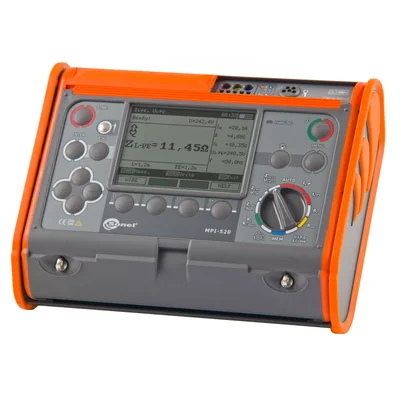

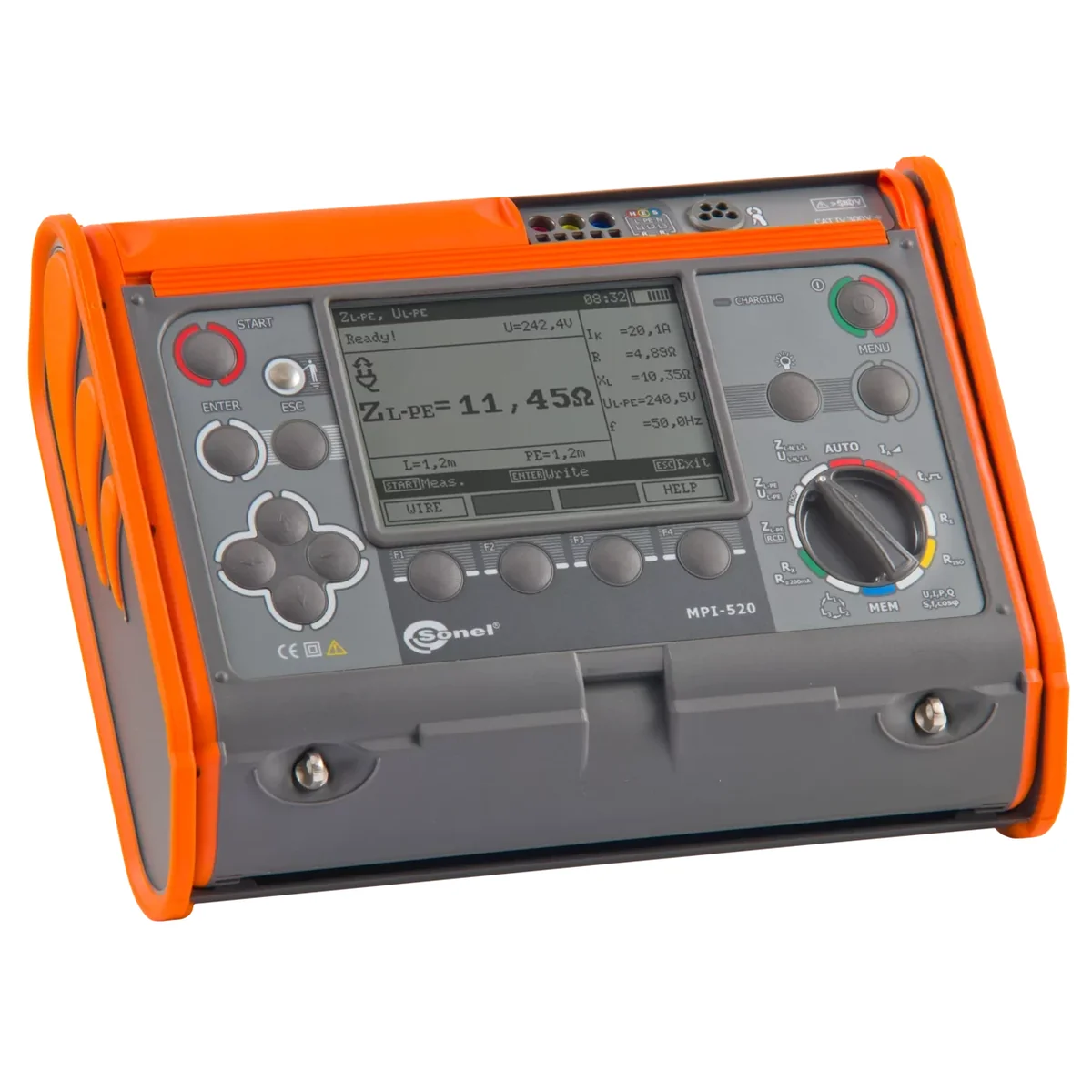

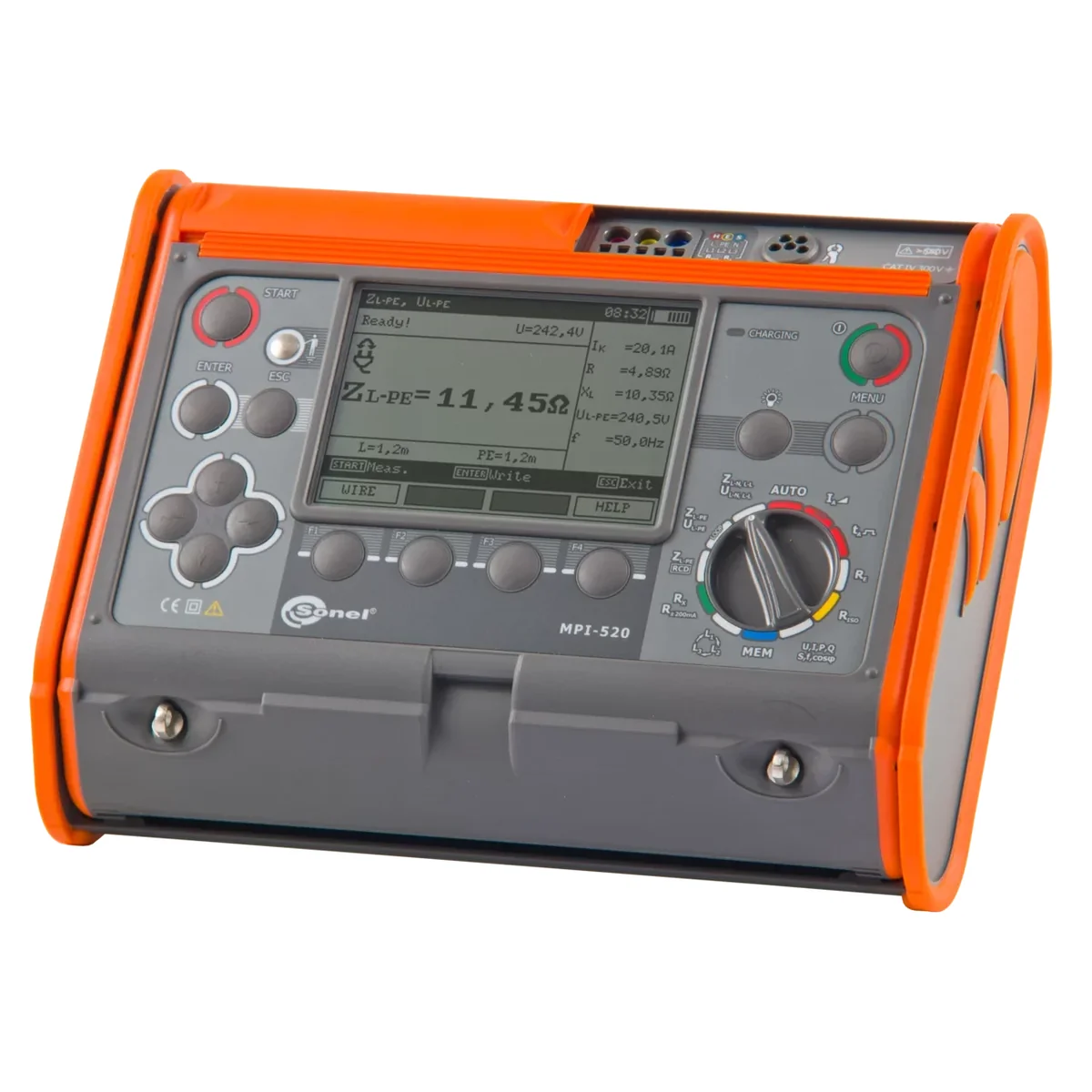

Le compteur multifonction numérique MPI-520Start est conçu à la fois pour les installateurs et les techniciens de mesure avancés. Permet d'effectuer toutes les mesures dans l'installation électrique prévues par la norme PN-EN 61557 :

impédance de boucle de court-circuit,
paramètres RCD,
résistance d'isolement,
résistance de mise à la terre,
continuité des connexions de protection et de liaison équipotentielle.

L'utilisation de solutions modernes signifie que nous ont des fonctions et des possibilités supplémentaires pour simplifier l'exécution des mesures, non disponibles dans d'autres compteurs.

Le boîtier IP54 est résistant aux dommages mécaniques, et le couvercle, qui peut être réglé dans plusieurs positions possibles, permet une utilisation pratique port et utilisation de l'appareil dans différentes positions.

Mesures d'impédance de boucle de défaut :

mesure d'impédance avec un courant de 23 A (44 A à tension composée) - résistance de court-circuit Rzw = 10 Ω,
plage de tension de mesure : 95...440 V, fréquence 45...65 Hz,
mesure de l'impédance de boucle de court-circuit avec une résolution de 0,01 Ω, dans les installations protégées par des différentiels avec IΔn ≥ 30 mA sans déclenchement,
calcul automatique du courant de court-circuit ; en distinguant tension composée et tension composée,
mesures à l'aide de la prise UNI-Schuko avec un bouton qui déclenche la mesure (également avec fils L et N inversés) ou 1,2 m, 5 m , câbles de longueur 10 m, 20 m , avec possibilité d'utilisation d'adaptateurs de prises triphasées. (AGT).

Test des différentiels AC, A et B :

mesure des retards et disjoncteurs sélectifs avec des courants différentiels nominaux de 10, 30, 100, 300, 500 et 1000 mA,
la fonction de mesure automatique de l'ensemble des paramètres du disjoncteur (après avoir appuyé une fois sur le bouton "START" , le compteur effectue l'ensemble du cycle de mesures défini, y compris la possibilité de mesurer l'impédance de boucle L-PE court-circuit avec un courant de 15 mA),
forme de la forme d'onde du courant de fuite forcée sélectionnée par l'utilisateur : sinusoïdal (à partir du front montant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé avec fond continu (positif et négatif), constant (positif et négatif),
mesure du courant de déclenchement IA avec courant,
mesure du temps de fonctionnement tA aux courants ½IΔn, 1IΔn, 2IΔn et 5IΔn,
mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement de l'interrupteur,
détection de l'inversion des conducteurs L et N dans la douille ; n'affecte pas les performances des mesures,
la possibilité de mesurer le courant de déclenchement IA et le temps de déclenchement réel tAI avec un déclenchement du différentiel,
les mesures pour la tension 95...270 V.

Mesures de résistance d'isolement :

tensions de mesure : 50 V, 100 V, 250 V, 500 V et 1 000 V,
décharge automatique de la capacité de l'objet mesuré une fois la mesure terminée,
détermination acoustique d'intervalles de temps de cinq secondes pour faciliter la saisie du temps caractéristiques lors de la mesure de la résistance d'isolement.

Mesure basse tension de la résistance de protection et de liaison équipotentielle :

mesure de la continuité du conducteur de protection avec courant ≥200 mA dans deux directions,
mesure de courant faible avec signalisation acoustique,
auto-étalonnage des cordons de test - possibilité d'utiliser des cordons de test de n'importe quelle longueur.

Mesures de résistance de terre :

méthode technique de mesure 3 fils avec 2 électrodes auxiliaires,
une source de tension interne avec une fréquence adaptée au réseau 50/60 Hz.

Vérification rapide de l'exactitude de la connexion du conducteur de protection PE à l'aide d'une électrode tactile.

Mesure de la tension, de la fréquence et - à l'aide de pinces supplémentaires - du courant alternatif, du cosφ et de la puissance (active, réactive, apparente).

Vérification de l'ordre des phases.

Mémoire de 990 enregistrements (57500 résultats individuels), sortie USB vers PC.
