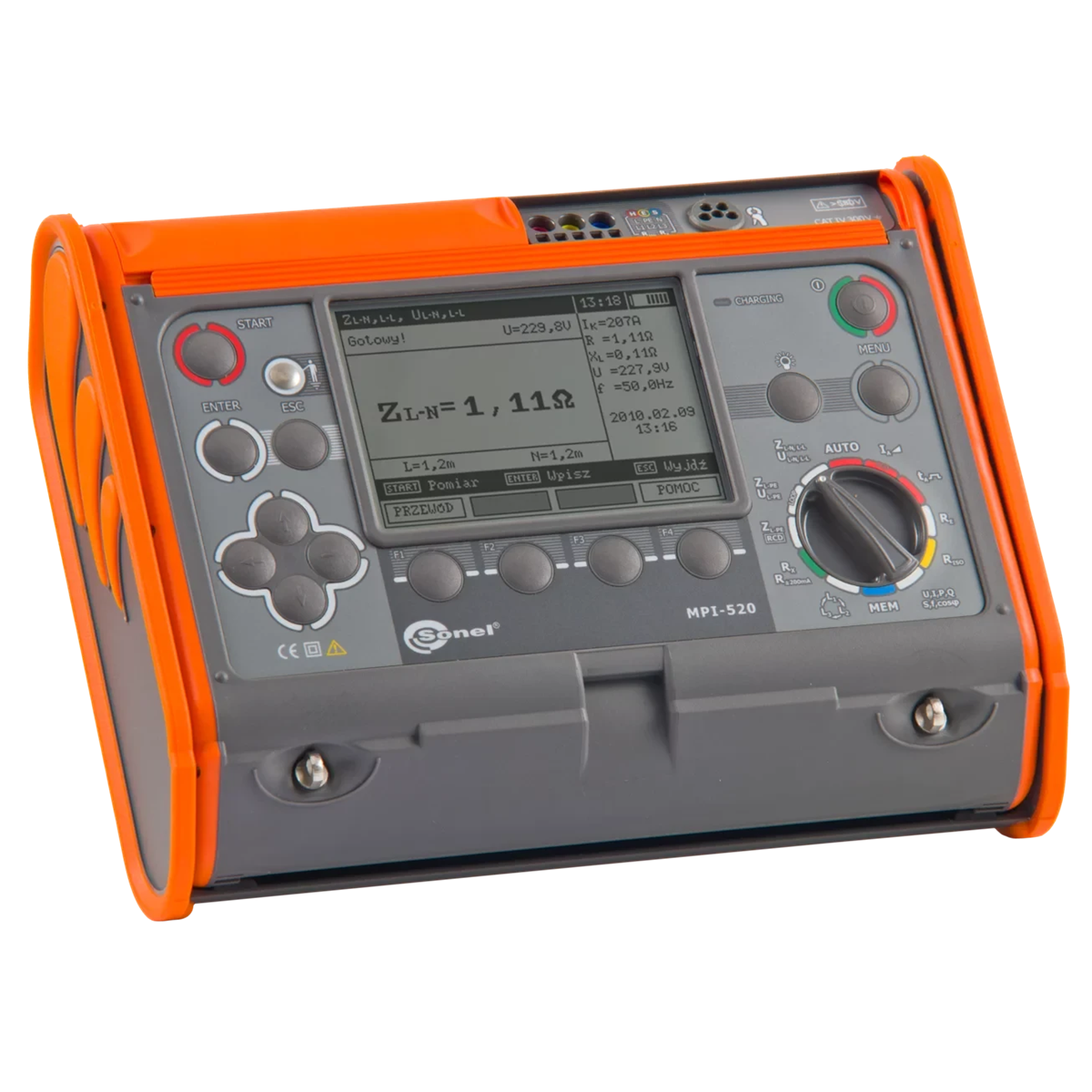

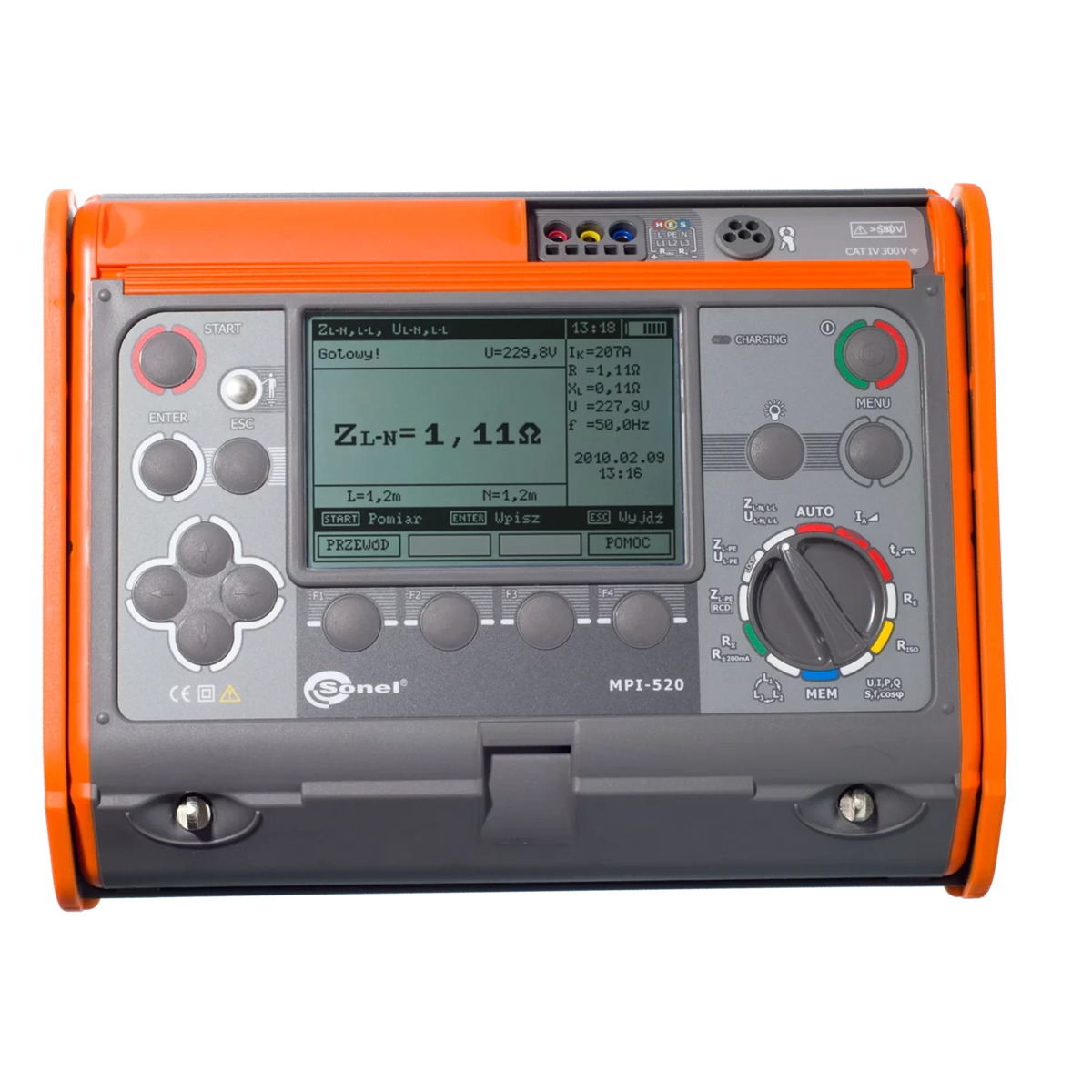

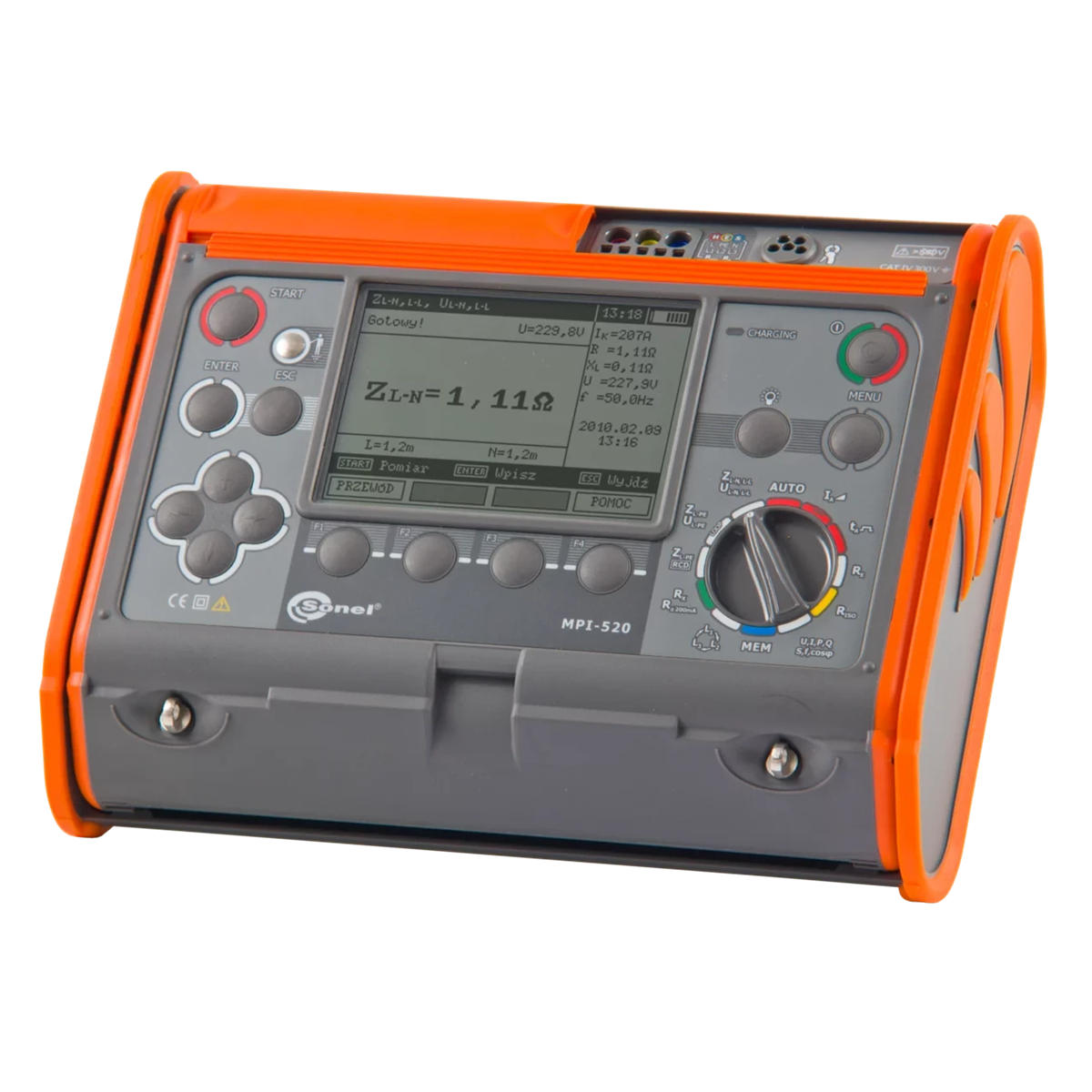

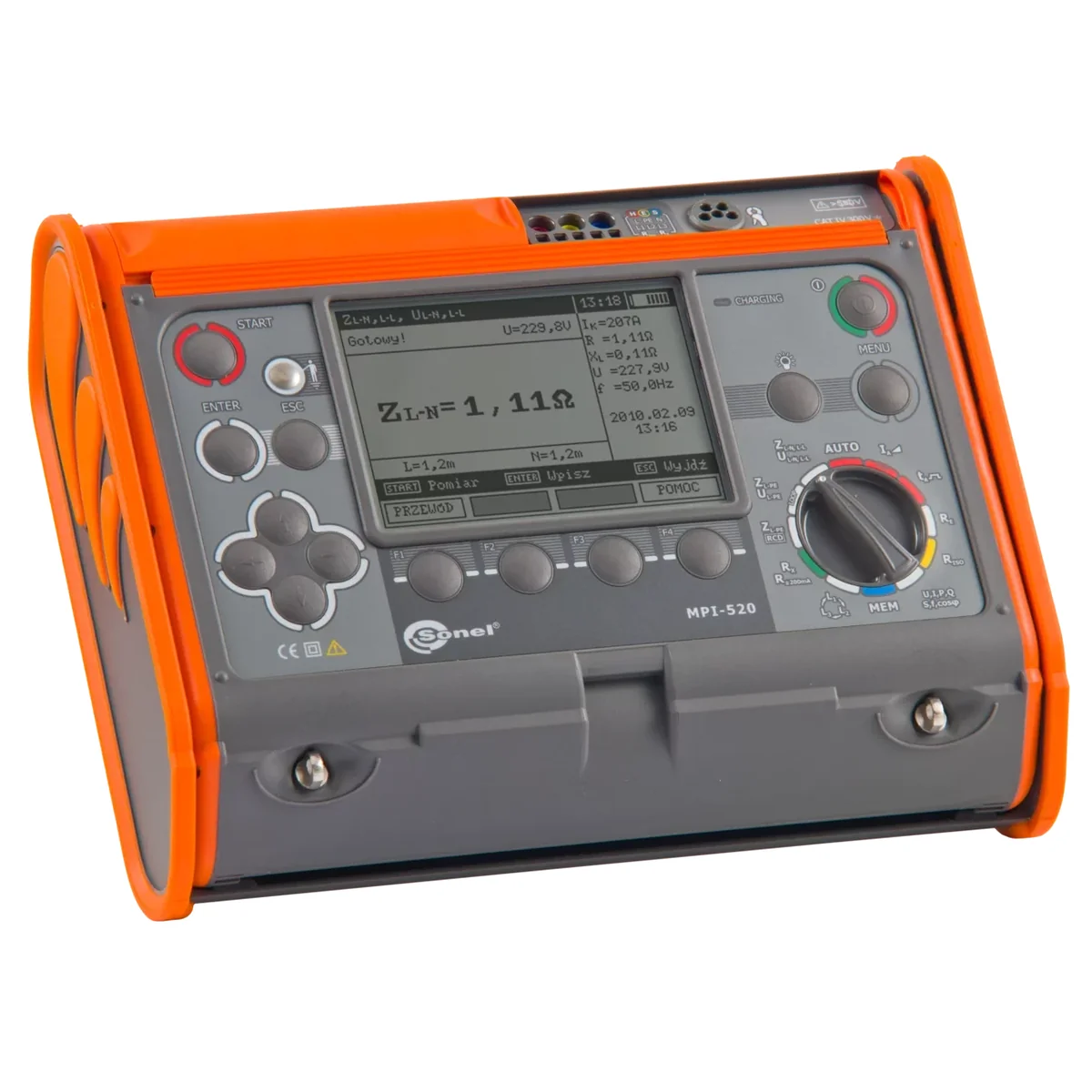

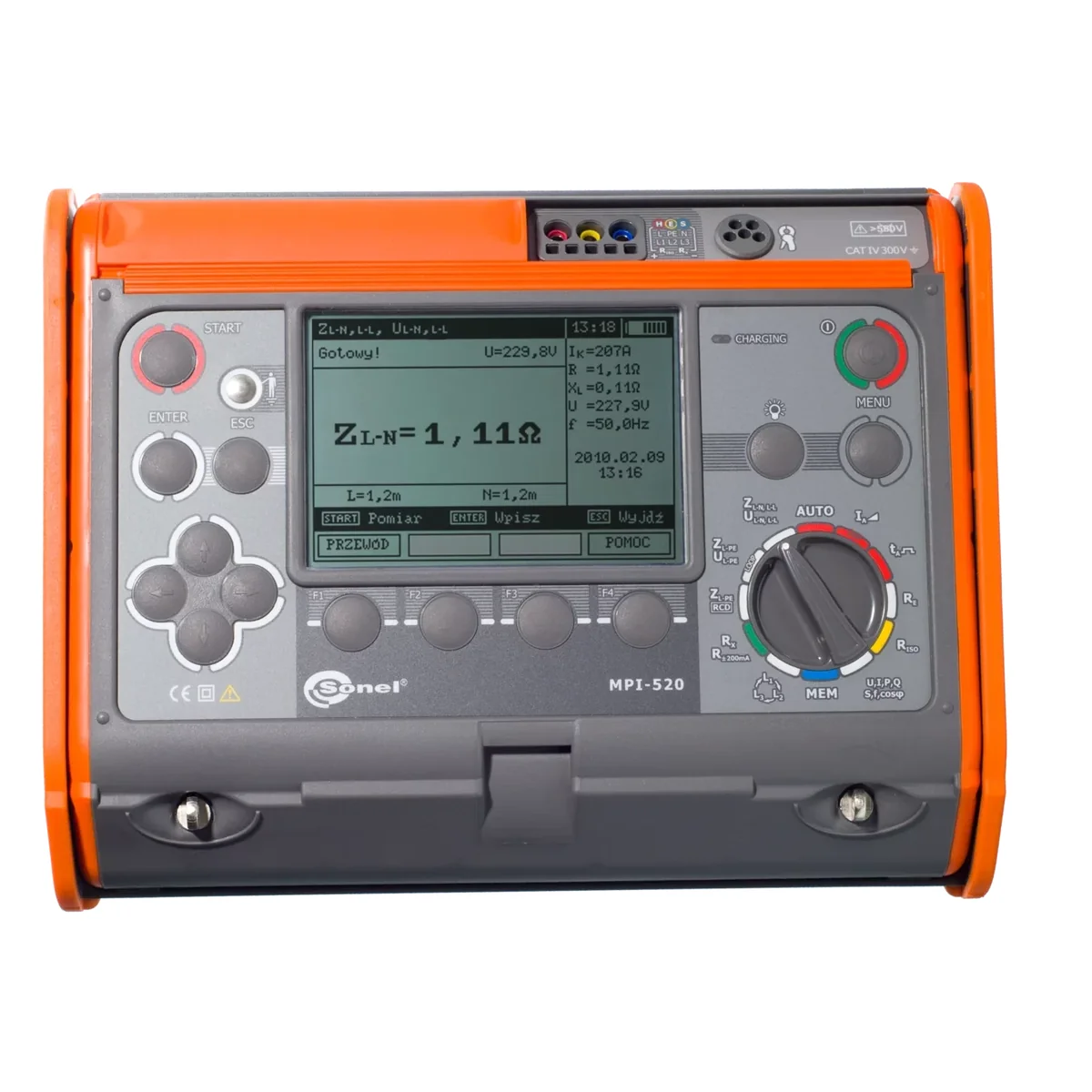

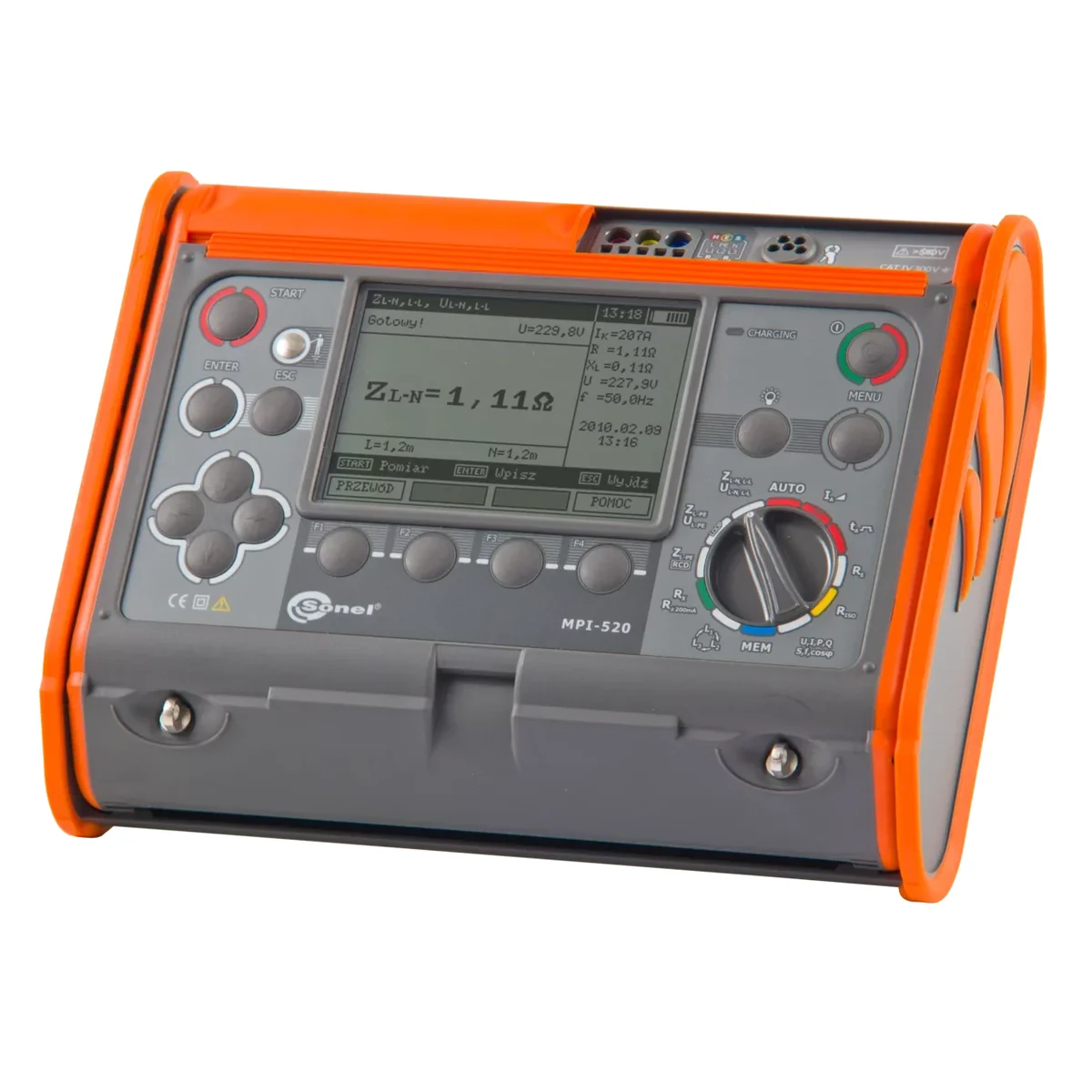

Compteur multifonction numérique pour les installateurs et les professionnels de mesure avancés. Permet d'effectuer toutes les mesures dans l'installation électrique prévues par la norme PN-EN 61557 :

impédance de boucle de court-circuit - mesure précise également dans les circuits avec différentiels,
paramètres des DDR,
résistance d'isolement,
résistance de mise à la terre,
continuité de la liaison de protection et équipotentielle.

Remplace avec succès les appareils uniques utilisés pour les mesures anti-choc. L'utilisation de solutions modernes se traduit par des fonctions et des possibilités supplémentaires qui simplifient l'exécution des mesures. Le boîtier IP54 est résistant aux dommages mécaniques et le couvercle, qui peut être réglé dans plusieurs positions possibles, permet un transport et une utilisation pratiques de l'appareil dans différentes positions.

Impédance de boucle de court-circuit mesures :< /p>

mesure d'impédance avec un courant de 23 A (44 A en tension composée) - résistance de court-circuit Rzw = 10 Ω,
mesure de l'impédance de boucle de court-circuit avec une résolution de 0,01 Ω, dans des installations protégées par des différentiels avec IΔn ≥ 30 mA sans déclenchement,
calcul automatique du courant de court-circuit ; en distinguant tension composée et tension composée,
mesures à l'aide de la prise UNI-Schuko avec un bouton qui déclenche la mesure (également avec fils L et N inversés) ou 1,2 m, 5 m , câbles de longueur 10 m, 20 m , avec possibilité d'utilisation d'adaptateurs de prises triphasées. (AGT).

Test des différentiels AC, A et B :

mesure des retards et disjoncteurs sélectifs avec des courants différentiels nominaux de 10, 30, 100, 300, 500 et 1000 mA,
la fonction de mesure automatique de l'ensemble des paramètres du disjoncteur (après avoir appuyé une fois sur le bouton "START" , le compteur effectue l'ensemble du cycle de mesures défini, y compris la possibilité de mesurer l'impédance de boucle L-PE court-circuit avec un courant de 15 mA),
forme de la forme d'onde du courant de fuite forcée sélectionnée par l'utilisateur : sinusoïdal (à partir du front montant ou descendant), unidirectionnel pulsé (positif ou négatif), unidirectionnel pulsé avec fond continu (positif et négatif), constant (positif et négatif),
mesure du courant de déclenchement IA avec courant croissant,
mesure du temps de fonctionnement tA aux courants ½IΔn, 1IΔn, 2IΔn et 5IΔn,
mesure de la tension de contact UB et de la résistance du conducteur de protection RE sans déclenchement du circuit disjoncteur,
détection de l'inversion des conducteurs L et N dans la prise ; n'affecte pas les performances des mesures,
possibilité de mesurer le courant de déclenchement IA et le temps de déclenchement réel tAI avec un déclenchement du différentiel,
mesures pour tension 95...270 V. < /ul>
Mesures de résistance d'isolement :
- tensions de mesure : 50 V, 100 V, 250 V, 500 V et 1 000 V, < li> mesure de la résistance d'isolement jusqu'à 3 GΩ,
- possibilité de mesurer dans la prise à l'aide de l'adaptateur UNI-Schuko,
- protection du compteur contre la présence de tension sur l'objet et apparition de tension pendant la mesure,< /li>
- décharge automatique de la capacité de l'objet mesuré une fois la mesure terminée,
- mesure automatique de toutes les combinaisons de résistance en 3 -, câbles à 4 et 5 fils avec l'utilisation d'un adaptateur AutoISO-1000 C supplémentaire,
- détermination acoustique d'intervalles de temps de cinq secondes pour faciliter la saisie des caractéristiques temporelles lors de la mesure de la résistance d'isolement.
Mesure basse tension de la résistance des connexions de protection et d'équipotentialité :
- mesure de la continuité du conducteur de protection avec un courant ≥200 mA en entrée deux directions,
- mesure à faible courant avec signalisation acoustique,
- auto-calibrage des cordons de test - possibilité d'utiliser des cordons de test de n'importe quelle longueur.
< p> Mesures de résistance de terre :
- Méthode technique 3 fils avec 2 électrodes auxiliaires,
- source de tension interne avec une fréquence adaptée au 50 /réseau 60 Hz.
Vérification rapide de l'exactitude de la connexion du conducteur de protection PE à l'aide d'une électrode tactile.

Mesure de tension, fréquence et - à l'aide de pinces supplémentaires - courant alternatif, cosφ et puissance (active, réactive, apparente).

Vérification de l'ordre des phases.

Mémoire de 990 enregistrements (57500 résultats uniques), sortie USB vers PC.

Sécurité électrique :
- catégorie de mesure : IV 300 V
- degré de protection du boîtier : IP54
  Autres données techniques :
  - alimentation du compteur : piles alcalines LR14 (4 pièces) ou accumulateur Ni-MH ( option)
