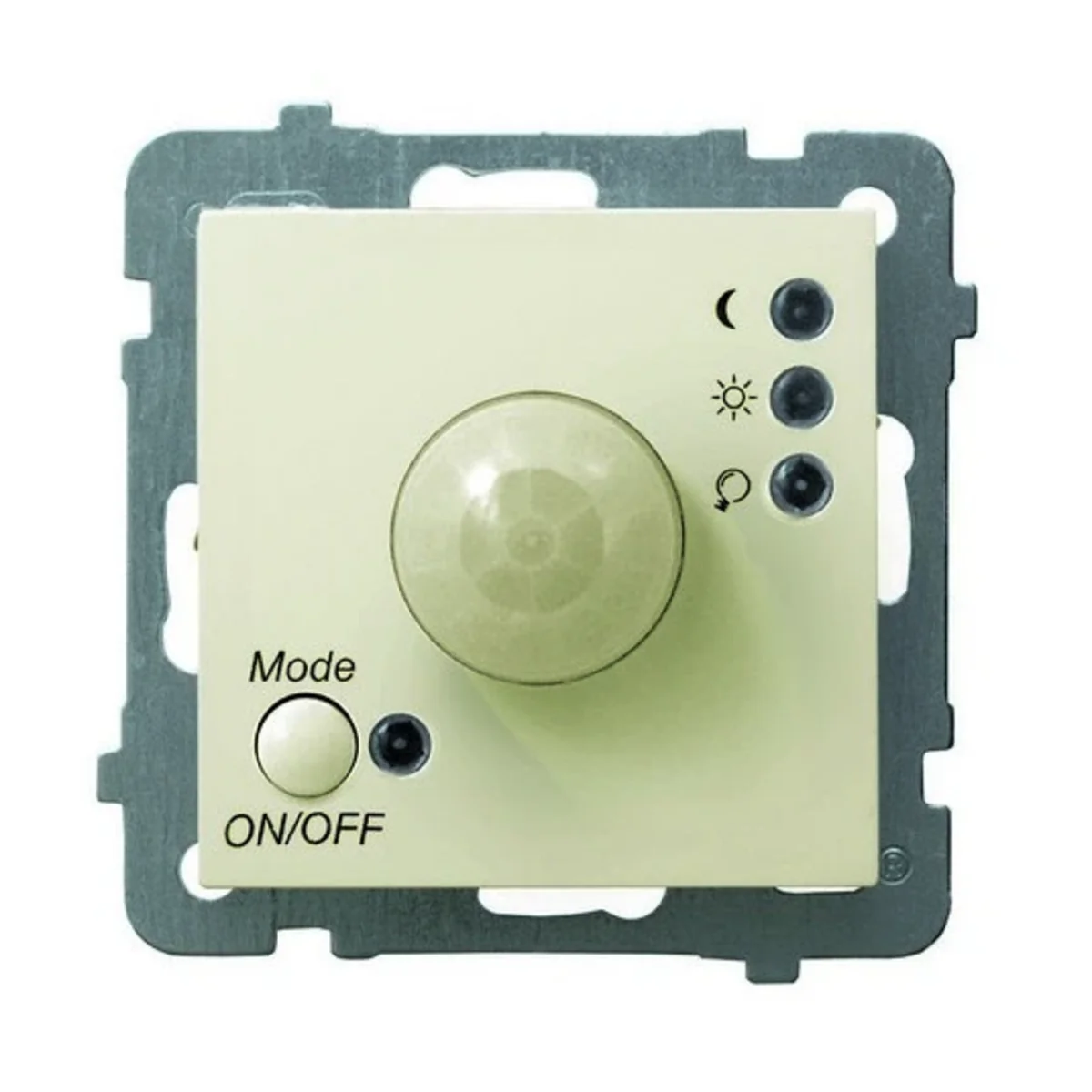

Détecteur de mouvement AS écru ŁP-16G/M/27

Le détecteur de mouvement électronique est utilisé pour allumer automatiquement les sources lumineuses et les équipements de signalisation (par exemple dans les systèmes d'alarme domestiques) après avoir détecté un mouvement dans la zone de couverture et s'éteindre automatiquement après le temps défini.

Le la conception du capteur permet son utilisation pour la construction d'installations en série composées d'un nombre quelconque de capteurs, ainsi qu'avec d'autres connecteurs domestiques standard (par exemple, unipolaires ou variables). Le capteur est contrôlé en appuyant sur le bouton situé dans le coin inférieur gauche du couvercle extérieur marqué MODE/ON/OFF. Vous pouvez définir l'un des cinq modes de fonctionnement :

• OFF &ndash ; mode off (capteur complètement éteint). La diode relais (à côté du pictogramme ampoule) est verte.
• ON – en mode allumé (le capteur allume l'éclairage en permanence – agit comme un interrupteur unipolaire) la diode relais (à côté du pictogramme ampoule) s'allume en rouge.
• TRAFIC - JOUR - mode dans lequel Par conséquent, l'éclairage s'allume lorsque le capteur détecte un mouvement, quel que soit le degré d'intensité lumineuse dans la pièce où le capteur est installé (jour ou nuit). Mode LED “Mouvement” (à côté du pictogramme soleil) s'allume en rouge. «relais”diode” (à côté du pictogramme ampoule) s'allume en vert si l'éclairage est éteint ou en rouge si l'éclairage est allumé.
• TRAFIC - NUIT – un mode dans lequel l'éclairage s'allume lorsqu'un mouvement est détecté par le capteur, mais uniquement lorsque l'intensité lumineuse dans la pièce où le capteur est installé descend en dessous d'un certain niveau. Ce niveau est défini par l'utilisateur en tournant le bouton de réglage (appelé LUX ) situé sur le module de commande sous le couvercle extérieur du capteur sur le côté gauche. La plage de réglage est de 0 à 1000 lux. Pendant ce mode, la “LED de mouvement – nuit" (à côté du pictogramme lune) s'allume en rouge, tandis que la diode relais (à côté du pictogramme ampoule) s'allume en vert si l'éclairage est éteint ou en rouge si l'éclairage est allumé.
• RANDOM< /strong > - mode simulation de présence – est une forme de sécurisation de la pièce contre le cambriolage lors d'une absence prolongée de l'utilisateur. Après le crépuscule, le capteur allumera l'éclairage à une heure choisie au hasard dans la plage de 10 à 60 minutes pour le temps défini par l'utilisateur, multiplié par un multiplicateur aléatoire dans la plage de 1÷3. Le réglage du réglage de l'heure s'effectue à l'aide du bouton (appelé TIME) situé sur le module de commande sous le couvercle extérieur sur le côté droit. La plage de réglage est comprise entre 3 s et 5 min. Pendant ce mode, 2 leds (au niveau des pictogrammes soleil et lune) clignotent alternativement en rouge.
