Description du produit

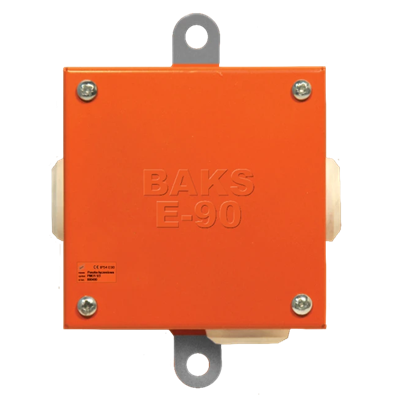

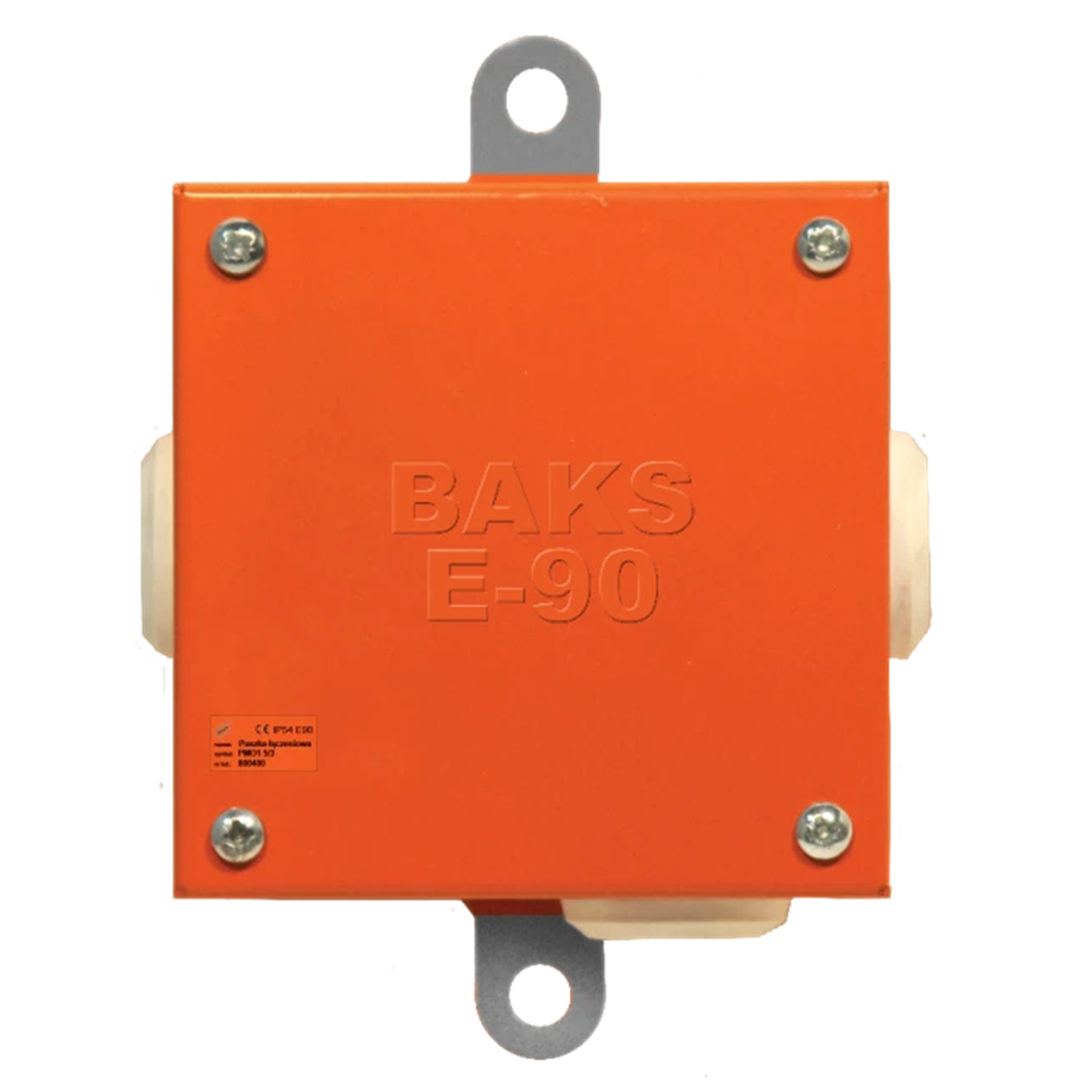

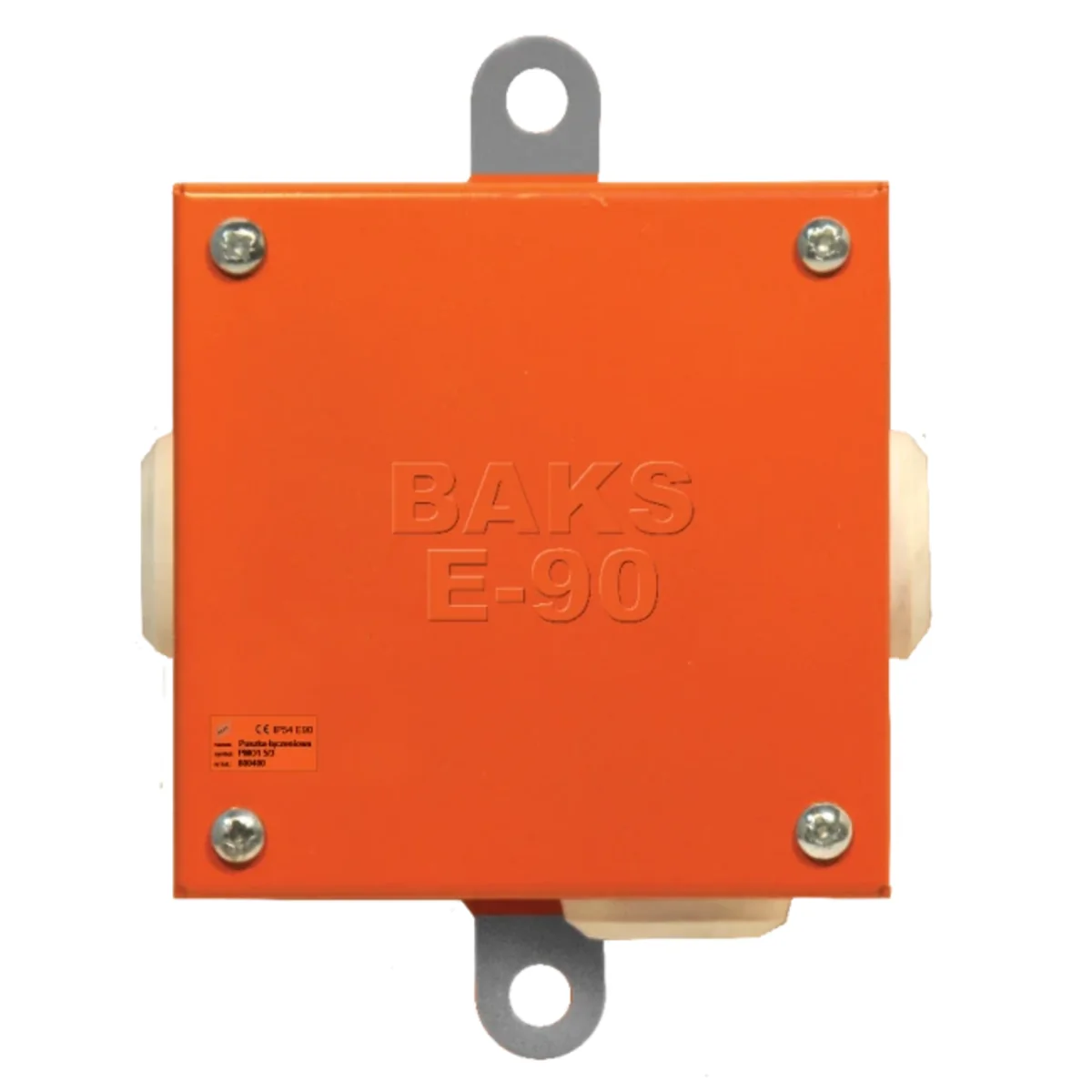

Jonction et boîte de jonction, Ui=400 V, avec maintien permanent de la fonction de commutation E30 / E60 / E90 selon DIN 4102 partie 12. Degré de protection IP65, plage d'étanchéité de 7 mm à 18,5 millimètres. Fixation avec des supports de montage extérieurs en béton à l'aide de goupilles en acier. Pour échelles et chemins de câbles avec vis SGKM6x12. Installation du caisson sur le bac grillagé à l'aide du support de caisson UP1 ou UPP... et de l'ensemble SGNM6x12 ou SGKM6x12

Matière :

Acier galvanisé PN-EN 10152, revêtement en poudre RAL 2003.
Le bornier est en céramique spéciale résistante aux hautes températures.
Le presse-étoupe est en matériau sans halogène.
Fixe avec des supports de montage externes.

Informations complémentaires :

Les presse-étoupes M25 peuvent être utilisés
Sections des câbles des boîtes de jonction (mm2 ) : 0,5 mm2-6 mm2.< /li>
Sections des câbles des boîtes de jonction (mm2) : 0,5 mm2-1,5 mm2.

Montage et installation de la boîte :

Montage du boîtier au sol.
Retirer le couvercle.
Poinçonner les presse-étoupes.
Pousser les câbles à travers le presse-étoupes.
Connexion aux cubes en céramique.
Le conducteur de protection doit toujours être connecté à la borne PE vert-jaune.
