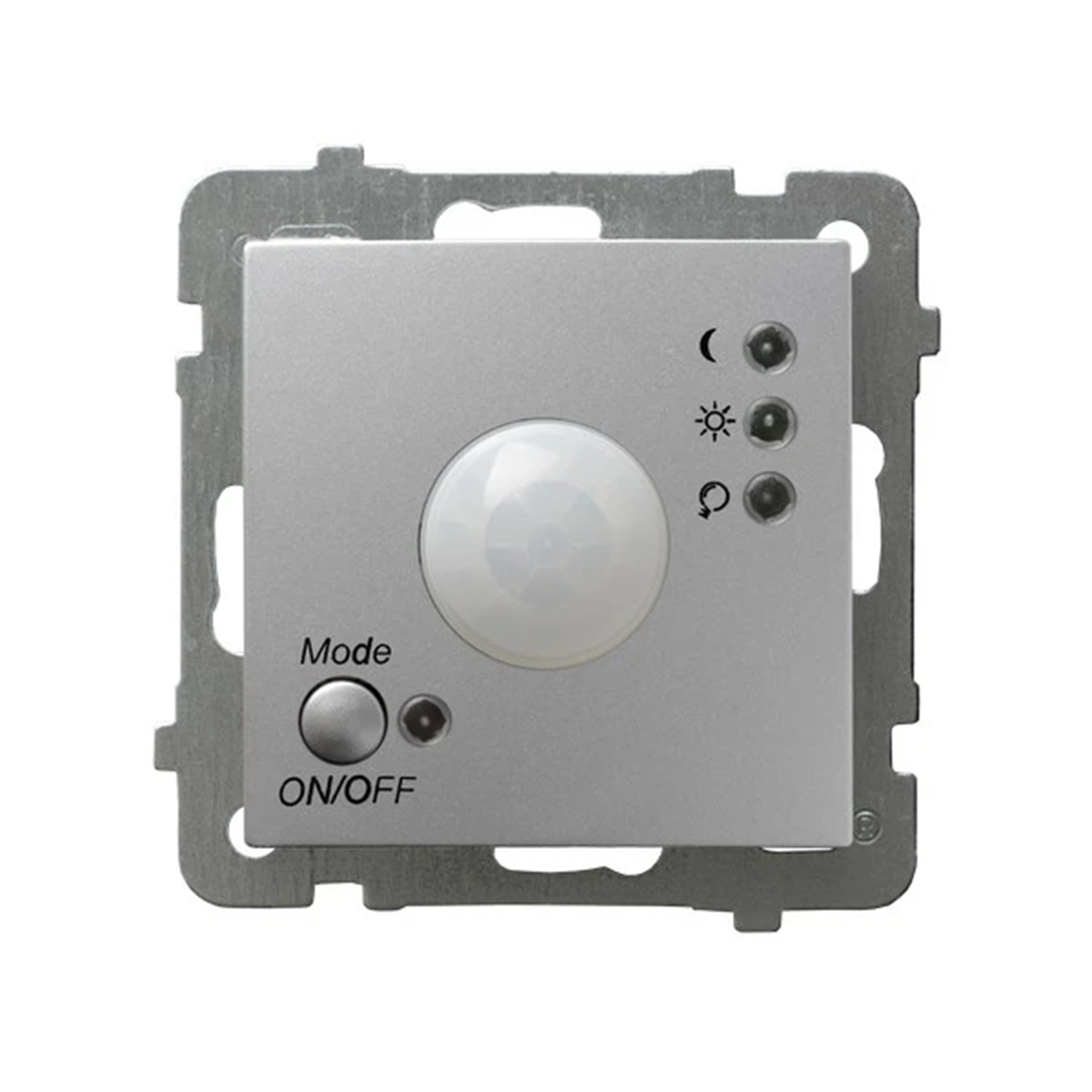

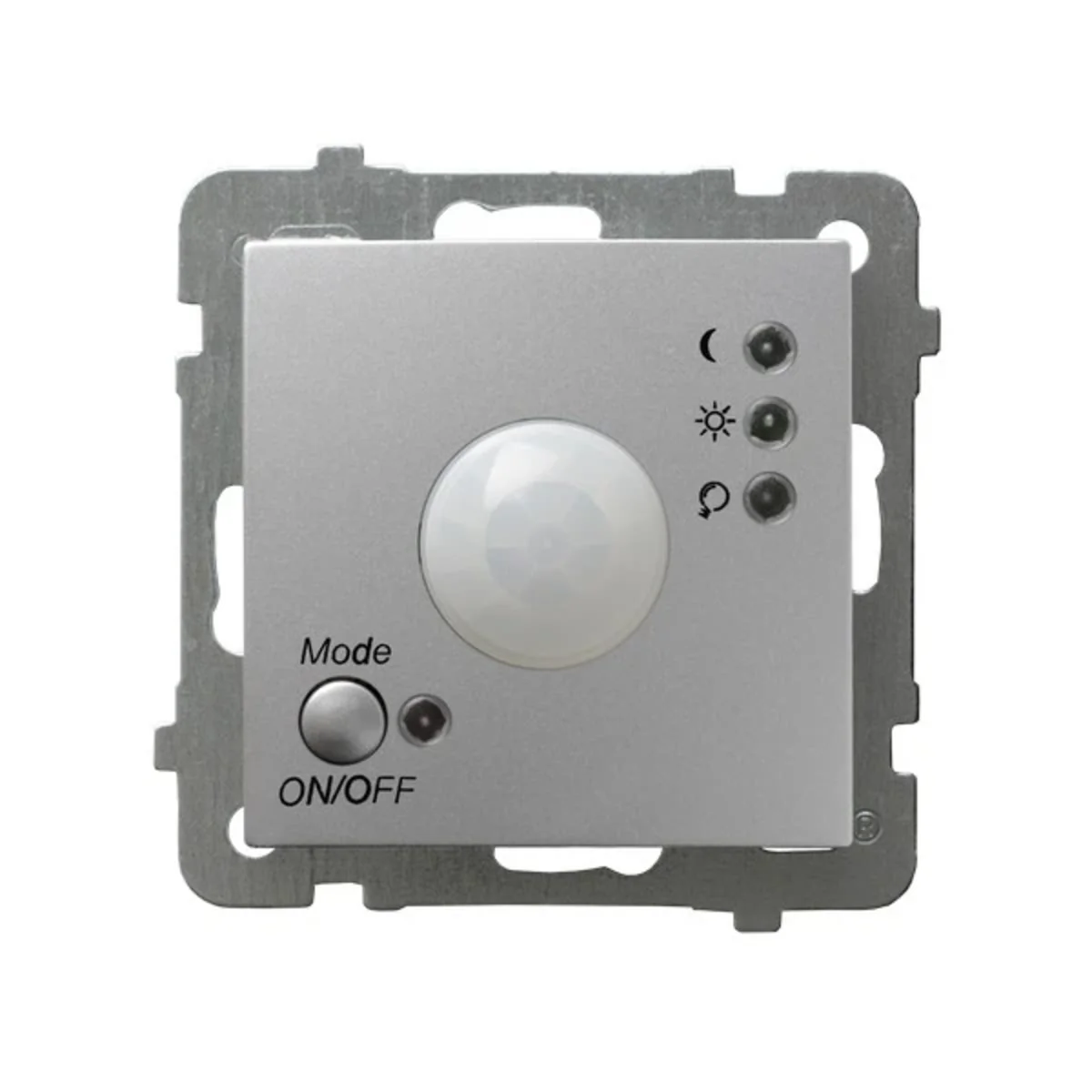

AS Détecteur de mouvement électronique argent ŁP-16G/M/18

Le détecteur de mouvement électronique est utilisé pour allumer automatiquement les sources lumineuses et les équipements de signalisation (par exemple, dans les systèmes d'alarme domestiques) après avoir détecté un mouvement dans la zone de couverture et s'éteindre automatiquement après le temps défini.

  ;

La conception du capteur lui permet d'être utilisé pour construire des installations en série composées d'un nombre quelconque de capteurs, ainsi qu'avec autres interrupteurs standard à usage domestique (par exemple unipolaire ou alternatif). Le capteur est contrôlé en appuyant sur le bouton situé dans le coin inférieur gauche du couvercle extérieur marqué MODE/ON/OFF. Il est possible de définir l'un des cinq modes de travail :

1. 1. OFF – mode éteint (le capteur est complètement éteint). La diode relais (à côté du pictogramme ampoule) est verte .

   2. ON – mode actif (le capteur allume l'éclairage en permanence – agit comme un interrupteur unipolaire) la diode relais (à côté de l'ampoule pictogramme) est rouge.

   3. MOUVEMENT - JOUR - un mode dans lequel l'éclairage s'allume lorsque le capteur détecte un mouvement, quel que soit le degré d'intensité lumineuse de la pièce dans laquelle il est installé capteur (jour ou nuit). La LED mode "mouvement" (à côté du pictogramme soleil) s'allume en rouge. inclus.

   4. MOUVEMENT - NUIT – un mode dans lequel l'éclairage est allumé lorsqu'un mouvement est détecté par le capteur, mais uniquement lorsque l'intensité lumineuse dans la pièce où Si le capteur est installé, il descend en dessous d'un certain niveau. Ce niveau est défini par l'utilisateur en tournant le bouton de réglage (marqué LUX ) situé sur le module de commande sous le capot extérieur du capteur à gauche. La plage de réglage est de En mode 0 à 1000 lux, la led "mouvement - nuit" (à côté du pictogramme lune) s'allume en rouge, tandis que la led relais (à côté du pictogramme ampoule) s'allume en vert si l'éclairage est éteint ou en rouge si le l'éclairage est allumé.

   5. RANDOM - le mode de simulation de présence – est une forme de protection de la pièce contre le cambriolage lors d'une absence prolongée de l'utilisateur. min allumera l'éclairage pour le temps défini par l'utilisateur, multiplié par un multiplicateur aléatoire dans la plage de 1 à 3. Le réglage du réglage du temps s'effectue à l'aide du bouton (appelé TIME) situé sur le module de commande sous le couvercle extérieur sur le côté droit. La plage de réglage est de 3s÷;5min Pendant ce mode, les 2 leds (au niveau des pictogrammes soleil et lune) clignotent alternativement en rouge.

Fonction de verrouillage des boutons de commande

Si le produit est installé dans un établissement public (par exemple un hôtel), l'administrateur du bâtiment ne veut souvent pas que des personnes aléatoires puissent modifier le réglage du mode de fonctionnement du détecteur de mouvement Fonction de verrouillage du bouton de commande. Elle est déclenchée en appuyant sur le bouton ci-dessus et en le maintenant enfoncé pendant environ 10 s. Pendant ce réglage, le capteur ne réagira pas à l'appui sur le bouton pendant une courte période. /p>
