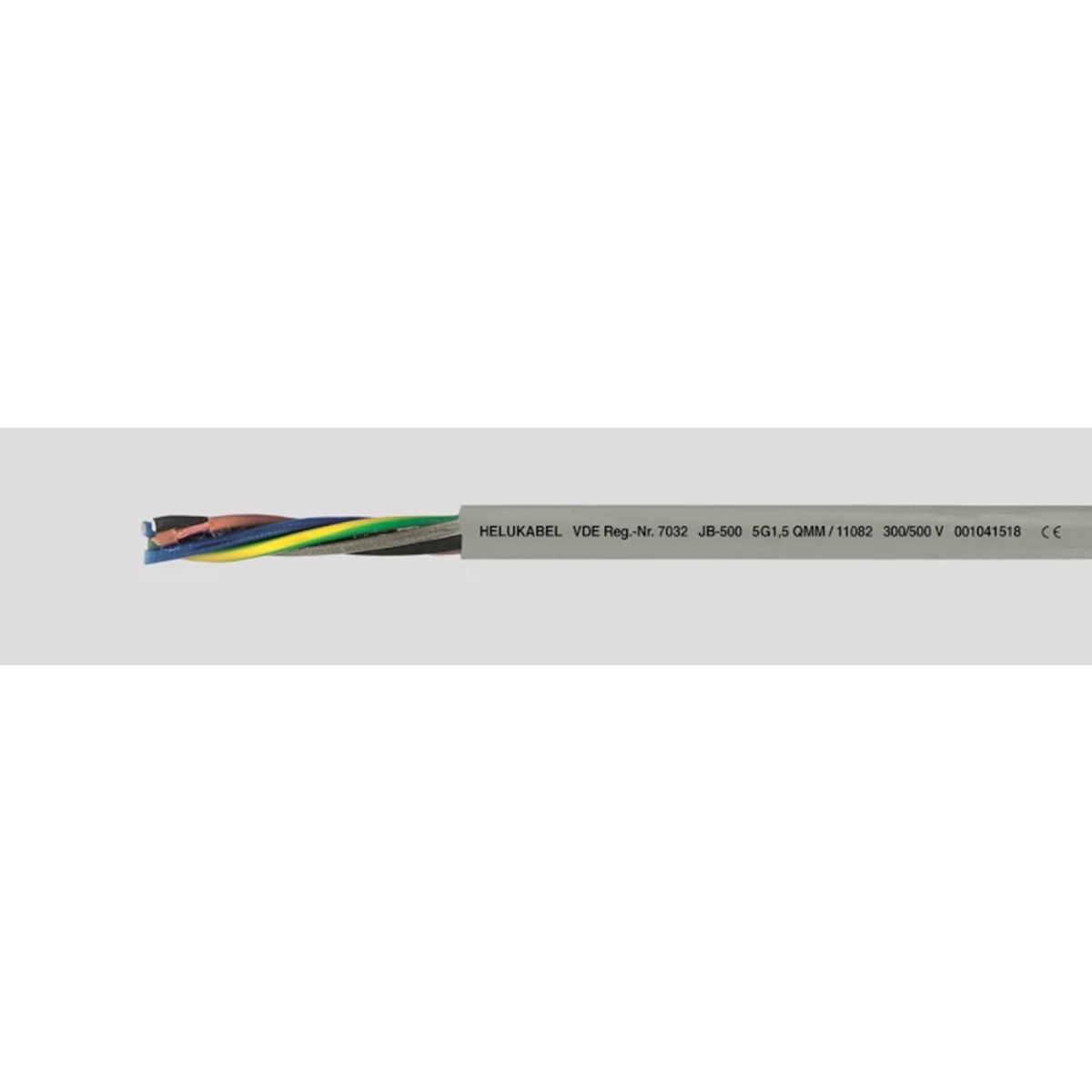

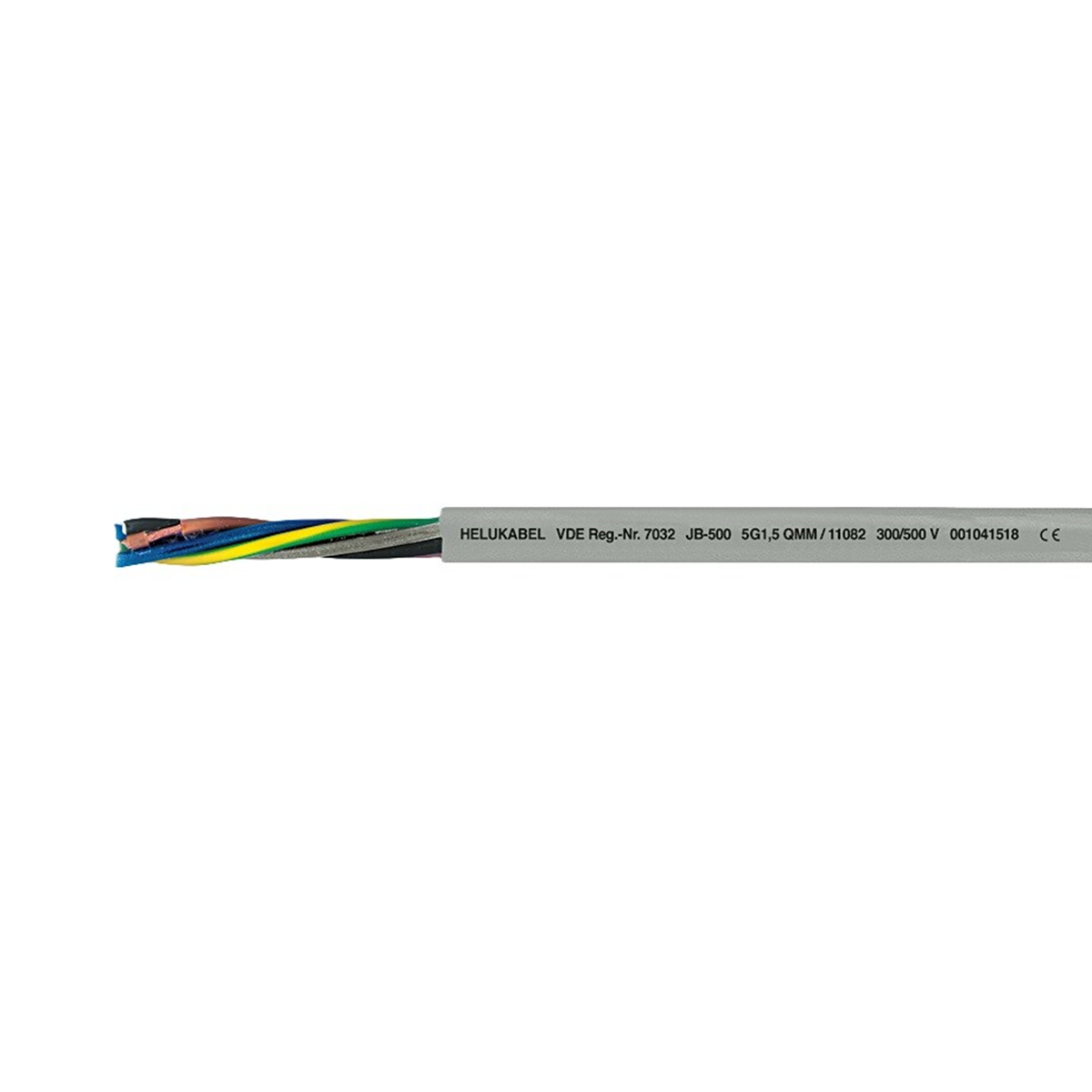

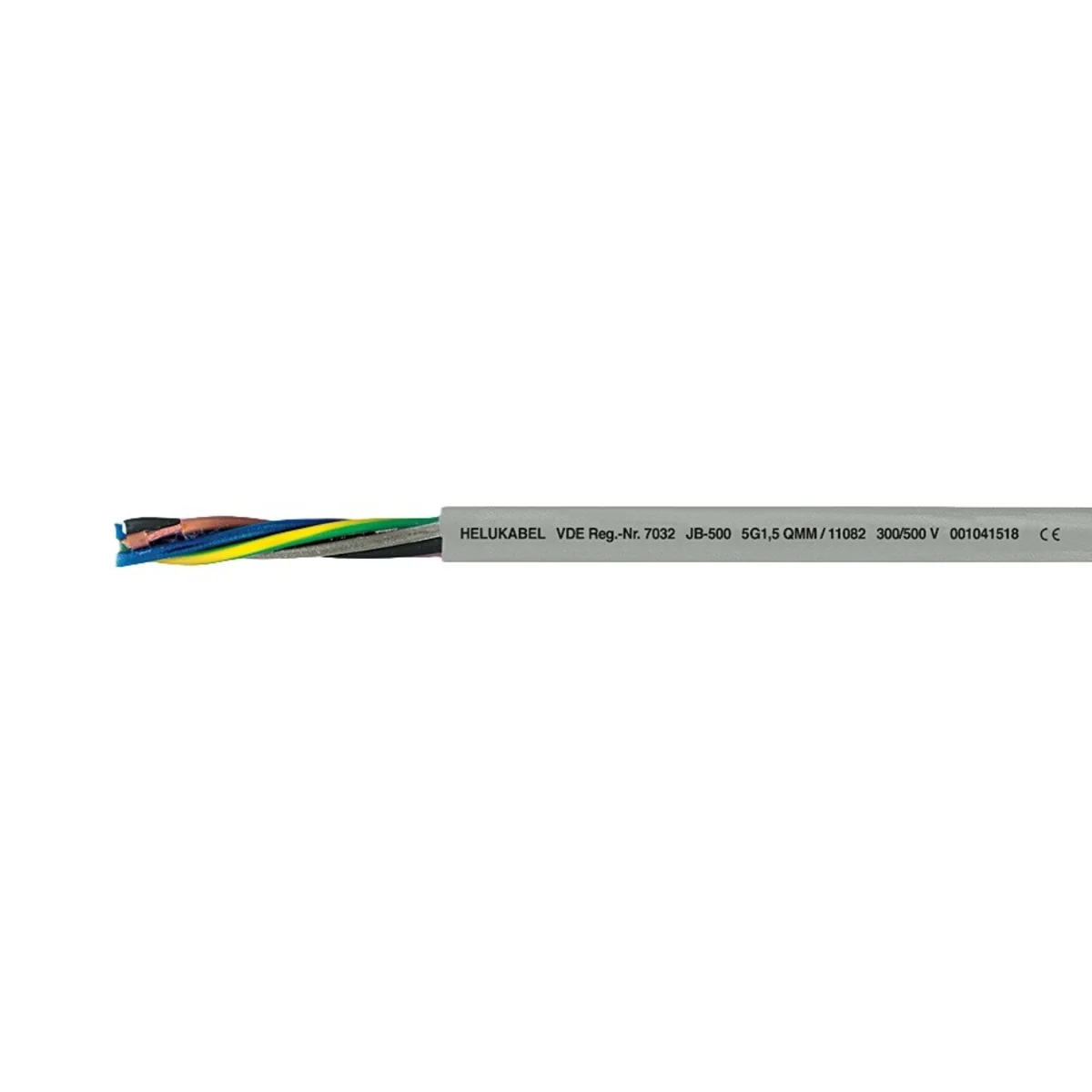

Câble de commande flexible OB-500 2Xx,5 QMM 11001

Câble de commande flexible

Données techniques :

• Câble selon DIN VDE 0285-525-2-11/ DIN EN 50525- 2-11
• Plage de température
  • flexible   ; –15°C à +80°C
  • stationnaire  –40°C   jusqu'à +80 °C
• Tension de fonctionnement U0/U 300/500 V
• Test  4000V
• Tension de claquage min. 8000 V
• Résistance d'isolementi min. 20 MOhm x km
• Rayon de courbure minimum
  • ​​​​​​​flexible 7,5 x Ø ; câble
  • pour installation fixe 4 x Ø

    Construction :

    • Conducteur en cuivre nu, toronné selon DIN VDE 0295 cl. 5, BS 6360 cl. 5 et IEC 60228 cl. 5
    • Isolation du noyau réalisée en PVC spécial Z 7225
    • Ame colorée selon le code couleur JB/OB, voir : tableau des couleurs
    • Conducteur de protection jaune-vert (à partir de 3 âmes)
    • Ame torsadée en parallèle
    • Gaine extérieure en PVC spécial, TM2 selon DIN VDE 0207-363-4-1/DIN EN 50363-4-1
    • Couleur gris (RAL 7001 )
    • Câble mesuré
    • Plus de 5 conducteurs selon VDE-Reg-No

    Application :

    Utilisé avec charge mécanique moyenne pour les connexions flexibles sans contraintes de traction. Habituellement posé dans des pièces sèches, humides et mouillées, mais pas à l'air libre. Utilisé dans les industries mécaniques, métallurgiques, de climatisation, pour le contrôle, la signalisation et les mesures sur les convoyeurs et les lignes technologiques. Veine protectrice située près de la dure-mère externe.
