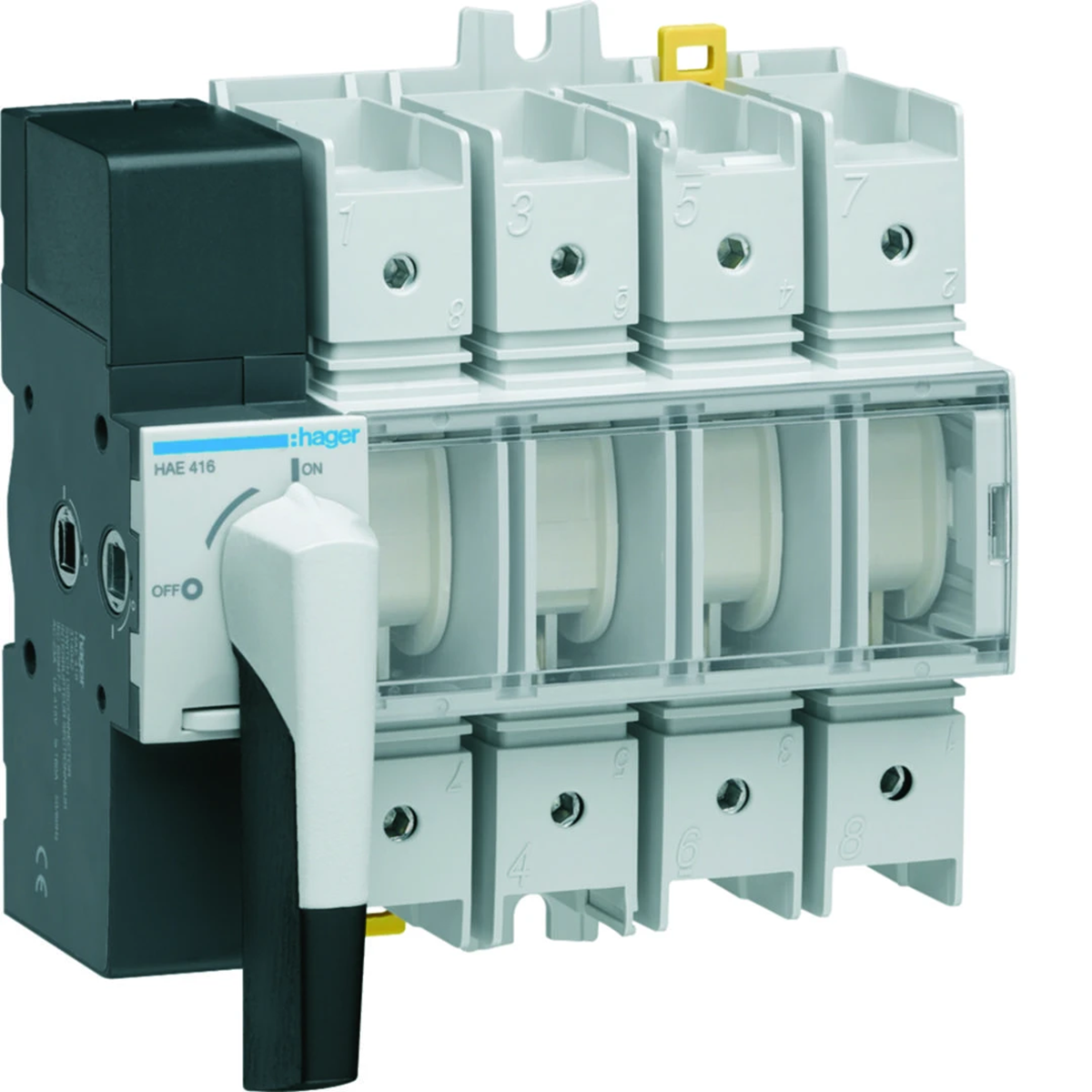

Sectionneur à interrupteur rotatif 4 pôles modulaire HAE416
local index:
ALI026HAGE
Catalog No:
HAE416
EAN code:
3250613140427
Price:
180,02 €
brut / pcs.
(including VAT 23%)
Delivery in 3h
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Product description
Caractéristiques du produit :
• sectionneurs modulaires, montage sur rail TS35 ou sur platine
• bouton directement sur l'appareil, avec possibilité de fermeture avec un cadenas à l'état éteint
• possibilité d'utiliser un mécanisme rotatif sur la porte de l'armoire, contacts auxiliaires, capots de connexion
Caractéristiques :
• taille 1, 2, 3 avec indication d'état de contact visibleów
• taille 4 avec espace d'isolation visible
• degré de protection : IP20
Connexions avec bornes à cage :
(données pour fil)
taille 1 : 1,5-16 mm2
taille 2 : 2,5-35 mm2
taille 3, 4 : 10-70 mm2
HIM402, HIM404 : 1,5-16 mm2
HIM406, HIM408 : 2,5-35 mm2
• sectionneurs modulaires, montage sur rail TS35 ou sur platine
• bouton directement sur l'appareil, avec possibilité de fermeture avec un cadenas à l'état éteint
• possibilité d'utiliser un mécanisme rotatif sur la porte de l'armoire, contacts auxiliaires, capots de connexion
Caractéristiques :
• taille 1, 2, 3 avec indication d'état de contact visibleów
• taille 4 avec espace d'isolation visible
• degré de protection : IP20
Connexions avec bornes à cage :
(données pour fil)
taille 1 : 1,5-16 mm2
taille 2 : 2,5-35 mm2
taille 3, 4 : 10-70 mm2
HIM402, HIM404 : 1,5-16 mm2
HIM406, HIM408 : 2,5-35 mm2
Technical data
-
Nombre de modules7,71
-
Surtension [kV]8000
-
Courant nominal [A]160
-
PKWIU27.12.22.0
-

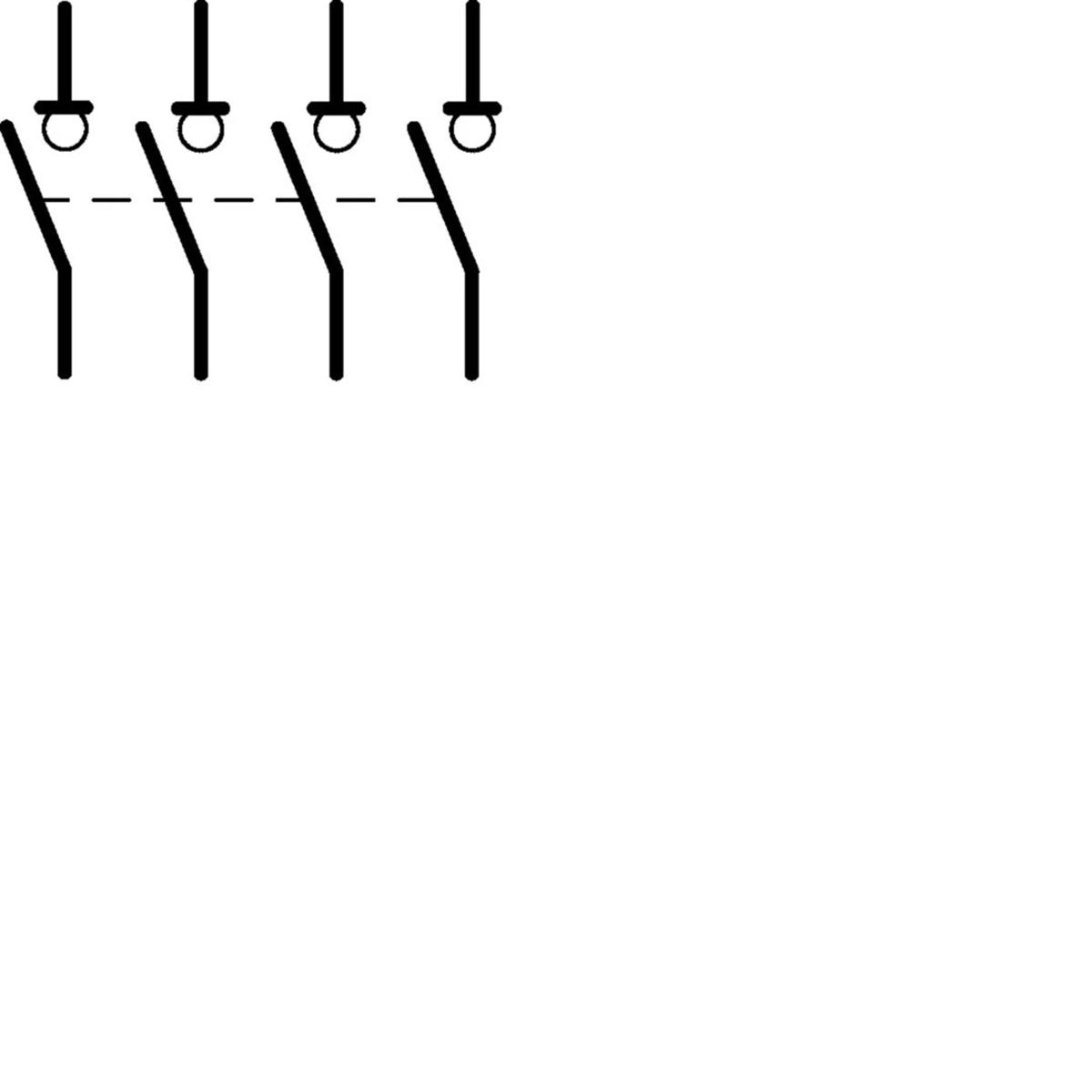

Nombre de pôles4
-
Tension d'isolation nominale [V]800
-
Nombre de modules7,71
Other technical data
-
Jako rozłącznik głównyOui
-
Jako rozłącznik bezpieczeństwaOui
-
Jako przełącznik nawrotnyNon
-
Maksymalne znamionowe napięcie pracy Ue AC415 V
-
Znamionowy prąd ciągły Iu160 A
-
Znamionowy prąd ciągły dla AC-21, 400 V160 A
-
Znamionowa moc pracy dla AC-23, 400 V56 kW
-
Znamionowy warunkowy prąd zwarciowy Iq50 kA
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych przełącznych0
-
Wbudowany napęd silnikowyNon
-
Budowa urządzeniaUrządzenie mocowane na stałe
-
Do montażu tablicowego 4-otworowegoNon
-
Do instalacji w tablicach rozdzielczychOui
-
Kolor elementu sterowniczegoSzary
-
Z mechanizmem ryglującymOui
-
Z okablowaniem fabrycznymNon
-
Stopień ochrony (NEMA)Inne
-
Wysokość84 mm
-
Szerokość wyrażona liczbą modułów7.71
-
Jako rozłącznik remontowyOui
-
Jako wyłącznik awaryjnyNon
-
Liczba łączników1
-
Znamionowe napięcie pracy380 ... 415 V
-
Znamionowy prąd ciągły dla AC-23, 400 V125 A
-
Znamionowy wytrzymywany prąd krótkotrwały Icw4 kA
-
Zdolność łączeniowa przy 400 V105 kW
-
Liczba biegunów4
-
Liczba styków pomocniczych zwiernych0
-
Opcjonalny napęd silnikowyNon
-
Opcjonalny wyzwalacz napięciowyNon
-
Do montażu na płycieOui
-
Do montażu czołowego centralnieNon
-
Do montażu pośredniegoNon
-
Rodzaj elementu wykonawczegoKrótka rączka obrotowa
-
Rodzaj podłączenia styków głównychPołączenie śrubowe
-
Stopień ochrony (IP) strony czołowejIP20
-
Szerokość135 mm
-
Głębokość132 mm
Manufacturer details
-
ManufacturerHager Electro S.A.S.
-
AddressFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Bulk packaging
| A kind of package | Karton | Paleta |
| Quantity | 1 pcs. | 240 pcs. |
| Weight (kg) | 1,010 | 244,320 |
| Width (m) | 0,160 | 0,800 |
| Length (m) | 0,090 | 1,050 |
| Depth (m) | 0,180 | 1,200 |
