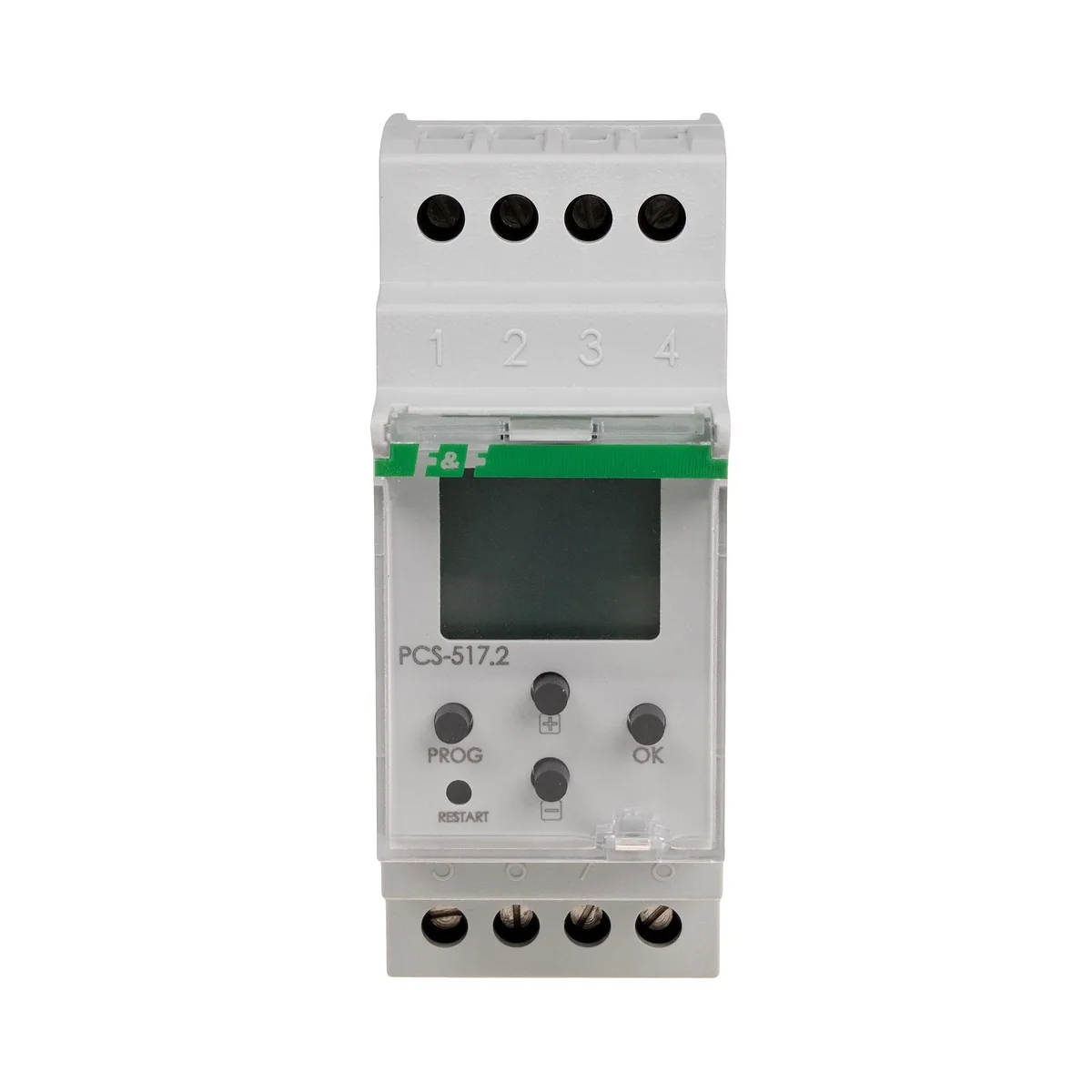

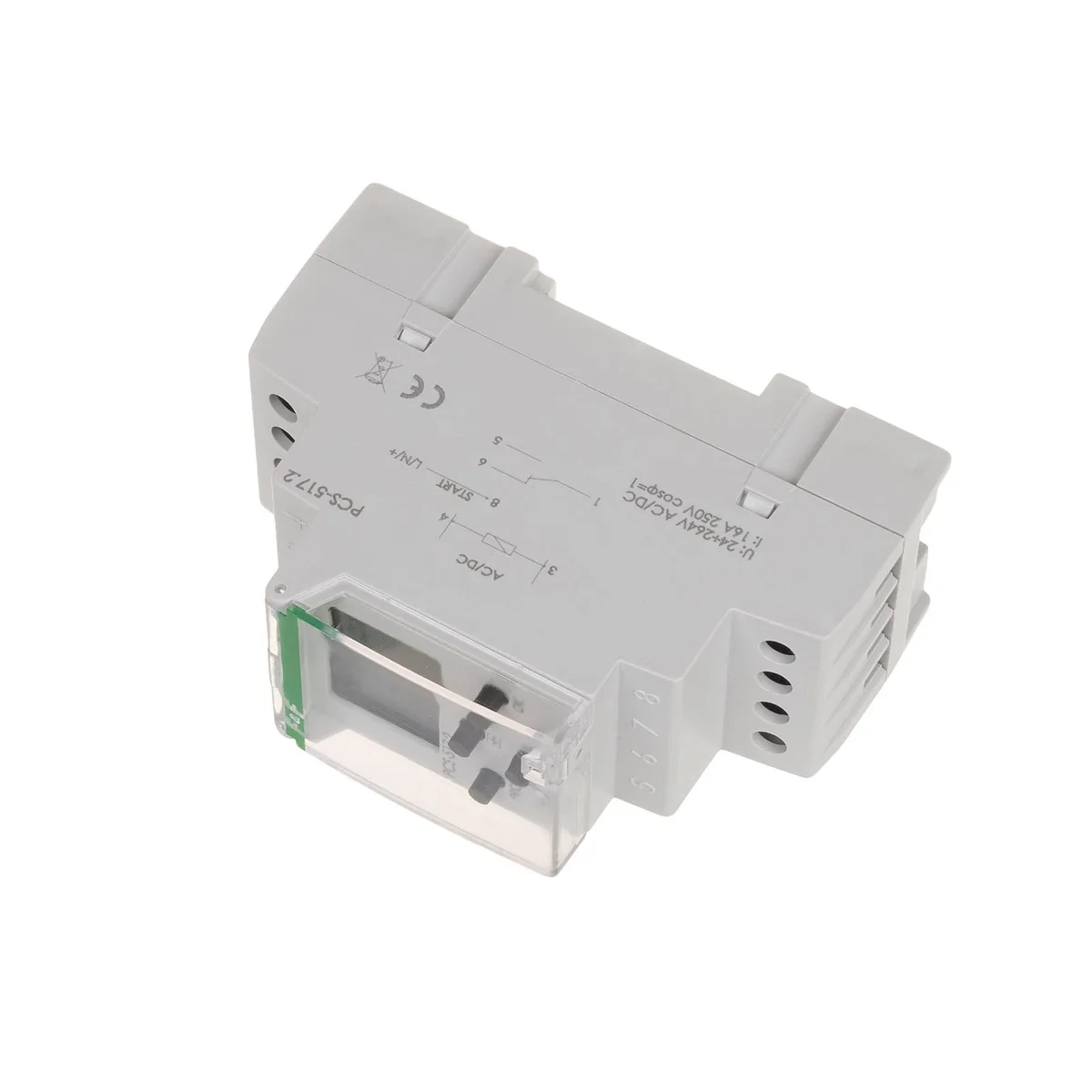

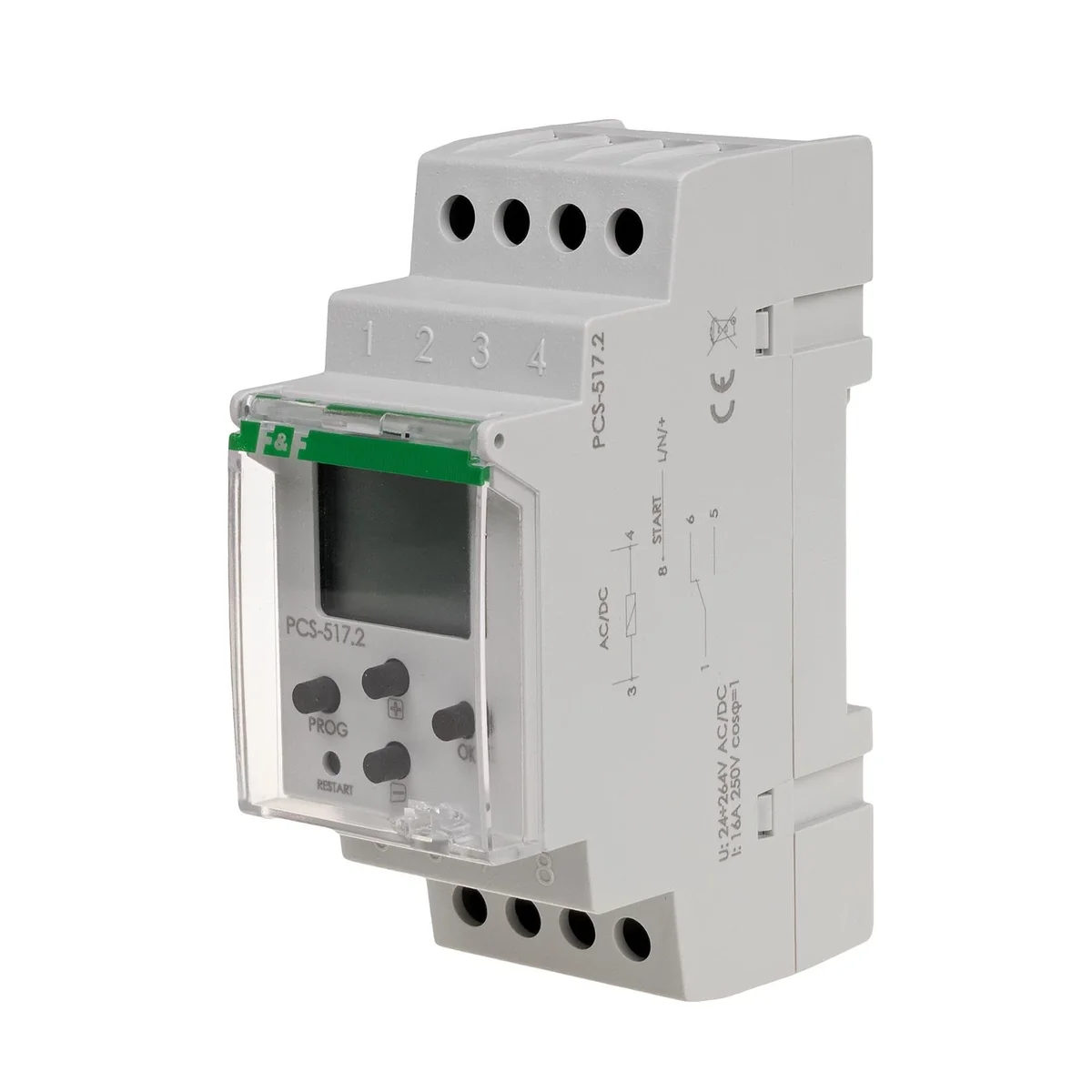

Relais temporisé PCS-517 PCS-517

Utilisation prévue
Le relais temporisé PCS-517 est utilisé pour le contrôle du temps dans les systèmes industriels et domotiques. Grâce aux nombreuses fonctions de travail, un et deux temps, contenues dans la mémoire du processeur, ils permettent l'élimination de systèmes de contrôle compliqués et coûteux basés sur la compilation de nombreux relais temporisés ordinaires. Contrairement aux relais potentiomètres, ils permettent un réglage très précis des temps de commutation, par exemple 3h - 47min - 19sec. Fonctionnement
Le relais exécute l'une des fonctions de travail définies selon les temps définis.
Les fonctions 1÷5 sont activées avec la tension d'alimentation. Lorsque la fonction est terminée, END s'affiche à l'écran. La prochaine exécution de la fonction commencera après la mise hors tension et le rétablissement de la tension d'alimentation ou le «redémarrage”
Les fonctions 6÷17 sont activées par le signal de commande START. Après la mise sous tension d'alimentation, le relais est prêt à exécuter la fonction de travail. ON s'affiche à l'écran. Après avoir donné le signal START, le relais démarre la fonction. Une fois terminé, il revient à l'état prêt (en attente du prochain signal START).
La fonction 18 - est activée par le signal de commande START. Après la mise sous tension d'alimentation, le relais est prêt à exécuter la fonction de travail. ON s'affiche à l'écran. Après avoir donné le signal START, le relais démarre la fonction. Lorsque vous avez terminé, END s'affiche à l'écran. Le relais ne répond pas aux signaux START suivants. La prochaine exécution de la fonction commencera après la mise hors tension et le rétablissement de la tension d'alimentation ou le «redémarrage” processeur. Remarque !
* La coupure de l'alimentation pendant la fonction de travail entraîne l'arrêt du relais. Le contact restera
 déconnecté (pos.1-6). La reconnexion de l'alimentation entraînera le démarrage de la fonction depuis le début.
* Le fait d'appuyer sur le bouton RESTART pendant la fonction de fonctionnement démarrera la fonction depuis le début.
