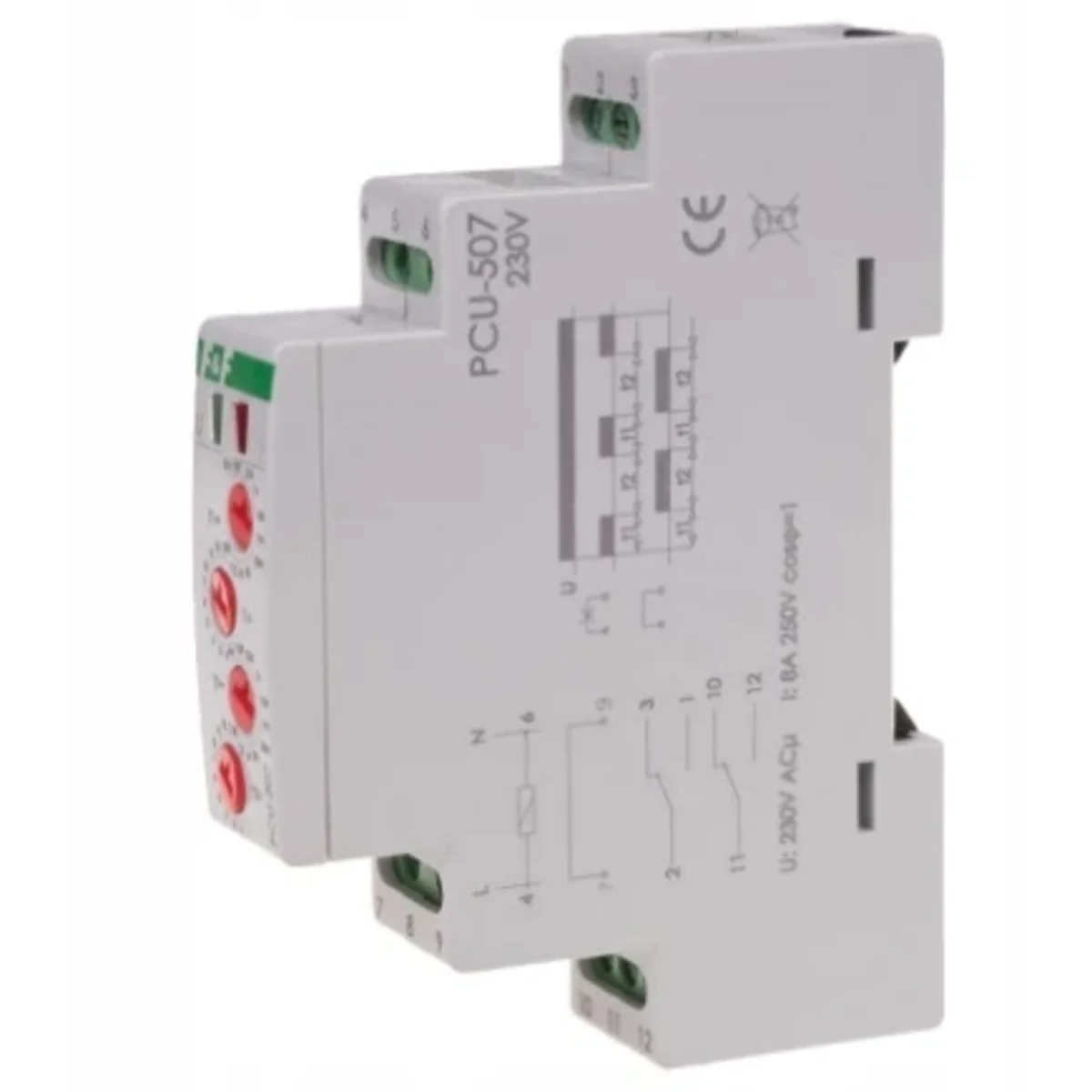

Relais temporisé 2 fonctions (réglage 2 fois T1 T2 PCU-507 230V PCU-507

Utilisation prévue

Les relais temporisés sont utilisés pour le contrôle du temps dans les systèmes industriels et domotiques (par exemple, la ventilation, le chauffage, l'éclairage, la signalisation, etc). Fonctionnement

Fonctions :

*ARRÊT RETARDÉ - CYCLIQUE

Les contacts restent en position 2-3 et 11-10 jusqu'à l'enclenchement du relais. Après la fourniture de la tension d'alimentation, les contacts sont commutés en position 2-1 et 11-12 pendant le temps t1. Après écoulement du temps t1, les contacts reviennent aux positions 2-3 et 11-10 pendant le temps t2. La séquence de ces commutations s'effectue de manière cyclique.

*RETARDÉ À L'ALLUMAGE - CYCLIQUE

Après application de la tension d'alimentation, les contacts restent en position 2-3 et 11-10 pendant le temps t1. Une fois le temps t1 écoulé, les contacts sont commutés en position 2-1 et 11-12 pendant le temps t2. Après le temps t2, les contacts du relais reviennent aux positions 2-3 et 11-10. L'enchaînement de ces commutations s'effectue de manière cyclique. Remarque !

* Lorsque l'alimentation est allumée, le système ne réagit pas à la modification des paramètres de plage de temps.

* Le fonctionnement avec la plage de temps nouvellement définie a lieu après avoir tourné l'alimentation s'éteint et se rallume.

* Lorsque l'alimentation est allumée, dans la plage de temps définie, il est possible de régler en douceur l'heure dans la valeur de réglage de l'heure.



 ON  - lorsque l'alimentation est sous tension, le contact est fermé en permanence dans le 11-12.

 OFF  - lorsque l'alimentation est sous tension, le contact est fermé en permanence en position 11-10
