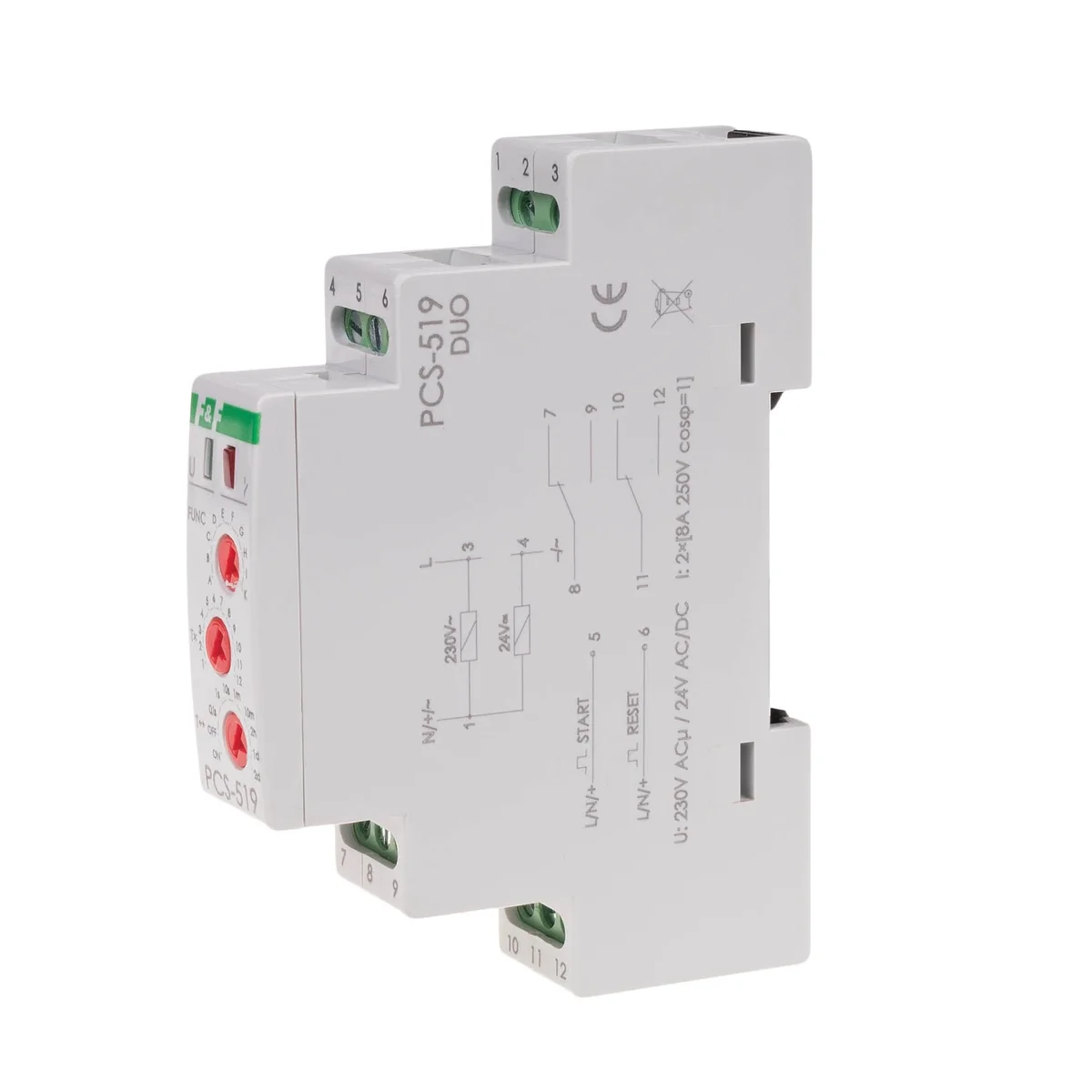

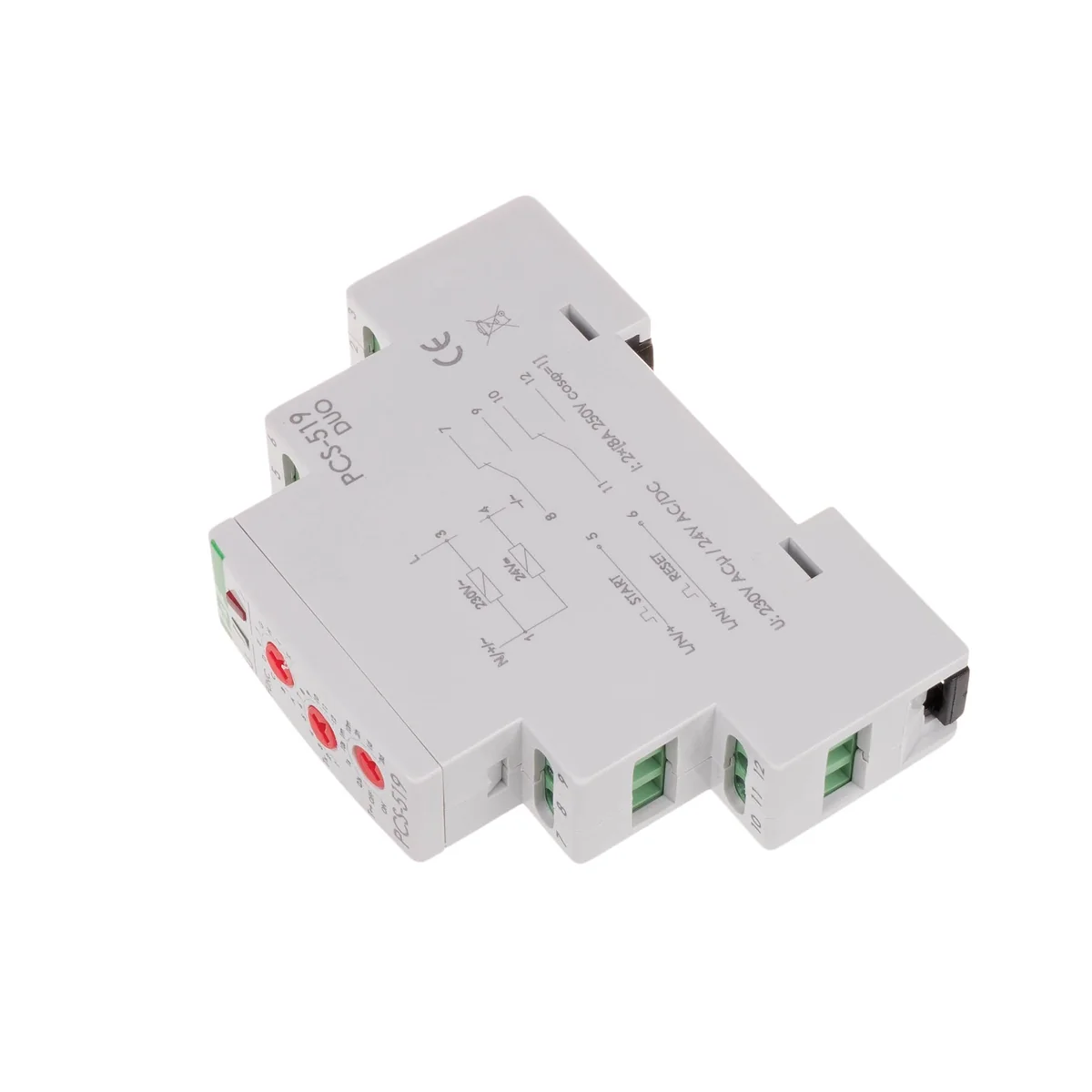

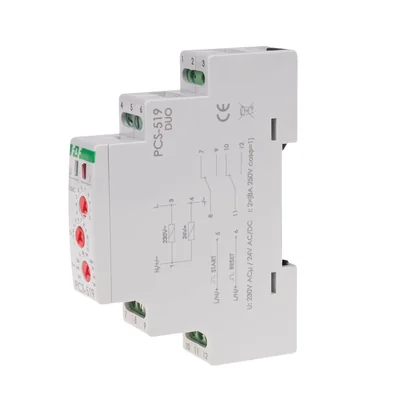

Relais temporisé 10 fonctions contacts 2P Universel 24V ou 230V PCS-519 DUO PCS-519DUO

Objectif
Les relais temporisés sont utilisés pour le contrôle du temps dans les systèmes industriels et domotiques (par exemple, la ventilation, le chauffage, l'éclairage, la signalisation, etc.). Fonctionnement

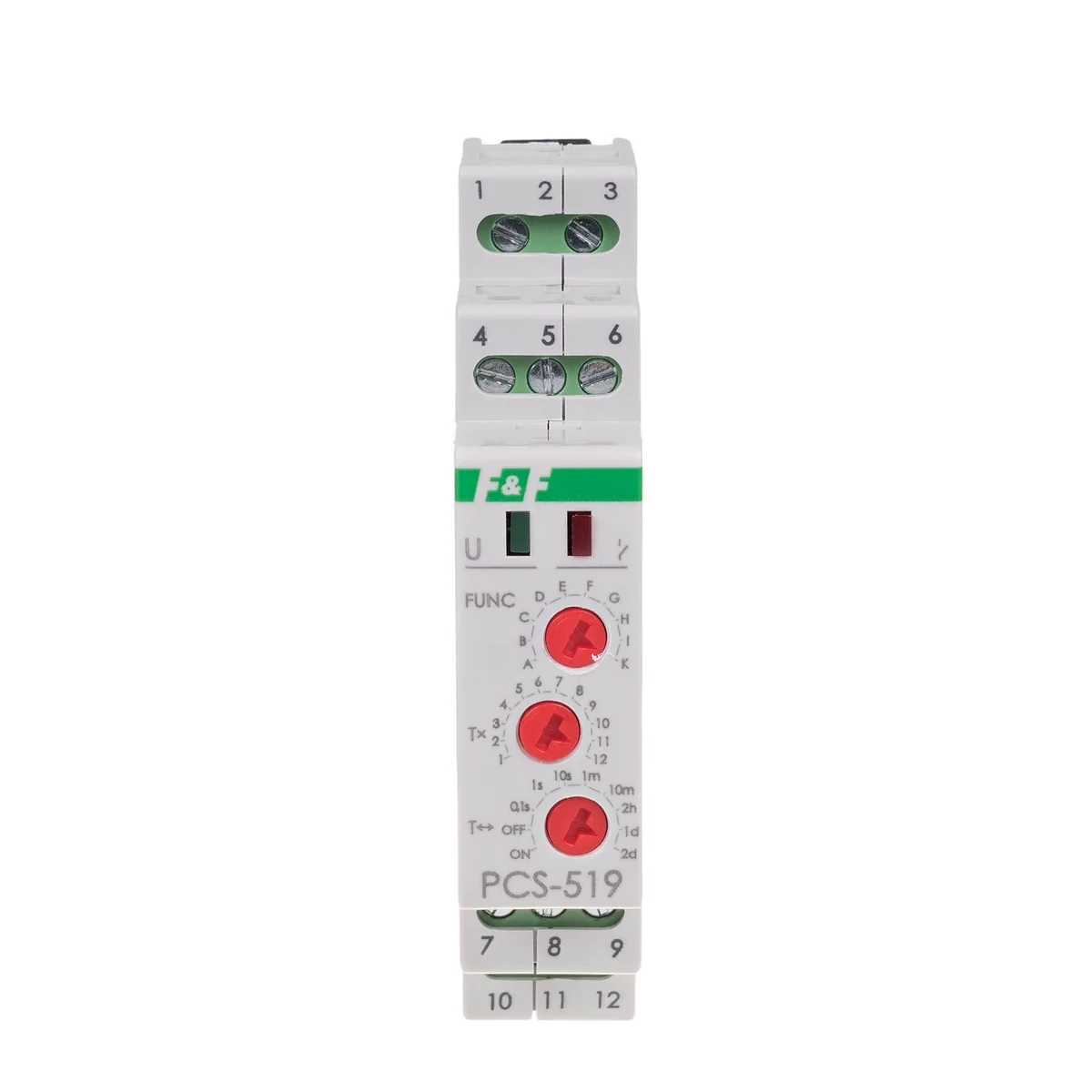

Le relais exécute la fonction de fonctionnement sélectionnée conformément au régime de temps défini. La sélection d'une plage de temps spécifique et la fonction de fonctionnement du relais consistent à régler la combinaison appropriée de commutateurs à code rotatif. Remarque !
* L'application de la tension RESET pendant l'exécution de la fonction entraîne :
- pour les fonctions A, B, C, D, F, le mode de fonctionnement est exécuté depuis le début.
- pour les fonctions F, G, H , je remets le relais dans son état initial et j'attends le signal START.
- pour la fonction K, le contact du relais est allumé en permanence en position 11-12.< br />* Réglage du commutateur rotatif de la plage horaire sur la position :
* Lorsque l'alimentation est sous tension, le système ne réagit pas à la modification des réglages de la plage horaire.
* Fonctionnement avec le nouveau réglage la plage de temps a lieu après la mise hors tension et la remise sous tension.
* Lorsque l'alimentation est allumée, dans la plage de temps définie, il est possible d'ajuster en douceur le temps dans la plage de valeurs de réglage du temps.
