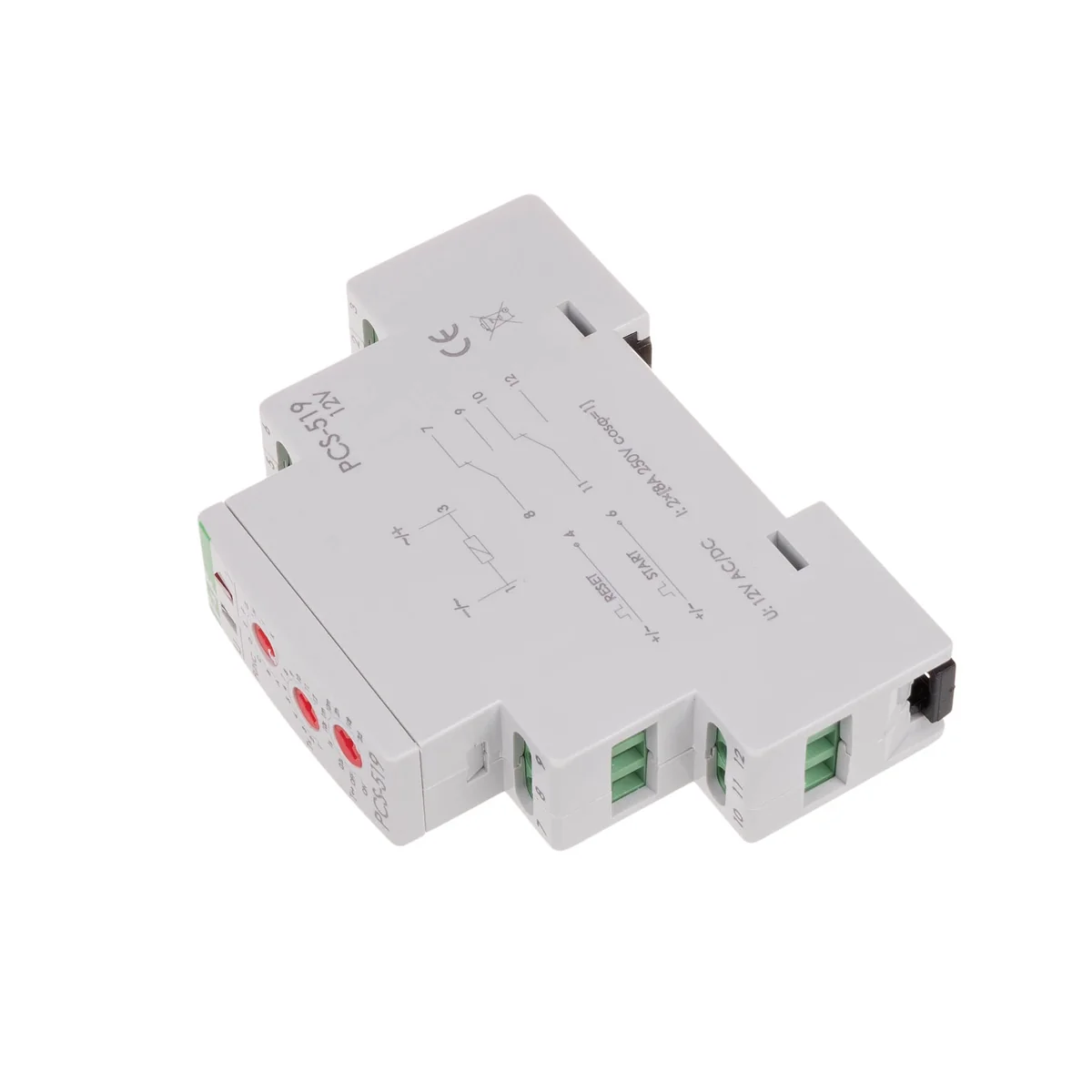

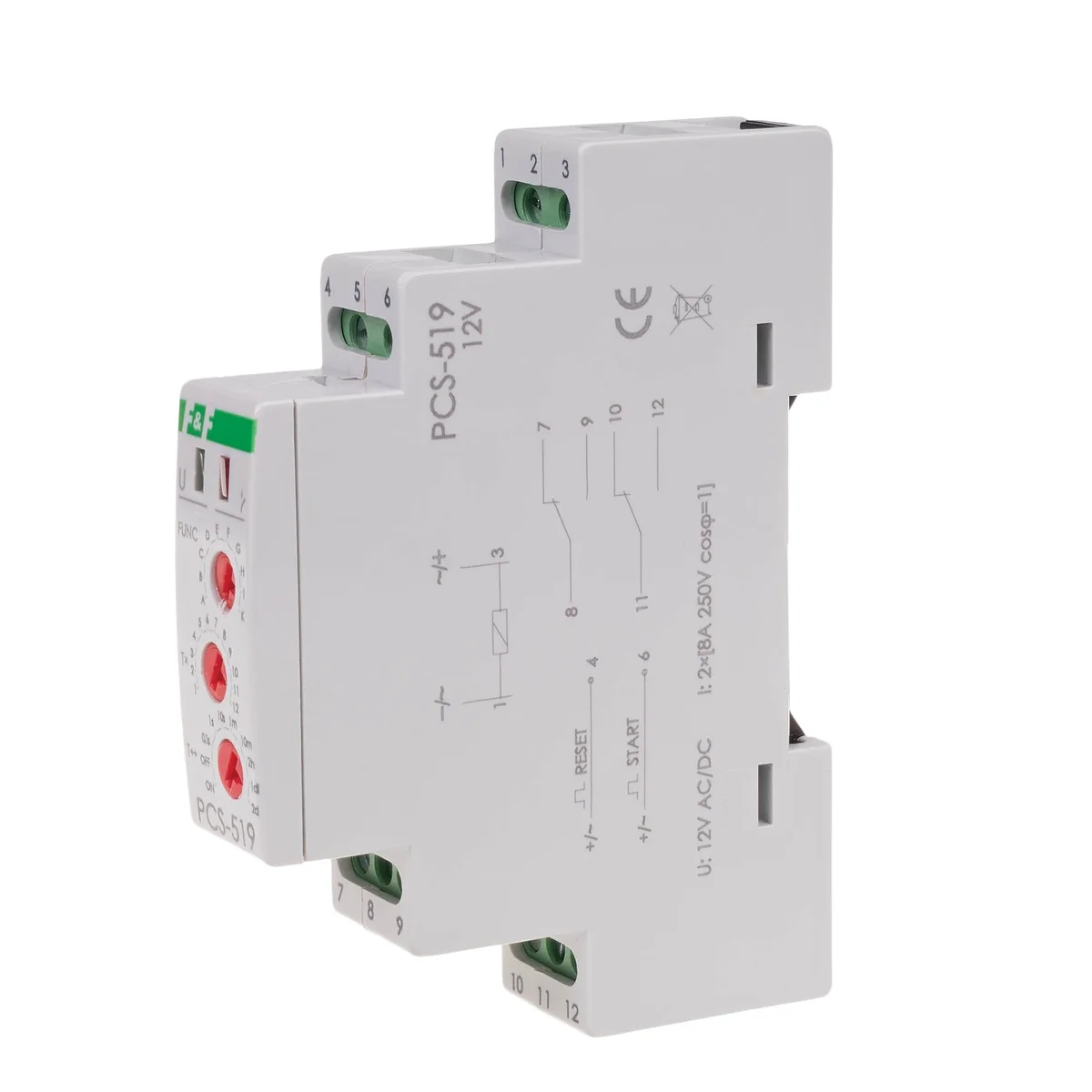

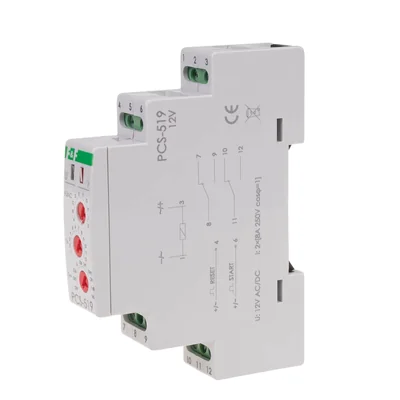

Objectif
Relais  ; sont utilisés pour le contrôle du temps dans les systèmes industriels et domotiques (par exemple, ventilation, chauffage, éclairage, signalisation, etc.).
Fonctionnement
Le relais exécute la fonction de fonctionnement sélectionnée conformément au régime de temps défini. La sélection d'une plage horaire spécifique et d'une fonction de fonctionnement du relais consiste à régler la combinaison appropriée de commutateurs rotatifs à code.
Attention !
* L'application de la tension RESET pendant l'exécution de la fonction entraîne :
- pour les fonctions A, B, C, D, F mise en place du mode de fonctionnement depuis le début.
- pour les fonctions F, G, H, I, le relais revient à son état initial et attend le signal START.
- pour la fonction K, le contact du relais est allumé en permanence en position 11-12.

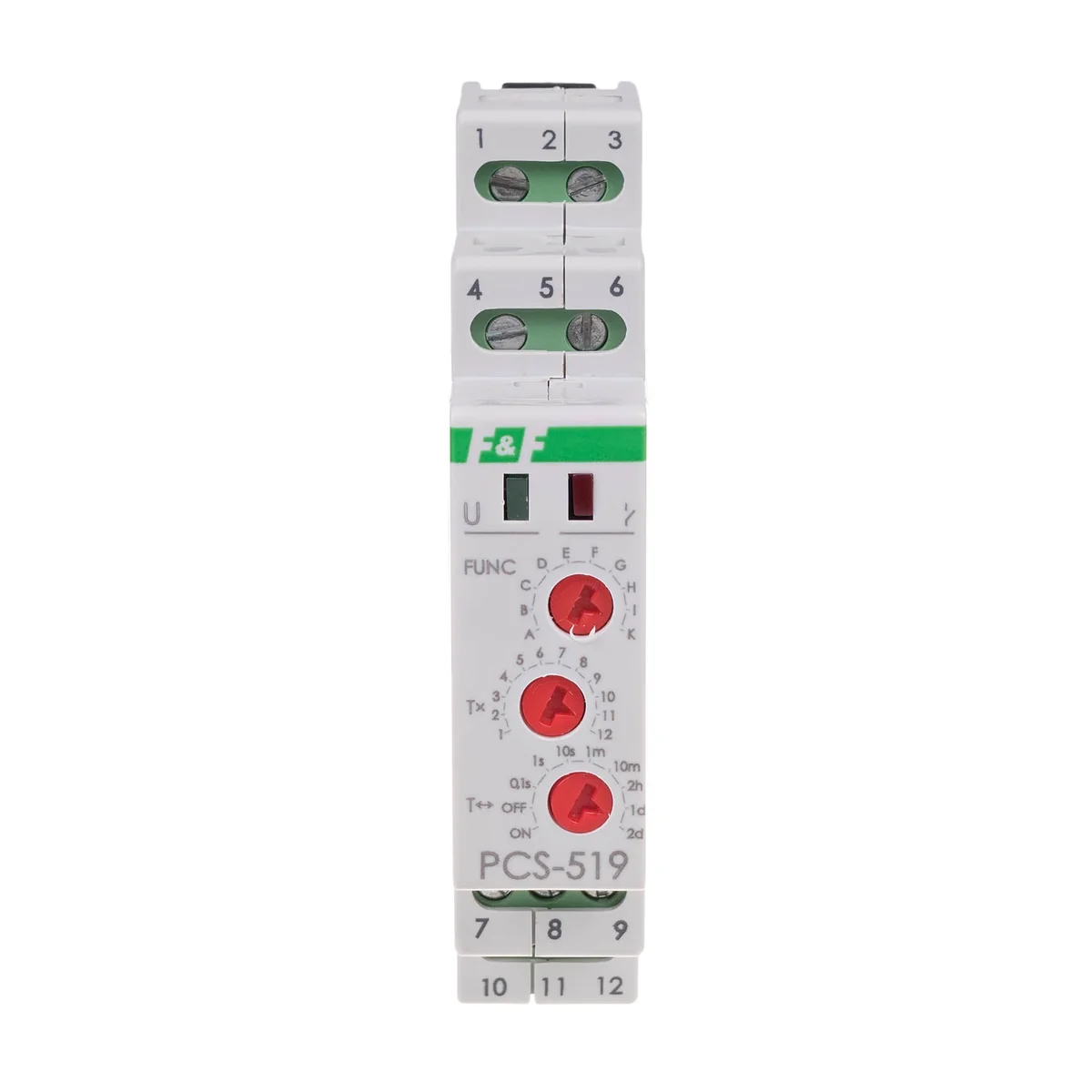

* Réglage du commutateur rotatif de la plage horaire en position :
* Lorsque l'alimentation électrique est allumée, le système ne réagit pas à la modification des paramètres de plage
* Le fonctionnement avec la plage de temps nouvellement définie a lieu après la mise hors tension puis sous tension.
* Lorsque l'alimentation est allumée dans la plage horaire définie, il est possible d'ajuster l'heure en douceur dans la
Plages horaires
0,1 s : | 0,1 1,2 s |
1s : | 1÷12 s |
10s : | 10÷120s < /td> |
1m : | 1÷12 min. |
10m : | |
2h : | 2÷24h |
1 12 jours (24 288 heures) | |
2j : |
< / td> |
ON - à la mise sous tension, le contact est commuté en permanence sur la position 11-12.
OFF - à la mise sous tension, il provoque l'activation permanente du contact en position 11-10.
Spécifications
puissance | |
PCS-516 DUO | 230V AC / 24V AC/DC |
12÷264V AC/DC | |
PCS-519 DUO | 230V AC / 24V AC/DC |
12 V CA/CC | |
courant de charge | |
PCS-516 DUO | <8A |
PCS-516 UNI | <8A |
PCS-519 DUO | 2×[<8A] |
PCS-519 12V | 2×[<8A] |
PCS-516 | séparé 1×NO/NC |
PCS-519 | séparé 2×NO/NF |
plage de réglage du temps de travail | 0,1s÷24jours | délai de déclenchement | <50 ms< /td> |
indication d'alimentation | LED verte td>< br/> |
indication de l'état du contact | LED rouge |
consommation électrique | < br/> 0,8 W |
température de travail | -25 50 °C |
< br/> Connexion | Bornes à vis 2,5 mm² |
dimensions | 1 module (18mm) | < br/>
montage | sur rail TH-35 |
degré de protection | IP20< /td> |
Type de boîtier | Multifonction numérique |
Une sorte de paquet | Sztuka |
Quantité | 1 pcs. |
poids (kg) | 0,077 |
Largeur (m) | 0,019 |
Longueur (m) | 0,095 |
Profondeur (m) | 0,070 |
