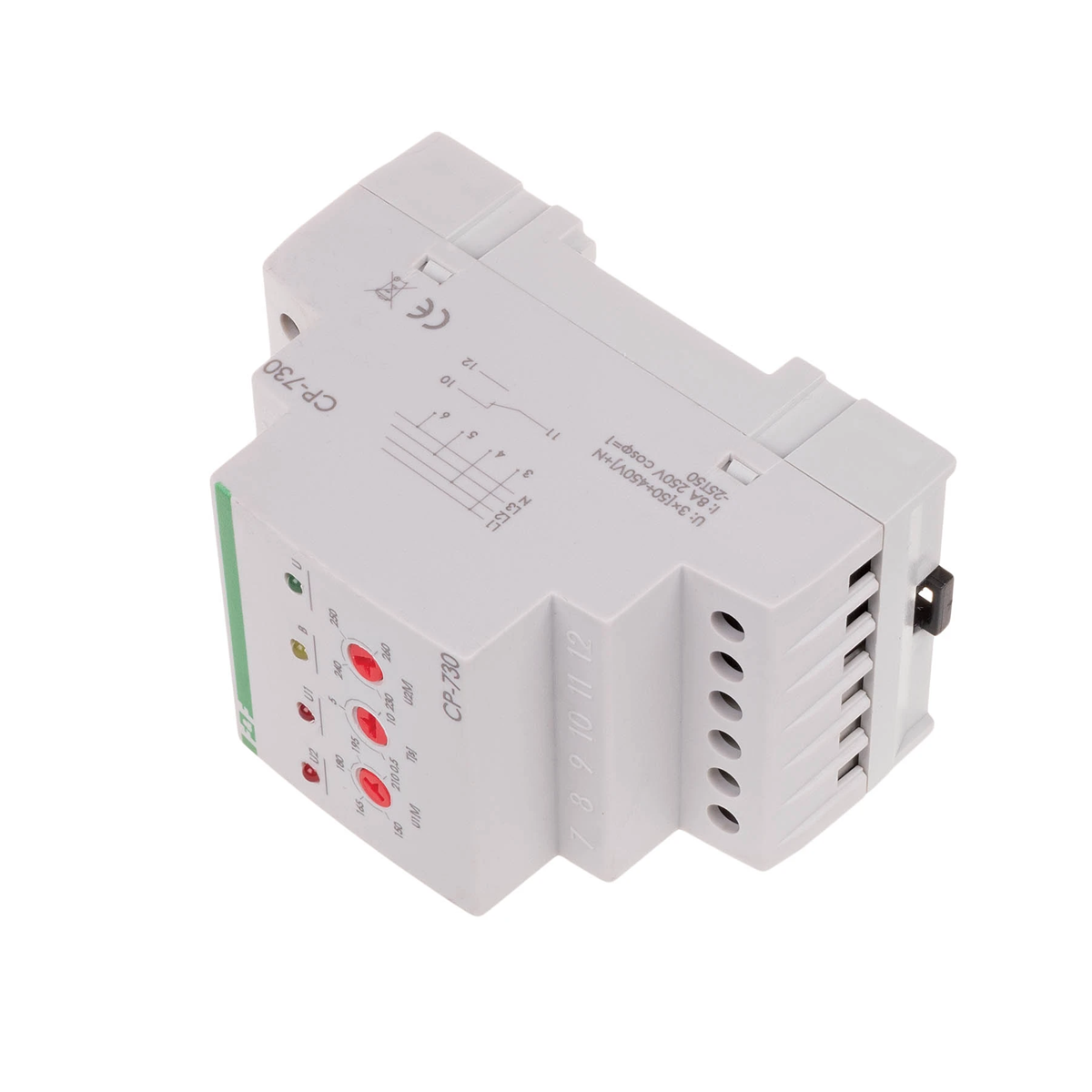

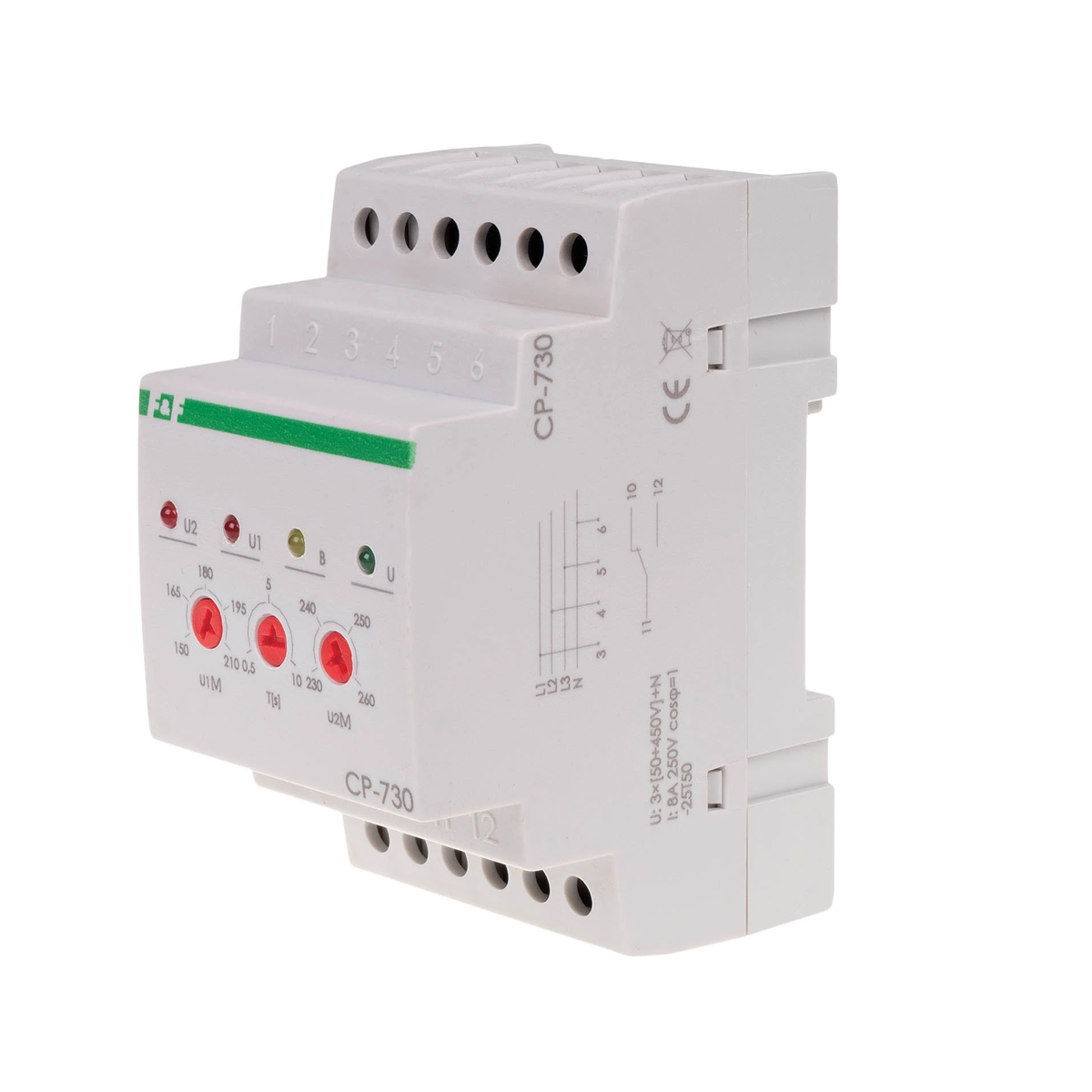

Relais de tension CP-730 CP-730

Utilisation prévue
Le relais de tension CP-730 est utilisé pour contrôler la tension d'un réseau triphasé et protéger un récepteur monophasé contre les effets d'une augmentation ou diminution de la tension au-delà des valeurs définies.
 Fonctionnement

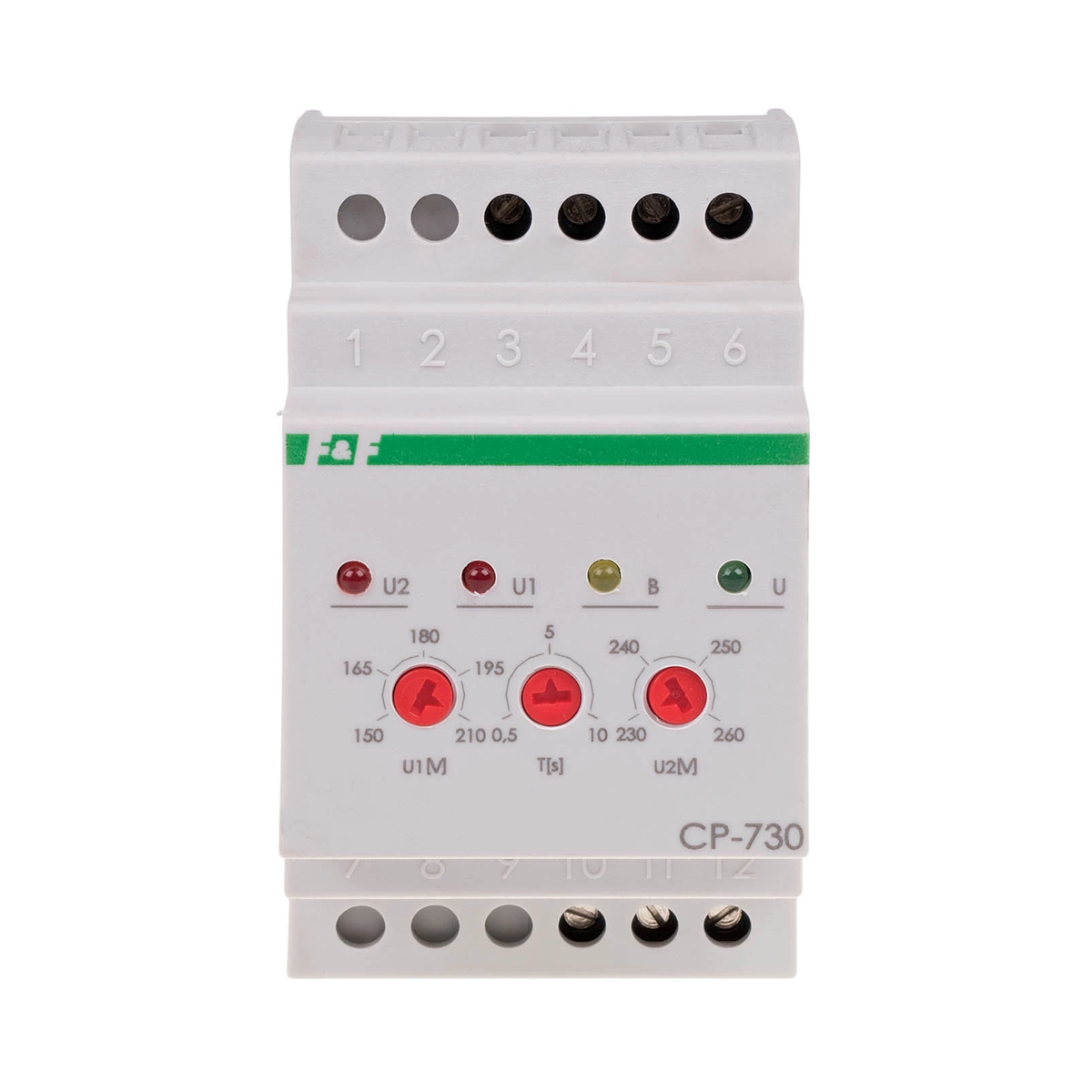

Les potentiomètres permettent de régler les seuils de tension inférieur (U1) et supérieur (U2) pour les trois phases. C'est ce qu'on appelle fenêtre de tension, dans laquelle des changements de tension de phase peuvent se produire, qui n'entraînent pas le fonctionnement du relais. La tension correcte du récepteur est indiquée par la LED verte (le contact reste fermé, pos. 11-12). La modification de la tension de phase sur l'une des phases au-dessus ou en dessous des seuils de tension configurés entraînera le fonctionnement du relais (ouverture du contact, pos. 11-10) La chute de tension sur une phase en dessous de la valeur U1 configurée est signalée par la LED rouge (U1). L'augmentation de la tension sur une phase au-dessus de la valeur U2 réglée est signalée par la LED rouge (U2). La refermeture du contact s'effectuera automatiquement après le rétablissement de la bonne tension. Le potentiomètre T est utilisé pour régler le temps d'activation du seuil inférieur U1, ce qui signifie qu'après avoir dépassé la valeur de tension en dessous du réglage U1, le contact s'ouvrira avec le retard réglé. Remarque !
Le relais peut être fourni avec tension jusqu'à 450V~. Cela permet une protection efficace du récepteur même lorsque la tension dépasse les normes autorisées. Également en cas d'inversion de polarité de l'alimentation ou de déconnexion "zéro" il n'entraînera pas la destruction ("brûlure") du relais.
Du fait d'une tension instable dans le réseau et de changements fréquents de la tension d'alimentation au-delà des seuils de fenêtre de tension définis (au moins 10 fois en 1 minute), le relais est bloqué pendant 10 minutes (le contact reste en position 11-10). Cela évite les allumages et extinctions trop fréquents et cycliques du récepteur connecté. L'état de verrouillage est indiqué par la LED jaune.
