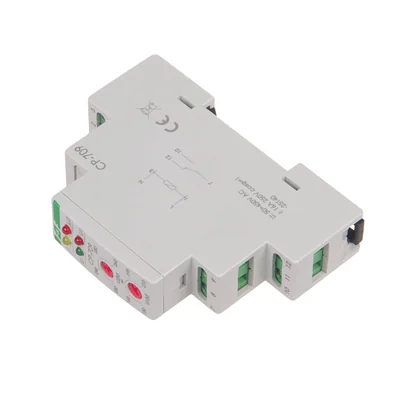

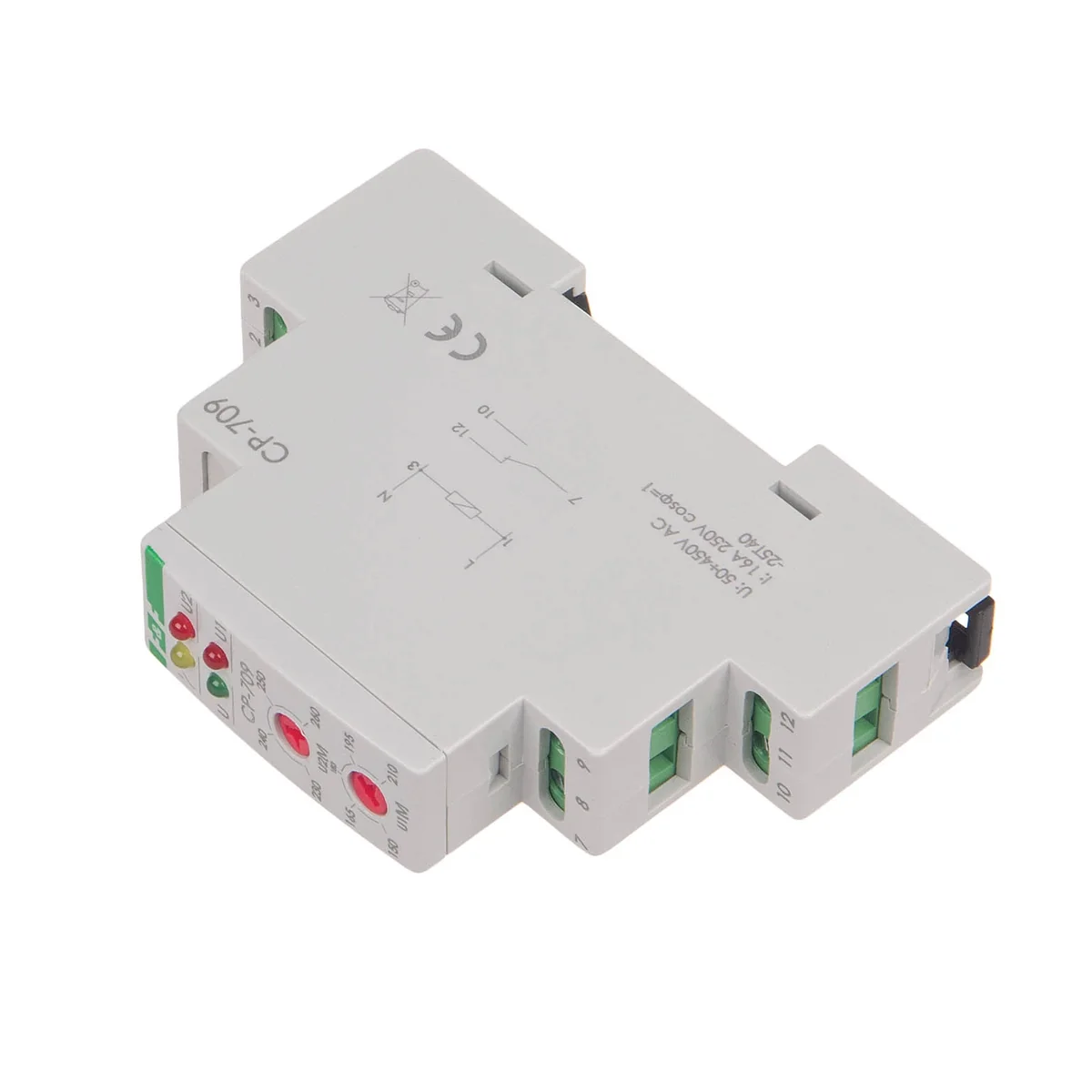

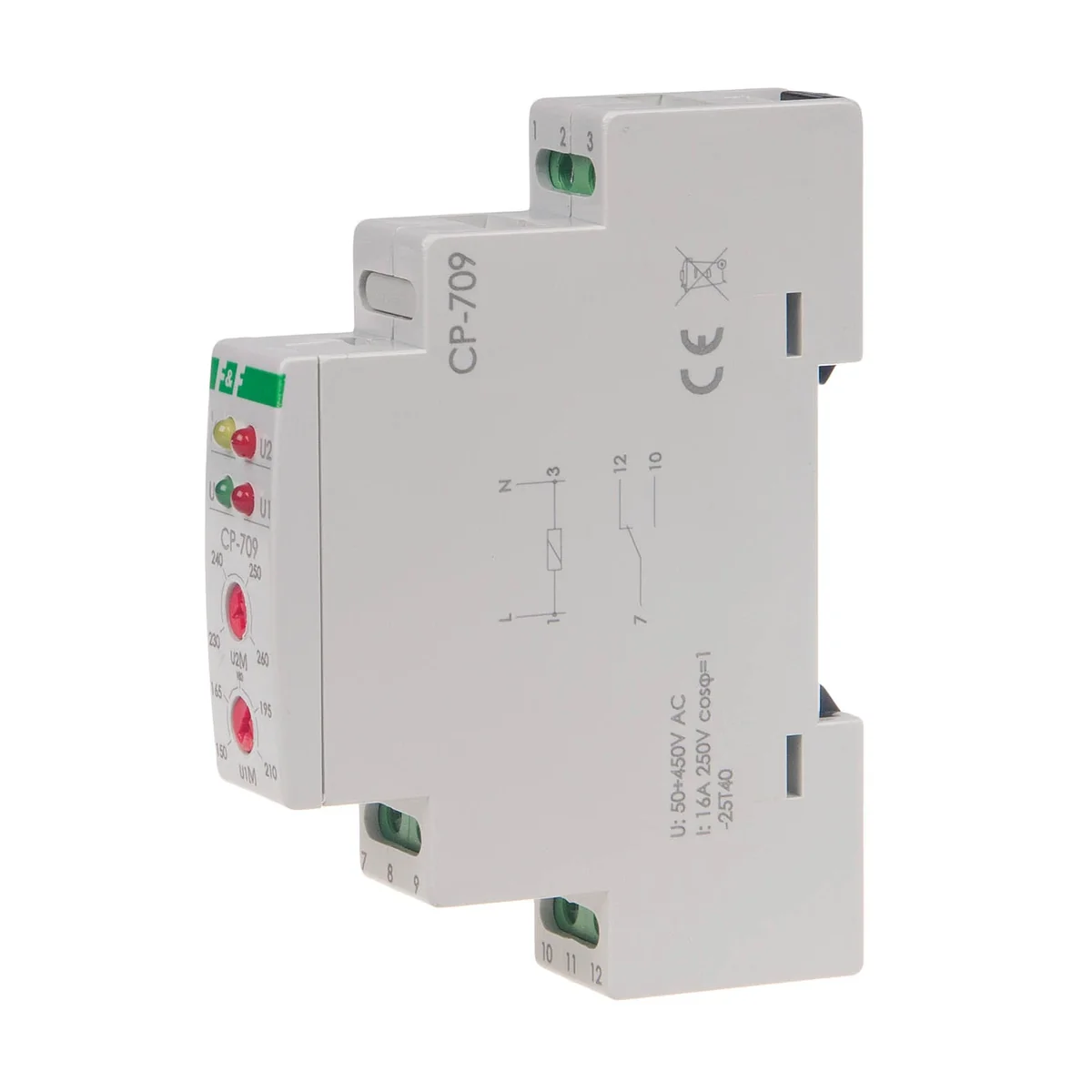

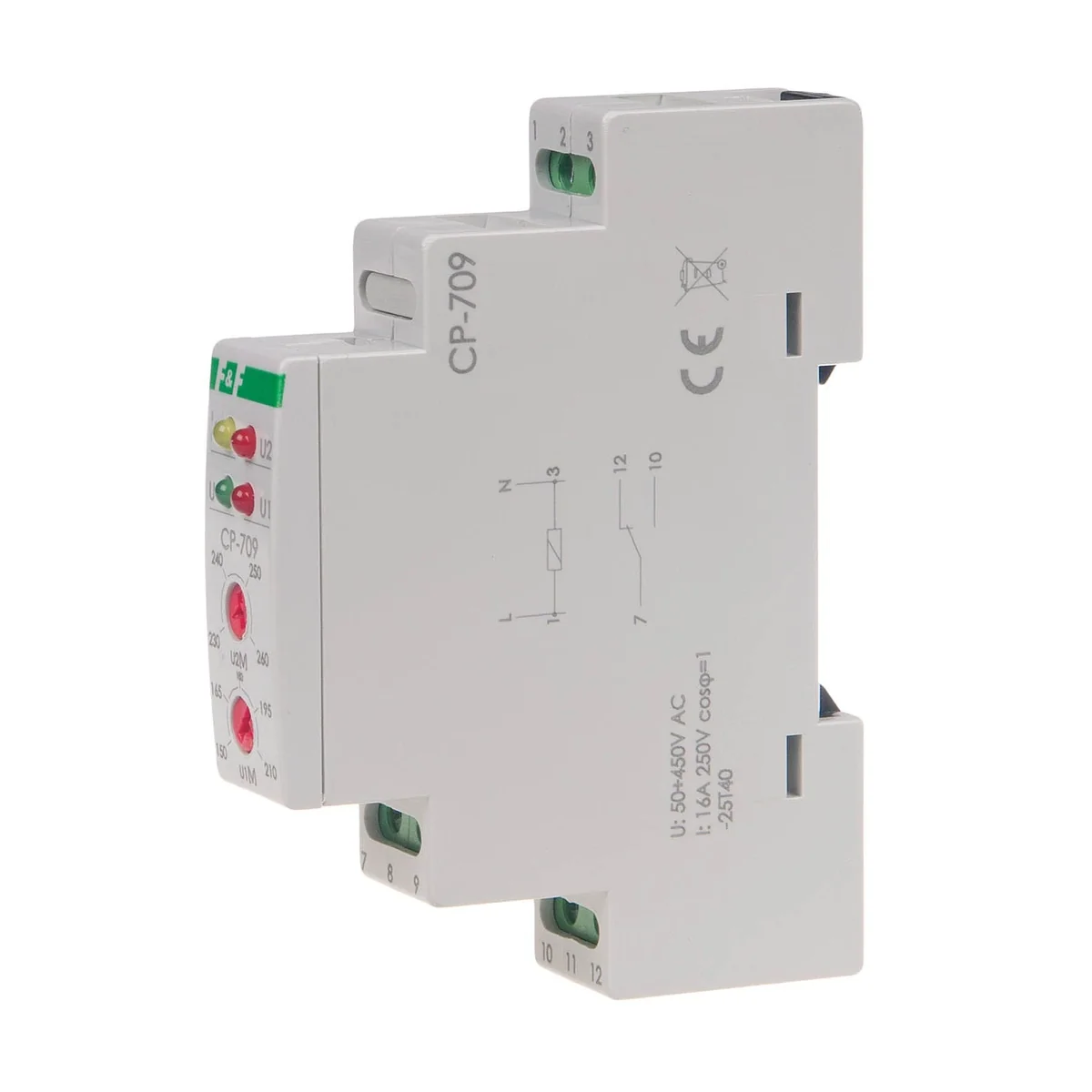

Relais de tension CP-709 CP-709

Utilisation prévue
Le relais de tension CP-709 est utilisé pour contrôler la tension d'un réseau monophasé et protéger un récepteur monophasé contre les effets d'une augmentation ou diminution de la tension au-delà des valeurs réglées.Fonctionnement

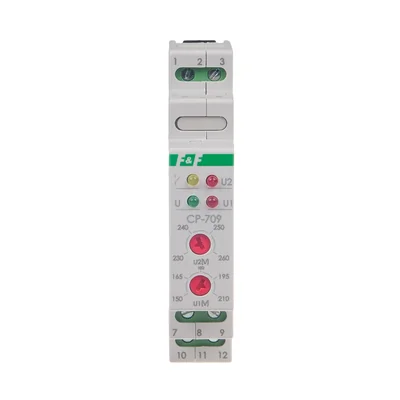

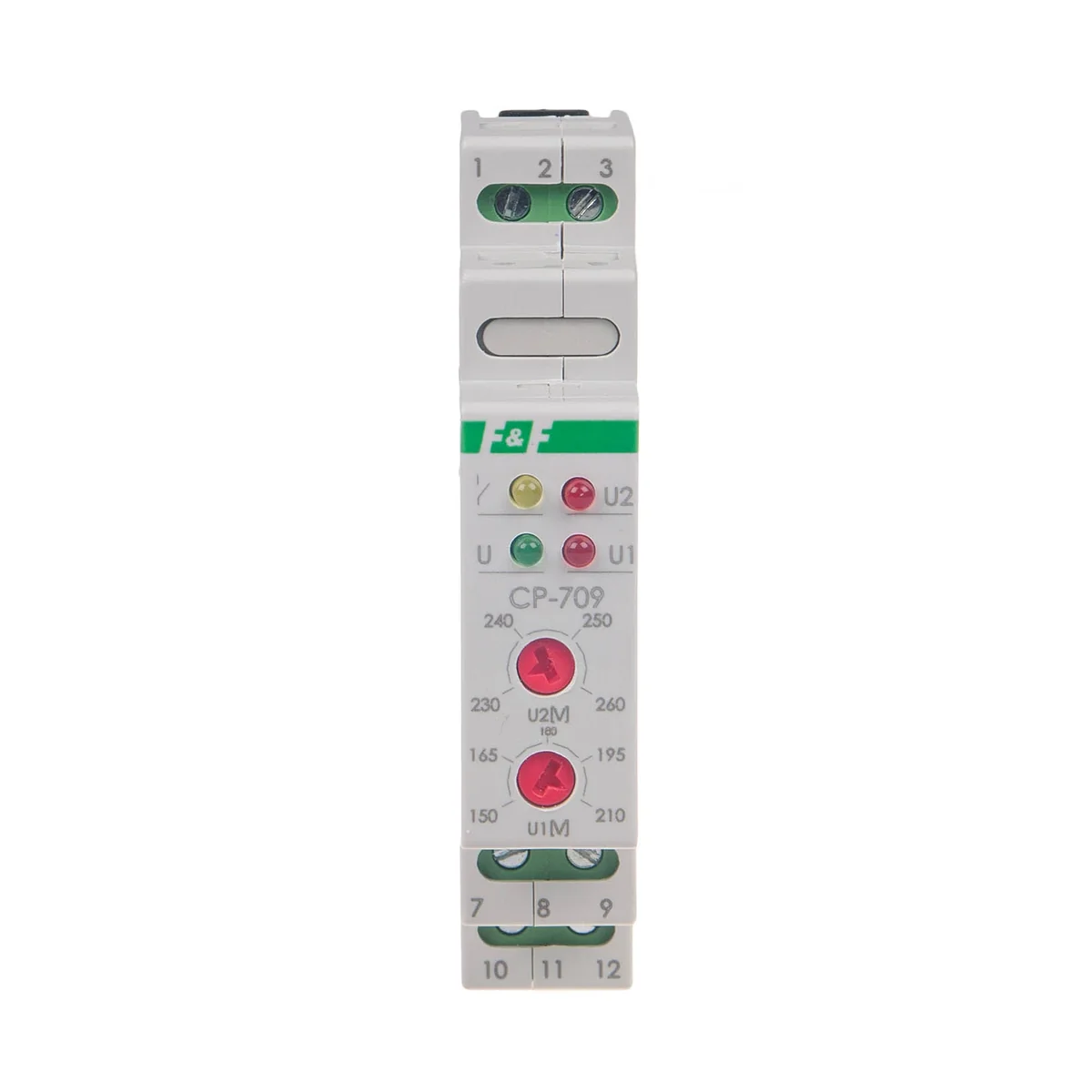

Les potentiomètres permettent de régler le seuil de tension inférieur (U1 ) et supérieur (U2). C'est ce qu'on appelle fenêtre de tension, à l'intérieur de laquelle des variations de la tension d'alimentation peuvent se produire, qui n'entraînent pas le fonctionnement du relais. La tension correcte du récepteur est indiquée par la LED verte (position du contact 7-10). La modification de la tension d'alimentation au-dessus ou en dessous des seuils de tension configurés provoque l'actionnement du relais (commutation du contact en position 7-12) La chute de tension en dessous de la valeur U1 configurée est signalée par la LED rouge (U1). L'augmentation de la tension au-dessus de la valeur U2 réglée est signalée par l'allumage de la LED rouge (U2). La commutation de retour du contact du relais s'effectuera automatiquement après le rétablissement de la tension appropriée.Le relais peut être alimenté avec une tension jusqu'à 450V~. Cela permet une protection efficace du récepteur même lorsque la tension dépasse les normes autorisées. De plus, en cas d'inversion de polarité de l'alimentation, cela n'endommagera pas ("brûlure") le relais.
