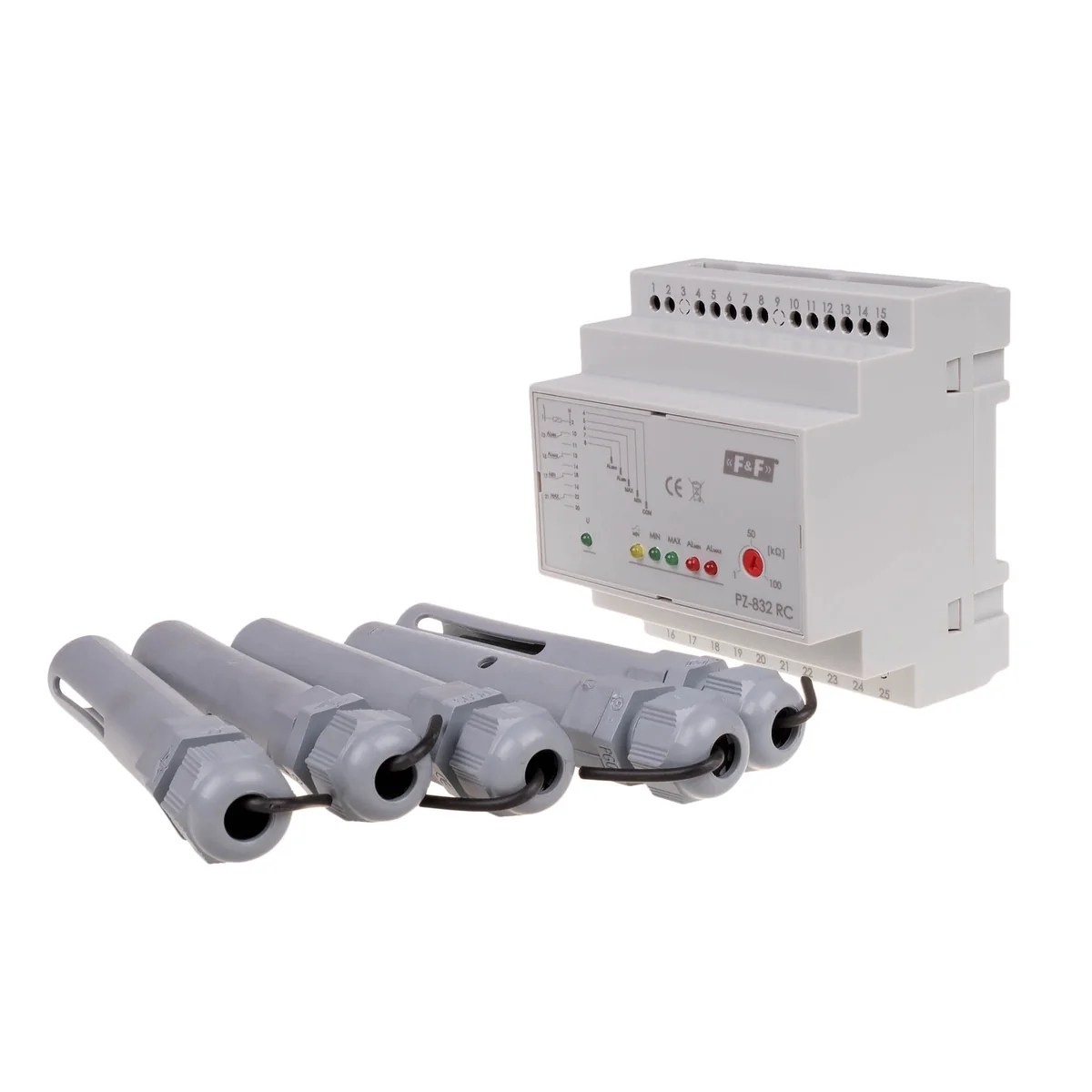

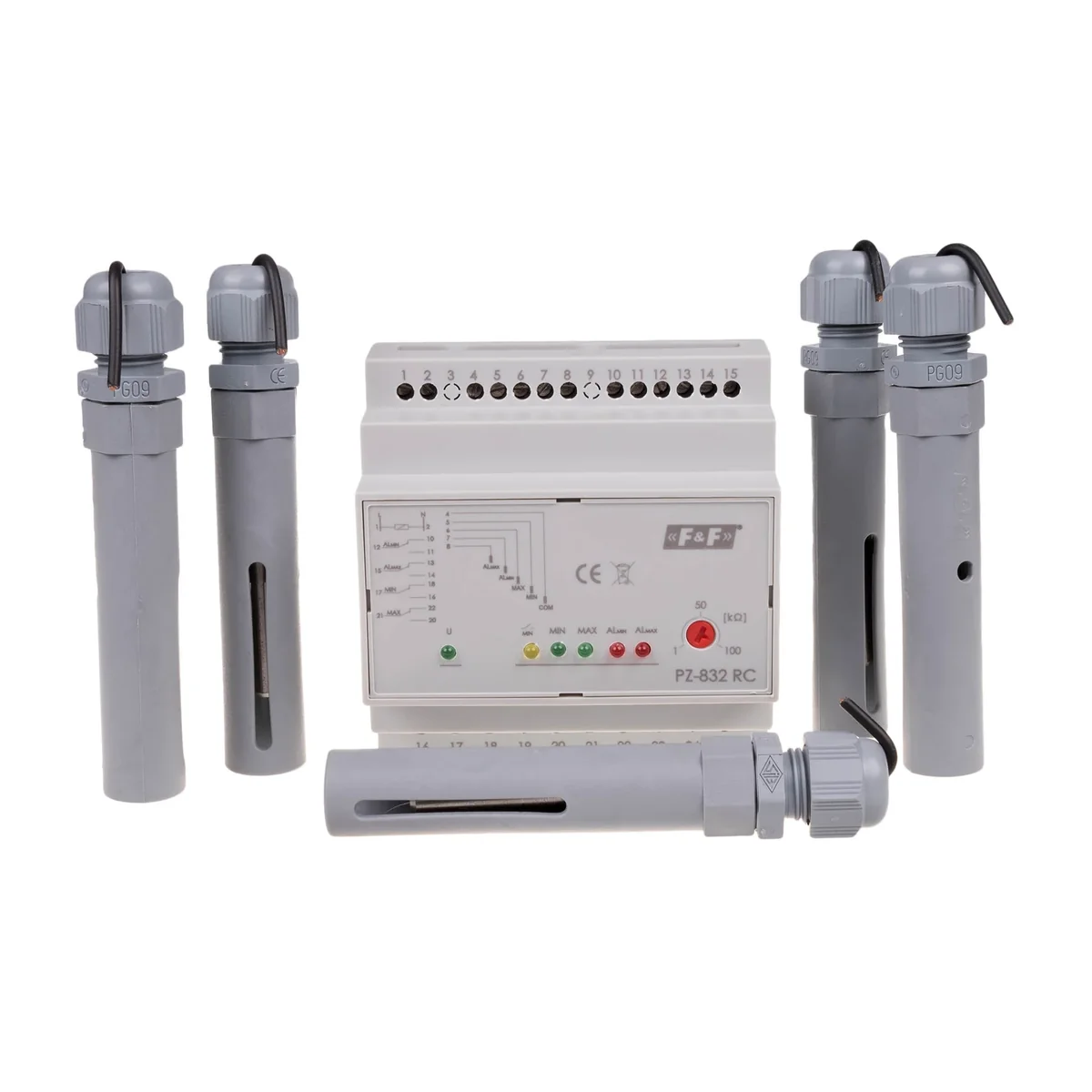

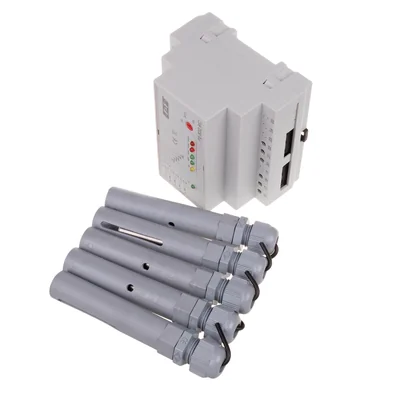

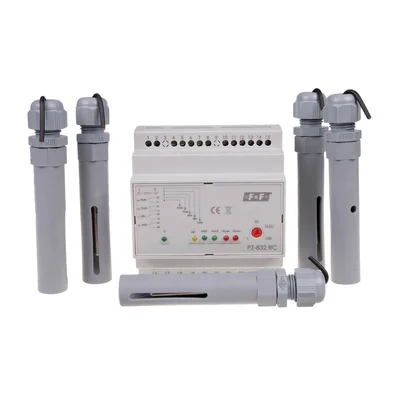

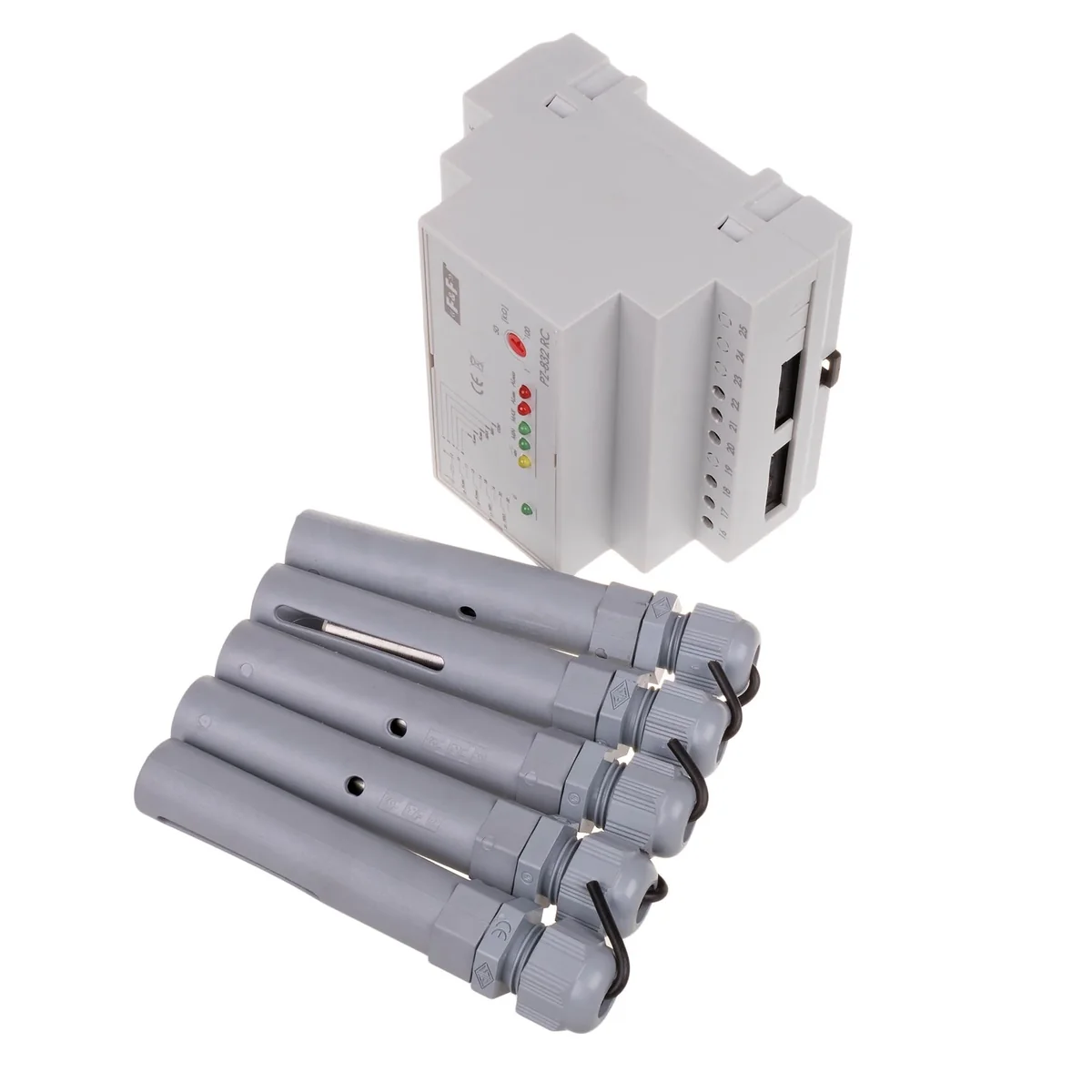

Relais de contrôle de niveau de liquide avec sonde RC PZ-832 PZ-832RC

Le relais PZ-832 est utilisé pour détecter la présence de liquides électriquement conducteurs au niveau des sondes d'inondation installées. Le relais maintient le niveau du liquide contrôlé dans les états minimum et maximum désignés. Après que le niveau de liquide soit descendu à l'état MIN (les électrodes MIN et COM sont ouvertes), le contact MIN sera commuté en position 17-16 (fonctionnement REMPLISSAGE), et le contact MAX reste en position 21-22. Après avoir atteint l'état MAX (électrodes MAX et COM en court-circuit), le contact du relais MIN est commuté en position 17-18 (fonctionnement VIDANGE), et le contact MAX en position 21-20. État d'alarme : ALMIN (état SEC) - après que le niveau de liquide ait atteint le niveau ALMIN (électrodes ALMIN et COM ouvertes), le contact ALMIN sera commuté sur la position 12-11 ; ALMAX (état OVERFLOW) - après avoir atteint l'état ALMAX (électrodes ALMAX et COM en court-circuit), le contact du relais ALMAX est commuté sur la position 15-14. Chacun des états, c'est-à-dire que la sonde de niveau appropriée est en court-circuit avec la sonde COM, est indiqué par l'allumage de la LED appropriée à l'avant du relais. La LED jaune MIN s'allume pour indiquer l'état de REMPLISSAGE.

Chargement courant AL.< td>2x8



Charger l'AL actuelle.

2x8
