Description

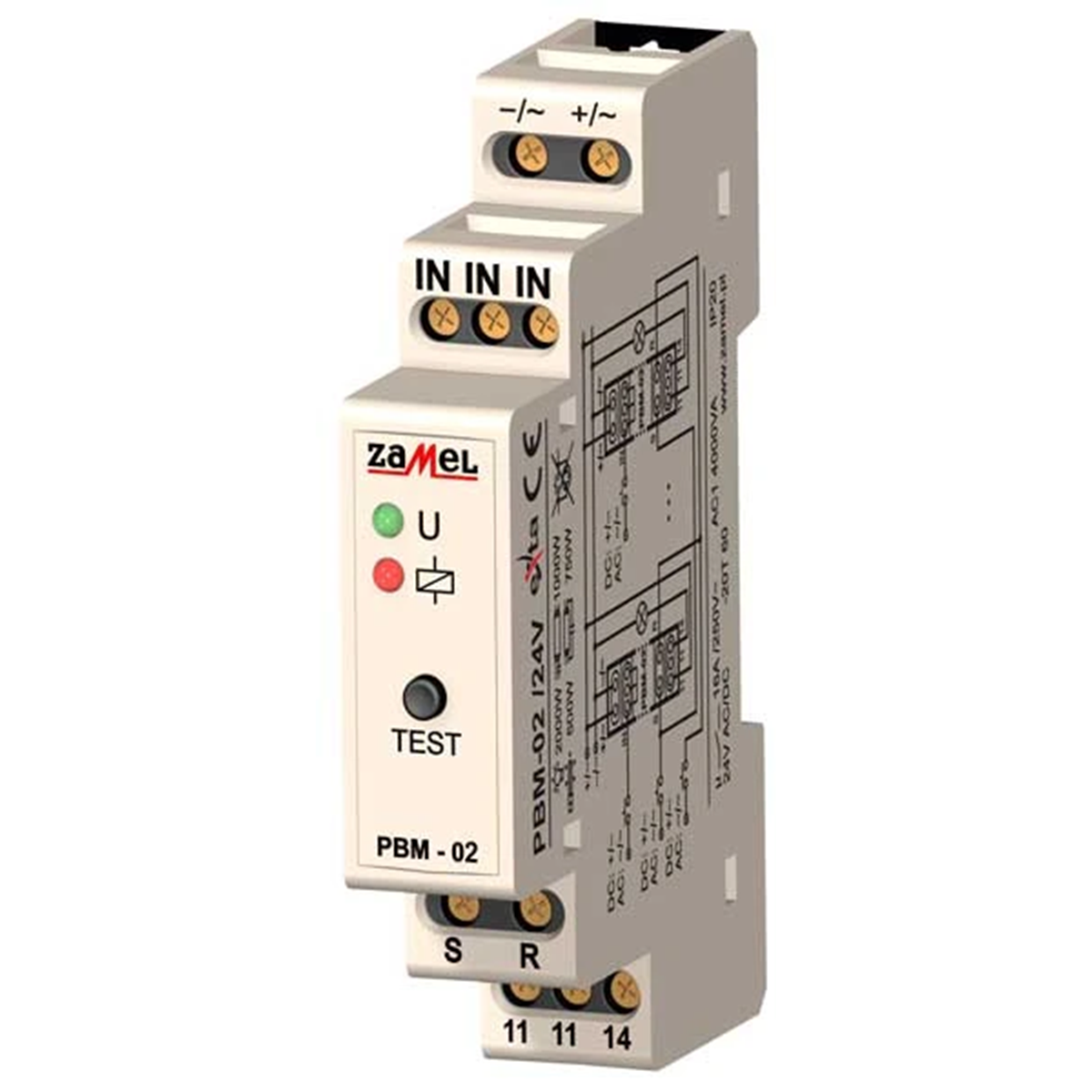

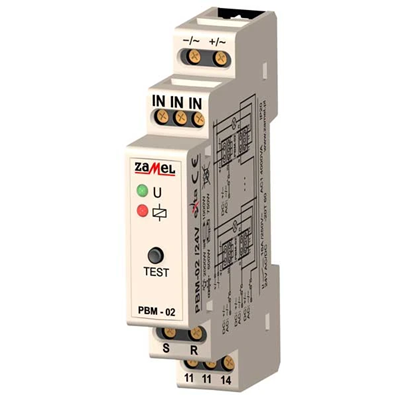

Relais bistable PBM-02/24V. Il permet de commander un éclairage ou tout autre appareil à l'aide de boutons poussoirs unipolaires connectés en parallèle. L'appui successif sur l'un des boutons provoque l'allumage ou l'extinction des appareils connectés aux bornes de sortie. Les entrées de contrôle Set et Reset permettent le contrôle central d'un groupe de relais. L'utilisation de la mémoire interne dans le relais bistable vous permet de mémoriser son état actuel en cas de panne de courant.

Données techniques :

< ul>

Dimensions : 90 x 17,5 x 66 mm

Tension d'alimentation nominale : 24 V AC/DC

Tension de contact maximale : 250 V

Catégorie d'utilisation : AC1

Puissance maximale du relais : 4000 VA

Nombre de contacts NO : 1

Nombre de contacts NF : 0

li>

courant de relais : 16 A

consommation de courant nominal : 24 mA

indice de protection : 20

montage du boîtier : rail TH35

bornes d'alimentation : +/ ~, -/

tolérance de tension d'alimentation : -15 ÷ +10 %

Fréquence nominale : 50 / 60 Hz

Indicateur de tension d'alimentation : LED, vert

Bornes de déclenchement : IN, IN, IN

courant de commande de déclenchement : 930 μA

bornes de commande centrales : Set, Reset

indicateur de relais : LED rouge

fonctionnement du relais de contrôle : TEST bouton

nombre de bornes de connexion : 10

section des fils de connexion : 0,2 ÷ 2,5 mm²

température de fonctionnement : -20 ÷ +45 °C

position de travail : toute

classe de protection : II

catégorie de surtension : II

degré de pollution : 2< /li>

surtension : 1 kV

Avantages :

éclairage bi-stable (bi-state) contrôle
indicateur de tension d'alimentation - LED verte
indicateur d'état du relais - LED rouge
fonctions de contrôle central
état du relais mémoire< /li>
Contrôle d'entrée IN - pour DC : +/-, pour AC : ~/~
SET, RESET contrôle d'entrée pour DC : -, pour AC ~
fonction TEST
installation de commande à deux fils
sortie relais - un contact NO avec un capacité de charge maximale de 16 A
