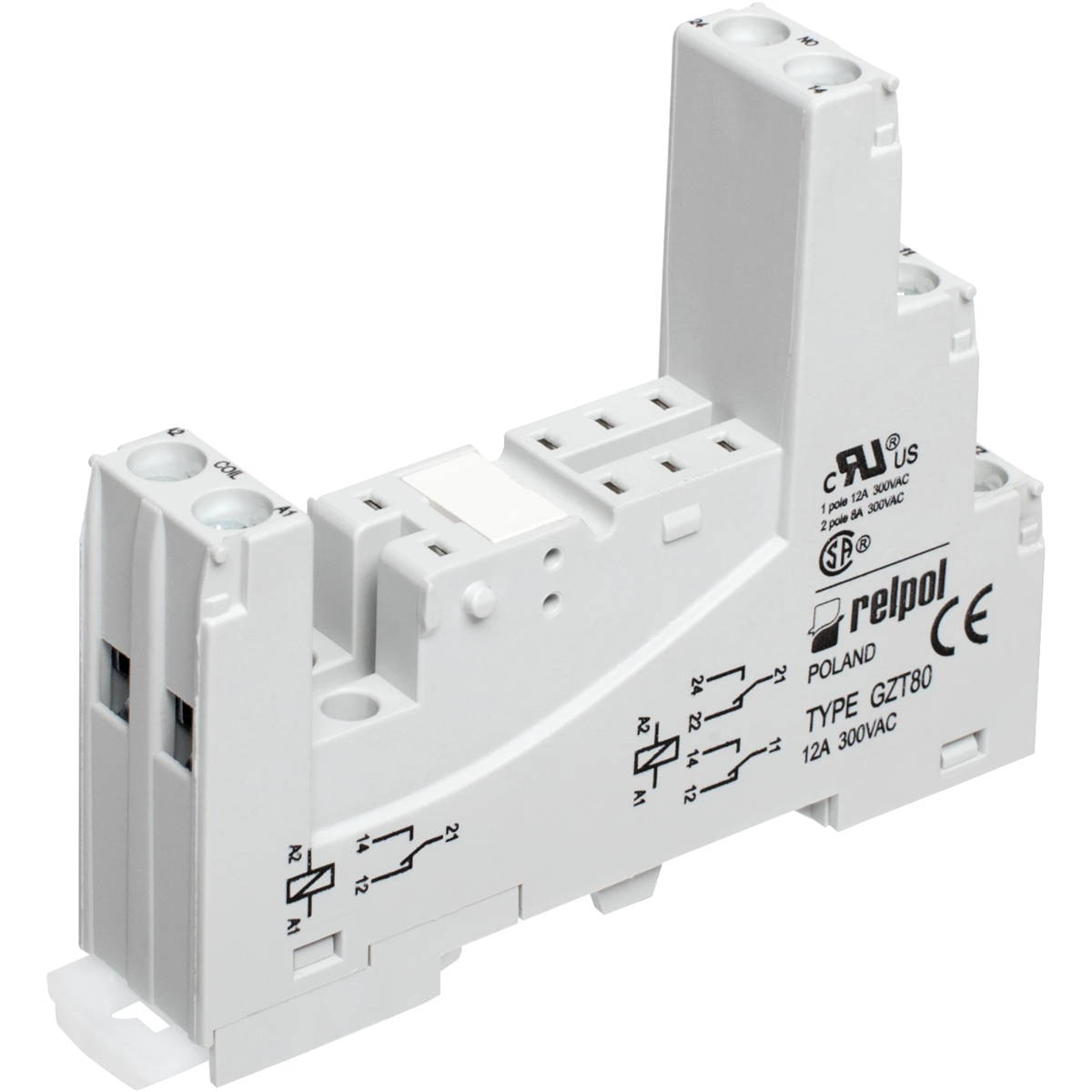

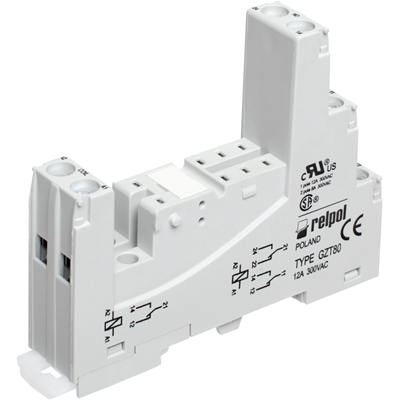

Prise femelle GZT80-GRAY pour relais RM84 RM85 RM87L RM87P 852612

Douille, pour relais RM84, RM85, RM87L, RM87P

Couleur grise,

largeur 15, 9 mm.

Séparation des circuits - bornes bobine d'un côté, et bornes contact de l'autre côté de l'embase.

Entrée / bobine - bornes : A1 - A2. Sortie / contacts - bornes : 11-12-14 ; 21-22-24 ; Bornes COM au niveau intermédiaire.

Remarque : RM85 - le relais crée une connexion galvanique entre les bornes de la prise : 11 avec 21, 12 avec 22, 14 avec 24.< br />
RM85 - les charges de contact supérieures à 12 A nécessitent un pontage des bornes à vis : 11 sur 21, 12 sur 22, 14 sur 24.

Capacité de charge des voies sans pontage : 12 A / 300 V AC.

Montage sur rail 35 mm ou sur platine avec 1 vis M3.

Dimensions de l'ensemble GZT80 + RM8.. + GZT80- 0040 : 75, 3 x 15, 5 x 67 mm.

Remarque : pour la douille, une pince type GZT80-0040, dite éjecteur en plastique.

Des modules de signalisation / protection contre les surtensions de type M... peuvent être installés dans la prise ; Ensemble - IP 20.
