Utilisation conforme

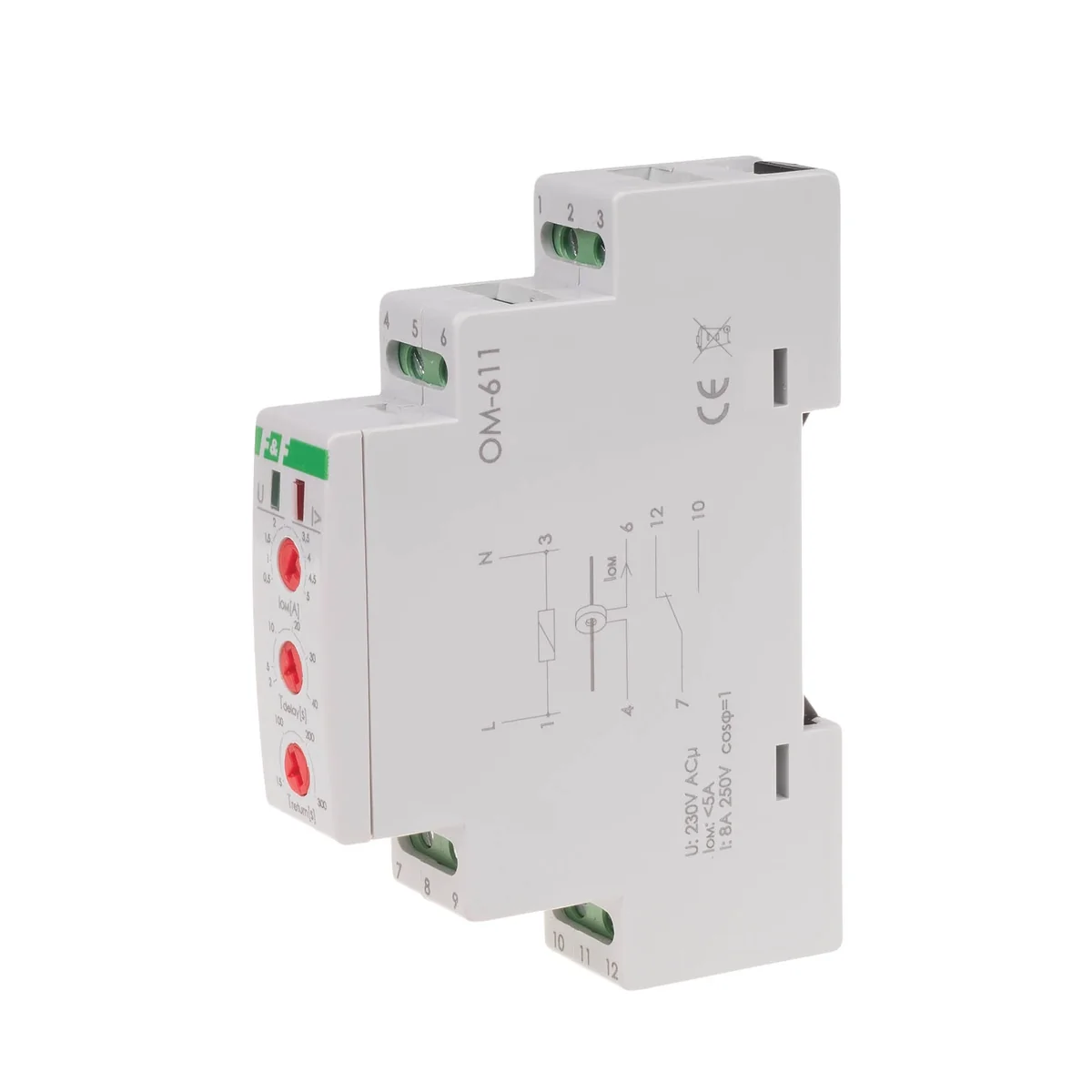

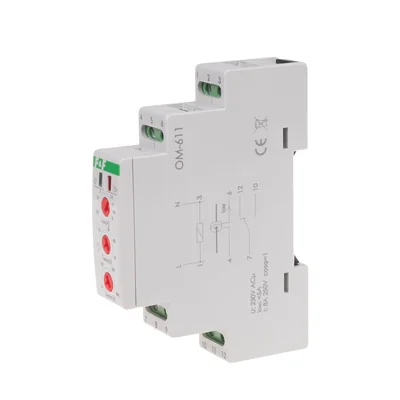

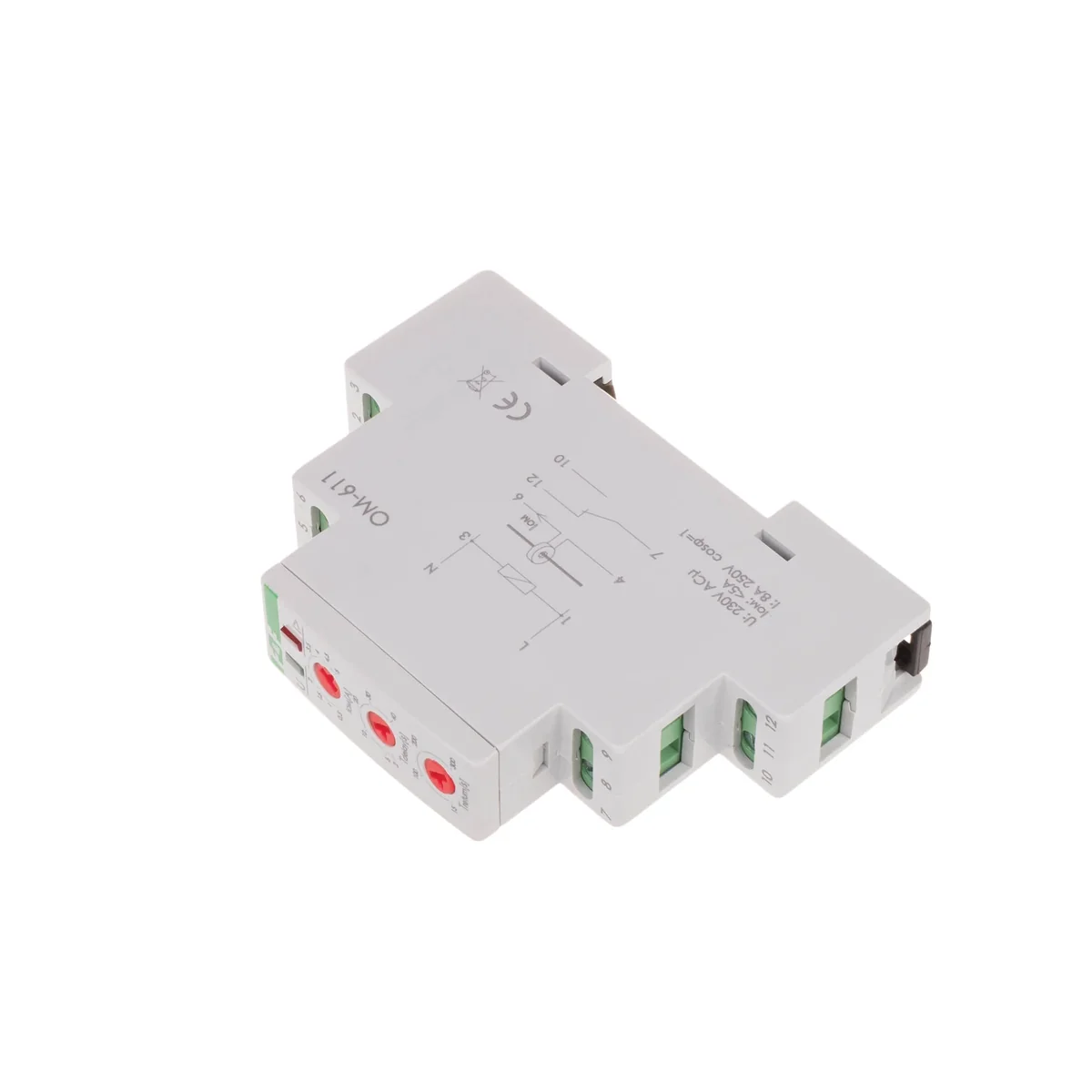

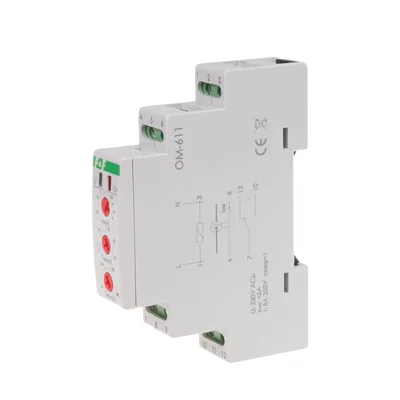

Le limiteur de consommation électrique OM-611 est utilisé pour déconnecter automatiquement l'alimentation électrique d'un circuit d'installation monophasé en cas de dépassement de la valeur définie de puissance consommée par les récepteurs dans le circuit de mesure du relais Fonctionnement

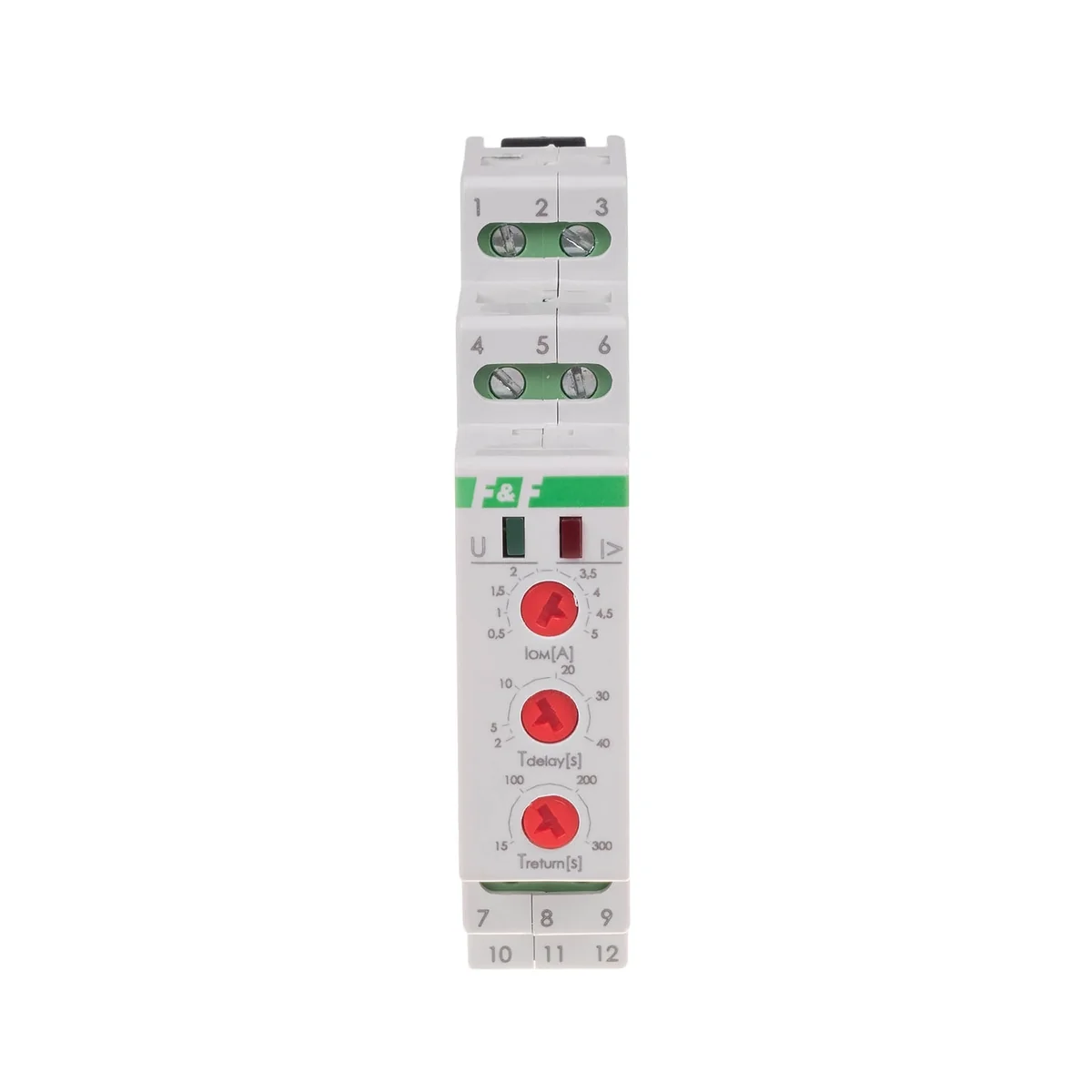

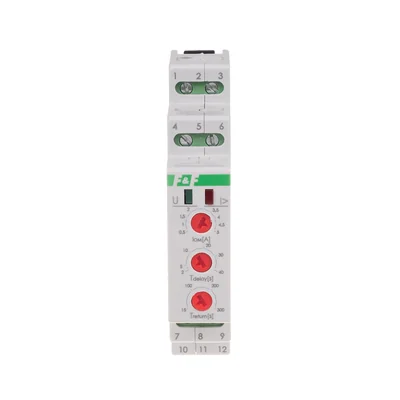

Le limiteur est adapté pour fonctionner avec un transformateur de courant dont le circuit primaire est relié au circuit de mesure, et la sortie aux bornes de mesure OM, ce qui permet vous permet de contrôler des circuits de n'importe quelle capacité de charge en réglant le seuil réel d'activation du relais supérieur à 5A (IOM). La plage du courant mesuré dépendra du rapport du transformateur, par exemple de 5 A à 50 A avec un rapport de 10:1 pour un transformateur 50/5 A. Le courant de l'entrée de mesure 4-6 ne doit pas dépasser 5 A. vert (U). Lorsque le courant dans le circuit mesuré est inférieur au seuil de commutation IOM défini, le contact sera fermé (position 7-10). Le dépassement du seuil défini dans le circuit mesuré est signalé par la LED rouge clignotante I>. Après le temps réglé Tdelay le contact s'ouvrira (position 7-12). Le contact se fermera automatiquement après le temps de retour réglé. Si la valeur du courant dans le circuit mesuré est toujours supérieure au seuil défini, le contact s'ouvrira à nouveau.
