Descripción del producto

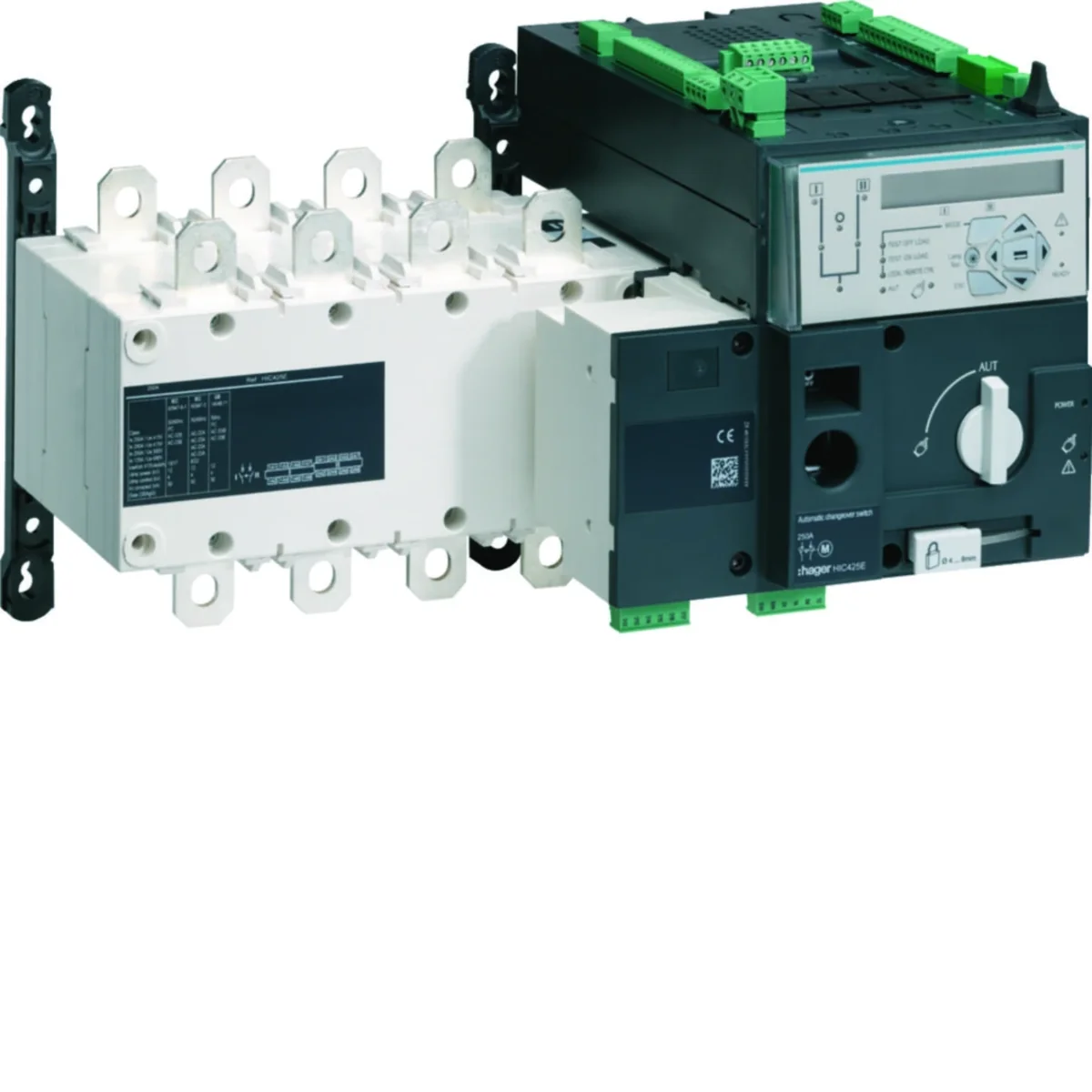

Interrupteur de puissance automatique à commande électromagnétique 160A, avec mesure et communication, est parfaitement adapté pour répondre aux exigences actuelles résultant de la pratique courante de l'installation électrique. Diverses options de connexion et une large gamme d'équipements permettent la mise en œuvre sans trop d'effort, même des solutions inhabituelles sur les installations mises en œuvre.

Fonction :

Commutation à distance de l'alimentation du circuit sous charge tout en maintenant la séparation des lignes d'alimentation.

Caractéristiques du produit :

L'utilisation de commutation à distance de deux interrupteurs-sectionneurs interverrouillés offre de nombreuses possibilités :
- 3 positions de travail stables commutées en charge (cat. AC 22 et AC 23),
- séparation sécurisée des réseaux d'alimentation avec indication de la position de travail,
- possibilité de verrouillage en position 0,
- conception compacte,
- conception et écartement des pôles permettant l'utilisation de ponts d'attelage,
- coopération avec le contrôleur universel HZI811.

Fréquence nominale [Hz]

60
Courant nominal [A]

160
Type de connexion

Vice
PKWIU

27.33.11.0

Nombre de pôles

4
Niveau de sécurité

IP00
Tension de commutation nominale [V]

380/415

Otros datos técnicos

Jako rozłącznik główny

Oui
Jako rozłącznik bezpieczeństwa

Oui
Jako przełącznik nawrotny

Oui
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

160 A
Znamionowy prąd ciągły dla AC-21, 400 V

160 A
Znamionowa moc pracy dla AC-23, 400 V

72 kW
Znamionowy warunkowy prąd zwarciowy Iq

100 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Oui
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Non
Do instalacji w tablicach rozdzielczych

Oui
Kolor elementu sterowniczego

Inne
Z mechanizmem ryglującym

Oui
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

Oui
Jako wyłącznik awaryjny

Non
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 415 V
Znamionowy prąd ciągły dla AC-23, 400 V

160 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

12 kA
Zdolność łączeniowa przy 400 V

105 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

1
Opcjonalny napęd silnikowy

Non
Opcjonalny wyzwalacz napięciowy

Non
Do montażu na płycie

Oui
Do montażu czołowego centralnie

Non
Do montażu pośredniego

Non
Rodzaj elementu wykonawczego

Inne
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Empaquetado a granel

una especie de paquete		Karton	Paleta
Cantidad	1 uds.	1 uds.	8 uds.
Peso (kg)	9,539	9,540	99,320
Ancho (m)	0,239	0,365	0,800
Longitud (m)	0,244	0,355	0,890
Profundidad (m)	0,317	0,480	1,200
