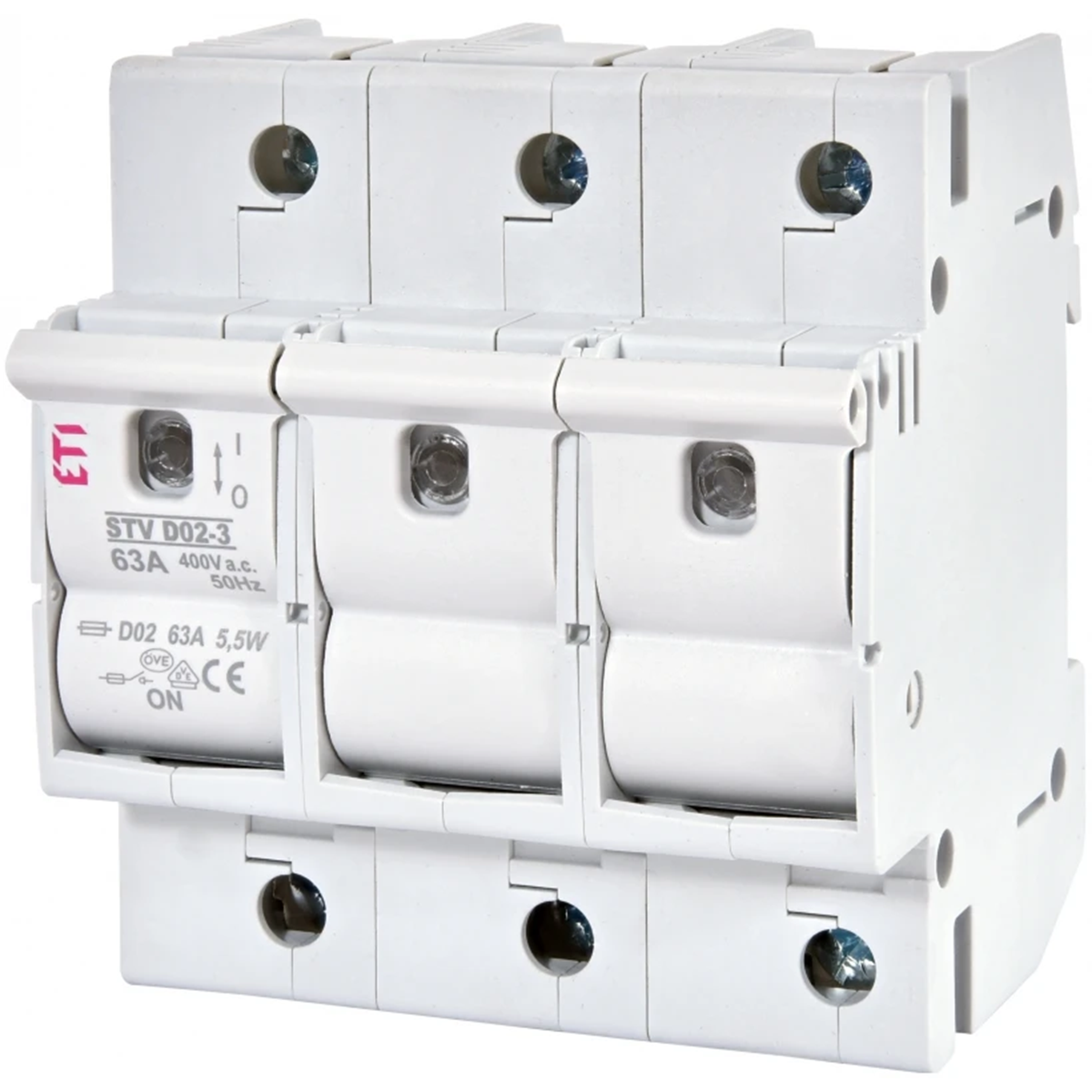

Interrupteur-sectionneur STV D02 63A 3p 002271004

"L'interrupteur-sectionneur avec fusible STV D02 est un appareil avec un fusible remplaçable protégeant les installations électriques. Il vous permet d'utiliser (comme l'interrupteur-sectionneur VL D01) les avantages opérationnels du système de fusible D0. Principe de fonctionnement du sectionneur STV D02 - Pour remplacer un fusible grillé, tirer le levier du sectionneur vers le bas (ce qui déconnectera le circuit), puis tirer le tiroir et sortir le fusible grillé. Après avoir retiré le tiroir avec le fusible, nous obtenons une rupture d'isolement visible dans le circuit. De cette manière, le sectionneur peut remplir la fonction de protection principale (par exemple : pré-compteur) et de disjoncteur principal.
Avantages :
→ permet de remplacer un fusible grillé sans risquer de toucher des pièces sous tension,
→ pas besoin de tête de fusible ; le bon contact du fusible est assuré par la disposition appropriée des clips à ressort
→ possibilité de connecter l'alimentation à la fois “par le haut“ et "d'en bas"
→ scellable en position marche et arrêt róégalement sans fusible inséré,
→ catégories de fonctionnement : AC 22B, AC 23B (35A), DC 22B,
→ Capacité nominale de court-circuit [kA] : 50,
→ Version 1 pôle, 2p, 3p, 1p+N, 3p+N,
→ courant nominal selon les inserts de 2 à 63A,
→ l'utilisation d'un sectionneur avec insert permet une coopération sélective avec les disjoncteurs à maximum de courant.
