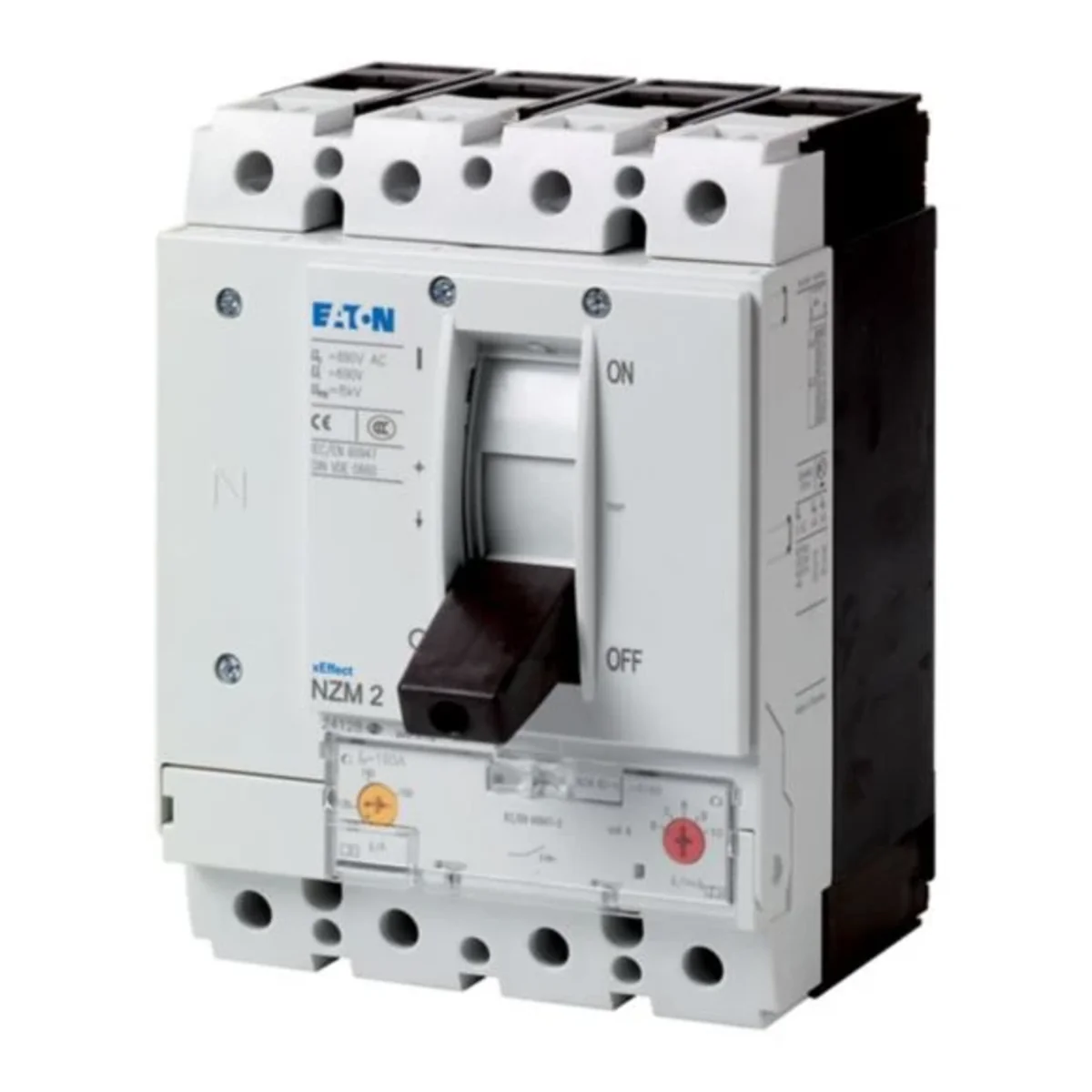

Description du produit

Les disjoncteurs de la série NZM..-A conviennent à toutes les applications du marché CEI avec seulement quatre tailles compactes. L'assemblage est toujours flexible avec des groupes fonctionnels modulaires. Avec déclencheur thermomagnétique pour protéger les installations et les câbles. Conseils : La valeur de réglage dans le conducteur neutre est réglée de manière synchrone avec la valeur de réglage du conducteur externe lr.

Nombre de pôles

4
Standard

CEI
Plage de tension [V]

690 - 690

Installation

Constant
Courant nominal [A]

300
Pouvoir de coupure [kA]

150

Autres données techniques

Znamionowy prąd ciągły Iu

300 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Non
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

Oui
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

Non
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

Non
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

240 ... 300 A
Zakres nastawy wyzwalacza zwarciowego

5 ... 8.3 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

Non
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

Non
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Oui
Opcjonalny napęd silnikowy

Oui

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Numéro identifiant TVA

5841022327
GLN

5900009970944

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	3,000	3,125
Volume (m3)	0,004	0,004
Largeur (m)	0,140	0,140
Longueur (m)	0,149	0,149
Profondeur (m)	0,184	0,184
