Description du produit

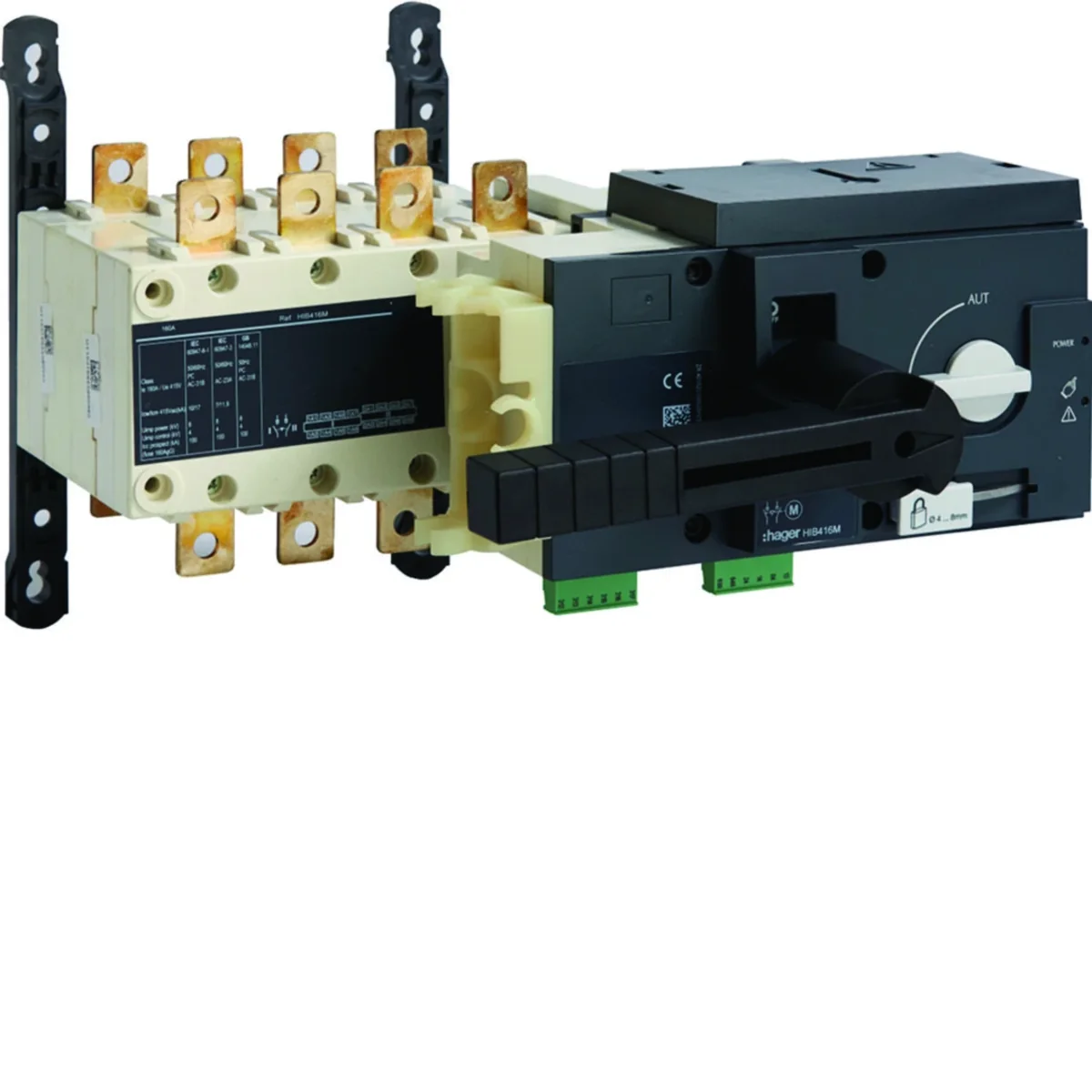

Le sectionneur d'alimentation à commande électromagnétique 200A est parfaitement adapté pour répondre aux exigences actuelles résultant de la pratique quotidienne de l'installation électrique. Diverses options de connexion et une large gamme d'équipements permettent la mise en œuvre sans trop d'efforts de solutions inhabituelles sur les installations mises en œuvre.

Fonction :

Commutation à distance de l'alimentation du circuit sous charge tout en maintenant la séparation des lignes d'alimentation.

Caractéristiques du produit :

L'utilisation de la télécommande la commutation de deux interrupteurs-sectionneurs interverrouillés offre de nombreuses possibilités :
- 3 positions de travail stables commutées en charge (cat. AC 22 et AC 23),
- séparation sûre des réseaux d'alimentation avec signalisation de la position de travail,
- possibilité de verrouillage en position 0,
- conception compacte,
- conception et écartement des pôles permettant l'utilisation de ponts d'attelage,
- coopération avec le contrôleur universel HZI811.

Fréquence nominale [Hz]

60
Courant nominal [A]

200
perte de puissance [W]

9,6
Type de connexion

Vice
PKWIU

27.33.11.0

Nombre de pôles

4
Niveau de sécurité

IP00
Puissance dissipée par pôle [W]

3,2
Tension de commutation nominale [V]

380/690

Autres données techniques

Jako rozłącznik główny

Oui
Jako rozłącznik bezpieczeństwa

Oui
Jako przełącznik nawrotny

Oui
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły Iu

200 A
Znamionowy prąd ciągły dla AC-21, 400 V

200 A
Znamionowa moc pracy dla AC-23, 400 V

90 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Oui
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Non
Do instalacji w tablicach rozdzielczych

Oui
Kolor elementu sterowniczego

Inne
Z mechanizmem ryglującym

Oui
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

Oui
Jako wyłącznik awaryjny

Non
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 690 V
Znamionowy prąd ciągły dla AC-23, 400 V

200 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

12 kA
Zdolność łączeniowa przy 400 V

131 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

1
Opcjonalny napęd silnikowy

Non
Opcjonalny wyzwalacz napięciowy

Non
Do montażu na płycie

Oui
Do montażu czołowego centralnie

Non
Do montażu pośredniego

Non
Rodzaj elementu wykonawczego

Inne
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Détails du fabricant

Producteur

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Numéro identifiant TVA

6460015532
GLN

5900009931532

Une sorte de paquet		Karton	Paleta
Quantité	1 pcs.	1 pcs.	8 pcs.
poids (kg)	9,500	9,615	99,920
Largeur (m)	0,239	0,380	0,800
Longueur (m)	0,244	0,315	1,050
Profondeur (m)	0,317	0,585	1,200
