Description du produit

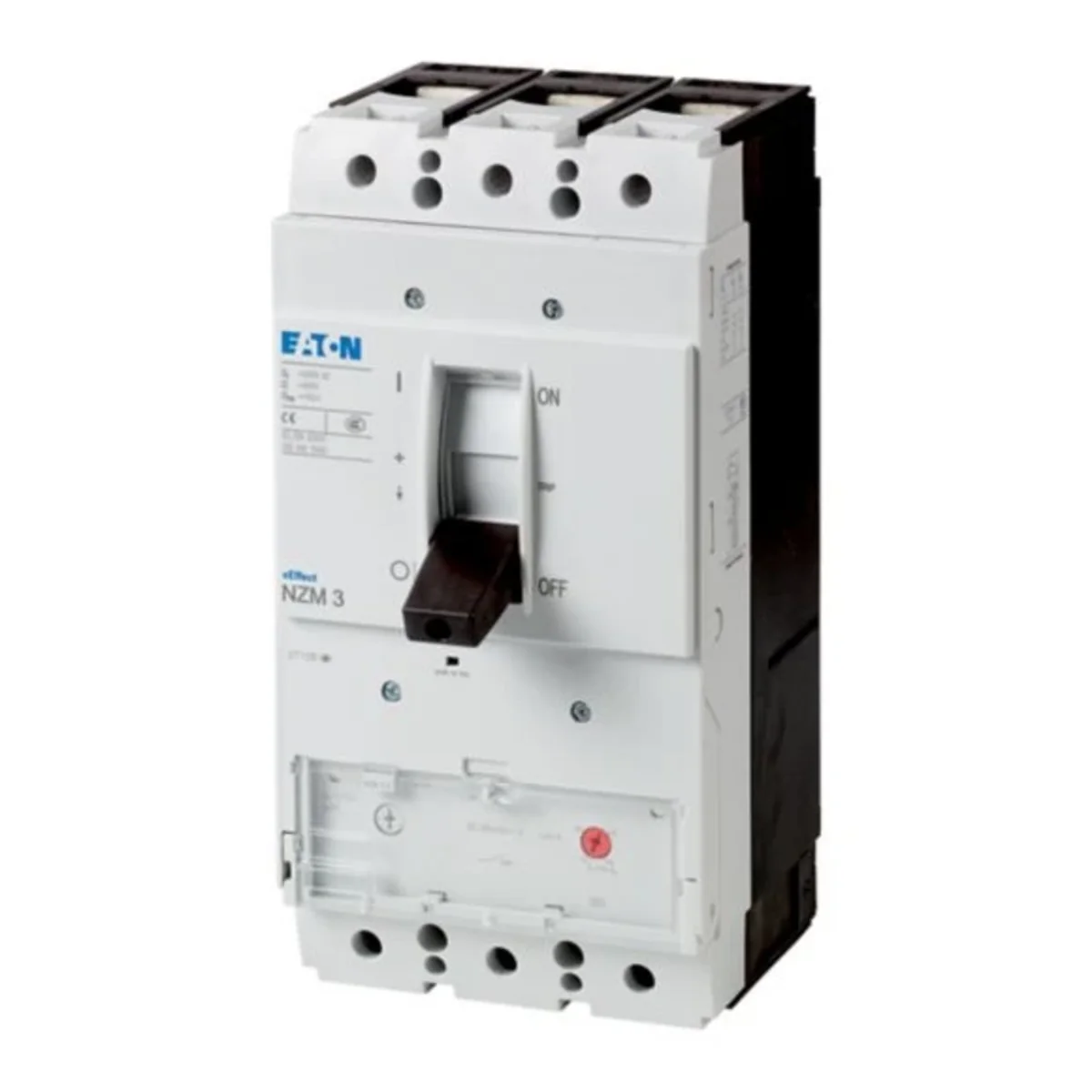

Les disjoncteurs de la série NZM..-S conviennent à toutes les applications et au marché CEI avec seulement quatre tailles compactes. L'assemblage est toujours flexible avec des groupes fonctionnels modulaires. Avec déclencheur magnétique sur court-circuit en combinaison avec un relais de protection moteur avec déclencheur sur court-circuit sans déclencheur sur surcharge. Conseils : Les disjoncteurs miniatures répondent à toutes les exigences de la catégorie d'utilisation AC-3.

Nombre de pôles

3
Pouvoir de coupure [kA]

36

Courant nominal [A]

500

Autres données techniques

Znamionowy prąd ciągły Iu

500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

36 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Non
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

Non
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

Non
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

Non
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

0 ... 0 A
Zakres nastawy wyzwalacza zwarciowego

6 ... 10 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

Non
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

Non
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Oui
Opcjonalny napęd silnikowy

Oui

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
E-mail

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
Numéro identifiant TVA

5841022327
GLN

5900009970944

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	5,800	5,800
Volume (m3)	0,006	0,006
Largeur (m)	0,140	0,140
Longueur (m)	0,166	0,166
Profondeur (m)	0,275	0,275
